039 - Bremssystem

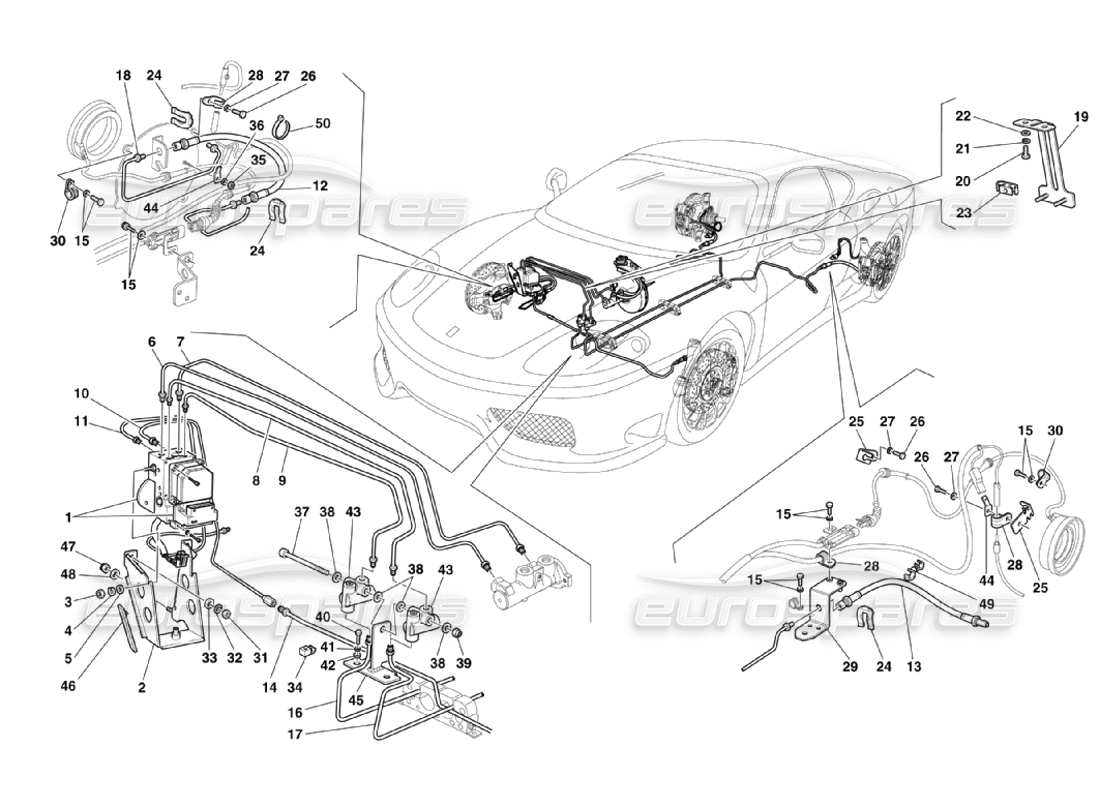

Ferrari 360 Challenge Stradale Brake System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 182535
ABS/ASR-HYDRAULIKSTEUERSTATION
Ersetzung
Ersetzung
# 002
MPN: 179412
STÜTZSTATIONSHALTERUNG
aus £5,46
aus £5,46
Dieses Teil ersetzt die Teilenummer 174700 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 16100814
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 12638524
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 198633
BREMSLEITUNG VON DER VORDEREN PUMPE ZUR STEUERSTATION
-Gültig bis Ass. Nr. 57551
Ersetzung
Ersetzung
# 006
MPN: 213691
BREMSLEITUNG VON DER VORDEREN PUMPE ZUR STEUERSTATION
-Gültig ab Ass. Nr. 57552
aus £7,36
aus £7,36
Dieses Teil ersetzt die Teilenummer 198633
# 007
MPN: 198632
BREMSLEITUNG VON DER HINTEREN PUMPE ZUR STEUERSTATION
-Gültig bis Ass. Nr. 57551
Ersetzung
Ersetzung
# 007
MPN: 213690
BREMSLEITUNG VON DER HINTEREN PUMPE ZUR STEUERSTATION
-Gültig ab Ass. Nr. 57552
aus £7,91
aus £7,91
Dieses Teil ersetzt die Teilenummer 198632
# 008
MPN: 196426
ROHR VON DER STEUERSTATION ZUM LINKEN BREMSREGELR
-Gültig bis Ass. Nr. 57551
Ersetzung
Ersetzung
# 008
MPN: 213693
ROHR VON DER STEUERSTATION ZUM LINKEN BREMSREGELR
-Gültig ab Ass. Nr. 57552
aus £6,97
aus £6,97
Dieses Teil ersetzt die Teilenummer 196426
# 009
MPN: 196429
ROHR VON DER STEUERSTATION ZUM RECHTEN BREMSREGELR
-Gültig bis Ass. Nr. 57551
Ersetzung
Ersetzung
# 009
MPN: 213692
ROHR VON DER STEUERSTATION ZUM RECHTEN BREMSREGELR
-Gültig ab Ass. Nr. 57552
aus £6,97
aus £6,97
Dieses Teil ersetzt die Teilenummer 196429
# 010
MPN: 178463
ROHR VON DER KONTROLLSTATION ZUM ZWISCHENROHR
-Gültig bis Ass. Nr. 57551
Ersetzung
Ersetzung
# 010
MPN: 213653
ROHR VON DER KONTROLLSTATION ZUM ZWISCHENROHR
-Gültig ab Ass. Nr. 57552
aus £8,95
aus £8,95
Dieses Teil ersetzt die Teilenummer 178463
# 011
MPN: 164308
ROHR VON DER STEUERSTATION ZUM RECHTEN VORDEREN BREMSLEITUNG
-Gültig bis Ass. Nr. 57551
Ersetzung
Ersetzung
# 011
MPN: 213654
ROHR VON DER STEUERSTATION ZUM RECHTEN VORDEREN BREMSLEITUNG
-Gültig ab Ass. Nr. 57552
aus £8,58
aus £8,58
# 012
MPN: 137313
VORDERER SCHLAUCH
aus £45,00
aus £45,00
# 013
MPN: 271712
HINTERER BREMSSCHLAUCH
aus £14,88
aus £14,88
Dieses Teil ersetzt die Teilenummer 118100
# 014
MPN: 164309
ZWISCHENROHR
-Gültig bis Ass. Nr. 57551
aus £7,21
aus £7,21
# 014
MPN: 213648
ZWISCHENROHR
-Gültig ab Ass. Nr. 57552
aus £5,28
aus £5,28
# 015
MPN: 11625724
SCHRAUBE MIT Scheibe
aus £0,50
aus £0,50
# 016
MPN: 196424
ROHR VOM BREMSREGLER ZUM RECHTEN HINTEREN VERBINDUNG
-Gültig bis Ass. Nr. 57551
aus £32,90
aus £32,90
# 016
MPN: 213697
ROHR VOM BREMSREGLER ZUM RECHTEN HINTEREN VERBINDUNG
-Gültig ab Ass. Nr. 57552
# 017
MPN: 196427
ROHR VOM BREMSREGLER ZUM LINKEN HINTEREN VERBINDUNG
-Gültig bis Ass. Nr. 57551
aus £29,60
aus £29,60
# 017
MPN: 213698
ROHR VOM BREMSREGLER ZUM LINKEN HINTEREN VERBINDUNG
-Gültig ab Ass. Nr. 57552
# 018
MPN: 200324
ROHR ZUR RECHTEN VORDERRADBREMSE
-Gültig bis Ass. Nr. 57551
aus £21,70
aus £21,70
# 018
MPN: 200325
ROHR ZUR LINKEN VORDERRADBREMSE
-Gültig bis Ass. Nr. 57551
aus £21,70
aus £21,70
# 018
MPN: 213694
ROHR ZUR RECHTEN VORDERRADBREMSE
-Gültig ab Ass. Nr. 57552
aus £27,29
aus £27,29
# 018
MPN: 213696
ROHR ZUR LINKEN VORDERRADBREMSE
-Gültig ab Ass. Nr. 57552
aus £17,92
aus £17,92
# 019
MPN: 177945
BREMSLEITUNGS-BEFESTIGUNGSHALTERUNG
aus £2,55
aus £2,55
# 020
MPN: 10902424
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902324, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 14488624
Scheibe
aus £0,53
aus £0,53
# 023
MPN: 169476
CLIP
aus £1,74
aus £1,74
# 024
MPN: 116374
CLIP
aus £1,22
aus £1,22
# 025
MPN: 178938
UNTERSTÜTZUNG FÜR KABEL
aus £16,02
aus £16,02
Dieses Teil ersetzt die Teilenummer 179236
# 026
MPN: 10902124
SCHRAUBEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10902111 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 14496324
Scheibe
aus £1,47
aus £1,47
Dieses Teil ersetzt die Teilenummer 14496301, die wir auf Lager haben
# 028
MPN: 10441190
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 029
MPN: 185283
HINTERE UNTERSTÜTZUNG
aus £122,68
aus £122,68
Dieses Teil ersetzt die Teilenummer 178939
# 030
MPN: 10440890
HALTERUNG MIT HÜLSE
aus £0,48
aus £0,48
# 031
MPN: 16100814
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 12638524
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 169477
CLIP
aus £1,16
aus £1,16
# 035
MPN: 15896470
NUSS
(Mindestbestellmenge = 20)
aus £0,82
aus £0,82
Dieses Teil ersetzt die Teilenummer 15896415, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 149951
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10615301, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 14307124
SCHRAUBEN
aus £0,53
aus £0,53
# 038
MPN: 14496524
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 101139
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 16104425
# 040
MPN: 10902424
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902324, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 172979
BREMSREGLER
aus £47,28
aus £47,28
# 044
MPN: 143405
Schlüssel
aus £0,51
aus £0,51
# 045
MPN: 198063
HALTERUNG ZUR UNTERSTÜTZUNG DES BREMSREGLERS
aus £20,75
aus £20,75
# 046
MPN: 197149
ANTI-VIBRATIONEN
aus £0,71
aus £0,71
# 047
MPN: 101139
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 16104425
# 048
MPN: 12638524
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 049
MPN: 150738
FLEXIBLER CLIP
aus £0,52
aus £0,52
# 050
MPN: 145854
Abreißklemme
aus £0,52
aus £0,52
