130 - Elektrisches System

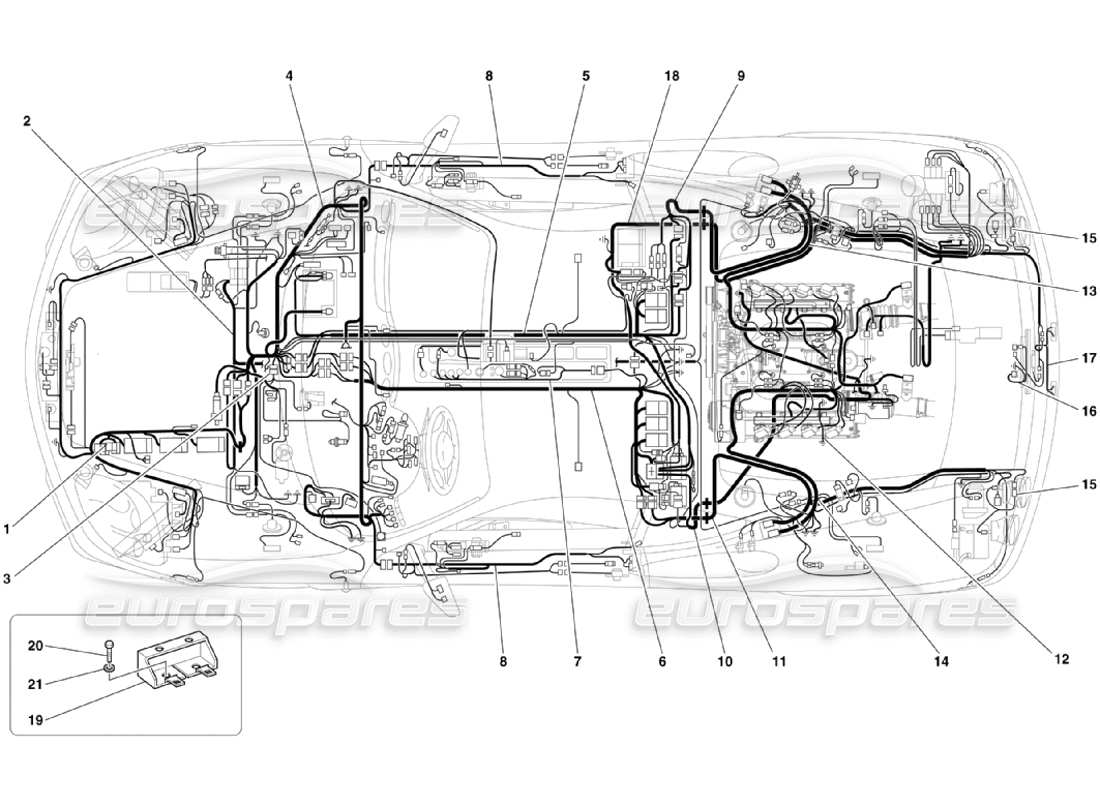

Ferrari 360 Challenge Stradale Electrical System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 198395
VERBINDUNGSKABEL VORDERTEIL
aus £3.246,78
aus £3.246,78
# 002
MPN: 197215
ABS/ASR-INSTALLATIONSVERBINDUNGSKABEL
-Gültig für GD
aus £283,13
aus £283,13
# 002
MPN: 197216
ABS/ASR-INSTALLATIONSVERBINDUNGSKABEL
-Nicht für GD
aus £179,31
aus £179,31
# 003
MPN: 198676
PEDALVORRICHTUNG ZUM VERBINDEN VON KABELN
-Nicht für GD
aus £32,18
aus £32,18
# 004
MPN: 196861
ANSCHLUSSKABEL FÜR DAS ARMATURENBRETT
-Nicht für GD
aus £2.624,51
aus £2.624,51
# 004
MPN: 196862
ANSCHLUSSKABEL FÜR DAS ARMATURENBRETT
-Gültig für GD
aus £1.241,08
aus £1.241,08
# 005
MPN: 198554
KABEL FÜR DEN RECHTEN HINTEREN TUNNELANSCHLUSS
-Nicht für USA, CDN und J
aus £2.064,14
aus £2.064,14
Dieses Teil ersetzt die Teilenummer 177913, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 198555
KABEL FÜR DEN RECHTEN HINTEREN TUNNELANSCHLUSS
-Gültig für USA, CDN und J
aus £235,94
aus £235,94
Dieses Teil ersetzt die Teilenummer 182200
# 006
MPN: 196703
KABEL FÜR LINKEN HINTEREN TUNNELANSCHLUSS
aus £783,34
aus £783,34
# 007
MPN: 196882
KABEL FÜR DIE TUNNEL-KONSOLE-VERBINDUNG
aus £1.330,83
aus £1.330,83
# 008
MPN: 198209
TÜRVERBINDUNGSKABEL
-Gültig ab Ass. Nr.52140
aus £63,38
aus £63,38
# 008
MPN: 201104
TÜRVERBINDUNGSKABEL
-Gültig bis Ass. Nr.52139
aus £409,83
aus £409,83
Dieses Teil ersetzt die Teilenummer 183327, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 200839
ANSCHLUSSKABEL FÜR DEN RECHTEN MOTORRAUM
-Nicht für USA und CDN – Gültig bis zur Erschöpfung des Vorrats
aus £636,70
aus £636,70
Dieses Teil ersetzt die Teilenummer 180797, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 200844
ANSCHLUSSKABEL FÜR DEN RECHTEN MOTORRAUM
-Gültig für USA und CDN
aus £481,33
aus £481,33
Dieses Teil ersetzt die Teilenummer 181112, die wir auf Lager haben
# 009
MPN: 205659
ANSCHLUSSKABEL FÜR DEN RECHTEN MOTORRAUM
– Gültig nach Erschöpfung des Lagerbestands von 200839 – Nicht für USA und CDN
aus £1.516,38
aus £1.516,38
Dieses Teil ersetzt die Teilenummer 200839, die wir auf Lager haben
# 010
MPN: 213155
KOMPLETTE ANSCHLUSSKABEL FÜR MOTORVERTEILER
aus £1.488,30
aus £1.488,30
Dieses Teil ersetzt die Teilenummer 188108
# 011
MPN: 200840
ANSCHLUSSKABEL FÜR DEN LINKEN MOTORRAUM
-Nicht für USA, CDN und J
aus £578,78
aus £578,78
Dieses Teil ersetzt die Teilenummer 178296, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 200843
ANSCHLUSSKABEL FÜR DEN LINKEN MOTORRAUM
-Gültig für USA, CDN und J
aus £481,33
aus £481,33
Dieses Teil ersetzt die Teilenummer 182199, die wir auf Lager haben
# 012
MPN: 155073
KABEL FÜR DIE ERDUNG DES MOTORRAHMENS
aus £7,64
aus £7,64
Dieses Teil ersetzt die Teilenummer 115668
# 013
MPN: 199873
RECHTSSEITIGE MOTOREINSPRITZKABEL
-Nicht für USA und CDN
aus £555,24
aus £555,24
Dieses Teil ersetzt die Teilenummer 192449
# 013
MPN: 199875
RECHTSSEITIGE MOTOREINSPRITZKABEL
-Gültig für USA und CDN
aus £528,52
aus £528,52
Dieses Teil ersetzt die Teilenummer 192451
# 014
MPN: 199874
LINKSSEITIGE MOTOREINSPRITZKABEL
-Nicht für USA und CDN
aus £367,50
aus £367,50
Dieses Teil ersetzt die Teilenummer 192450 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 199876
LINKSSEITIGE MOTOREINSPRITZKABEL
-Gültig für USA und CDN
aus £528,52
aus £528,52
Dieses Teil ersetzt die Teilenummer 192452
# 015
MPN: 200836
VERBINDUNGSKABEL DER RÜCKLEUCHTEN
-Nicht für USA und CDN
aus £363,36
aus £363,36
Dieses Teil ersetzt die Teilenummer 173429 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 200837
VERBINDUNGSKABEL DER RÜCKLEUCHTEN
-Gültig für USA und CDN
aus £528,52
aus £528,52
Dieses Teil ersetzt die Teilenummer 182208, die wir auf Lager haben
# 016
MPN: 200825
ANSCHLUSSKABEL FÜR BREMSLEUCHTEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 168843
# 017
MPN: 182985
KABEL FÜR KENNZEICHENLEUCHTEN
aus £77,86
aus £77,86
# 018
MPN: 196860
KOMPLETTE KABEL F1 ÜBERTRAGUNGSVERBINDUNG
-Gültig für F1 – Gültig bis zur Erschöpfung des Vorrats
aus £3.627,77
aus £3.627,77
# 018
MPN: 207331
KOMPLETTE KABEL F1 ÜBERTRAGUNGSVERBINDUNG
-Gültig für F1 – Enthaltenes Relais 194909 Tab. 133 Ref. 16
aus £900,44
aus £900,44
# 019
MPN: 189876
VERBINDER-BEFESTIGUNGSHALTERUNG
aus £10,37
aus £10,37
# 020
MPN: 10902224
SCHRAUBEN
aus £0,53
aus £0,53
# 021
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
