008 - Pneumatik-Aktuatorsystem

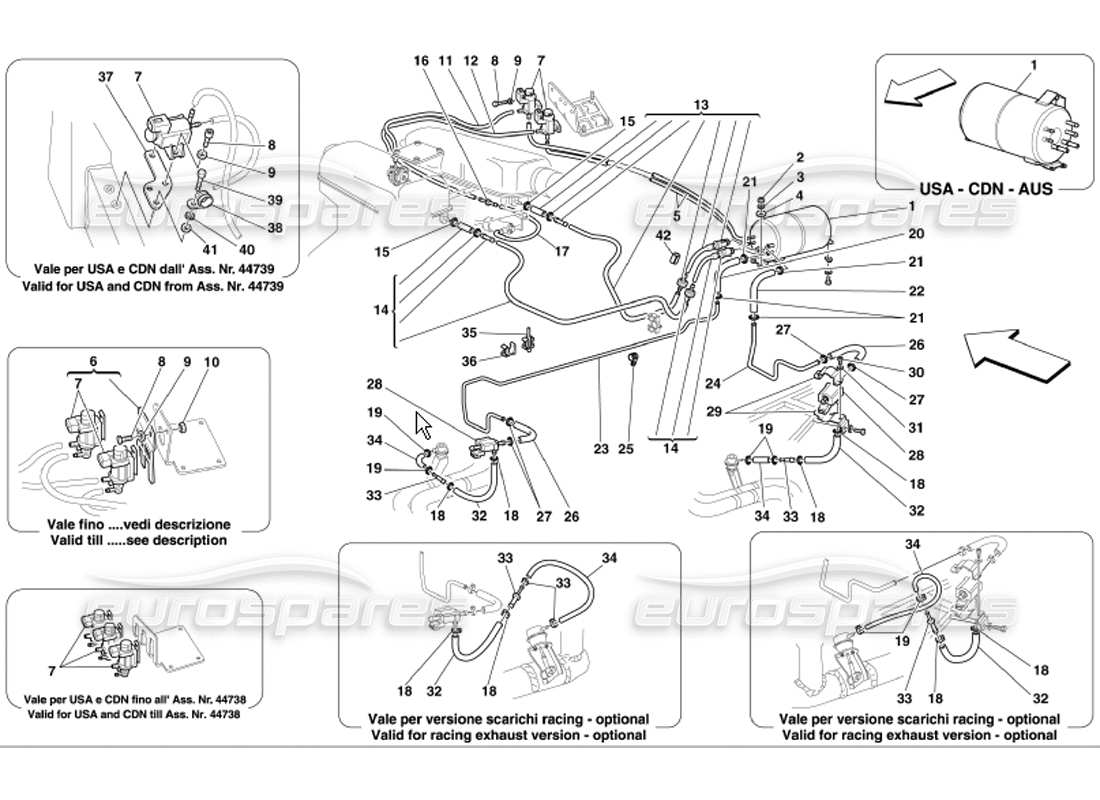

Ferrari 360 Modena Pneumatics Actuator System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 177060
UNTERDRUCKSPEICHERTANK
Nicht für USA, CDN und AUS – Gültig für USA MY 2000,2001,2002,2003,2004 und CDN MY 2000,2001,2002,2003, 2004 – Gültig bis zur Erschöpfung des Vorrats
aus £147,13
aus £147,13
# 001
MPN: 180315
UNTERDRUCKSPEICHERTANK
Gültig für USA, CDN und AUS – Gültig bis zur Erschöpfung des Vorrats
Ersetzung
Ersetzung
# 001
MPN: 195645
VAKUUMBEHÄLTER
aus £119,29
aus £119,29
Dieses Teil ersetzt die Teilenummer 177060, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 14059211
NUSS
aus £0,53
aus £0,53
# 003
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 12639724
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 122760
ROHR VOM TANK ZUM MAGNETVENTIL
aus £3,97
aus £3,97
# 006
MPN: 159176
KLEINE PLATTE MIT MAGNETVENTIL
Nicht für USA MY 2000,2001,2002,2003,2004 und CDN MY 2000,2001,2002,2003,2004 – Gültig bis zum Fahrzeug . Nr. 44736
aus £41,85
aus £41,85
# 007
MPN: 159177
MAGNETVENTIL
Menge 3 für USA MY 2000,2001,2002,2003 und CDN MY 2000,2001,2002,2003 – Für Fahrzeuge, die nicht in den USA und CDN gültig sind bis Arsch. Nr. 44736 – Für Autos USA und CDN gültig bis Ass. Nr. 44738
aus £113,24
aus £113,24
Dieses Teil ersetzt die Teilenummer 154384, die wir auf Lager haben
# 007
MPN: 315769
MAGNETVENTIL EIN/AUS
aus £17,12
aus £17,12
Dieses Teil ersetzt die Teilenummer 184363, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 10977624
SCHRAUBEN
Nicht für USA MY 2000,2001,2002,2003,2004 und CDN MY 2000,2001,2002,2003,2004 – Gültig bis zum Fahrzeug . Nr. 44736
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10977611 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 14304124
SCHRAUBEN
Menge 6 für USA MY 2002,2003,2004 und CDN MY 2002,2003,2004 – Für Fahrzeuge nicht USA und CDN gültig ab Ass. Nr. 44737 – Für Fahrzeuge USA und CDN gültig ab Ass. Nr. 44739
aus £0,51
aus £0,51
# 009
MPN: 12601174
Scheibe
Menge 6 für USA MY 2002,2003,2004 und CDN MY 2002,2003,2004 – Für Fahrzeuge nicht USA und CDN gültig ab Ass. Nr. 44737
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601173, die wir auf Lager haben - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 12604174
Scheibe
Nicht für USA MY 2000,2001,2002,2003,2004 und CDN MY 2000,2001,2002,2003,2004 – Gültig bis zum Fahrzeug . Nr. 44736
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12604179 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 15896470
NUSS
(Mindestbestellmenge = 20)
aus £0,83
aus £0,83
Dieses Teil ersetzt die Teilenummer 15896415, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 169692
ROHR VOM MAGNETVENTIL ZUR PNEUMATISCHEN KAPSEL
aus £7,26
aus £7,26
# 012
MPN: 115665
ROHR VOM MAGNETVENTIL ZUM ANSCHLUSS
Gültig bis zur Erschöpfung des Vorrats
Ersetzung
Ersetzung
# 012
MPN: 127893
ROHR VOM MAGNETVENTIL ZUM ANSCHLUSS
Gültig nach Erschöpfung des Lagerbestands von 115665
aus £10,14
aus £10,14
Dieses Teil ersetzt die Teilenummer 115665
# 013
MPN: 178420
KOMPLETTES RH-DRUCKROHR
aus £755,03
aus £755,03
# 014
MPN: 178421
KOMPLETTES LH-DRUCKROHR
aus £755,03
aus £755,03
# 015
MPN: 13434670
SCHRAUBKRAGEN
aus £0,53
aus £0,53
# 016
MPN: 178491
UNION
aus £14,10
aus £14,10
# 017
MPN: 168248
GUMMISCHLAUCH
aus £20,75
aus £20,75
# 018
MPN: 13432070
SCHRAUBKRAGEN
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 13125570
# 019
MPN: 157990
SCHRAUBKRAGEN
aus £1,15
aus £1,15
Dieses Teil ersetzt die Teilenummer 12179090
# 020
MPN: 178554
GUMMISCHLAUCH
aus £9,01
aus £9,01
# 021
MPN: 13432070
SCHRAUBKRAGEN
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 13125570
# 022
MPN: 178552
GUMMISCHLAUCH
aus £6,99
aus £6,99
# 023
MPN: 178503
Linkes Rohr
aus £124,58
aus £124,58
# 024
MPN: 178497
RH-ROHR
aus £8,82
aus £8,82
# 025
MPN: 10441190
HALTERUNG MIT HÜLSE
aus £0,53
aus £0,53
# 026
MPN: 178552
GUMMISCHLAUCH
aus £6,99
aus £6,99
# 027
MPN: 13432070
SCHRAUBKRAGEN
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 13125570
# 028
MPN: 178309
MAGNETVENTIL
aus £33,21
aus £33,21
# 029
MPN: 178515
MAGNETVENTIL-UNTERSTÜTZUNG
aus £2,44
aus £2,44
# 030
MPN: 14302924
SCHRAUBEN
aus £0,47
aus £0,47
# 031
MPN: 127492
Scheibe
aus £0,92
aus £0,92
Dieses Teil ersetzt die Teilenummer 106848
# 032
MPN: 178552
GUMMISCHLAUCH
aus £6,99
aus £6,99
# 033
MPN: 178369
UNION
aus £1,40
aus £1,40
# 034
MPN: 147120
GUMMISCHLAUCH
Gültig für die Rennauspuffversion – optional
aus £23,58
aus £23,58
Dieses Teil ersetzt die Teilenummer 147127
# 034
MPN: 147121
GUMMISCHLAUCH
Ersetzung
Ersetzung
# 035
MPN: 140162
VERANKERUNG FÜR CLIP
aus £0,47
aus £0,47
# 036
MPN: 140130
FLEXIBLER CLIP
aus £0,54
aus £0,54
# 037
MPN: 189982
KLEINE PLATTE FÜR MAGNETVENTIL
Gültig für USA MY 2002,2003 und CDN MY 2002, 2003, 2004 – Gültig ab Fahrzeugtyp. Nr. 44739
aus £2,28
aus £2,28
# 038
MPN: 10441390
HALTERUNG MIT HÜLSE
aus £0,51
aus £0,51
# 039
MPN: 10902424
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902324 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 12644424
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12644401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 152913
GUMMISCHLAUCH
aus £23,81
aus £23,81
