039 - Bremsen und hydraulische Kupplungssteuerung

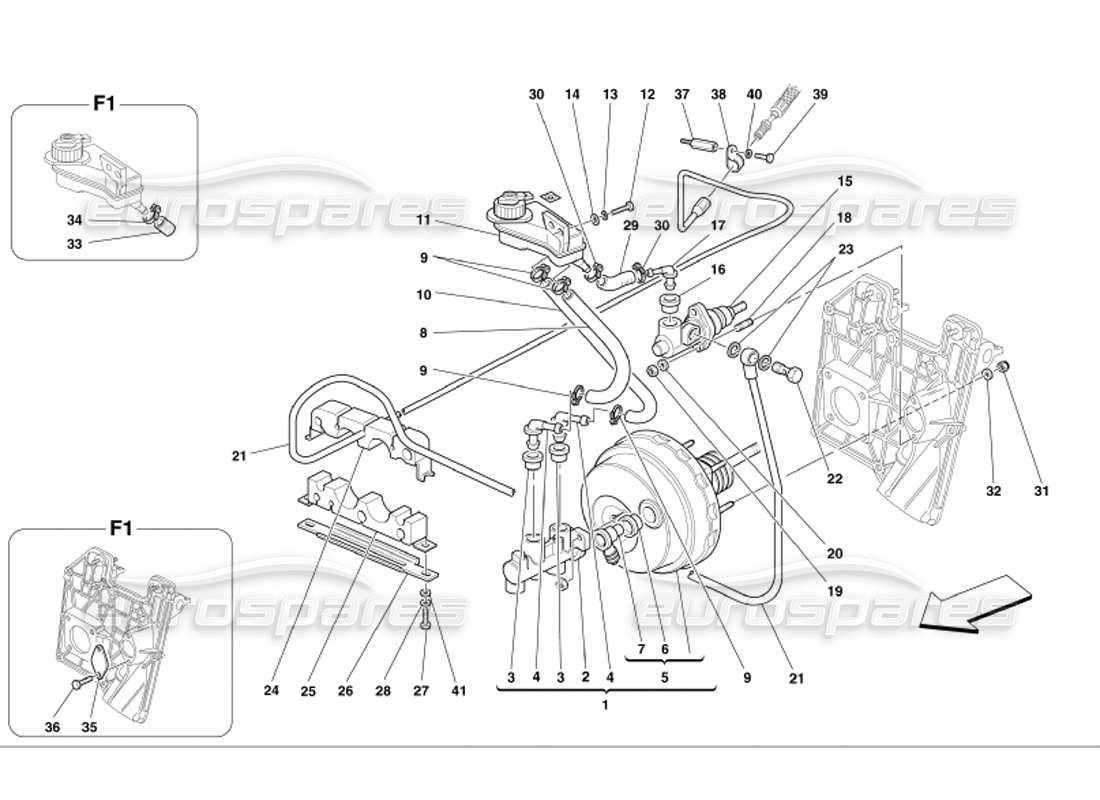

Ferrari 360 Modena Brakes and Clutch Hydraulic Controls Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 171872
VOLLSTÄNDIGER BREMSKRAFTVERSTÄRKER
aus £1.218,43
aus £1.218,43
# 002
MPN: 171782
BREMSPUMPE
aus £257,51
aus £257,51
Dieses Teil ersetzt die Teilenummer 171782/A
# 003
MPN: 171784
ANSCHLUSS FÜR BREMSPUMPE
aus £5,41
aus £5,41
# 004
MPN: 173871
UNION
nicht als Ersatzteil - ersetzt durch 183477
aus £4,03
aus £4,03
# 004
MPN: 183477
UNION
aus £11,31
aus £11,31
# 005
MPN: 177090
BOOSTER
aus £360,80
aus £360,80
# 006
MPN: 151475
KABELTÜLLE
aus £9,18
aus £9,18
# 007
MPN: 144552
UNION
aus £1,86
aus £1,86
# 008
MPN: 182244
ROHR VOM VORDEREN ANSCHLUSS ZUM TANK
aus £3,87
aus £3,87
Dieses Teil ersetzt die Teilenummer 168950, die wir auf Lager haben
# 009
MPN: 13000190
SCHRAUBKRAGEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 105857
ROHR VOM HINTEREN ANSCHLUSS ZUM TANK
aus £5,12
aus £5,12
# 011
MPN: 173415
KOMPLETT BREMSÖLTANK
aus £26,99
aus £26,99
# 012
MPN: 10902524
SCHRAUBEN
aus £0,53
aus £0,53
# 013
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 14496424
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14496401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 180841
KUPPLUNGSPUMPE
Nicht für F1
aus £288,40
aus £288,40
Dieses Teil ersetzt die Teilenummer 175187
# 016
MPN: 175189
DICHTUNGSRING
Nicht für F1
aus £14,14
aus £14,14
Dieses Teil ersetzt die Teilenummer 106625
# 017
MPN: 175188
UNION
Nicht für F1 – Nicht als Ersatzteil – Ersetzt durch 184497
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 165032
# 017
MPN: 184497
UNION
Nicht für F1
aus £122,64
aus £122,64
Dieses Teil ersetzt die Teilenummer 175188
# 018
MPN: 13517024
ZUCHT
Nicht für F1
aus £0,53
aus £0,53
# 019
MPN: 104030
NUSS
Nicht für F1
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 020
MPN: 12601374
Scheibe
Nicht für F1
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 164167
ROHR VON DER PUMPE ZUM HINTEREN ANSCHLUSS
Nicht für F1
aus £90,09
aus £90,09
# 022
MPN: 180042
UNION
Nicht für F1
aus £25,83
aus £25,83
# 023
MPN: 10298460
Dichtung
Nicht für F1
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
# 024
MPN: 178586
OBERE UNTERSTÜTZUNG
Gültig bis Ass. Nr. 35743
aus £18,86
aus £18,86
# 024
MPN: 183048
OBERE UNTERSTÜTZUNG
Gültig ab Ass. Nr. 35744
aus £10,37
aus £10,37
# 025
MPN: 178587
UNTERE UNTERSTÜTZUNG
Gültig bis Ass. Nr. 35743
aus £9,38
aus £9,38
# 025
MPN: 183049
UNTERE UNTERSTÜTZUNG
Gültig ab Ass. Nr. 35744
aus £8,82
aus £8,82
# 026
MPN: 178585
KLEINER TELLER
aus £0,71
aus £0,71
# 027
MPN: 10902424
SCHRAUBEN
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 10902324, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 14499324
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14499301, die wir auf Lager haben
# 029
MPN: 182245

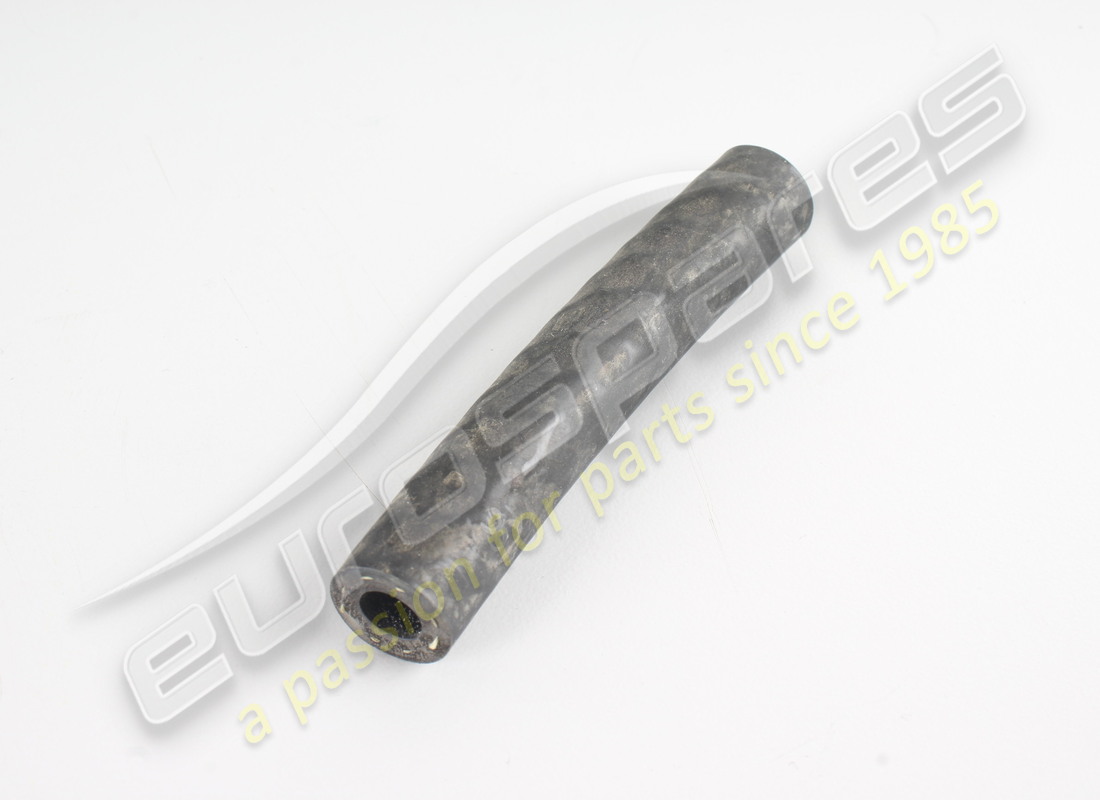

GUMMISCHLAUCH
Nicht für F1 – Gültig bis zur Erschöpfung des Vorrats
aus £5,10
aus £5,10
Dieses Teil ersetzt die Teilenummer 137005
# 029
MPN: 182246

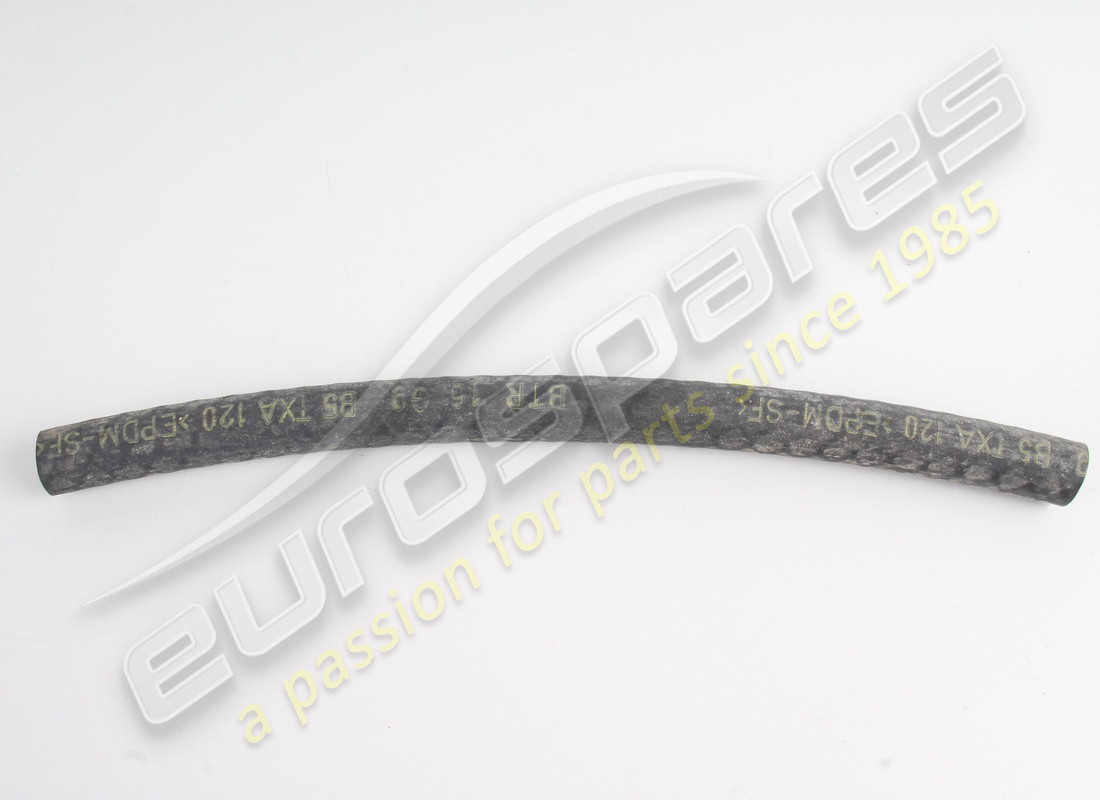

GUMMISCHLAUCH
Nicht für F1
aus £6,83
aus £6,83
Dieses Teil ersetzt die Teilenummer 182245, die wir auf Lager haben
# 030
MPN: 13000190
SCHRAUBKRAGEN
Nicht für F1
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 104030
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104125
# 032
MPN: 12601374
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 136379
Stecker
Gültig für F1
Ersetzung
Ersetzung
# 034
MPN: 13000190
SCHRAUBKRAGEN
Gültig für F1
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12178990 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 174177
FLANSCH
Gültig für F1
aus £46,23
aus £46,23
# 036
MPN: 16043021
SCHRAUBEN
Gültig für F1
aus £0,53
aus £0,53
# 037
MPN: 178772
ZUCHT
Nicht für F1
aus £5,94
aus £5,94
# 038
MPN: 10441390
HALTERUNG MIT HÜLSE
Nicht für F1
aus £0,51
aus £0,51
# 039
MPN: 10902224
SCHRAUBEN
Nicht für F1
aus £0,53
aus £0,53
# 040
MPN: 127494
Scheibe
Nicht für F1 – (Mindestbestellmenge = 20)
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 12644424
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12644401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
