042 - Bremssystem

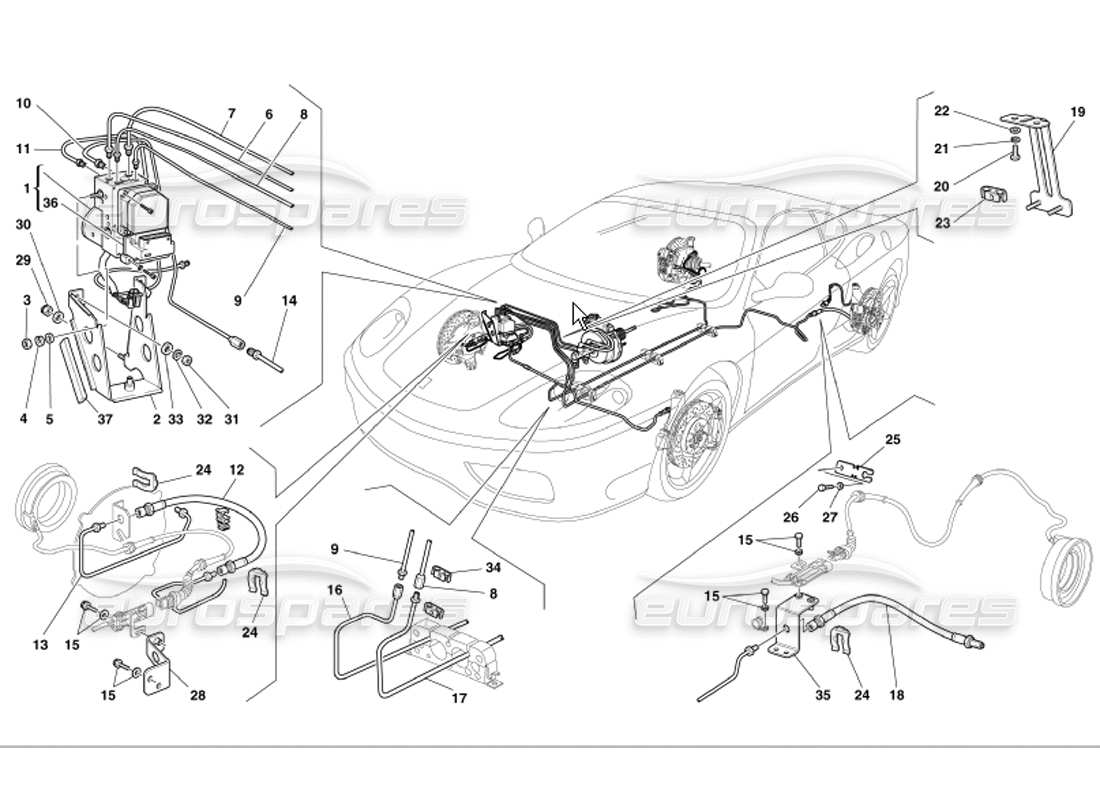

Ferrari 360 Modena Brake System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 168828
ABS/ASR HYDRAULISCHE/ELEKTRONISCHE STEUERUNG
aus £2.845,71
aus £2.845,71
# 002
MPN: 174700
STÜTZSTATIONSHALTERUNG
Nicht als Ersatzteil ersetzt durch 179412
Ersetzung
Ersetzung
# 002
MPN: 179412
STÜTZSTATIONSHALTERUNG
aus £5,08
aus £5,08
Dieses Teil ersetzt die Teilenummer 174700 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 16100814
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 127496
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 12638524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 213650
BREMSLEITUNG VON DER VORDEREN PUMPE ZUR STEUERSTATION
Gültig bis Ass. Nr. 57492
aus £6,62
aus £6,62
Dieses Teil ersetzt die Teilenummer 178427
# 006
MPN: 213650
BREMSLEITUNG VON DER VORDEREN PUMPE ZUR STEUERSTATION
Gültig ab Ass. Nr. 57493
aus £6,62
aus £6,62
Dieses Teil ersetzt die Teilenummer 178427
# 007
MPN: 213649
BREMSLEITUNG VON DER HINTEREN PUMPE ZUR STEUERSTATION
Gültig bis Ass. Nr. 57492
aus £7,97
aus £7,97
Dieses Teil ersetzt die Teilenummer 178426
# 007
MPN: 213649
BREMSLEITUNG VON DER HINTEREN PUMPE ZUR STEUERSTATION
Gültig ab Ass. Nr. 57493
aus £7,97
aus £7,97
Dieses Teil ersetzt die Teilenummer 178426
# 008
MPN: 180364
ROHR VON DER KONTROLLSTATION ZUM LINKEN ZWISCHENROHR
Gültig bis Ass. Nr. 57492
Ersetzung
Ersetzung
# 008
MPN: 213652
ROHR VON DER KONTROLLSTATION ZUM LINKEN ZWISCHENROHR
Gültig ab Ass. Nr. 57493
aus £6,32
aus £6,32
Dieses Teil ersetzt die Teilenummer 180364
# 009
MPN: 180363
ROHR VON DER KONTROLLSTATION ZUM RH-ZWISCHENROHR
Gültig bis Ass. Nr. 57492
aus £5,58
aus £5,58
# 009
MPN: 213651
ROHR VON DER KONTROLLSTATION ZUM RH-ZWISCHENROHR
Gültig ab Ass. Nr. 57493
aus £5,93
aus £5,93
Dieses Teil ersetzt die Teilenummer 164308
# 010
MPN: 178463
ROHR VON DER KONTROLLSTATION ZUM ZWISCHENROHR
Gültig bis Ass. Nr. 57492
Ersetzung
Ersetzung
# 010
MPN: 213653
ROHR VON DER KONTROLLSTATION ZUM ZWISCHENROHR
Gültig ab Ass. Nr. 57493
aus £8,53
aus £8,53
Dieses Teil ersetzt die Teilenummer 178463
# 011
MPN: 164308
ROHR VON DER STEUERSTATION ZUM RECHTEN VORDEREN BREMSLEITUNG
Gültig bis Ass. Nr. 57492
Ersetzung
Ersetzung
# 011
MPN: 213654
ROHR VON DER STEUERSTATION ZUM RECHTEN VORDEREN BREMSLEITUNG
Gültig ab Ass. Nr. 57493
aus £8,16
aus £8,16
# 012
MPN: 137313
VORDERER SCHLAUCH
aus £45,00
aus £45,00
# 013
MPN: 173805
ROHR ZUR LINKEN VORDERRADBREMSE
Gültig bis Ass. Nr. 57492
aus £30,36
aus £30,36
Dieses Teil ersetzt die Teilenummer 205294
# 013
MPN: 173806
ROHR ZUR RECHTEN VORDERRADBREMSE
Gültig bis Ass. Nr. 57492
aus £30,36
aus £30,36
Dieses Teil ersetzt die Teilenummer 205293
# 013
MPN: 213645
ROHR ZUR RECHTEN VORDERRADBREMSE
Gültig ab Ass. Nr. 57493
# 013
MPN: 213647
ROHR ZUR LINKEN VORDERRADBREMSE
Gültig ab Ass. Nr. 57493
# 014
MPN: 164309
ZWISCHENROHR
Gültig bis Ass. Nr. 57492
aus £7,25
aus £7,25
# 014
MPN: 213648
ZWISCHENROHR
Gültig ab Ass. Nr. 57493
aus £5,03
aus £5,03
# 015
MPN: 11625724
SCHRAUBE MIT Scheibe
aus £0,47
aus £0,47
# 016
MPN: 180361
ROHR ZUM RECHTEN HINTEREN SCHLAUCH
Gültig bis Ass. Nr. 57492
aus £126,89
aus £126,89
# 016
MPN: 213643
ROHR ZUM RECHTEN HINTEREN SCHLAUCH
Gültig ab Ass. Nr. 57493
# 017
MPN: 180362
ROHR ZUM SCHLAUCH HINTEN LINKS
Gültig bis Ass. Nr. 57492
aus £17,30
aus £17,30
# 017
MPN: 213644
ROHR ZUM SCHLAUCH HINTEN LINKS
Gültig ab Ass. Nr. 57493
# 018
MPN: 271712
HINTERER BREMSSCHLAUCH
aus £15,09
aus £15,09
Dieses Teil ersetzt die Teilenummer 118100
# 019
MPN: 177945
BREMSLEITUNGS-BEFESTIGUNGSHALTERUNG
aus £2,44
aus £2,44
# 020
MPN: 10902424
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902324 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 14488624
Scheibe
aus £0,47
aus £0,47
# 023
MPN: 169476
CLIP
aus £1,51
aus £1,51
# 024
MPN: 116374
CLIP
aus £1,19
aus £1,19
# 025
MPN: 178938
UNTERSTÜTZUNG FÜR KABEL
aus £14,99
aus £14,99
Dieses Teil ersetzt die Teilenummer 179236
# 025
MPN: 179236
UNTERSTÜTZUNG FÜR KABEL
NICHT ALS ERSATZTEIL
Ersetzung
Ersetzung
# 026
MPN: 10977524
SCHRAUBEN
aus £0,47
aus £0,47
# 027
MPN: 12605374
Scheibe
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 12605370, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 179096
LINKE FRONTSTÜTZE
Jetzt nicht mehr als Ersatzteil
aus £2,30
aus £2,30
# 028
MPN: 179237
RECHTE FRONTSTÜTZE
Jetzt nicht mehr als Ersatzteil
aus £2,30
aus £2,30
# 029
MPN: 101139
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104425
# 030
MPN: 12638524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 16100814
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 127496
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 12638524
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 169476
CLIP
aus £1,51
aus £1,51
# 035
MPN: 178939
HINTERE UNTERSTÜTZUNG
Gültig bis zur Erschöpfung des Vorrats
Ersetzung
Ersetzung
# 035
MPN: 185283
HINTERE UNTERSTÜTZUNG
aus £112,65
aus £112,65
Dieses Teil ersetzt die Teilenummer 178939
# 036
MPN: 185147
ABS/ASR/EBD-ELEKTRONIK
aus £1.140,60
aus £1.140,60
Dieses Teil ersetzt die Teilenummer 184541
# 037
MPN: 197149
ANTI-VIBRATIONEN
aus £0,71
aus £0,71
