-Gültig für GD-
043 - Bremssystem

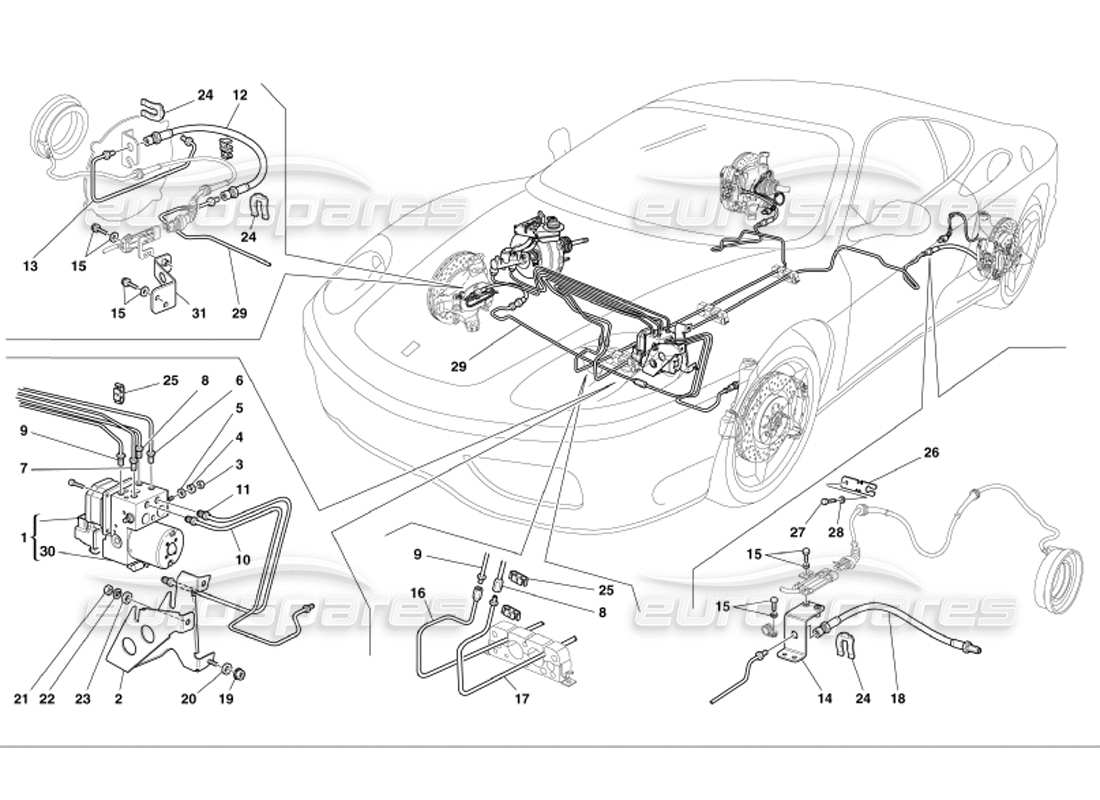

Ferrari 360 Modena Brake System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 168828
ABS/ASR HYDRAULISCHE/ELEKTRONISCHE STEUERUNG
aus £2.845,71
aus £2.845,71
# 002
MPN: 177512
STÜTZSTATIONSHALTERUNG
aus £233,59
aus £233,59
# 003
MPN: 16100814
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 12638524
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 177156
BREMSLEITUNG VON DER VORDEREN PUMPE ZUR STEUERSTATION
Gültig bis Ass. Nr. 57487
Ersetzung
Ersetzung
# 006
MPN: 213657
BREMSLEITUNG VON DER VORDEREN PUMPE ZUR STEUERSTATION
Gültig ab Ass. Nr. 57488
aus £8,48
aus £8,48
Dieses Teil ersetzt die Teilenummer 177156
# 007
MPN: 177155
BREMSLEITUNG VON DER HINTEREN PUMPE ZUR STEUERSTATION
Gültig bis Ass. Nr. 57487
Ersetzung
Ersetzung
# 007
MPN: 213656
BREMSLEITUNG VON DER HINTEREN PUMPE ZUR STEUERSTATION
Gültig ab Ass. Nr. 57488
aus £8,30
aus £8,30
Dieses Teil ersetzt die Teilenummer 177155
# 008
MPN: 180386
ROHR VON DER KONTROLLSTATION ZUM LINKEN ZWISCHENROHR
Gültig bis Ass. Nr. 57487
aus £7,36
aus £7,36
# 008
MPN: 213661
ROHR VON DER KONTROLLSTATION ZUM LINKEN ZWISCHENROHR
Gültig ab Ass. Nr. 57488
# 009
MPN: 180385
ROHR VON DER KONTROLLSTATION ZUM RH-ZWISCHENROHR
Gültig bis Ass. Nr. 57487
Ersetzung
Ersetzung
# 009
MPN: 213660
ROHR VON DER KONTROLLSTATION ZUM RH-ZWISCHENROHR
Gültig ab Ass. Nr. 57488
aus £8,86
aus £8,86
Dieses Teil ersetzt die Teilenummer 180385
# 010
MPN: 177158
ROHR VON DER STEUERSTATION ZUR LINKEN VORDERRADBREMSLEITUNG
Gültig bis Ass. Nr. 57487
aus £9,29
aus £9,29
# 010
MPN: 213659
ROHR VON DER STEUERSTATION ZUR LINKEN VORDERRADBREMSLEITUNG
Gültig ab Ass. Nr. 57488
aus £8,39
aus £8,39
# 011
MPN: 177157
ROHR VON DER KONTROLLSTATION ZUM VERBINDUNGSROHR
Gültig bis Ass. Nr. 57487
aus £8,72
aus £8,72
# 011
MPN: 213658
ROHR VON DER KONTROLLSTATION ZUM VERBINDUNGSROHR
Gültig ab Ass. Nr. 57488
# 012
MPN: 137313
VORDERER SCHLAUCH
aus £45,00
aus £45,00
# 013
MPN: 173805
ROHR ZUR LINKEN VORDERRADBREMSE
Gültig bis Ass. Nr. 57487
aus £31,13
aus £31,13
Dieses Teil ersetzt die Teilenummer 205294
# 013
MPN: 173806
ROHR ZUR RECHTEN VORDERRADBREMSE
Gültig bis Ass. Nr. 57487
aus £31,13
aus £31,13
Dieses Teil ersetzt die Teilenummer 205293
# 013
MPN: 213645
ROHR ZUR RECHTEN VORDERRADBREMSE
Gültig ab Ass. Nr. 57488
# 013
MPN: 213647
ROHR ZUR LINKEN VORDERRADBREMSE
Gültig ab Ass. Nr. 57488
# 014
MPN: 178939
HINTERE UNTERSTÜTZUNG
Gültig bis zur Erschöpfung des Vorrats
Ersetzung
Ersetzung
# 014
MPN: 185283
HINTERE UNTERSTÜTZUNG
aus £122,68
aus £122,68
Dieses Teil ersetzt die Teilenummer 178939
# 015
MPN: 11625724
SCHRAUBE MIT Scheibe
aus £0,49
aus £0,49
# 016
MPN: 180361
ROHR ZUM RECHTEN HINTEREN SCHLAUCH
Gültig bis Ass. Nr. 57487
aus £126,89
aus £126,89
# 016
MPN: 213643
ROHR ZUM RECHTEN HINTEREN SCHLAUCH
Gültig ab Ass. Nr. 57488
# 017
MPN: 180362
ROHR ZUM SCHLAUCH HINTEN LINKS
Gültig bis Ass. Nr. 57487
aus £17,92
aus £17,92
# 017
MPN: 213644
ROHR ZUM SCHLAUCH HINTEN LINKS
Gültig ab Ass. Nr. 57488
# 018
MPN: 271712

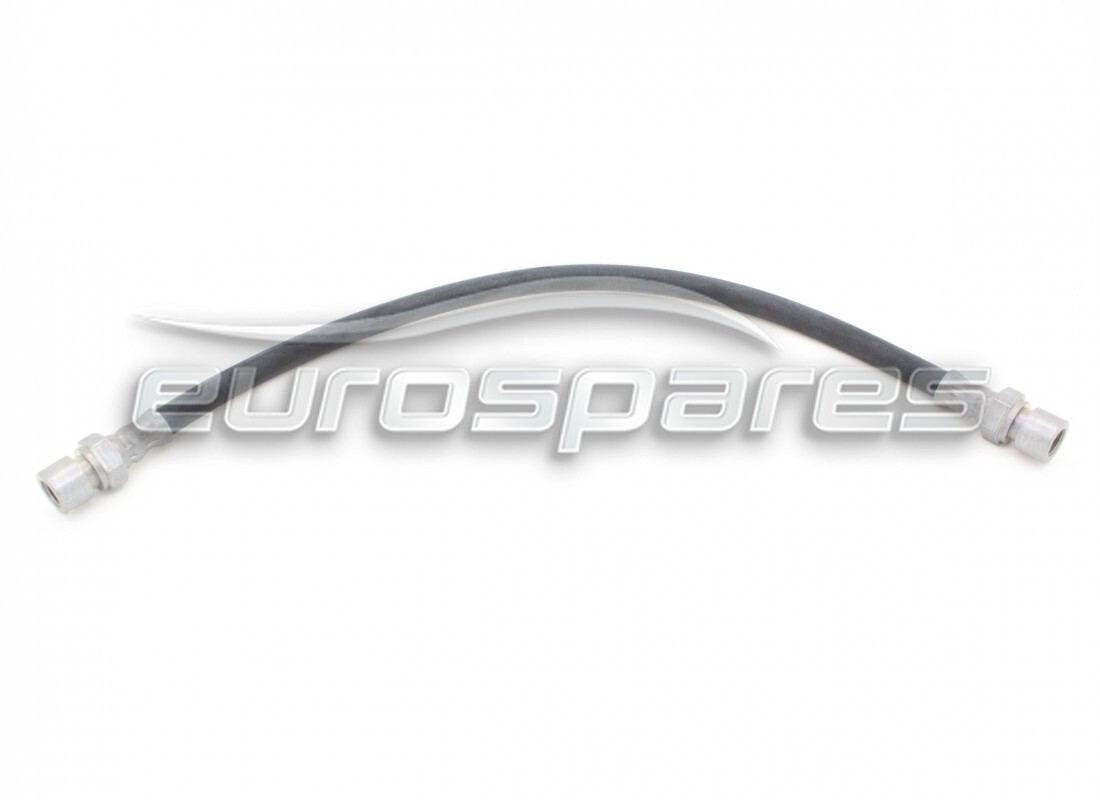

HINTERER BREMSSCHLAUCH
aus £14,88
aus £14,88
Dieses Teil ersetzt die Teilenummer 118100
# 019
MPN: 101139
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 16104425
# 020
MPN: 12638524
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 16100814
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 16100811 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 127496
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10516671 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 12638524
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12638501 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 116374
CLIP
aus £1,22
aus £1,22
# 025
MPN: 169476
CLIP
aus £1,65
aus £1,65
# 026
MPN: 178938
UNTERSTÜTZUNG FÜR KABEL
aus £16,02
aus £16,02
Dieses Teil ersetzt die Teilenummer 179236
# 026
MPN: 179236
UNTERSTÜTZUNG FÜR KABEL
nicht als Ersatzteil - ersetzt durch 178938
Ersetzung
Ersetzung
# 027
MPN: 10977524
SCHRAUBEN
aus £0,53
aus £0,53
# 028
MPN: 12605374
Scheibe
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 12605370, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 177161
VERBINDUNGSROHR ZUR RECHTEN VORDERSEITE
aus £125,82
aus £125,82
# 030
MPN: 185147
ABS/ASR/EBD-ELEKTRONIK
aus £1.140,60
aus £1.140,60
Dieses Teil ersetzt die Teilenummer 184541
# 031
MPN: 179096
LINKE FRONTSTÜTZE
Jetzt nicht mehr als Ersatzteil
aus £2,37
aus £2,37
# 031
MPN: 179237
RECHTE FRONTSTÜTZE
Jetzt nicht mehr als Ersatzteil
aus £2,37
aus £2,37
