048 - Hydraulische Lenkpumpe und Tank

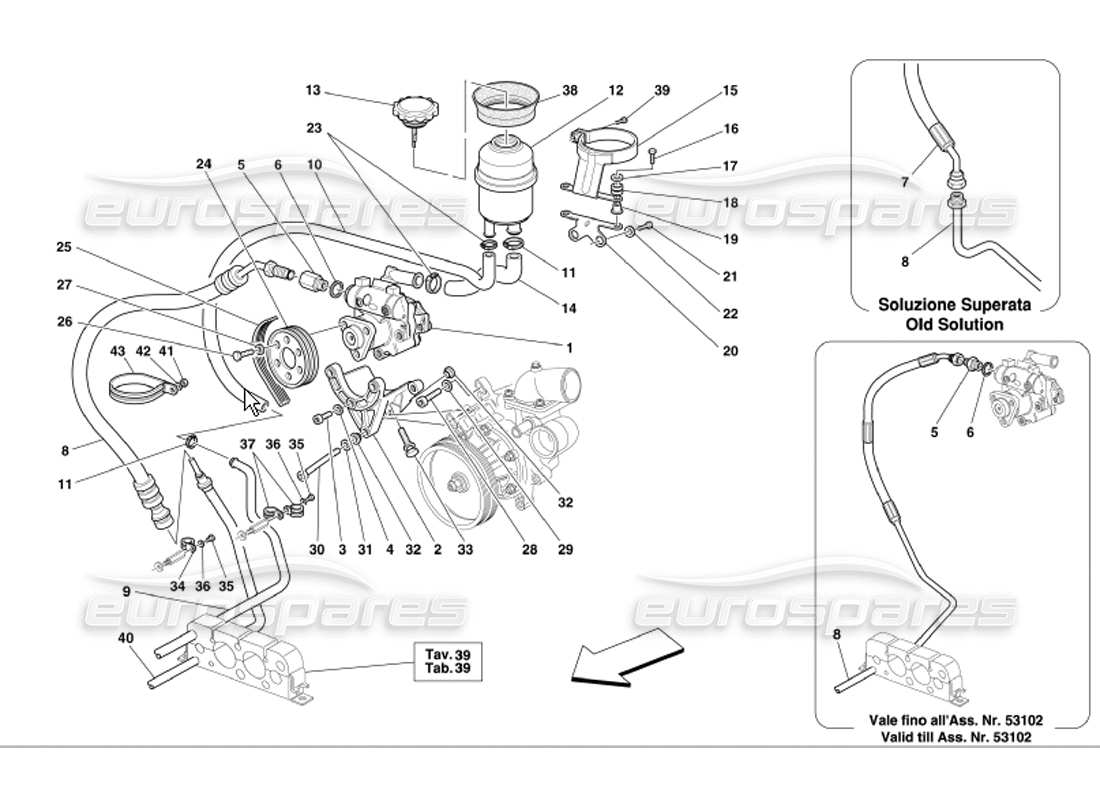

Ferrari 360 Modena Hydraulic Steering Pump and Tank Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 173997
HYDRAULISCHE SERVOPUMPENSTEUERUNG
aus £566,62
aus £566,62
# 002
MPN: 176162
PUMPENUNTERSTÜTZUNG
aus £298,27
aus £298,27
# 003
MPN: 14306624
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14306621
# 004
MPN: 11198074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 174091
UNION
Gültig bis Ass. Nr.53102
aus £4,88
aus £4,88
# 005
MPN: 204080
UNION
Gültig ab Ass. Nr. 53103
aus £33,96
aus £33,96
# 006
MPN: 10261460
Dichtung
aus £0,47
aus £0,47
# 007
MPN: 169758
FÖRDERLEITUNG VON DER PUMPE ZUM UNTERBODENROHR
Gültig bis Ass. Nr. 33655 für GS und bis Ass. Nr. 34014 für GD
aus £165,50
aus £165,50
# 008
MPN: 179323
LIEFERROHR UNTER DEM BODEN
Gültig bis Ass. Nr. 33655 für GS und bis Ass. Nr. 34014 für GD
aus £281,97
aus £281,97
# 008
MPN: 185514
KOMPLETTES FÖRDERROHR UNTER DEM BODEN
VERWENDUNG: 204080/204081/204084/66212900/10261460 – Nicht für GD
aus £481,46
aus £481,46
Dieses Teil ersetzt die Teilenummer 181632
# 008
MPN: 185515
KOMPLETTES FÖRDERROHR UNTER DEM BODEN
Gültig für GD
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 182320
# 008
MPN: 204081
FÖRDERLEITUNG VON DER PUMPE ZUM ANSCHLUSS
Gültig ab Ass. Nr. 53103 – Nicht für GD
aus £127,70
aus £127,70
# 008
MPN: 209768
FÖRDERLEITUNG VON DER PUMPE ZUM ANSCHLUSS
Gültig ab Ass. Nr. 53103 – Gültig für GD
aus £128,33
aus £128,33
# 008
MPN: 209769
KOMPLETTES FÖRDERROHR UNTER DEM BODEN
Gültig ab Ass. Nr. 34015 bis Arsch. Nr.53102 – Gültig für GD
aus £128,02
aus £128,02
Dieses Teil ersetzt die Teilenummer 185515 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 179333
RÜCKLAUFROHR UNTER DEM BODEN
Gültig bis Ass. Nr. 35770
aus £217,66
aus £217,66
# 009
MPN: 181728
RÜCKLAUFROHR UNTER DEM BODEN
Gültig ab Ass. Nr.35771 – Nicht als Ersatzteil – Ersetzt durch 184980
Ersetzung
Ersetzung
# 009
MPN: 184980
RÜCKLAUFROHR UNTER DEM BODEN
aus £21,33
aus £21,33
Dieses Teil ersetzt die Teilenummer 181728 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 179334
GUMMISCHLAUCH ZUM TANK ZURÜCKFÜHREN
aus £31,06
aus £31,06
# 011
MPN: 13000390
SCHRAUBKRAGEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 167002
ÖLTANK FÜR SERVOSTEERUNG
aus £25,20
aus £25,20
Dieses Teil ersetzt die Teilenummer 161140 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 185353
ÖLTANKABDECKUNG
aus £230,74
aus £230,74
Dieses Teil ersetzt die Teilenummer 180280
# 014
MPN: 179420
ROHR VOM TANK ZUR PUMPE
aus £69,28
aus £69,28
# 015
MPN: 179287
OBERE HALTERUNG
aus £7,44
aus £7,44
# 016
MPN: 10902524
SCHRAUBEN
aus £0,47
aus £0,47
# 017
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 103549
KABELTÜLLE
aus £0,64
aus £0,64
# 019
MPN: 149707
ABSTANDSHALTER
aus £0,58
aus £0,58
# 020
MPN: 179219
UNTERE HALTERUNG
aus £1,65
aus £1,65
# 021
MPN: 10902224
SCHRAUBEN
aus £0,47
aus £0,47
# 022
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 177996
KLEMME
aus £2,40
aus £2,40
# 024
MPN: 170926
ROLLE
aus £151,23
aus £151,23
# 025
MPN: 201454
STEUERRIEMEN DER SERVOLENKUNG
Gültig nach Erschöpfung des Lagerbestands von 194223
aus £9,50
aus £9,50
Dieses Teil ersetzt die Teilenummer 194223
# 026
MPN: 16043124
SCHRAUBEN
aus £0,26
aus £0,26
Dieses Teil ersetzt die Teilenummer 16043121, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 11193874
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11193879, die wir auf Lager haben
# 028
MPN: 14306724
SCHRAUBEN
aus £0,50
aus £0,50
# 029
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 14307124
SCHRAUBEN
aus £0,47
aus £0,47
# 031
MPN: 11193874
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11193879, die wir auf Lager haben
# 032
MPN: 173447
BUCHSE
aus £5,49
aus £5,49
# 033
MPN: 174028
EINSTELLSTIFT
aus £32,78
aus £32,78
# 034
MPN: 10441990
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 035
MPN: 10902124
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10902111 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 14488624
Scheibe
aus £0,47
aus £0,47
# 037
MPN: 10441390
HALTERUNG MIT HÜLSE
aus £0,47
aus £0,47
# 038
MPN: 179301
TANKRING
aus £8,82
aus £8,82
# 039
MPN: 64830600
SCHRAUBEN
aus £0,88
aus £0,88
Dieses Teil ersetzt die Teilenummer 64882800 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 204084
LINKES DRUCKROHR VOM VERBINDUNGSSTÜCK ZUM LENKGEHÄUSE
Gültig ab Ass. Nr. 53103 – Nicht für GD
aus £128,02
aus £128,02
# 040
MPN: 209769
RECHTES DRUCKROHR VOM VERBINDUNGSSTÜCK ZUM LENKGEHÄUSE
Gültig ab Ass. Nr. 53103 – Gültig für GD#
aus £128,02
aus £128,02
Dieses Teil ersetzt die Teilenummer 185515 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 102741
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 14499324
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14499301, die wir auf Lager haben
# 043
MPN: 124034
HALTERUNG MIT HÜLSE
aus £1,29
aus £1,29
