103 - Zentrale Seitenelemente und Platten

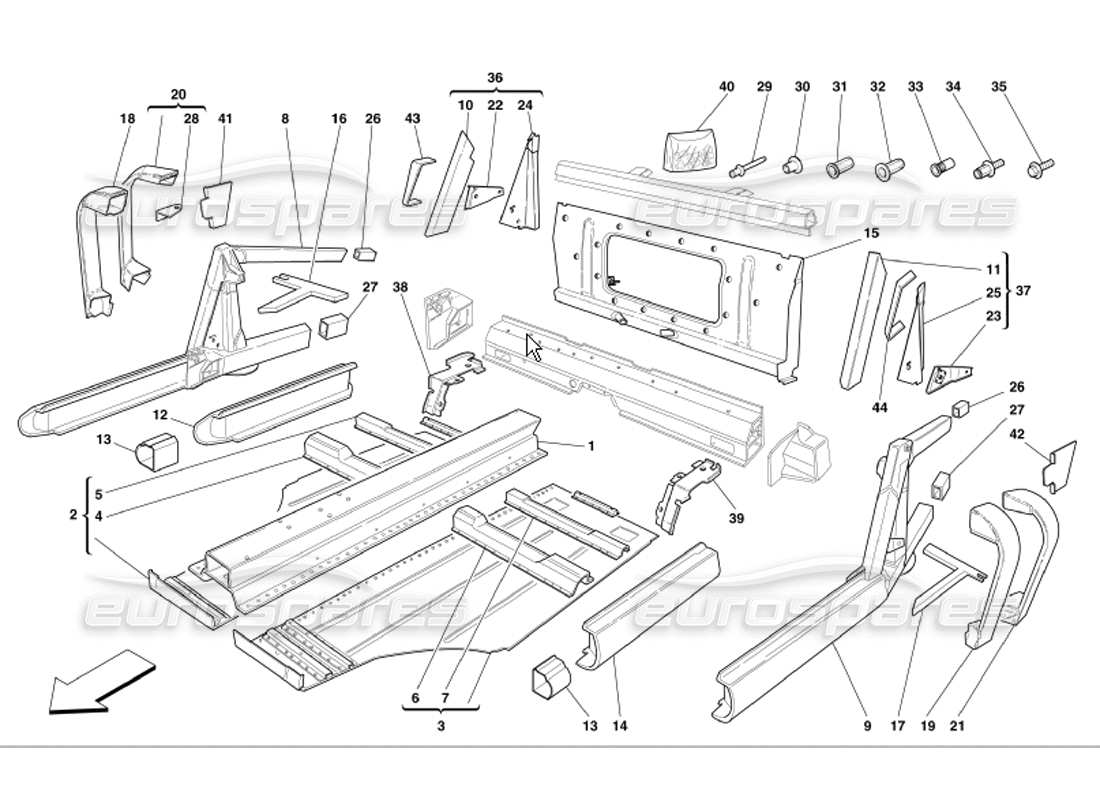

Ferrari 360 Modena Central Side Elements and Plates Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 65942800
VOLLSTÄNDIGER TUNNEL
aus £985,32
aus £985,32
# 002
MPN: 65942600
VOLLSTÄNDIGER RECHTER SEITLICHER HALBBODEN
Nicht für GD
aus £2.216,72
aus £2.216,72
# 002
MPN: 66451500
VOLLSTÄNDIGER RECHTER SEITLICHER HALBBODEN
Gültig für GD
aus £1.593,07
aus £1.593,07
# 003
MPN: 65942700
VOLLSTÄNDIGER LINKER SEITLICHER HALBBODEN
Nicht für GD
aus £2.216,72
aus £2.216,72
# 003
MPN: 66451600
VOLLSTÄNDIGER LINKER SEITLICHER HALBBODEN
Gültig für GD
aus £1.593,07
aus £1.593,07
# 004
MPN: 6166250
RECHTER VORDERER QUERTRÄGER
aus £240,04
aus £240,04
Dieses Teil ersetzt die Teilenummer 166250
# 005
MPN: 6166251
RECHTER HINTERER QUERTRÄGER
aus £227,17
aus £227,17
Dieses Teil ersetzt die Teilenummer 166251
# 006
MPN: 6166150
LINKER VORDERER QUERTRÄGER
aus £240,04
aus £240,04
Dieses Teil ersetzt die Teilenummer 166150
# 007
MPN: 6166151
LINKER HINTERER QUERTRÄGER
aus £218,21
aus £218,21
Dieses Teil ersetzt die Teilenummer 166151
# 008
MPN: 65940900
RECHTER SEITLICHER HINTERER QUERTRÄGER
Gültig bis Fahrzeug-Nr. 127704
aus £2.772,06
aus £2.772,06
# 008
MPN: 67411000
RECHTER SEITLICHER HINTERER QUERTRÄGER
Gültig bis Fahrzeug-Nr. 127705
aus £2.976,38
aus £2.976,38
# 009
MPN: 65941000
LINKER SEITLICHER HINTERER QUERTRÄGER
Gültig ab Fahrzeug-Nr. 127705
aus £2.772,06
aus £2.772,06
# 009
MPN: 67411200
LINKER SEITLICHER HINTERER QUERTRÄGER
Gültig ab Fahrzeug-Nr. 127705
aus £4.222,38
aus £4.222,38
# 010
MPN: 166232
RECHTER VERSTÄRKUNGSRAHMEN
Ersetzung
Ersetzung
# 011
MPN: 166132
VERSTÄRKUNGSRAHMEN LINKS
aus £28,33
aus £28,33
Dieses Teil ersetzt die Teilenummer 985166132
# 012
MPN: 65942400
RECHTER QUERTRÄGER
Gültig bis Fahrzeug-Nr. 127704
aus £1.230,74
aus £1.230,74
# 012
MPN: 67386100
RECHTER QUERTRÄGER
Gültig ab Fahrzeug-Nr. 127705
aus £1.230,74
aus £1.230,74
# 013
MPN: 181981
KERN ZUR REPARATUR
aus £9,19
aus £9,19
Dieses Teil ersetzt die Teilenummer 985181981
# 014
MPN: 65942500
QUERTRÄGER LINKS
Gültig bis Fahrzeug-Nr. 127704
aus £1.230,74
aus £1.230,74
# 014
MPN: 67386000
QUERTRÄGER LINKS
Gültig ab Fahrzeug-Nr. 127705
aus £707,92
aus £707,92
# 015
MPN: 66395111
KOMPLETTES HECKSCHUTZ
aus £853,07
aus £853,07
Dieses Teil ersetzt die Teilenummer 166343 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 64811011
RECHTER HINTERER BEFESTIGUNGSRAHMEN
ersetzt: 64811000
aus £134,04
aus £134,04
Dieses Teil ersetzt die Teilenummer 64811000
# 016
MPN: 64811011
RECHTER HINTERER BEFESTIGUNGSRAHMEN
aus £134,04
aus £134,04
Dieses Teil ersetzt die Teilenummer 64811000
# 017
MPN: 64811111
LINKER HINTERER BEFESTIGUNGSRAHMEN
aus £134,04
aus £134,04
Dieses Teil ersetzt die Teilenummer 64811100
# 018
MPN: 65153400
RECHTE VORDERSEITE
aus £580,86
aus £580,86
# 019
MPN: 65153500
LINKES FRONTSEITENFORMTEIL
Ersetzung
Ersetzung
# 020
MPN: 65998100
RECHTE HINTERE SEITENFORM
aus £156,80
aus £156,80
# 021
MPN: 65998211
LINKES HINTERES SEITENFORMTEIL
aus £348,80
aus £348,80
Dieses Teil ersetzt die Teilenummer 65998200
# 022
MPN: 64804300
VERSTÄRKUNG ZUR BEFESTIGUNG DES RECHTEN AUFWICKLERS
aus £43,85
aus £43,85
Dieses Teil ersetzt die Teilenummer 64803900
# 022
MPN: 64804300
VERSTÄRKUNG ZUR BEFESTIGUNG DES RECHTEN AUFWICKLERS
aus £43,85
aus £43,85
Dieses Teil ersetzt die Teilenummer 64803900
# 023
MPN: 64804400
VERSTÄRKUNG ZUR BEFESTIGUNG DES AUFWICKLERS LINKS
aus £75,60
aus £75,60
Dieses Teil ersetzt die Teilenummer 64804000
# 023
MPN: 64804400
VERSTÄRKUNG ZUR BEFESTIGUNG DES AUFWICKLERS LINKS
aus £75,60
aus £75,60
Dieses Teil ersetzt die Teilenummer 64804000
# 024
MPN: 64803500
RECHTE SEITLICHE FORM
aus £7,25
aus £7,25
Dieses Teil ersetzt die Teilenummer 64803511
# 025
MPN: 64803600
SEITLICHES FORMTEIL LINKS
Ersetzung
Ersetzung
# 026
MPN: 181980
OBERER INNERER KERN
aus £174,04
aus £174,04
Dieses Teil ersetzt die Teilenummer 985181980
# 027
MPN: 181979
UNTERER INNENKERN
aus £6,51
aus £6,51
Dieses Teil ersetzt die Teilenummer 985181979
# 028
MPN: 177542
HALTER FÜR ÖLKÜHLER
aus £2,07
aus £2,07
# 029
MPN: 66292200
STANDARD-KOPFNIET
aus £1,44
aus £1,44
# 029
MPN: 66292300
HALBE UMGETOPFTE KOPFNIET
aus £0,96
aus £0,96
# 030
MPN: 65133800
NIET L. 6,4 MM
aus £0,47
aus £0,47
# 031
MPN: 15180411
BLINDESAGONALE NIET
aus £0,81
aus £0,81
# 031
MPN: 15624211
ESAGONALER NIET M4
aus £0,81
aus £0,81
# 031
MPN: 15624311
ESAGONALER NIET M5
aus £1,90
aus £1,90
# 031
MPN: 15624411
ESAGONALER NIET M6
aus £0,87
aus £0,87
# 031
MPN: 15624511
ESAGONALER NIET M8
Ersetzung
Ersetzung
# 032
MPN: 65151200
NIET M6
aus £0,47
aus £0,47
# 033
MPN: 166101
NIET M4
aus £0,73
aus £0,73
# 033
MPN: 179299
NIET M10 BLIND
aus £3,97
aus £3,97
# 033
MPN: 65135000
NIET M8
aus £0,62
aus £0,62
# 033
MPN: 65319800
NIET M8 BLIND
aus £0,47
aus £0,47
# 033
MPN: 65930400
NIET M6
aus £0,50
aus £0,50
# 034
MPN: 65065400
STUD ESAGONALER KOPF M6
aus £1,66
aus £1,66
# 035
MPN: 13836971
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 18770124
# 036
MPN: 66464800
OBERER RH-PLATTENRAHMEN
aus £374,19
aus £374,19
# 037
MPN: 66464900
OBERER RAHMEN DES LINKEN PANELS
aus £374,19
aus £374,19
# 038
MPN: 65386100
RH-STÜTZE ZENTRALE ÜBERLAPPUNG
Ersetzung
Ersetzung
# 039
MPN: 65386200
LINKE UNTERSTÜTZUNG MITTELÜBERLAPPUNG
Ersetzung
Ersetzung
# 040
MPN: 70000950
EINSÄTZE-KIT ZUR REPARATUR
aus £957,91
aus £957,91
# 041
MPN: 182624
RH-KRAFTSTOFFTANK-SCHUTZPLATTE
aus £53,01
aus £53,01
# 042
MPN: 182623
KRAFTSTOFFTANK-SCHUTZPLATTE LINKS
aus £53,01
aus £53,01
# 043
MPN: 65903600
RH STRIKER-VERSTÄRKUNG
aus £3,38
aus £3,38
Dieses Teil ersetzt die Teilenummer 65903611
# 044
MPN: 65903700
VERSTÄRKUNG DES LINKEN Stürmers
Ersetzung
Ersetzung
