105 - Untergruppen der hinteren Rahmenelemente

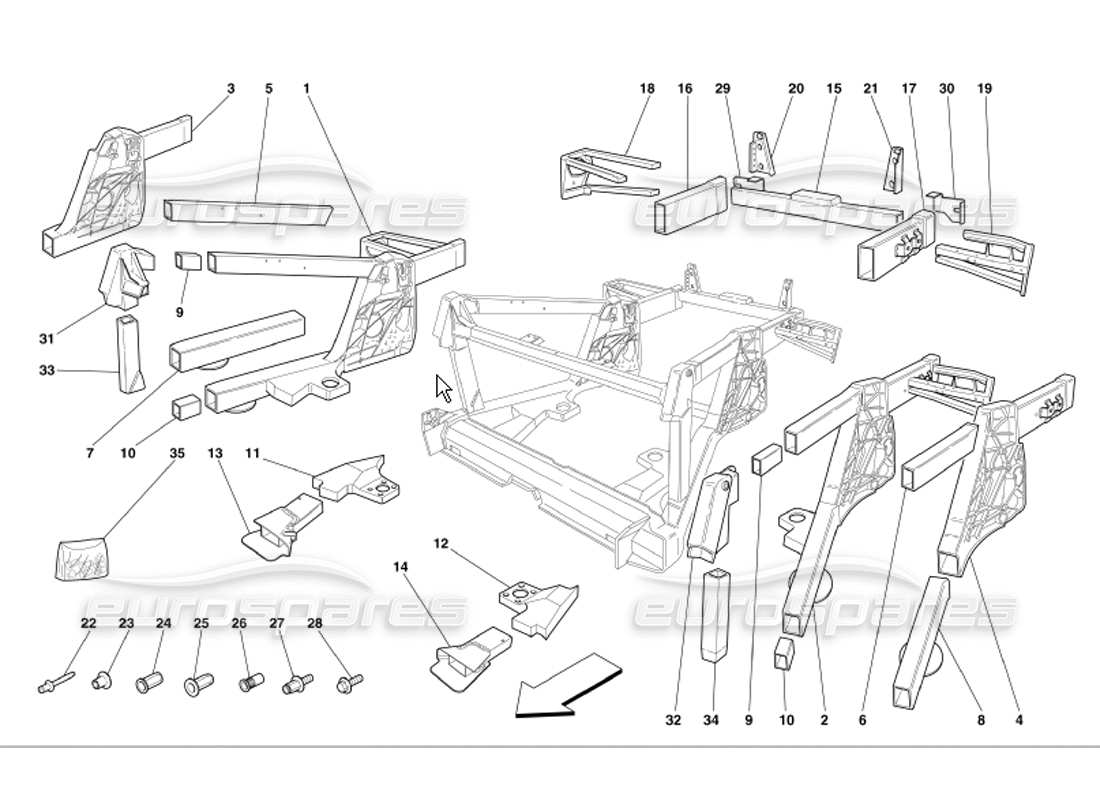

Ferrari 360 Modena Frame Rear Elements Sub-Groups Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 66214900

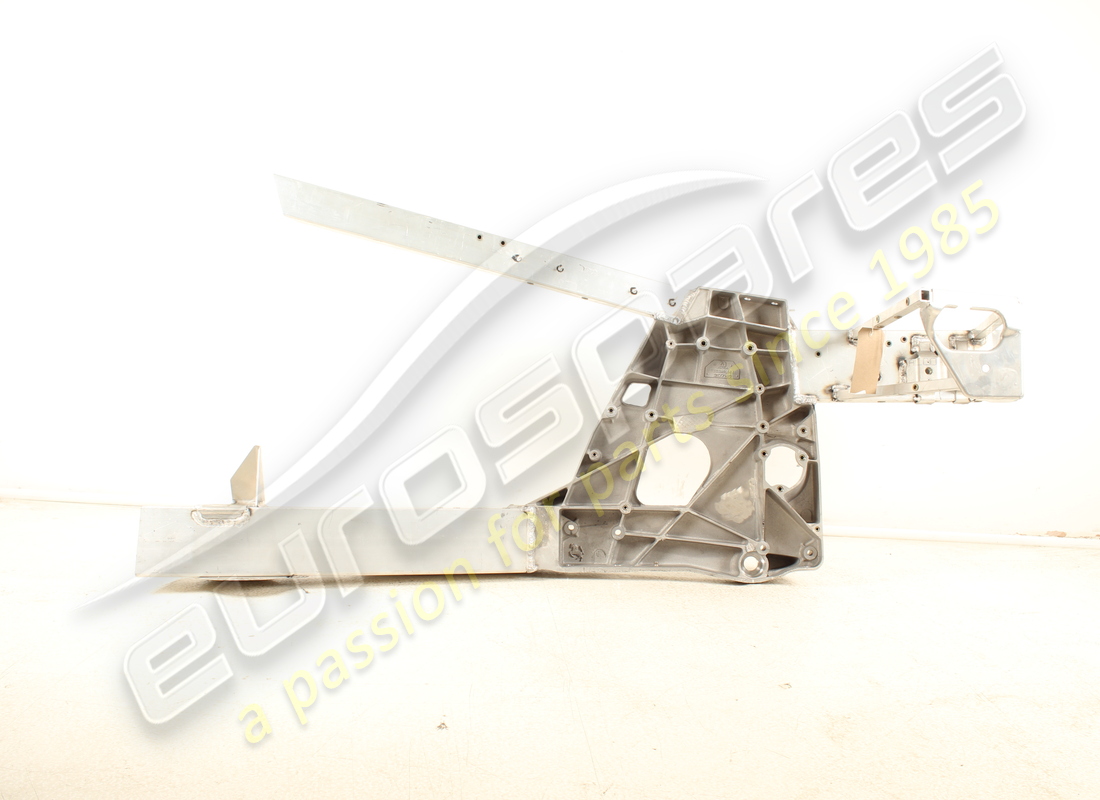

Kompletter rechter Seitenrahmen
Gültig bis Fahrzeug-Nr. 120068 für GS und 120193 für GD
aus £2.215,91
aus £2.215,91
Dieses Teil ersetzt die Teilenummer 65941400
# 001
MPN: 66453300
Kompletter rechter Seitenrahmen
Gültig ab Fahrzeug-Nr. 120069 für GS und 120194 für GD
aus £2.215,91
aus £2.215,91
Dieses Teil ersetzt die Teilenummer 66453100
# 002
MPN: 66290100
KOMPLETT LINKER SEITENRAHMEN
Gültig bis Fahrzeug-Nr. 120068 für GS und 120193 für GD
aus £2.215,91
aus £2.215,91
Dieses Teil ersetzt die Teilenummer 65941200, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 66453400
KOMPLETT LINKER SEITENRAHMEN
Gültig ab Fahrzeug-Nr. 120069 für GS und 120194 für GD
aus £2.215,91
aus £2.215,91
Dieses Teil ersetzt die Teilenummer 66453200
# 003
MPN: 65941800
SEITLICHES GUSSTEIL HINTEN RECHTS
Gültig bis Fahrzeug-Nr. 120068 für GS und 120193 für GD
aus £1.813,61
aus £1.813,61
# 003
MPN: 66453500
SEITLICHES GUSSTEIL HINTEN RECHTS
Gültig ab Fahrzeug-Nr. 120069 für GS und 120194 für GD
aus £1.911,40
aus £1.911,40
# 004
MPN: 65941900
SEITLICHES GUSSTEIL HINTEN LINKS
Gültig bis Fahrzeug-Nr. 120068 für GS und 120193 für GD
aus £1.813,61
aus £1.813,61
# 004
MPN: 66453600
SEITLICHES GUSSTEIL HINTEN LINKS
Gültig ab Fahrzeug-Nr. 120069 für GS und 120194 für GD
aus £1.911,40
aus £1.911,40
# 005
MPN: 166227
RECHTER OBERER RAHMEN
aus £147,44
aus £147,44
# 006
MPN: 166127
LINKER OBERRAHMEN
aus £163,62
aus £163,62
# 007
MPN: 166235
RECHTER UNTERER RAHMEN
nicht als Ersatzteil - ersetzt durch 66465000
Ersetzung
Ersetzung
# 007
MPN: 66465000
RECHTER UNTERER RAHMEN
aus £288,37
aus £288,37
Dieses Teil ersetzt die Teilenummer 166235
# 008
MPN: 166135
LINKER UNTERER RAHMEN
nicht als Ersatzteil - ersetzt durch 66465100
Ersetzung
Ersetzung
# 008
MPN: 66465100
LINKER UNTERER RAHMEN
aus £288,37
aus £288,37
Dieses Teil ersetzt die Teilenummer 166135
# 009
MPN: 181980
KERN ZUR REPARATUR
aus £175,55
aus £175,55
Dieses Teil ersetzt die Teilenummer 985181980
# 010
MPN: 181979
KERN ZUR REPARATUR
aus £6,56
aus £6,56
Dieses Teil ersetzt die Teilenummer 985181979
# 011
MPN: 166237
RECHTE HALTERUNG DES MOTORS
Nicht als Ersatzteil – Gültig bis Fahrzeug 120068 für GS und 120193for GD – Bei Fahrzeugen mit alter Lösung zur gemeinsamen Montage durch 6187237 + 6187137 ersetzen
Ersetzung
Ersetzung
# 011
MPN: 195208
RECHTE HALTERUNG DES MOTORS
Gültig ab Fahrzeug-Nr. 120069 für GS und 120194 für GD – Gültig ab Fahrzeug-Nr. 138028
Ersetzung
Ersetzung
# 011
MPN: 6187237
RECHTE HALTERUNG DES MOTORS
Gültig ab Fahrzeug-Nr. 120069 für GS und 120194 für GD – Gültig bis Fahrzeug-Nr. 138027
aus £917,54
aus £917,54
Dieses Teil ersetzt die Teilenummer 166237 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 166137
LINKE HALTERUNG DES MOTORS
Nicht als Ersatzteil - Gültig bis Fahrzeug-Nr. 120068 für GS und 120193for GD – Für Fahrzeuge mit alter Lösung durch 6187237 + 6187137 ersetzen, um sie zusammen zu montieren
Ersetzung
Ersetzung
# 012
MPN: 195207
LINKE HALTERUNG DES MOTORS
Gültig ab Fahrzeug-Nr. 138028
Ersetzung
Ersetzung
# 012
MPN: 6187137
LINKE HALTERUNG DES MOTORS
Gültig ab Fahrzeug-Nr. 120069 für GS und 120194 für GD – Gültig bis Fahrzeug-Nr. 138027
aus £646,78
aus £646,78
Dieses Teil ersetzt die Teilenummer 166137 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 65942200
RECHTE UNTERSTÜTZUNG FÜR HALTERUNG
aus £756,91
aus £756,91
Dieses Teil ersetzt die Teilenummer 65942211
# 014
MPN: 65942311
LINKE STÜTZHALTERUNG
aus £414,35
aus £414,35
Dieses Teil ersetzt die Teilenummer 65942300
# 015
MPN: 183978
QUERTRÄGER DER HINTEREN STOßSTANGE
aus £259,97
aus £259,97
Dieses Teil ersetzt die Teilenummer 166321
# 016
MPN: 183834
RECHTER HINTERER RAHMEN
aus £308,13
aus £308,13
Dieses Teil ersetzt die Teilenummer 166223
# 017
MPN: 183833
HINTERER RAHMEN LINKS
aus £442,35
aus £442,35
Dieses Teil ersetzt die Teilenummer 166123
# 018
MPN: 64810000
RECHTER HINTERER KOTFLÜGELRAHMEN
aus £140,30
aus £140,30
# 019
MPN: 65995500
HINTERER KOTFLÜGELRAHMEN LINKS
aus £325,50
aus £325,50
Dieses Teil ersetzt die Teilenummer 64810100
# 019
MPN: 65995500
HINTERER KOTFLÜGELRAHMEN LINKS
aus £325,50
aus £325,50
Dieses Teil ersetzt die Teilenummer 64810100
# 020
MPN: 65151600
RECHTE SEITLICHE HALTERUNG
nicht als Ersatzteil - ersetzt durch 65151611
Ersetzung
Ersetzung
# 020
MPN: 65151611
RECHTE SEITLICHE HALTERUNG
aus £128,33
aus £128,33
Dieses Teil ersetzt die Teilenummer 65151600
# 021
MPN: 65151700
LINKE SEITENHALTERUNG
nicht als Ersatzteil - ersetzt durch 65151711
Ersetzung
Ersetzung
# 021
MPN: 65151711
LINKE SEITENHALTERUNG
aus £128,33
aus £128,33
Dieses Teil ersetzt die Teilenummer 65151700
# 022
MPN: 66292200
STANDARD-KOPFNIET
aus £1,44
aus £1,44
# 022
MPN: 66292300
HALBE UMGETOPFTE KOPFNIET
aus £0,96
aus £0,96
# 023
MPN: 65133800
NIET L. 6,4 MM
aus £0,47
aus £0,47
# 024
MPN: 15180411
BLINDESAGONALE NIET
aus £0,81
aus £0,81
# 024
MPN: 15624211
ESAGONALER NIET M4
aus £0,81
aus £0,81
# 024
MPN: 15624311
ESAGONALER NIET M5
aus £1,91
aus £1,91
# 024
MPN: 15624411
ESAGONALER NIET M6
aus £0,87
aus £0,87
# 024
MPN: 15624511
ESAGONALER NIET M8
Ersetzung
Ersetzung
# 025
MPN: 65151200
NIET M6
aus £0,47
aus £0,47
# 026
MPN: 166101
NIET M4
aus £0,73
aus £0,73
# 026
MPN: 179299
NIET M10 BLIND
aus £3,97
aus £3,97
# 026
MPN: 65135000
NIET M8
aus £0,62
aus £0,62
# 026
MPN: 65319800
NIET M8 BLIND
aus £0,47
aus £0,47
# 026
MPN: 65930400
NIET M6
aus £0,50
aus £0,50
# 027
MPN: 65065400
STUD ESAGONALER KOPF M6
aus £1,66
aus £1,66
# 028
MPN: 13836971
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 18770124
# 029
MPN: 166288
RECHTE HALTERUNG
aus £12,32
aus £12,32
# 030
MPN: 166188
Linke Halterung
aus £12,32
aus £12,32
# 031
MPN: 6166261
RH OBERE FUSION HINTERE SÄULE
aus £237,73
aus £237,73
Dieses Teil ersetzt die Teilenummer 166261 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 6166161
LINKE OBERE FUSION-HINTERE SÄULE
aus £237,73
aus £237,73
Dieses Teil ersetzt die Teilenummer 166161 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 66051200
KOMPLETTE RECHTE RÜCKSEITE
Ersetzung
Ersetzung
# 034
MPN: 66051100
KOMPLETTE LINKE RÜCKSEITE
aus £302,96
aus £302,96
# 035
MPN: 70000950
EINSÄTZE-KIT ZUR REPARATUR
aus £957,91
aus £957,91
