141 - Klimaanlage

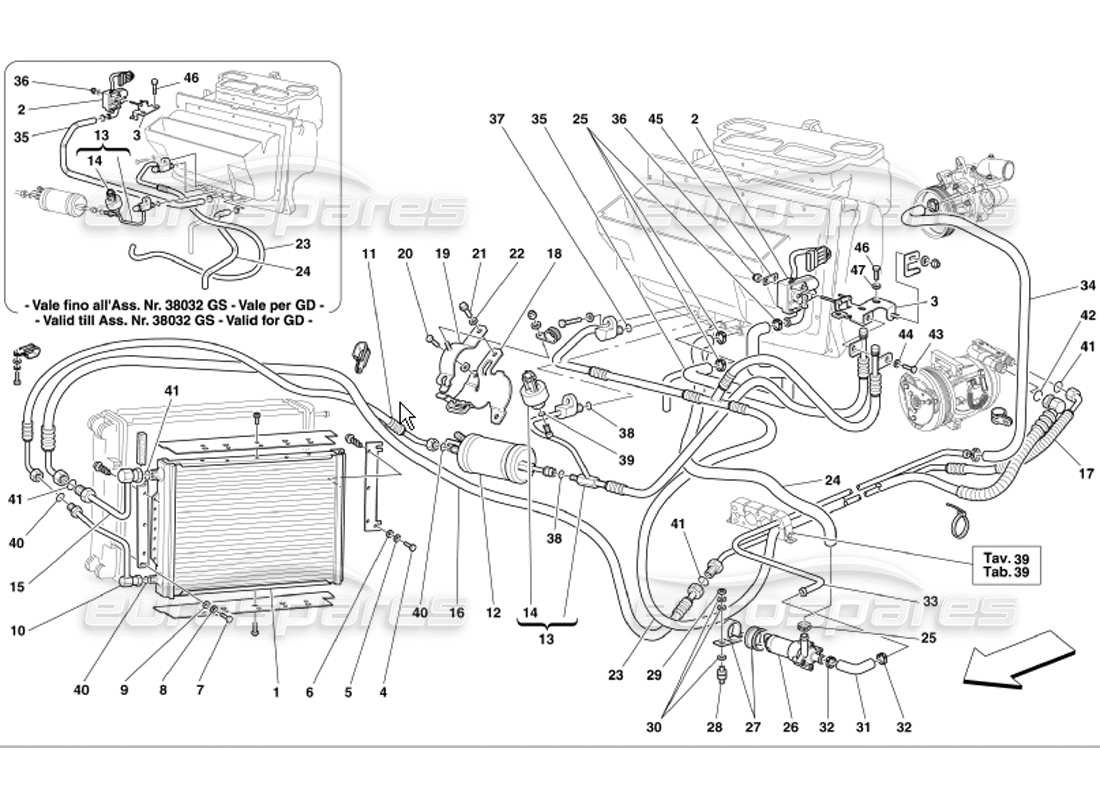

Ferrari 360 Modena Air Conditioning System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 178565
AC-KONDENSATOR
aus £319,43
aus £319,43
# 002
MPN: 65066400
TGK-VENTIL
aus £182,47
aus £182,47
# 003
MPN: 65848400
HALTERUNG ZUR VENTILBEFESTIGUNG
- Gültig bis Ass. Nr. 38032 – Nicht für GD
aus £4,42
aus £4,42
# 003
MPN: 65882200
HALTERUNG ZUR VENTILBEFESTIGUNG
- Gültig für GD
aus £8,11
aus £8,11
# 003
MPN: 66150300
HALTERUNG ZUR VENTILBEFESTIGUNG
- Gültig ab Ass. Nr. 38033 – Nicht für GD
aus £13,20
aus £13,20
Dieses Teil ersetzt die Teilenummer 81035400
# 004
MPN: 10902124
SCHRAUBEN
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 10902111 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 14496424
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14496401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 60909500
SCHRAUBEN
aus £1,22
aus £1,22
# 008
MPN: 12601274
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 65830900
LIEFERUNG METALLROHR
aus £207,62
aus £207,62
# 011
MPN: 65830700
SCHLAUCH VOM KONDENSATOR ZUM FILTER
aus £88,24
aus £88,24
# 012
MPN: 65628300

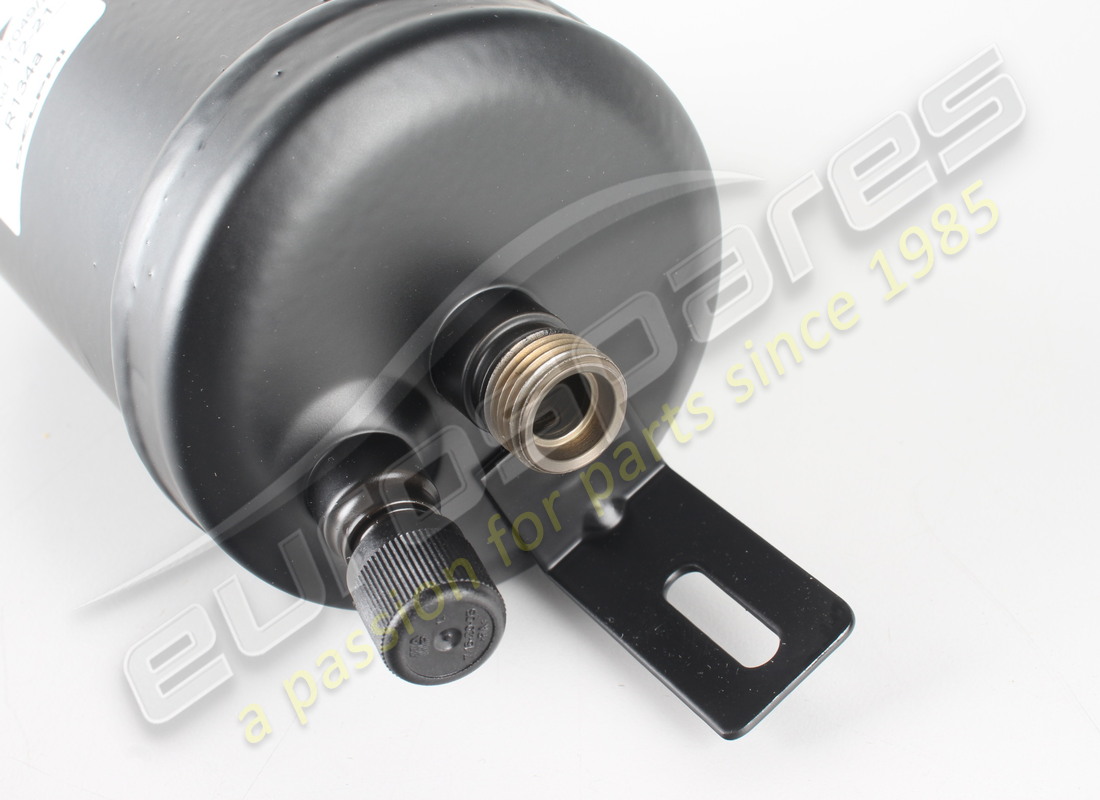

ENTWÄSSERUNGSFILTER
aus £73,98
aus £73,98
# 013
MPN: 65898700
ROHR VOM FILTER ZUM AC-SYSTEM
- Gültig bis Ass. Nr. 38032 – Nicht für GD
aus £273,69
aus £273,69
# 013
MPN: 66090200
ROHR VOM FILTER ZUM AC-SYSTEM
- Gültig für GD
aus £275,11
aus £275,11
Dieses Teil ersetzt die Teilenummer 66643000 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 66147900
ROHR VOM FILTER ZUM AC-SYSTEM
- Gültig ab Ass. Nr. 38033 – Nicht für GD
aus £217,25
aus £217,25
# 014
MPN: 65628200

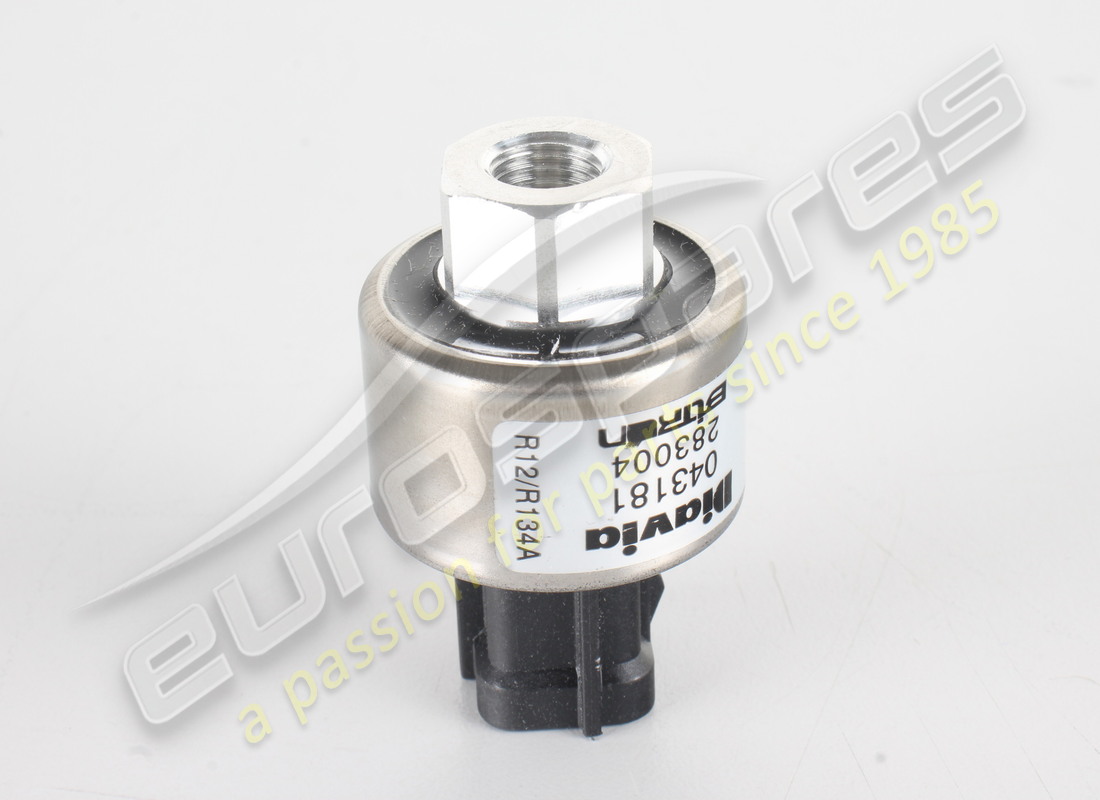

PRESSOSTAT
aus £95,82
aus £95,82
# 015
MPN: 65830800
EINLASS-METALLROHR
aus £179,31
aus £179,31
# 016
MPN: 65744300
ROHR VOM UNTERBODENROHR ZUM VERFLÜSSIGER
- Gültig für GD
aus £179,31
aus £179,31
# 016
MPN: 65830600
ROHR VOM UNTERBODENROHR ZUM VERFLÜSSIGER
- Nicht für GD
aus £188,75
aus £188,75
# 017
MPN: 65230500
UNTERBODEN-FÖRDERROHR VOM KOMPRESSOR
aus £239,86
aus £239,86
# 018
MPN: 65539400
FILTERUNTERSTÜTZUNG
- Nicht für GD
aus £3,33
aus £3,33
# 018
MPN: 65880700
FILTERUNTERSTÜTZUNG
- Gültig für GD
aus £11,57
aus £11,57
# 019
MPN: 65547700
Halterung
- Nicht für GD
aus £2,18
aus £2,18
# 019
MPN: 65880900
Halterung
- Gültig für GD
aus £2,55
aus £2,55
# 020
MPN: 10902224
SCHRAUBEN
aus £0,53
aus £0,53
# 021
MPN: 13840511
SCHRAUBEN
- Nicht als Ersatzteil - Ersetzt durch 68721400
aus £2,47
aus £2,47
# 021
MPN: 68721400
SCHRAUBEN
aus £0,57
aus £0,57
# 022
MPN: 12644424
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12644401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 65921100
ROHR VOM AC-SYSTEM ZUM KOMPRESSOR
- Gültig bis Ass. Nr. 38032 GS – Gültig für GD
aus £91,63
aus £91,63
Dieses Teil ersetzt die Teilenummer 65231000 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 66148000
ROHR VOM AC-SYSTEM ZUM KOMPRESSOR
- Gültig ab Ass. Nr. 38033 GS – Nicht für GD
aus £181,68
aus £181,68
# 024
MPN: 65460800
ROHR VON DER MINIMALPUMPE ZUM AC-SYSTEM
- Nicht für GD
aus £112,52
aus £112,52
# 024
MPN: 65744600
ROHR VON DER MINIMALPUMPE ZUM AC-SYSTEM
- Gültig für GD
aus £27,36
aus £27,36
# 025
MPN: 13000390
SCHRAUBKRAGEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 65460300
MINIMALE PUMPE
aus £140,15
aus £140,15
Dieses Teil ersetzt die Teilenummer 70000900 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 63994900
KOMPLETTE HALTERUNG
aus £4,42
aus £4,42
Dieses Teil ersetzt die Teilenummer 64246500
# 028
MPN: 142202

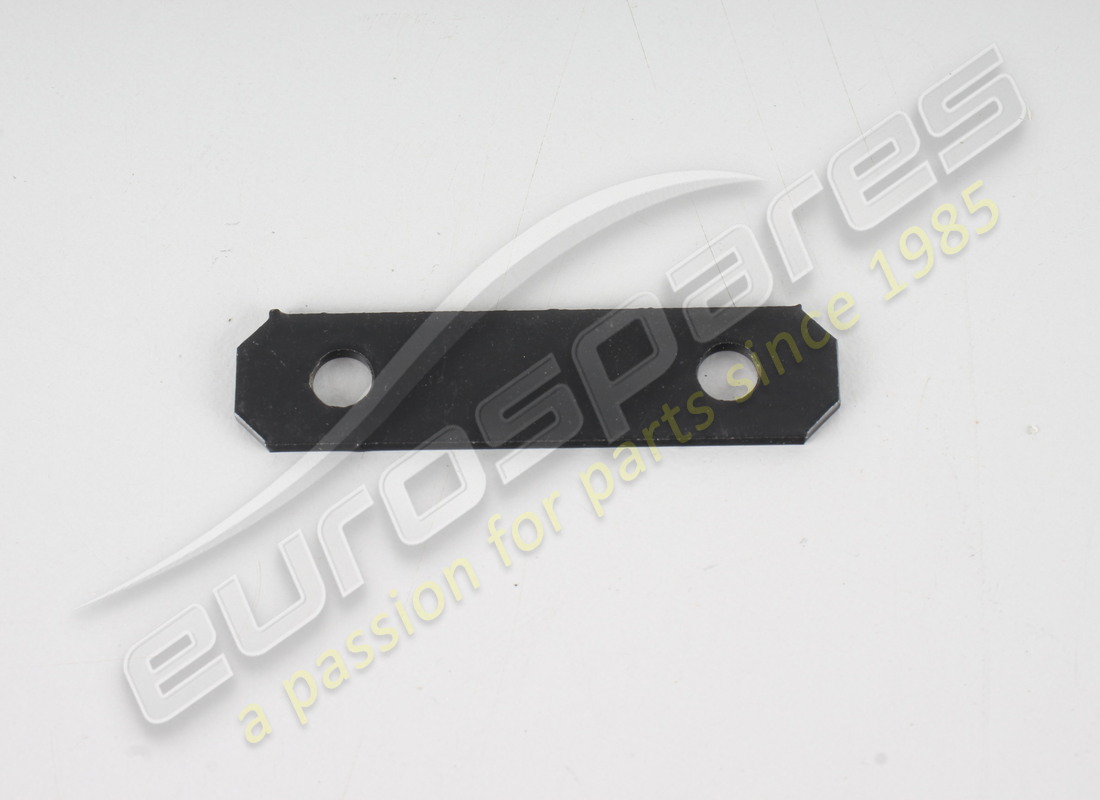

UNTERLAGE
aus £14,56
aus £14,56
# 029
MPN: 15896214
NUSS
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15896211
# 030
MPN: 10571570
Scheibe
aus £0,91
aus £0,91
# 031
MPN: 65460700
ROHR VOM UNTERBODENROHR ZUR MINIMUMPUMPE
aus £30,10
aus £30,10
# 032
MPN: 13000390
SCHRAUBKRAGEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 65231400
WASSERLEITUNG UNTERBODEN
aus £29,56
aus £29,56
# 034
MPN: 65831500
ROHR VON DER WASSERPUMPE ZUM UNTERBODENROHR
aus £113,24
aus £113,24
# 035
MPN: 65231700
ROHR VOM AC-HEIZGERÄT ZUM TGK-VENTIL
- Nicht für GD
aus £10,37
aus £10,37
# 035
MPN: 65744700
ROHR VOM AC-HEIZGERÄT ZUM TGK-VENTIL
- Gültig bis Ass. Nr. 38032 GS – Gültig für GD
aus £19,83
aus £19,83
# 036
MPN: 14078010
NUSS
aus £0,86
aus £0,86
# 036
MPN: 62790300
NUSS
- Gültig ab Ass. Nr. 38033 GS – Nicht für GD
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12574011 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 66309800
ODER DICHTUNG
aus £2,58
aus £2,58
# 038
MPN: 66309700
ODER DICHTUNG
aus £6,83
aus £6,83
# 039
MPN: 66309600
ODER DICHTUNG
aus £1,24
aus £1,24
# 040
MPN: 66309300
ODER DICHTUNG
aus £1,02
aus £1,02
Dieses Teil ersetzt die Teilenummer 175835, die wir auf Lager haben
# 041
MPN: 66309400
ODER DICHTUNG
aus £11,17
aus £11,17
# 042
MPN: 66309500
ODER DICHTUNG
aus £11,63
aus £11,63
# 043
MPN: 10977524
SCHRAUBEN
- Gültig ab Ass. Nr. 38033 – Nicht für GD
aus £0,53
aus £0,53
# 044
MPN: 11188079
Scheibe
- Gültig ab Ass. Nr. 38033 – Nicht für GD
aus £0,71
aus £0,71
# 045
MPN: 65929400
KLEINER TELLER
- Gültig ab Ass. Nr. 38033 – Nicht für GD
aus £1,68
aus £1,68
# 046
MPN: 11193274
SCHRAUBEN
- Gültig ab Ass. Nr. 38033 GS – Nicht für GD
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11193279, die wir auf Lager haben
# 046
MPN: 15210624
SCHRAUBEN
- Gültig bis Ass. Nr. 38032 GS – Gültig für GD
aus £1,42
aus £1,42
# 047
MPN: 11193274
Scheibe
- Gültig ab Ass. Nr. 38033 GS – Nicht für GD
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11193279, die wir auf Lager haben
