ferrari 360 spider wellenräder verlegen teilediagramm

035 - Wellenräder verlegen

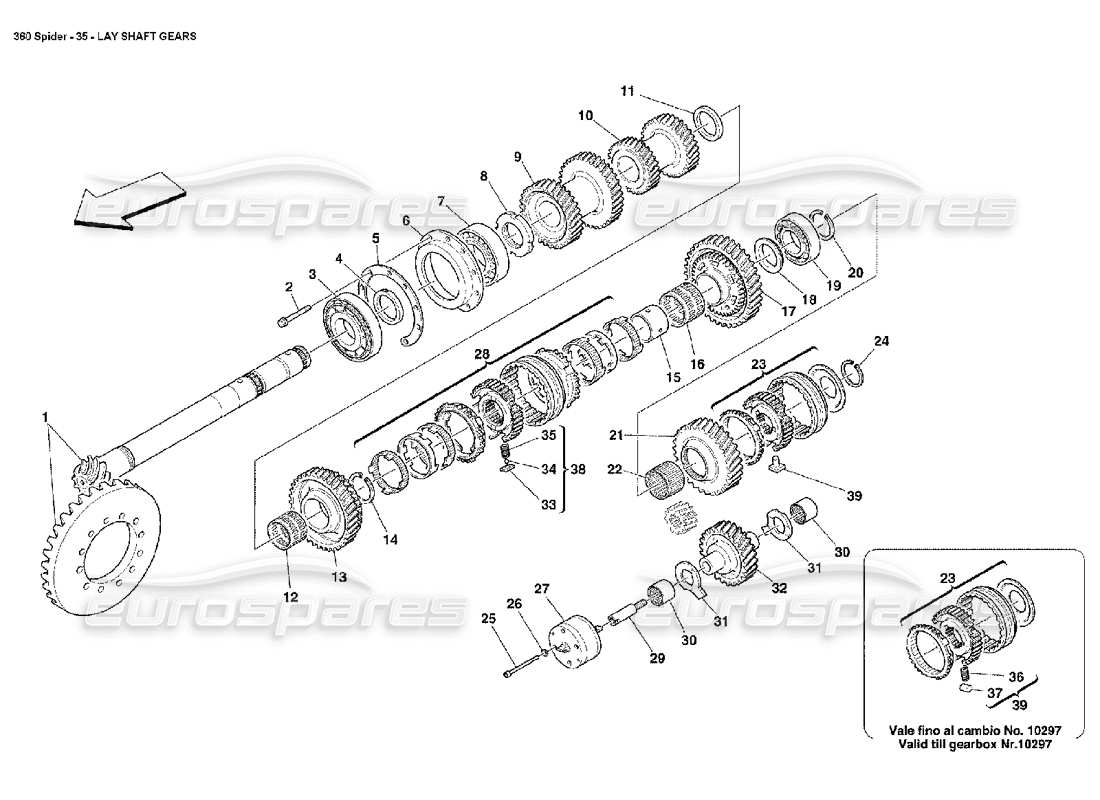

Ferrari 360 Spider Lay Shaft Gears Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
                                                  #
                                                  Artikelnummer
                                                  Beschreibung
                                                  Preis
                                                  # 001
                                                  MPN: 185023
                                                  VOLLSTÄNDIGES SCHNEIDER-SET
                                                  aus £3.957,30
                                                  aus £3.957,30
                                                  # 002
                                                  MPN: 16287730
                                                  SCHRAUBEN
                                                  aus £2,24
                                                  aus £2,24
                                                  # 002
                                                  MPN: 16287731
                                                  SCHRAUBEN
                                                  - Nicht als Ersatzteil - Ersetzt durch 16287730
                                                  aus £1,11
                                                  aus £1,11
                                                  # 003
                                                  MPN: 185022
                                                  ROLLENLAGER
                                                  aus £87,48
                                                  aus £87,48
                                                  # 004
                                                  MPN: 185045
                                                  RING REGISTRIEREN
                                                  - Dicke mm. 7,10
                                                  aus £17,93
                                                  aus £17,93
                                                  # 004
                                                  MPN: 185046
                                                  RING REGISTRIEREN
                                                  - Dicke mm. 6,85 – Mögliche Anpassung
                                                  aus £17,93
                                                  aus £17,93
                                                  # 004
                                                  MPN: 185047
                                                  RING REGISTRIEREN
                                                  - Dicke mm. 6,60 – Mögliche Anpassung
                                                  aus £17,93
                                                  aus £17,93
                                                  # 005
                                                  MPN: 185042
                                                  RING REGISTRIEREN
                                                  - Dicke mm. 2,8
                                                  aus £5,66
                                                  aus £5,66
                                                  # 005
                                                  MPN: 185043
                                                  RING REGISTRIEREN
                                                  - Dicke mm. 2,5 – Mögliche Anpassung
                                                  aus £9,79
                                                  aus £9,79
                                                  # 005
                                                  MPN: 185044
                                                  RING REGISTRIEREN
                                                  - Dicke mm. 2,2 – Mögliche Anpassung
                                                  aus £15,15
                                                  aus £15,15
                                                  # 007
                                                  MPN: 185021
                                                  ROLLENLAGER
                                                  aus £77,51
                                                  aus £77,51
                                                  # 008
                                                  MPN: 185019
                                                  RINGMUTTER
                                                  - Nicht als Ersatzteil - Ersetzt durch 196667
                                                  aus £13,48
                                                  aus £13,48
                                                  # 008
                                                  MPN: 196667
                                                  RINGMUTTER
                                                  aus £32,68
                                                  aus £32,68
                                                  Dieses Teil ersetzt die Teilenummer 185019
                                                  # 009
                                                  MPN: 185018
                                                  3RD UND 4TH ANGETRIEBENES ZAHNRAD
                                                  aus £935,69
                                                  aus £935,69
                                                  # 010
                                                  MPN: 185017
                                                  5TH UND 6TH ANGETRIEBENES ZAHNRAD
                                                  aus £651,49
                                                  aus £651,49
                                                  # 011
                                                  MPN: 183974
                                                  RING
                                                  - Dicke mm. 4,30
                                                  aus £18,57
                                                  aus £18,57
                                                  # 011
                                                  MPN: 185038
                                                  RING
                                                  - Dicke mm. 3,95 – Mögliche Anpassung
                                                  aus £17,93
                                                  aus £17,93
                                                  # 011
                                                  MPN: 185039
                                                  RING
                                                  - Dicke mm. 3,60 – Mögliche Anpassung
                                                  aus £17,93
                                                  aus £17,93
                                                  # 012
                                                  MPN: 184014
                                                  ROLLENKÄFIG
                                                  aus £10,49
                                                  aus £10,49
                                                  # 013
                                                  MPN: 183946
                                                  RITZEL FÜR 2ND ZAHNRAD
                                                  aus £762,70
                                                  aus £762,70
                                                  # 014
                                                  MPN: 183976
                                                  FLEXIBLER RING
                                                  - Dicke mm. 2,10
                                                  aus £6,73
                                                  aus £6,73
                                                  # 014
                                                  MPN: 185036
                                                  FLEXIBLER RING
                                                  - Dicke mm. 1,85 – Mögliche Anpassung
                                                  aus £19,67
                                                  aus £19,67
                                                  # 014
                                                  MPN: 185037
                                                  FLEXIBLER RING
                                                  - Dicke mm. 1,60 – Mögliche Anpassung
                                                  aus £23,95
                                                  aus £23,95
                                                  # 015
                                                  MPN: 183971
                                                  BUCHSE
                                                  aus £43,35
                                                  aus £43,35
                                                  # 016
                                                  MPN: 184016
                                                  ROLLENKÄFIG
                                                  aus £12,61
                                                  aus £12,61
                                                  # 017
                                                  MPN: 183945
                                                  RITZEL FÜR 1ST ZAHNRAD
                                                  aus £464,46
                                                  aus £464,46
                                                  # 018
                                                  MPN: 183972
                                                  RING
                                                  - Dicke mm. 5,10
                                                  aus £43,14
                                                  aus £43,14
                                                  # 018
                                                  MPN: 185040
                                                  RING
                                                  - Dicke mm. 4,85 – Mögliche Anpassung
                                                  aus £23,32
                                                  aus £23,32
                                                  # 018
                                                  MPN: 185041
                                                  RING
                                                  - Dicke mm. 4,60 – Mögliche Anpassung
                                                  aus £20,61
                                                  aus £20,61
                                                  # 019
                                                  MPN: 184020
                                                  ROLLENLAGER
                                                  aus £79,50
                                                  aus £79,50
                                                  # 021
                                                  MPN: 185168
                                                  RÜCKWÄRTSGANG
                                                  - Vale bis Getriebe Nr. 10297
                                                  aus £177,58
                                                  aus £177,58
                                                  Dieses Teil ersetzt die Teilenummer 183944
                                                  # 021
                                                  MPN: 193438
                                                  RÜCKWÄRTSGANG
                                                  - Gültig ab Getriebe-Nr. 10298
                                                  aus £347,95
                                                  aus £347,95
                                                  # 022
                                                  MPN: 184018
                                                  ROLLENKÄFIG
                                                  aus £15,73
                                                  aus £15,73
                                                  # 023
                                                  MPN: 185167
                                                  RÜCKWÄRTSGANG-KOMPLETTER SYNCHRONISATOR
                                                  - Vale bis Getriebe Nr. 10297
                                                  aus £307,30
                                                  aus £307,30
                                                  Dieses Teil ersetzt die Teilenummer 182355
                                                  # 023
                                                  MPN: 193439
                                                  RÜCKWÄRTSGANG-KOMPLETTER SYNCHRONISATOR
                                                  - Gültig ab Getriebe-Nr. 10298
                                                  aus £1.215,62
                                                  aus £1.215,62
                                                  # 025
                                                  MPN: 14303624
                                                  SCHRAUBEN
                                                  aus £0,47
                                                  aus £0,47
                                                  # 026
                                                  MPN: 10571379
                                                  Scheibe
                                                  aus £0,47
                                                  aus £0,47
                                                  # 027
                                                  MPN: 185048
                                                  BEARBOX-ÖLPUMPE
                                                  aus £430,89
                                                  aus £430,89
                                                  # 028
                                                  MPN: 185164
                                                  1ST UND 2ND GANG KOMPLETTE SYNCHRONISATOR
                                                  aus £737,44
                                                  aus £737,44
                                                  Dieses Teil ersetzt die Teilenummer 182298
                                                  # 029
                                                  MPN: 185050
                                                  STIFT
                                                  aus £33,14
                                                  aus £33,14
                                                  # 030
                                                  MPN: 184017
                                                  ROLLENKASTEN
                                                  aus £4,88
                                                  aus £4,88
                                                  # 031
                                                  MPN: 183975
                                                  RING
                                                  aus £14,04
                                                  aus £14,04
                                                  # 032
                                                  MPN: 183969
                                                  Leerlaufgetriebe für den Rückwärtsgang
                                                  aus £178,38
                                                  aus £178,38
                                                  # 033
                                                  MPN: 184991
                                                  PAD FÜR SYNCHRONISATOR
                                                  - Nicht als Ersatzteil, ersetzt durch 188320 - Siehe Ref.38
                                                  # 034
                                                  MPN: 184997
                                                  BALL
                                                  - Nicht als Ersatzteil, ersetzt durch 188320 - Siehe Ref.38
                                                  # 035
                                                  MPN: 184989
                                                  FRÜHLING FÜR BALL
                                                  - Nicht als Ersatzteil, ersetzt durch 188320 - Siehe Ref.38
                                                  aus £12,60
                                                  aus £12,60
                                                  # 036
                                                  MPN: 185015
                                                  FRÜHLING
                                                  - Nicht als Ersatzteil, ersetzt durch 188321 - Siehe Ref.39
                                                  aus £0,71
                                                  aus £0,71
                                                  # 037
                                                  MPN: 185016
                                                  ROLLEN
                                                  - Nicht als Ersatzteil, ersetzt durch 188321 - Siehe Ref.39
                                                  aus £0,71
                                                  aus £0,71
                                                  Dieses Teil ersetzt die Teilenummer 185015, die wir auf Lager haben
                                                  # 038
                                                  MPN: 188320
                                                  PAD FÜR SYNCHRONISATOR-/KUGEL-/FEDER-AUSTAUSCHSATZ
                                                  aus £6,75
                                                  aus £6,75
                                                  # 039
                                                  MPN: 188321
                                                  FEDER-/ROLL-/SYNCHRO-RÜCKWÄRTSGETRIEBE-KIT
                                                  - Vale bis Getriebe Nr. 10297
                                                  aus £1,77
                                                  aus £1,77
                                                  Dieses Teil ersetzt die Teilenummer 185016, die wir auf Lager haben
                                                  # 039
                                                  MPN: 193440
                                                  PADS/SYNCHRO-RÜCKWÄRTSGANG-KIT
                                                  - Gültig ab Getriebe-Nr. 10298
                                                  aus £2,32
                                                  aus £2,32
