046 - Hydraulisches Lenkgetriebe und Serpentine

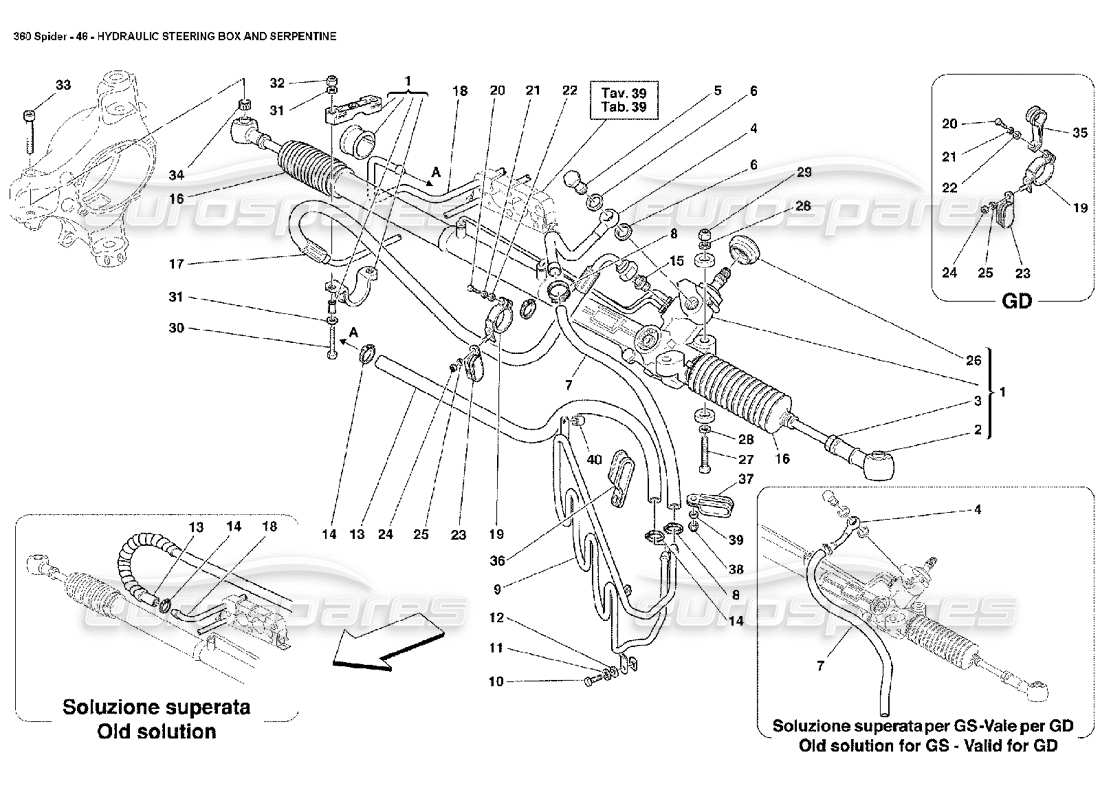

Ferrari 360 Spider Hydraulic Steering Box and Serpentine Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 196171
Linkslenker
aus £13.792,73
aus £13.792,73
Dieses Teil ersetzt die Teilenummer 184449
# 001
MPN: 196172
RHD-LENKGETRIEBE
aus £7.344,75
aus £7.344,75
Dieses Teil ersetzt die Teilenummer 184562 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 196172
RHD-LENKGETRIEBE
aus £7.344,75
aus £7.344,75
Dieses Teil ersetzt die Teilenummer 184562 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 181882
KUGELSPURSTANGE
aus £218,11
aus £218,11
Dieses Teil ersetzt die Teilenummer 178930 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 10790424
NUSS
- Gültig für Kugelgelenkstange 178930 Ref.-Nr. 2
aus £3,55
aus £3,55
# 003
MPN: 10791324
NUSS
- Gültig für Kugelgelenkstange 181882 Ref.-Nr. 2
aus £4,72
aus £4,72
Dieses Teil ersetzt die Teilenummer 10791321
# 004
MPN: 177943
SCHWINGENDE UNION
- Nicht als Ersatzteil für GS - Ersetzt durch 186719 - Gültig für GD
aus £13,94
aus £13,94
Dieses Teil ersetzt die Teilenummer 177944 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 186719
SCHWINGENDE UNION
- Nicht für GD
aus £37,53
aus £37,53
# 005
MPN: 10185111
UNION
aus £2,25
aus £2,25
# 006
MPN: 10280060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 169890
GUMMISCHLAUCH
- Gültig für GD
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 177978
# 007
MPN: 177978
GUMMISCHLAUCH
- Gültig für GD - Nicht als Ersatzteil - Ersetzt durch 169890
Ersetzung
Ersetzung
# 007
MPN: 179256
GUMMISCHLAUCH
- Nicht für GD - Nicht als Ersatzteil - Ersetzt durch 187696
Ersetzung
Ersetzung
# 007
MPN: 187696
GUMMISCHLAUCH
- Nicht für GD
aus £12,87
aus £12,87
Dieses Teil ersetzt die Teilenummer 179256 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 13000390
SCHRAUBKRAGEN
- Nicht als Ersatzteil - Ersetzt durch 161490
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 161490
SCHRAUBKRAGEN
aus £1,02
aus £1,02
# 009
MPN: 179106
KÜHLSPULE
aus £219,13
aus £219,13
# 010
MPN: 10902124
SCHRAUBEN
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 10902111 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 14496424
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14496401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 179257
GUMMISCHLAUCH
- Gültig bis Ass. Nr. 35770 – Nicht für GD
Ersetzung
Ersetzung
# 013
MPN: 181920
GUMMISCHLAUCH
- Gültig ab Ass. Nr. 35771 – Gilt auch für GD
aus £24,74
aus £24,74
# 014
MPN: 13000390
SCHRAUBKRAGEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 177237
GEWINDEVERBINDUNG
- Gültig bis zur Erschöpfung des Vorrats
Ersetzung
Ersetzung
# 015
MPN: 201706
GEWINDEVERBINDUNG
aus £3,21
aus £3,21
Dieses Teil ersetzt die Teilenummer 177237
# 016
MPN: 70000948
BALG-AUSTAUSCHKIT
aus £38,80
aus £38,80
# 017
MPN: 185514
KOMPLETTES FÖRDERROHR UNTER DEM BODEN
VERWENDUNG: 204080/204081/204084/66212900/10261460 – Nicht für GD
aus £481,46
aus £481,46
Dieses Teil ersetzt die Teilenummer 181632
# 017
MPN: 185515
KOMPLETTES FÖRDERROHR UNTER DEM BODEN
Gültig für GD
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 182320
# 017
MPN: 204084
LINKES DRUCKROHR VOM VERBINDUNGSSTÜCK ZUM LENKGEHÄUSE
- Gültig ab Ass. Nr. 53103 – Nicht für GD
aus £128,02
aus £128,02
# 017
MPN: 209769
KOMPLETTES FÖRDERROHR UNTER DEM BODEN
- Gültig bis Ass. Nr.53102 – Gültig für GD
aus £128,02
aus £128,02
Dieses Teil ersetzt die Teilenummer 185515 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 209769
RECHTES DRUCKROHR VOM VERBINDUNGSSTÜCK ZUM LENKGEHÄUSE
- Gültig ab Ass. Nr. 53103 – Gültig für GD
aus £128,02
aus £128,02
Dieses Teil ersetzt die Teilenummer 185515 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 179333
RÜCKLAUFROHR UNTER DEM BODEN
- Gültig bis Ass. Nr. 35770
aus £215,79
aus £215,79
# 018
MPN: 181728
RÜCKLAUFROHR UNTER DEM BODEN
- Gültig ab Ass. Nr.35771 – Nicht als Ersatzteil – Ersetzt durch 184980
Ersetzung
Ersetzung
# 018
MPN: 184980
RÜCKLAUFROHR UNTER DEM BODEN
aus £21,33
aus £21,33
Dieses Teil ersetzt die Teilenummer 181728 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 177631
ROHRBEFESTIGUNGSHALTERUNG
aus £4,40
aus £4,40
# 020
MPN: 10902424
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902324 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 127494
Scheibe
(Mindestbestellmenge = 20)
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 12639724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 10441690
HALTERUNG MIT HÜLSE
aus £1,10
aus £1,10
Dieses Teil ersetzt die Teilenummer 1044690
# 024
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 12639724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 171519
KOMPLETTRING
aus £11,06
aus £11,06
# 027
MPN: 16237174
SCHRAUBEN
Ersetzung
Ersetzung
# 028
MPN: 14496624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 102742
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12557621 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 16237074
SCHRAUBEN
aus £2,76
aus £2,76
Dieses Teil ersetzt die Teilenummer 16237174
# 031
MPN: 14496624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 102742
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12557621 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 179556
SCHRAUBEN
aus £28,48
aus £28,48
# 034
MPN: 179555
RING
aus £3,22
aus £3,22
# 035
MPN: 65996800
HALTERUNG MIT HÜLSE
- Gültig für GD
aus £3,61
aus £3,61
# 036
MPN: 66076900
HALTERUNG MIT HÜLSE
aus £1,15
aus £1,15
# 037
MPN: 139512
HALTERUNG MIT HÜLSE
aus £1,20
aus £1,20
# 038
MPN: 102741
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 12644424
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12644401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 166730
ABSTANDSHALTER
aus £3,29
aus £3,29
