019 - Kühlsystem

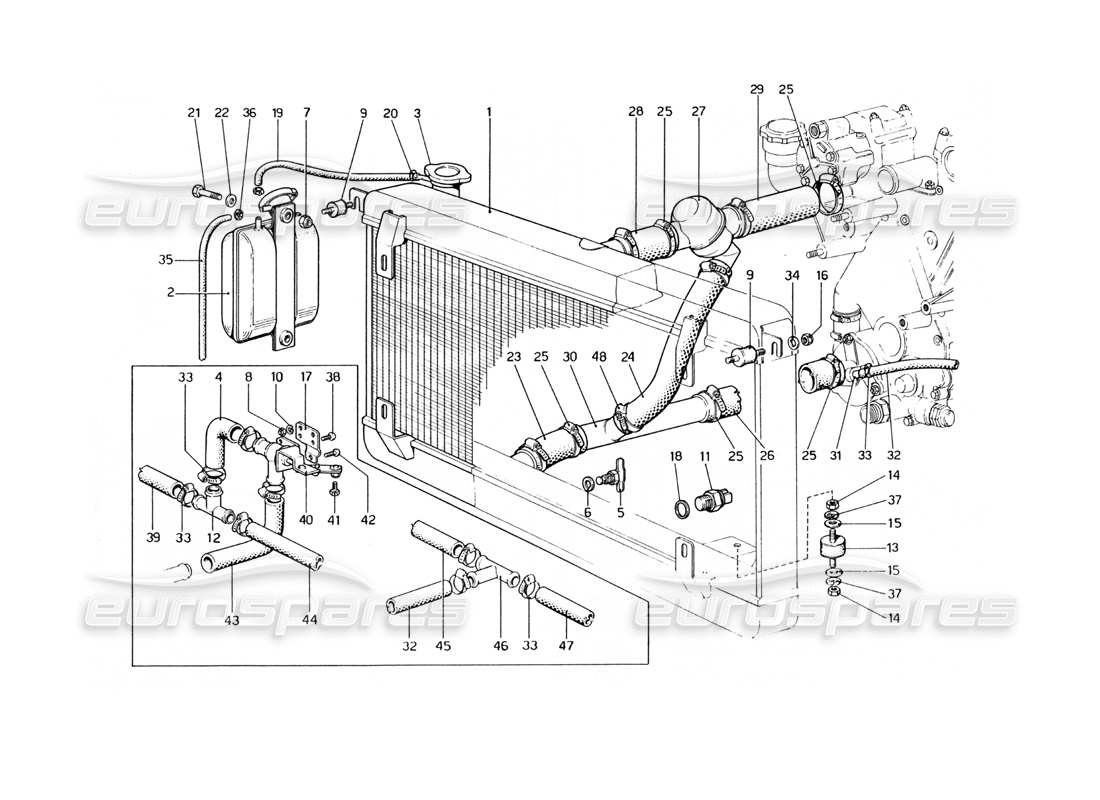

Ferrari 400 GT (Mechanical) Cooling System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 111004
WASSERHEIZKÖRPER
aus £2.532,18
aus £2.532,18
# 002
MPN: 104647
NOURICE PRO RADIATORE
aus £648,00
aus £648,00
# 003
MPN: 101484
KÜHLERKAPPE
FIM
aus £21,94
aus £21,94
# 004
MPN: 110759
SCHLAUCH VOM HAHN ZUM 3 WEG
aus £15,69
aus £15,69
# 005
MPN: 101488
KÜHLERABFLUSSHAHN
aus £123,28
aus £123,28
# 006
MPN: 101496
Dichtung
aus £3,20
aus £3,20
# 007
MPN: 16104411
NUSS
aus £0,47
aus £0,47
# 008
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 009
MPN: 102947
UNTERSTÜTZUNG
aus £6,17
aus £6,17
Dieses Teil ersetzt die Teilenummer 102007 - und 14 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 106849
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 11195473
# 011
MPN: 101508
Dichtung
aus £0,69
aus £0,69
Dieses Teil ersetzt die Teilenummer 94706
# 011
MPN: 168008
TERMOCONTATTO
aus £28,44
aus £28,44
Dieses Teil ersetzt die Teilenummer 101507 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 104303
UNION 3-WAY
aus £24,33
aus £24,33
Dieses Teil ersetzt die Teilenummer 401575
# 013
MPN: 101495
UNTERSTÜTZUNG
aus £6,59
aus £6,59
# 014
MPN: 16108811
SELBSTVERRIEGELUNGSMUTTER
# 015
MPN: 10519601
Scheibe
aus £0,51
aus £0,51
# 016
MPN: 12574211
SELBSTVERRIEGELUNGSMUTTER
aus £0,71
aus £0,71
# 017
MPN: 110757
UNTERSTÜTZUNG
aus £4,29
aus £4,29
# 019
MPN: 106274
TUBO DAL RADIATORE ALIA NOURICE
aus £7,92
aus £7,92
# 020
MPN: 101504
JUBILÄUMSCLIP
Dieses Teil ersetzt die Teilenummer 18270
# 021
MPN: 16043821
BOLZEN
aus £0,71
aus £0,71
# 022
MPN: 12625201
Scheibe
aus £1,67
aus £1,67
# 023
MPN: 121258
SCHLAUCH VOM KÜHLER ZUM DREIWEGE
aus £19,23
aus £19,23
Dieses Teil ersetzt die Teilenummer 10147087 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 106395
SCHLAUCH VOM THERMOSTAT ZUM 3 WEG
aus £103,73
aus £103,73
# 025
MPN: 101958
JUBILÄUMSCLIP
# 026
MPN: 121258
HÜLSE VON 3 WEG ZUR PUMPE
aus £19,23
aus £19,23
Dieses Teil ersetzt die Teilenummer 10147087 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 106393/A
Thermostat
aus £367,50
aus £367,50
# 028
MPN: 127458
SCHLAUCH VOM KÜHLER ZUM THERMOSTAT
aus £30,58
aus £30,58
Dieses Teil ersetzt die Teilenummer 106394
# 029
MPN: 106392
SCHLAUCH VOM MOTOR ZUM THERMOSTAT
aus £129,23
aus £129,23
Dieses Teil ersetzt die Teilenummer 104326 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 106396
DREI WEGE
# 031
MPN: 100652
UNION
aus £47,07
aus £47,07
Dieses Teil ersetzt die Teilenummer 26812
# 032
MPN: 111599
SCHLAUCH VOM MOTOR ZUM DREIWEGE
Ersetzung
Ersetzung
# 033
MPN: 13000390
JUBILÄUMSCLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
-
TUBO SF IATO NOURICE
# 036
-
JUBILÄUMSCLIP
# 037
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 110106
SCHRAUBEN
aus £0,52
aus £0,52
# 039
MPN: 111596
ROHR VON WEG 3 ZUM RECHTEN HEIZGERÄT
Ersetzung
Ersetzung
# 040
MPN: 110066
HEIZHAHN
aus £296,56
aus £296,56
# 041
MPN: 110077
SCHRAUBEN
aus £1,72
aus £1,72
# 042
MPN: 110105
SCHRAUBEN
aus £0,62
aus £0,62
# 043
MPN: 110758
ROHR VOM KÖPFE ZUM HAHN
aus £25,71
aus £25,71
# 044
MPN: 111597
DREI-WEGE-SCHLAUCH ZUM LINKEN HEIZGERÄT
aus £15,23
aus £15,23
# 045
MPN: 107391
ROHR VOM RECHTEN HEIZGERÄT ZUM DREI-WEGE-HEIZGERÄT
Ersetzung
Ersetzung
# 046
MPN: 100881
DREI WEGE
aus £1,41
aus £1,41
Dieses Teil ersetzt die Teilenummer 680025 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 111598
ROHR VON DER LINKEN HEIZUNG ZUM DREI-WEGE-HEIZGERÄT
Ersetzung
Ersetzung
# 048
MPN: 101292
JUBILÄUMSCLIP
aus £5,80
aus £5,80
