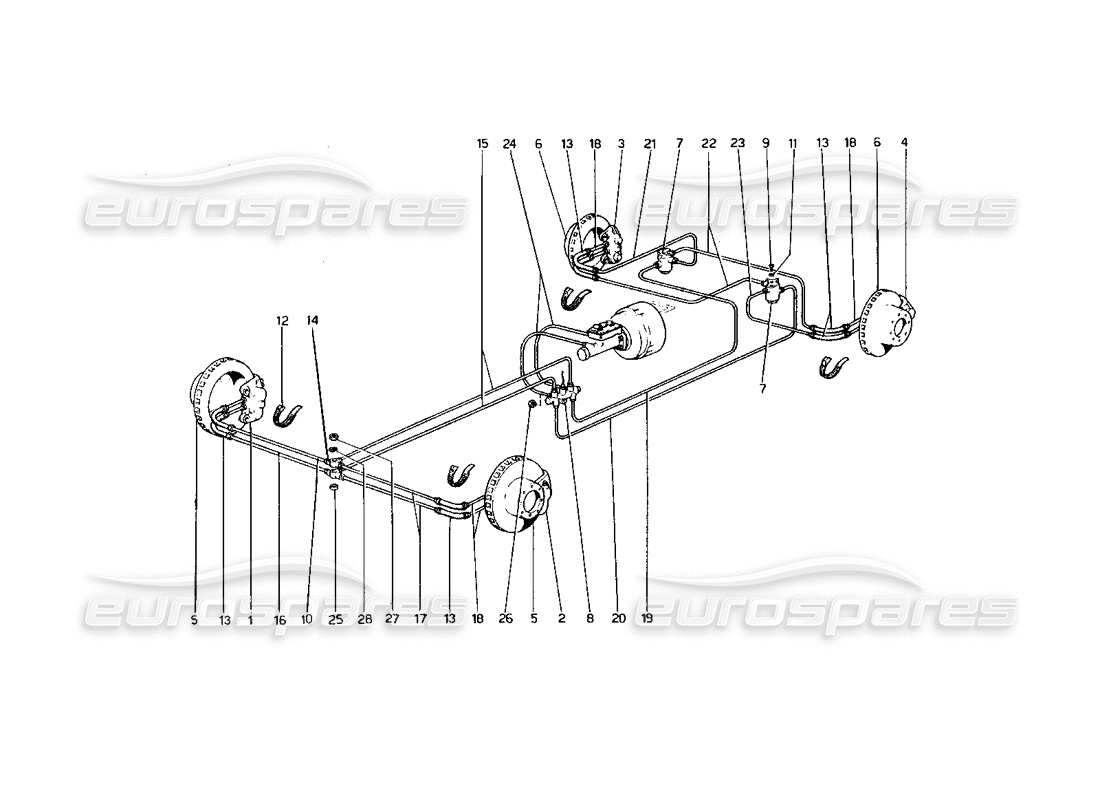

036 - Bremssystem
Ferrari 400 GT (Mechanical) Brakes System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 108074
RECHTER HINTERER BREMSSATTEL
Dieses Teil ersetzt die Teilenummer 105106
# 000
MPN: 108075
LINKER HINTERER BREMSSATTEL
Dieses Teil ersetzt die Teilenummer 105107
# 000
MPN: 109892
VORDERER BREMSSATTEL RECHTS
Ersetzung
Ersetzung
# 000
MPN: 109893
VORDERER BREMSSATTEL LINKS
Ersetzung
Ersetzung
# 005
MPN: 110585
VORDERE BREMSSCHEIBE
aus £865,86
aus £865,86
# 006
MPN: 110586
HINTERE BREMSSCHEIBE
(Preis pro CD)
aus £565,51
aus £565,51
# 007
MPN: 110833
BREMSBEGRENZVENTIL
aus £408,80
aus £408,80
# 008
MPN: 101415
DRUCKDIFFERENZSIGNALVENTIL
aus £505,60
aus £505,60
Dieses Teil ersetzt die Teilenummer 680979
# 009
MPN: 16043021
BOLZEN
aus £0,47
aus £0,47
# 010
MPN: 105278
SCHLAUCH VOM RECHTEN VORDEREN SCHLAUCH ZUM VORDEREN 3 OBEREN KREISLAUF
aus £15,59
aus £15,59
# 011
MPN: 106852
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516670, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 103755
BEFESTIGUNGSKLEMME Tubi SCHLÄUCHE
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 680994
# 013
MPN: 101393
VORDERE BREMSSCHLÄUCHE
aus £28,16
aus £28,16
Dieses Teil ersetzt die Teilenummer 680666
# 014
MPN: 101394
UNION 3-WAY
aus £28,56
aus £28,56
Dieses Teil ersetzt die Teilenummer 680980 - und 8 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 101397
SCHLAUCH VOM SIGNALVENTIL ZUM VORDEREN UNTEREN UND OBEREN KREISLAUF 3
aus £24,12
aus £24,12
Dieses Teil ersetzt die Teilenummer 680841
# 016
MPN: 104469
SCHLAUCH VOM RECHTEN VORDEREN SCHLAUCH ZUM UNTEREN KREISLAUF 3 WEG
aus £11,10
aus £11,10
# 017
MPN: 105851
SCHLAUCH MIT FRONT FLEXIBEL. LINKS ZUM UNTEREN UND OBEREN Kreislauf 3
aus £9,63
aus £9,63
# 018
MPN: 101401
ROHR VON DEN VORDEREN BREMSSÄTTELN UND POST, AF FLEXIBLER UNTERER UND OBERER KREIS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 680675
# 019
MPN: 101408
SCHLAUCH VOM DRUCKSIGNALVENTIL ZUM HINTEREN VENTIL
Nichtwert pro GD
Dieses Teil ersetzt die Teilenummer 680844
# 019
MPN: 104472
SCHLAUCH VOM DRUCKSIGNALVENTIL ZUM HINTEREN VENTIL
Vale pro GD
Ersetzung
Ersetzung
# 020
MPN: 101405
SCHLAUCH VOM DRUCKSIGNALVENTIL ZUM HINTEREN VENTIL
Nichtwert pro GD
aus £22,98
aus £22,98
Dieses Teil ersetzt die Teilenummer 680843
# 020
MPN: 106182
SCHLAUCH VOM DRUCKSIGNALVENTIL ZUM HINTEREN VENTIL
Vale pro GD
aus £25,96
aus £25,96
# 021
MPN: 101406
SCHLAUCH VOM VENTIL ZUM OBEREN KREIS RECHTS FLEXIBEL
aus £5,15
aus £5,15
Dieses Teil ersetzt die Teilenummer 680674
# 022
MPN: 101407
TUBETTO DALLE VALVOLE ALIA PINZA DESTRA CIRCUI TO INFERIORE E ALIA PINZA SX CIRCUITO SUPER.
aus £26,03
aus £26,03
Dieses Teil ersetzt die Teilenummer 680683
# 023
MPN: 107366
SCHLAUCH VOM VENTIL ZUM LINKEN HINTEREN SCHLAUCH UNTERER KREISLAUF
aus £8,75
aus £8,75
Dieses Teil ersetzt die Teilenummer 101409 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 101395
SCHLAUCH VOM BREMSSERVO ZUM DRUCKSIGNALVENTIL DES UNTEREN KREISES
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 680839
# 025
MPN: 104339
ABSTANDSHALTER FÜR 3-WEGE-VERBINDUNG
aus £3,63
aus £3,63
# 026
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 16104125
# 027
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 028
MPN: 10516470
Scheibe
Ersetzung
Ersetzung
