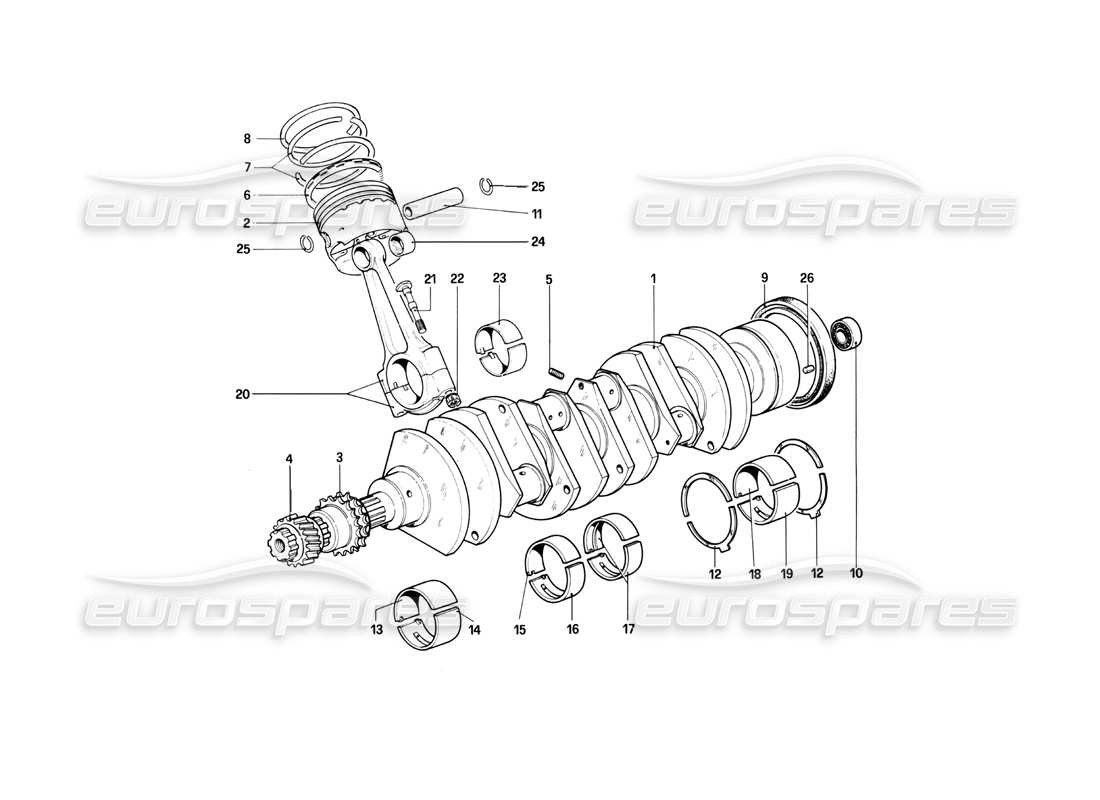

003 - Kurbelwelle – Pleuel und Kolben
Ferrari 400i (1983 Mechanical) Crankshaft - Connecting Rods and Pistons Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 108897
Kurbelwelle
aus £5.180,19
aus £5.180,19
# 001
MPN: 108897+10
KURBELWELLE +10
Bearbeitet nach +10
# 002
MPN: 108809
KOLBEN
aus £99,16
aus £99,16
# 002
MPN: 108810
1ª VERGRÖSSERUNG MM. 0,1 5
aus £278,66
aus £278,66
# 002
MPN: 108811
2ª VERGRÖSSERUNG MM. 0,30
aus £214,05
aus £214,05
# 003
MPN: 100294
ANTRIEBSZAHNRAD
aus £920,34
aus £920,34
Dieses Teil ersetzt die Teilenummer 12739
# 004
MPN: 100198
INGRANAGGIO COMANDO CATENA DLSTRIBUZIONE
Ersetzung
Ersetzung
# 005
MPN: 108937
Serfe anelli tenuta Ø normale mm. 81
# 005
MPN: 108938
Satz Dichtungsringe 1te Erhöhung mm. 81 ,15
# 005
MPN: 108939
DICHTUNGSRING-SATZ 2te ERHÖHUNG MM. 81,30
aus £23,25
aus £23,25
# 005
MPN: 14328150
GEWINDEKAPPE
# 006
MPN: 107186
RING
Solo con le serie komplett n. 106937 - 106938 - 106939
Ersetzung
Ersetzung
# 006
MPN: 107198
1ª Verbesserung
Solo con le serie komplett n. 106937 - 106938 - 106940
# 006
MPN: 107203
SCHABERRING (2ND ÜBERGRÖSSE)
# 007
MPN: 107195
1ª Verbesserung
Solo con le serie komplett n. 106937 - 106938 - 106943
# 007
MPN: 107292
2ª Verbesserung
Solo con le serie komplett n. 106937 - 106938 - 106944
# 007
MPN: 119451
KOLBENRINGSATZ STANDARD MM. 81
aus £59,90
aus £59,90
Dieses Teil ersetzt die Teilenummer 106937
# 008
MPN: 107201
KOLBENRING (2ND ÜBERGRÖSSE)
# 009
MPN: 138391
SIEGELRING
(100x120x13)
aus £31,80
aus £31,80
Dieses Teil ersetzt die Teilenummer 100014
# 010
MPN: 103877
PILOTLAGER
Kein Wert pro 400 automatisch
aus £16,00
aus £16,00
Dieses Teil ersetzt die Teilenummer 24940440
# 011
MPN: 104487
MESSSTIFT
aus £46,32
aus £46,32
# 012
MPN: 100146
ANSCHLUSSSCHEIBEN-SATZ STD
paarweise verkauft -
aus £24,35
aus £24,35
Dieses Teil ersetzt die Teilenummer 10345 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 100147
ANSCHLUSSSCHEIBEN (2ND ÜBERGRÖSSE)
aus £15,36
aus £15,36
Dieses Teil ersetzt die Teilenummer 4153187/C
# 012
MPN: 113984
HINTEREN
aus £51,29
aus £51,29
# 013
MPN: 100118
OBERE HAUPTLAGERSCHALE STANDARD
aus £44,37
aus £44,37
Dieses Teil ersetzt die Teilenummer 9100035
# 013
MPN: 100120
Obere Hauptlagerschale 2ND Untermaß 0.508MM
aus £28,94
aus £28,94
# 013
MPN: 100121
OBERE HAUPTLAGERSCHALE 3RD UNTERGRÖSSE 0.762MM
aus £41,17
aus £41,17
# 013
MPN: 108901
HAUPTLAGERSATZ +30
aus £507,92
aus £507,92
# 013
MPN: 109119
1ª Untermaß mm. 0,254
# 014
-
SEMICUSEINETTI INTERMEDI
# 014
MPN: 100122
UNTERE HAUPTLAGERSCHALE STANDARD
aus £46,29
aus £46,29
Dieses Teil ersetzt die Teilenummer 9100602
# 014
MPN: 100123
UNTERE HAUPTLAGERSCHALE 1ST UNTERGRÖSSE 0.254MM
aus £76,44
aus £76,44
# 014
MPN: 100124
UNTERE HAUPTLAGERSCHALE 2ND UNTERGRÖSSE 0.508MM
aus £34,49
aus £34,49
# 015
MPN: 108880
SFLMI CUSCINETTO SUPERIORE
aus £81,81
aus £81,81
# 015
MPN: 108881
1ª MJNORAZIOHE MM. .0,254
aus £53,52
aus £53,52
# 015
MPN: 108882
2ª Untermaß mm. 0,508
aus £29,14
aus £29,14
# 015
MPN: 108883
3ª Untermaß mm. 0,762
aus £47,09
aus £47,09
# 016
MPN: 108876
SEMICUSCINETTO INFERIORE
Ersetzung
Ersetzung
# 016
MPN: 108877
1ª Untermaß mm. 0,254
aus £48,25
aus £48,25
# 016
MPN: 108878
2ª Untermaß mm. 0,508
aus £44,30
aus £44,30
# 016
MPN: 108879
3ª UNTERMAß MIN. 0,762
aus £58,78
aus £58,78
# 017
MPN: 104023
HAUPTLAGERSCHALE STANDARD
aus £29,30
aus £29,30
Dieses Teil ersetzt die Teilenummer 108876 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 104024
HAUPTLAGERSCHALE 1ST UNTERGRÖSSE 0.254MM
aus £33,48
aus £33,48
# 017
MPN: 104025
HAUPTLAGERSCHALE 2ND UNTERGRÖSSE 0.508MM
aus £34,48
aus £34,48
# 017
MPN: 104026
HAUPTLAGERSCHALE 3RD UNTERGRÖSSE 0.762MM
aus £33,89
aus £33,89
# 018
MPN: 100138
SERRIICUSCINETTA SUPERIORE
aus £29,70
aus £29,70
Dieses Teil ersetzt die Teilenummer 9100037
# 018
MPN: 100139
1A UNTERGRÖSSE mm. 0,254
aus £53,34
aus £53,34
# 018
MPN: 100140
2A MINQRAZIONE MM. 0,508
aus £33,57
aus £33,57
# 018
MPN: 100141
3A UNTERGRÖSSE'MM. 0/762
aus £39,21
aus £39,21
# 019
MPN: 100142
SEMICUSCINETTO INIERIORE
aus £67,73
aus £67,73
Dieses Teil ersetzt die Teilenummer 9100603
# 019
MPN: 100143
1 EIN MINORAZJOHE MM . 0,254
aus £71,61
aus £71,61
# 019
MPN: 100144
2A UNTERGRÖSSE mm. 0,508
aus £50,99
aus £50,99
# 019
MPN: 100145
3A UNTERGRÖSSE mm. 0,762
aus £39,21
aus £39,21
# 020
MPN: 109738/U
Pleuelstange
aus £230,00
aus £230,00
# 021
MPN: 100156
BOLZEN
aus £17,53
aus £17,53
Dieses Teil ersetzt die Teilenummer 140020 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 104011
NUSS
aus £10,11
aus £10,11
Dieses Teil ersetzt die Teilenummer 14511, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 100151
PLEUELLAGER +10
(1st Untermaß mm 0,254)
aus £46,83
aus £46,83
Dieses Teil ersetzt die Teilenummer 106184
# 023
MPN: 100152
PLEUELLAGER +20
(2ª Untermaß mm 0,508)
aus £66,38
aus £66,38
Dieses Teil ersetzt die Teilenummer 106185
# 023
MPN: 106183
PLEUELHALBLAGER STANDARD
aus £21,21
aus £21,21
Dieses Teil ersetzt die Teilenummer 100150
# 024
MPN: 107100
KLEINE ENDBUCHSE
aus £25,36
aus £25,36
Dieses Teil ersetzt die Teilenummer 100155 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 100174
Kolbenbolzen-Sicherungsring
aus £3,65
aus £3,65
Dieses Teil ersetzt die Teilenummer 14594
# 026
MPN: 100185
ZENTRIERDÜBEL
aus £21,05
aus £21,05
Dieses Teil ersetzt die Teilenummer 94129
