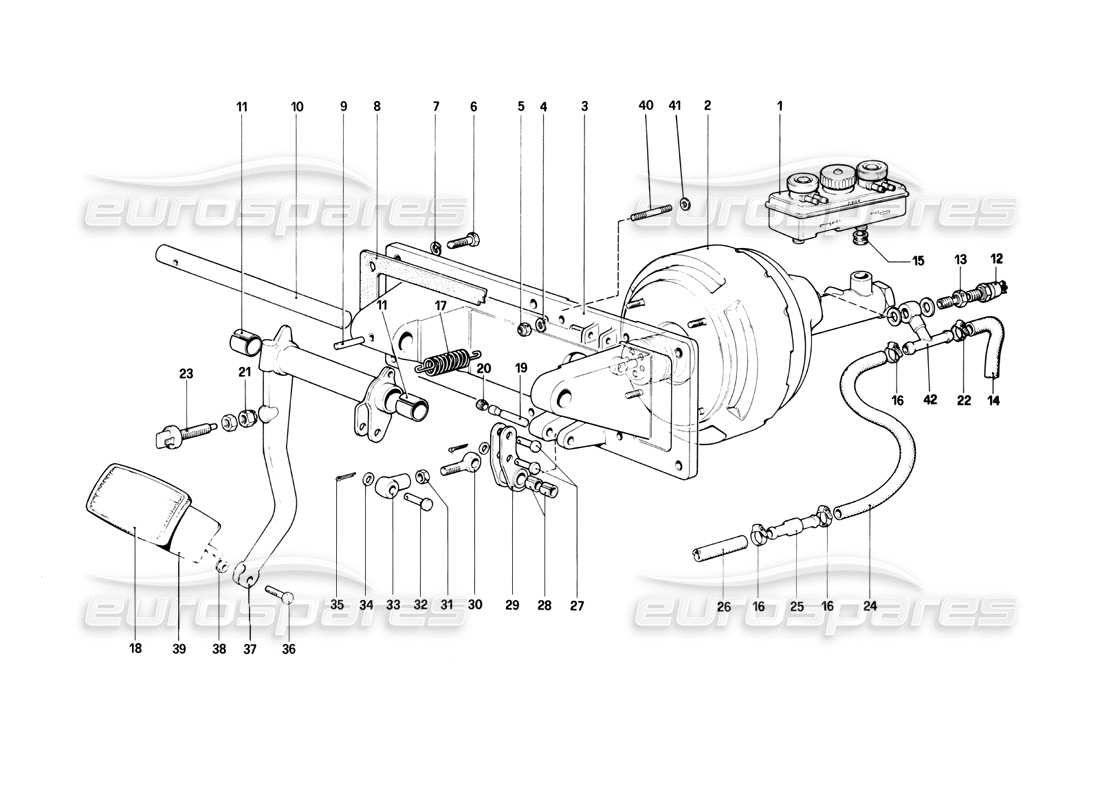

034 - Bremsen hydraulisch gesteuert (400 automatisch – gültig für RHD-Versionen)
Ferrari 400i (1983 Mechanical) Brakes Hydraulic Controll (400 Automatic - Valid for RHD Versions) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 308BMRK
Hauptbremszylinder-Dichtungssatz
Umbausatz
# 001
MPN: 95691500
BREMSFLÜSSIGKEITSBEHÄLTER
aus £395,00
aus £395,00
# 002
MPN: 110794
BREMSSERVO
Ersetzung
Ersetzung
# 003
MPN: 114040
UNTERSTÜTZUNG
Rechtslenker
aus £472,50
aus £472,50
# 004
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 005
MPN: 101139
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104425
# 006
MPN: 16135921
BUILONE FISSAGGIO SUPPORTO
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 95563
# 007
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 008
MPN: 102395
Dichtung
aus £10,56
aus £10,56
Dieses Teil ersetzt die Teilenummer 660912
# 009
MPN: 13942870
STIFT
aus £0,47
aus £0,47
# 010
MPN: 110196
PIVOT-UNTERSTÜTZUNG
aus £52,87
aus £52,87
# 011
MPN: 100787
BUSCH
aus £5,48
aus £5,48
Dieses Teil ersetzt die Teilenummer 101315 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 110766
MINDESTVAKUUM-SIGNALVENTIL
aus £56,45
aus £56,45
# 013
MPN: 11076.5
UNION
aus £18,52
aus £18,52
# 014
MPN: 111291
SCHLAUCH VOM BREMSSERVO ZUM VENTIL
aus £61,64
aus £61,64
# 015
MPN: 175189
SIEGELRING
aus £13,26
aus £13,26
Dieses Teil ersetzt die Teilenummer 106625
# 016
MPN: 13000390
JUBILÄUMSCLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 101305
FRÜHLING
aus £8,36
aus £8,36
Dieses Teil ersetzt die Teilenummer 660343
# 018
MPN: 109141
PEDALSCHUTZGUMMI
aus £4,51
aus £4,51
# 019
MPN: 100957
PIVOT
aus £29,02
aus £29,02
Dieses Teil ersetzt die Teilenummer 660865
# 020
MPN: 100962
RING
aus £6,44
aus £6,44
# 021
MPN: 101662
NUSS
aus £2,53
aus £2,53
Dieses Teil ersetzt die Teilenummer 660523
# 022
MPN: 13000490
JUBILÄUMSCLIP
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10169090 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 101663
BREMSLICHTSCHALTER (2 ANSCHLÜSSE)
aus £23,05
aus £23,05
Dieses Teil ersetzt die Teilenummer 4177124 - und 13 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 110746
SCHLAUCHVERBINDUNGSVENTIL KEHRT NICHT ZUM BREMSSERVO ZURÜCK
aus £32,60
aus £32,60
# 025
MPN: 128435
RÜCKSCHLAGVENTIL
aus £99,01
aus £99,01
Dieses Teil ersetzt die Teilenummer 101538 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 110748
Das Rohr vom Ventil führt nicht zum Ansaugkrümmer zurück
aus £38,89
aus £38,89
# 027
MPN: 100961
PIVOT
aus £26,35
aus £26,35
Dieses Teil ersetzt die Teilenummer 660864
# 028
MPN: 100958
BUSCH
aus £7,98
aus £7,98
Dieses Teil ersetzt die Teilenummer 660866
# 029
MPN: 100951
HEBEL
aus £37,75
aus £37,75
Dieses Teil ersetzt die Teilenummer 660861 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 100959
SPURSTANGE
aus £86,27
aus £86,27
Dieses Teil ersetzt die Teilenummer 660860
# 031
MPN: 100965
SICHERUNGSMUTTER
aus £0,80
aus £0,80
# 032
MPN: 100963
PIVOT
aus £30,30
aus £30,30
Dieses Teil ersetzt die Teilenummer 660859
# 033
MPN: 100960
EINSTELLUNG FÜR BREMSHEBEL
aus £97,47
aus £97,47
Dieses Teil ersetzt die Teilenummer 660858
# 034
MPN: 100964
Scheibe
aus £0,71
aus £0,71
# 035
MPN: 10734301
SPLIT PIN
aus £0,47
aus £0,47
# 036
MPN: 101308
BOLZEN
aus £7,92
aus £7,92
Dieses Teil ersetzt die Teilenummer 95192
# 037
MPN: 110193
HEBEL
aus £313,65
aus £313,65
# 038
MPN: 101309
NUSS
aus £0,93
aus £0,93
# 039
MPN: 109135
BREMSPEDAL
aus £45,65
aus £45,65
# 040
MPN: 13449521
ZUCHT
aus £9,25
aus £9,25
# 041
MPN: 107835
Scheibe
aus £7,82
aus £7,82
# 042
MPN: 103567
DREI WEGE
