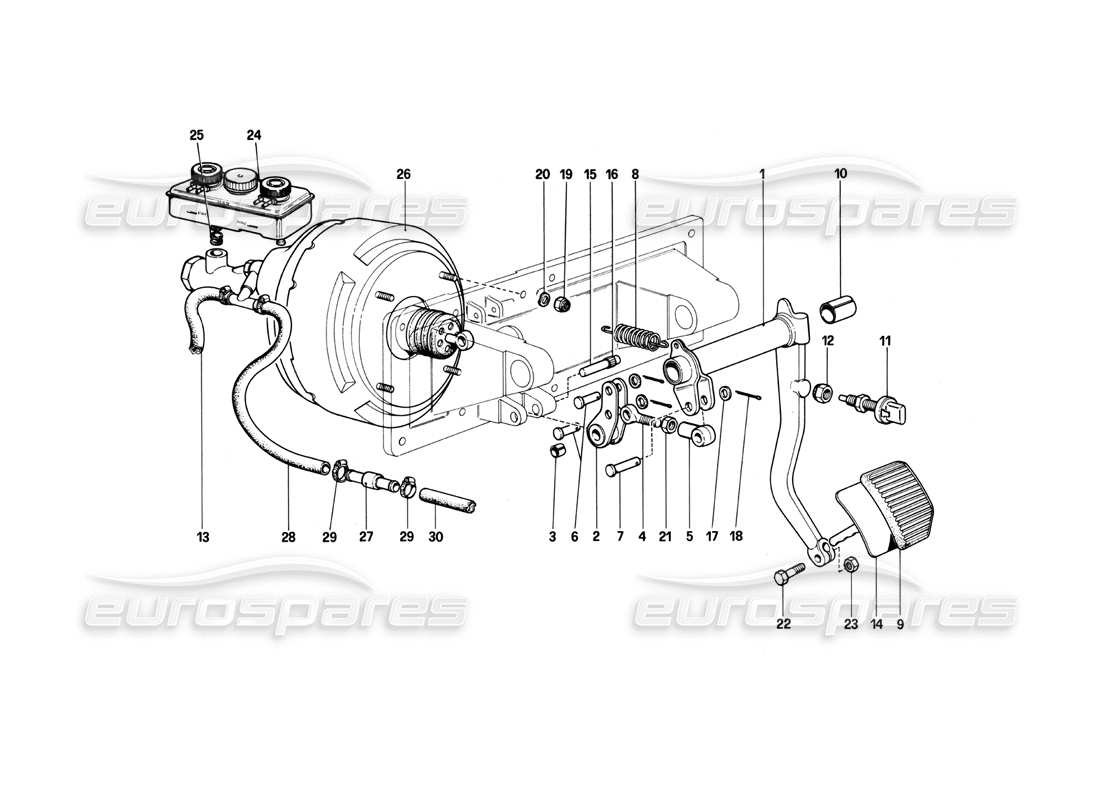

035 - Bremsen hydraulisch gesteuert (400 GT – gültig für LHD-Versionen)
Ferrari 400i (1983 Mechanical) Brakes Hydraulic Controll (400 GT - Valid for LHD Versions) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 308BMRK
Hauptbremszylinder-Dichtungssatz
Umbausatz
# 001
MPN: 100949
HEBEL
aus £344,93
aus £344,93
# 002
MPN: 100951
HEBEL
aus £37,75
aus £37,75
Dieses Teil ersetzt die Teilenummer 660861 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 100958
BUSCH
aus £7,98
aus £7,98
Dieses Teil ersetzt die Teilenummer 660866
# 004
MPN: 100959
SPURSTANGE
aus £86,27
aus £86,27
Dieses Teil ersetzt die Teilenummer 660860
# 005
MPN: 100960
EINSTELLUNG FÜR BREMSHEBEL
aus £97,47
aus £97,47
Dieses Teil ersetzt die Teilenummer 660858
# 006
MPN: 100961
PIVOT
aus £26,35
aus £26,35
Dieses Teil ersetzt die Teilenummer 660864
# 007
MPN: 100963
PIVOT
aus £30,30
aus £30,30
Dieses Teil ersetzt die Teilenummer 660859
# 008
MPN: 101305
FRÜHLING
aus £8,66
aus £8,66
Dieses Teil ersetzt die Teilenummer 660343
# 009
MPN: 100976
PEDALSCHUTZGUMMI
aus £18,28
aus £18,28
Dieses Teil ersetzt die Teilenummer 660737 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 100787
BUSCH
aus £5,76
aus £5,76
Dieses Teil ersetzt die Teilenummer 101315 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 101663
BREMSLICHTSCHALTER (2 ANSCHLÜSSE)
aus £22,01
aus £22,01
Dieses Teil ersetzt die Teilenummer 4177124 - und 13 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 101662
NUSS
aus £2,53
aus £2,53
Dieses Teil ersetzt die Teilenummer 660523
# 013
MPN: 110751
SCHLAUCH, DER DEPRESSOR MIT BREMSSERVO VERBINDET
aus £134,09
aus £134,09
# 014
MPN: 113526
BREMSPEDALBAUGRUPPE
aus £29,14
aus £29,14
Dieses Teil ersetzt die Teilenummer 100947 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 100957
PIVOT
aus £29,02
aus £29,02
Dieses Teil ersetzt die Teilenummer 660865
# 016
MPN: 100962
RING
aus £6,44
aus £6,44
# 017
MPN: 100964
Scheibe
aus £0,71
aus £0,71
# 018
MPN: 10734301
SPLIT PIN
aus £0,52
aus £0,52
# 019
MPN: 101139
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 16104425
# 020
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 021
MPN: 100965
SICHERUNGSMUTTER
aus £0,80
aus £0,80
# 022
MPN: 101308
BOLZEN
aus £7,92
aus £7,92
Dieses Teil ersetzt die Teilenummer 95192
# 023
MPN: 101309
NUSS
aus £0,93
aus £0,93
# 024
MPN: 95691500
BREMSFLÜSSIGKEITSBEHÄLTER
aus £222,68
aus £222,68
Dieses Teil ersetzt die Teilenummer 101388
# 025
MPN: 175189
SIEGELRING
aus £14,14
aus £14,14
Dieses Teil ersetzt die Teilenummer 106625
# 026
MPN: 101536
BREMSSERVO
Ersetzung
Ersetzung
# 026
MPN: 124518
BREMSSERVO-BAUGRUPPE LHD
aus £1.921,75
aus £1.921,75
Dieses Teil ersetzt die Teilenummer 101536 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 124518
BREMSSERVO KOMPLETT MIT BREMSMASTER
aus £1.921,75
aus £1.921,75
Dieses Teil ersetzt die Teilenummer 101536 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 128435
RÜCKSCHLAGVENTIL
aus £135,02
aus £135,02
Dieses Teil ersetzt die Teilenummer 101538 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 110746
SCHLAUCH, DER RÜCKSCHLAGVENTIL MIT BREMSSERVO VERBINDET
aus £32,60
aus £32,60
# 029
MPN: 13000390
JUBILÄUMSCLIP
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 110747
Das Ventilverbindungsrohr kehrt nicht zum Ansaugkrümmer zurück
aus £31,46
