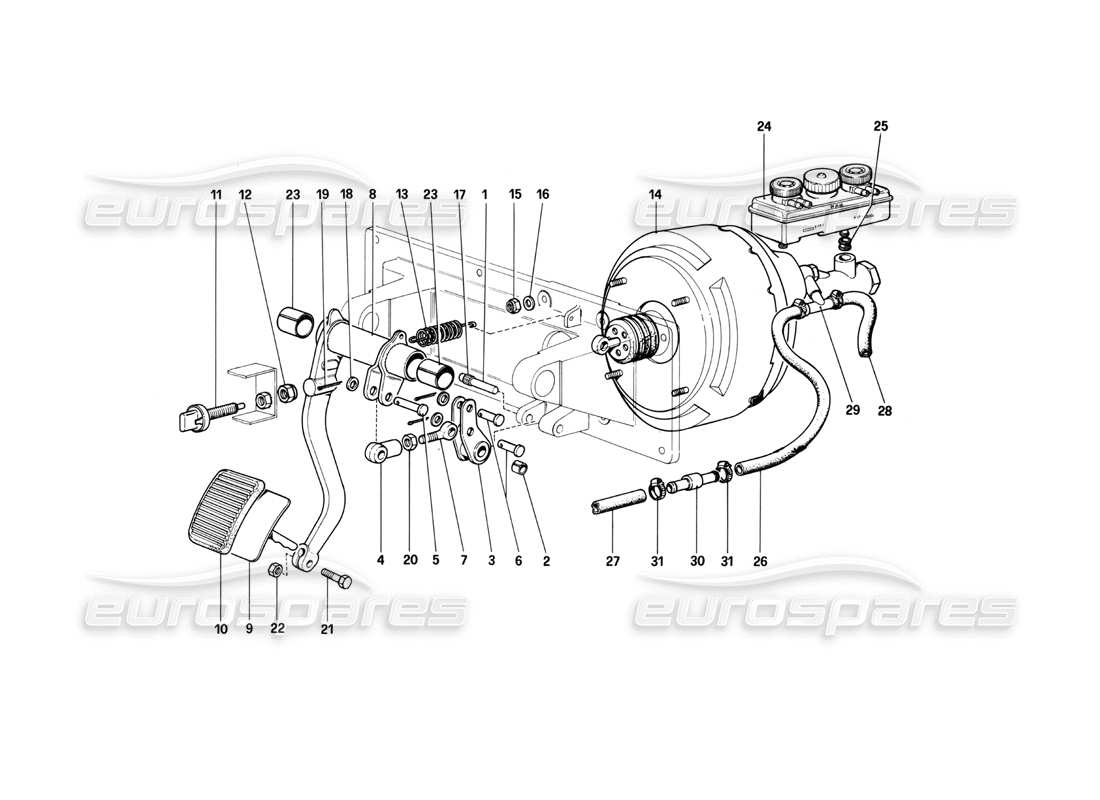

036 - Bremsen hydraulisch gesteuert (400 GT – gültig für RHD-Versionen)
Ferrari 400i (1983 Mechanical) Brakes Hydraulic Controll (400 GT - Valid for RHD Versions) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: 308BMRK
Hauptbremszylinder-Dichtungssatz
Umbausatz
# 001
MPN: 100957
PIVOT
aus £29,02
aus £29,02
Dieses Teil ersetzt die Teilenummer 660865
# 002
MPN: 100958
BUSCH
aus £7,98
aus £7,98
Dieses Teil ersetzt die Teilenummer 660866
# 003
MPN: 100951
HEBEL
aus £37,75
aus £37,75
Dieses Teil ersetzt die Teilenummer 660861 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 100960
EINSTELLUNG FÜR BREMSHEBEL
aus £97,47
aus £97,47
Dieses Teil ersetzt die Teilenummer 660858
# 005
MPN: 100963
PIVOT
aus £30,30
aus £30,30
Dieses Teil ersetzt die Teilenummer 660859
# 006
MPN: 100961
PIVOT
aus £26,35
aus £26,35
Dieses Teil ersetzt die Teilenummer 660864
# 007
MPN: 100959
EINSTELLUNG DES RÜCKLAUFHEBELS
aus £86,27
aus £86,27
Dieses Teil ersetzt die Teilenummer 660860
# 008
MPN: 102388
LIEBEN UND NICHT ZUSAMMEN KÖNNEN
aus £575,40
aus £575,40
Dieses Teil ersetzt die Teilenummer 660916
# 009
MPN: 102358
BREMSPEDAL
aus £89,92
aus £89,92
Dieses Teil ersetzt die Teilenummer 600435 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 102360
PEDALABDECKUNG
aus £55,41
aus £55,41
Dieses Teil ersetzt die Teilenummer 660469
# 011
MPN: 101663
BREMSLICHTSCHALTER (2 ANSCHLÜSSE)
aus £23,05
aus £23,05
Dieses Teil ersetzt die Teilenummer 4177124 - und 13 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 101662
NUSS
aus £2,53
aus £2,53
Dieses Teil ersetzt die Teilenummer 660523
# 013
MPN: 101305
FRÜHLING
aus £8,36
aus £8,36
Dieses Teil ersetzt die Teilenummer 660343
# 014
MPN: 102385
BREMSSERVO
Ersetzung
Ersetzung
# 015
MPN: 101139
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104425
# 016
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 017
MPN: 100962
RING
aus £6,44
aus £6,44
# 018
MPN: 100964
Scheibe
aus £0,71
aus £0,71
# 019
MPN: 10734301
SPLIT PIN
aus £0,47
aus £0,47
# 020
MPN: 100965
NUSS
aus £0,80
aus £0,80
# 021
MPN: 101308
BOLZEN
aus £7,92
aus £7,92
Dieses Teil ersetzt die Teilenummer 95192
# 022
MPN: 101309
NUSS
aus £0,93
aus £0,93
# 023
MPN: 102368
BUSCH
aus £17,63
aus £17,63
# 024
MPN: 95691500
BREMSFLÜSSIGKEITSBEHÄLTER
aus £395,00
aus £395,00
# 025
MPN: 175189
RING
aus £13,26
aus £13,26
Dieses Teil ersetzt die Teilenummer 106625
# 026
MPN: 110746
ROHR VOM VENTIL ZUM BREMSSERVO
aus £32,60
aus £32,60
# 027
MPN: 110748
ROHR VOM VENTIL ZUM ANSAUGKRÜMMER
aus £38,89
aus £38,89
# 028
MPN: 110752
ROHR VOM BREMSSERVO ZUM DEPRESSOR
aus £68,06
aus £68,06
# 029
MPN: 103567
UNION
# 030
MPN: 128435
RÜCKSCHLAGVENTIL
aus £99,01
aus £99,01
Dieses Teil ersetzt die Teilenummer 101538 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 13000390
JUBILÄUMSCLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
