Eurospares-part-diagram-047.webp)

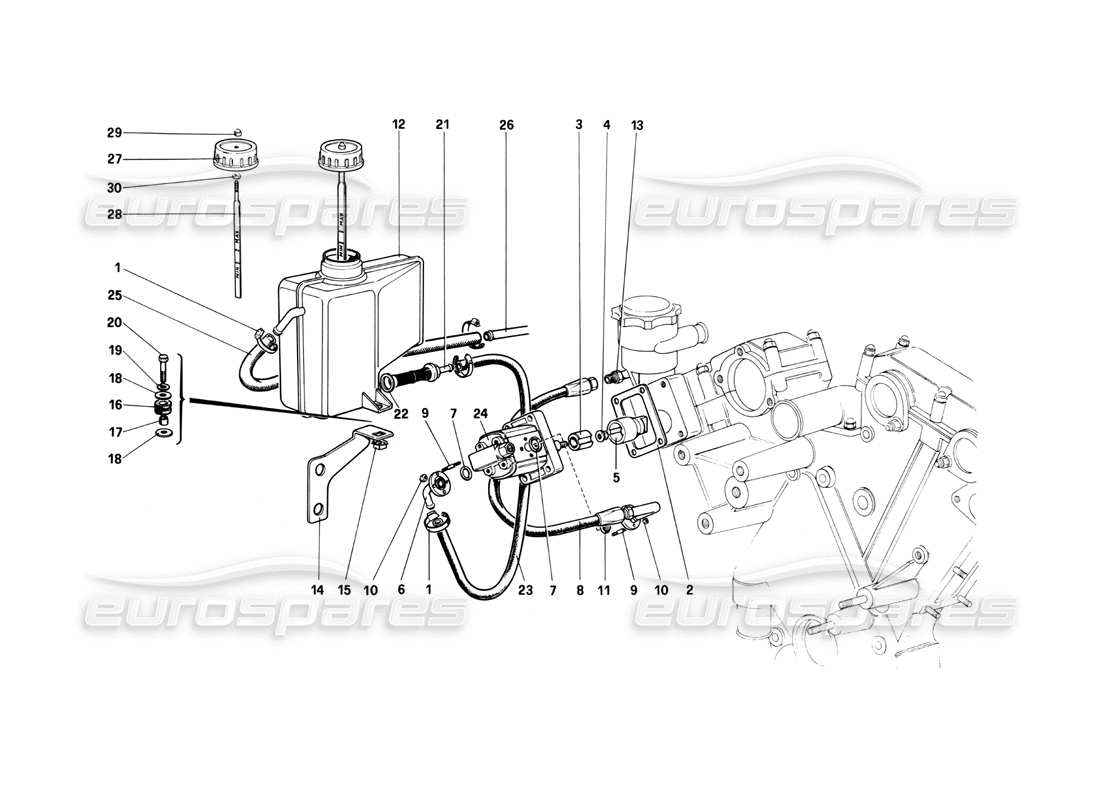

047 - Hinterradaufhängung – Öltank und Ölpumpe
Ferrari 400i (1983 Mechanical) Rear Suspension - Oil Tank and Oil Pump Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 13000390
JUBILÄUMSCLIP
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 147831
Dichtung
aus £13,09
aus £13,09
Dieses Teil ersetzt die Teilenummer 117797
# 003
MPN: 117803
PUMPENKUPPLUNGSHÜLSE
aus £29,50
aus £29,50
# 004
MPN: 117804
SELBSTVERRIEGELUNGSMUTTER
aus £0,47
aus £0,47
# 005
MPN: 117802
Pumpenantriebskörper
aus £54,17
aus £54,17
# 006
MPN: 117944
PUMPENSAUGFLANSCH
aus £62,56
aus £62,56
# 007
MPN: 101616
SIEGELRING
aus £1,51
aus £1,51
# 008
MPN: 118832
ROHR MIT PUMPENFLANSCH
aus £149,40
aus £149,40
# 009
MPN: 13539221
GEWINDEBOLZEN
aus £0,47
aus £0,47
# 010
MPN: 12574121
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12574111 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 118863
FILTER AM LIEFERROHRFLANSCH
aus £31,64
aus £31,64
# 012
MPN: 117840
ÖLTANK
aus £343,28
aus £343,28
# 013
MPN: 117783
ZWISCHENROHR-VERBINDUNGSPUMPE UND SELBSTNIVEAUVENTIL
aus £185,80
aus £185,80
# 014
MPN: 119143
Das Personal ist der Hammer. SERBATOIO
aus £7,60
aus £7,60
# 015
MPN: 60758600
NUSS
aus £0,52
aus £0,52
# 016
MPN: 103549
GUMMIBUSCH
aus £0,71
aus £0,71
# 017
MPN: 103550
BUSCH
aus £1,91
aus £1,91
Dieses Teil ersetzt die Teilenummer 4130913
# 018
MPN: 106744
Scheibe
aus £4,91
aus £4,91
# 019
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 10902721
SCHRAUBEN
aus £0,47
aus £0,47
# 021
MPN: 117906
FILTRO PESCANTE
aus £58,28
aus £58,28
# 022
MPN: 102645
DICHTUNG ODER DICHTUNG
aus £3,63
aus £3,63
Dieses Teil ersetzt die Teilenummer 104283 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 117776
TUBO DA PESCANTE A POMPA
aus £24,72
aus £24,72
# 024
MPN: 117798
ÖLPUMPE
aus £512,73
aus £512,73
# 025
MPN: 118851
ROHR VOM TANK ZUM ZWISCHENROHR
aus £12,12
aus £12,12
# 026
MPN: 118852
ZWISCHENROHR VOM SELBSTNIVEAUVENTIL ZUM TANK
aus £213,24
aus £213,24
# 027
MPN: 126141
ÖLEINFÜLLVERSCHLUSS
(Anforderungen 101242 und 126142)
aus £61,85
aus £61,85
Dieses Teil ersetzt die Teilenummer 109719
# 028
MPN: 117959
Nivellierstange
aus £14,90
aus £14,90
# 029
MPN: 100044
Überwurfmutter
aus £0,26
aus £0,26
Dieses Teil ersetzt die Teilenummer 151230 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
