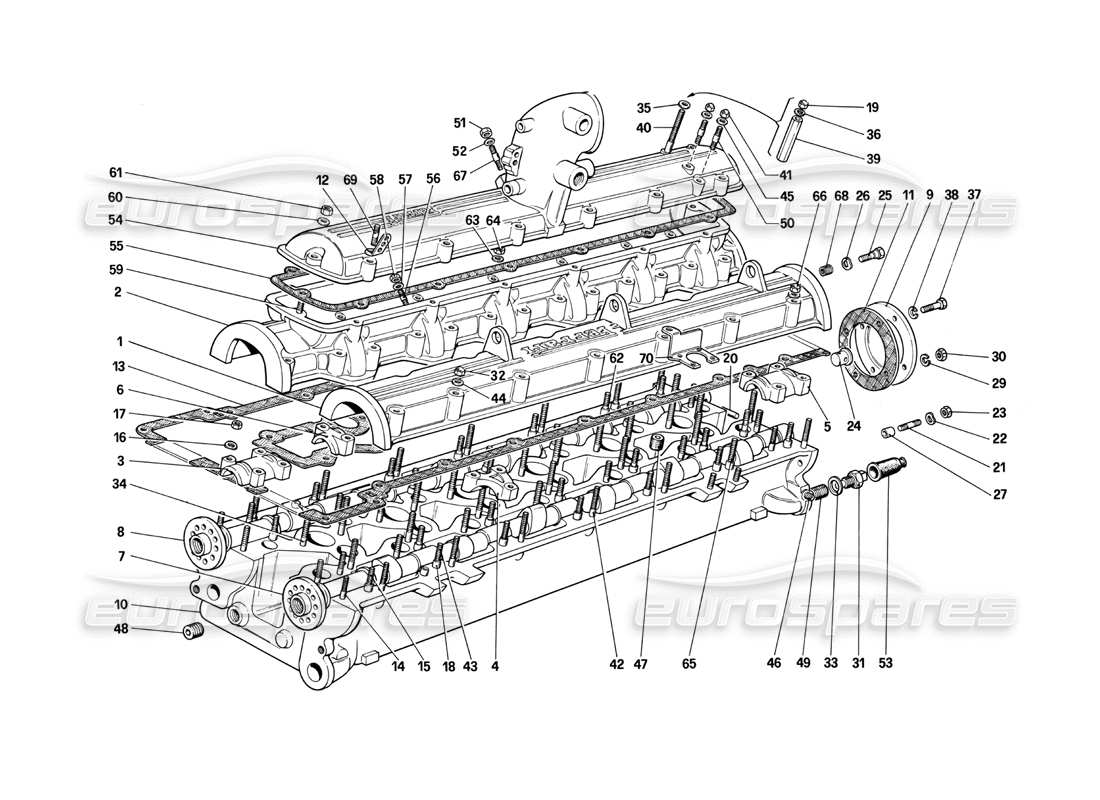

004 - Zylinderkopf (rechts)
Ferrari 412 (Mechanical) Cylinder Head (Right) Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 113939
AUSSENABDECKUNG FÜR DEN RECHTEN KOPF KOMPLETT
aus £757,44
aus £757,44
# 001
MPN: 125154
INNENABDECKUNG FÜR DEN RECHTEN KOPF
aus £535,90
aus £535,90
# 002
MPN: 113284
ÄUSSERE ABDECKUNG
Mit Baugruppen-Nr. 113939
# 003
MPN: 100228
FRONTKAPPE
Mit Zylinderkopf komplett Nr. 126510
# 003
MPN: 125434
FRONTKAPPE
Mit Zylinderkopf komplett Nr. 127958
# 004
MPN: 100226
ZWISCHENKAP
Mit Zylinderkopf komplett Nr. 126511
# 004
MPN: 125432
ZWISCHENKAP
Mit Zylinderkopf komplett Nr. 127959
# 005
MPN: 100229
HINTERE KAPPE
Mit Zylinderkopf komplett Nr. 126512
# 005
MPN: 125435
HINTERE KAPPE
Mit Zylinderkopf komplett Nr. 127960
# 006
MPN: 100227
ZWISCHENKAP
Mit Zylinderkopf komplett Nr. 126513
# 006
MPN: 125433
ZWISCHENKAP
Mit Zylinderkopf komplett Nr. 127961
# 007
MPN: 126450
RECHTE EINLASSNOCKENWELLE, KOMPLETT
Nicht für CH – Bis Motornummer 127
aus £1.479,25
aus £1.479,25
# 007
MPN: 129211
RECHTE EINLASSNOCKENWELLE KOMPLETT
Nicht für CH – Ab Motor-Nr. 128
aus £1.363,19
aus £1.363,19
# 007
MPN: 129227
RECHTE EINLASSNOCKENWELLE KOMPLETT
Für CH – Ab Motor-Nr. 128
aus £1.151,64
aus £1.151,64
# 007
MPN: 129309
RECHTE EINLASSNOCKENWELLE KOMPLETT
Für CH – bis Motornummer 127
aus £1.003,46
aus £1.003,46
# 008
MPN: 126452
RECHTE AUSPUFFNOCKENWELLE KOMPLETT
Bis Motornr. 127
aus £1.281,69
aus £1.281,69
# 008
MPN: 129215
RECHTE AUSPUFFNOCKENWELLE KOMPLETT
Ab Motornr. 128
aus £1.577,19
aus £1.577,19
# 009
MPN: 125173
HINTERE ABDECKUNG
aus £138,65
aus £138,65
# 010
MPN: 125152
RECHTER ZYLINDERKOPF, KOMPLETT
Ab Motornr. 128
aus £8.633,05
aus £8.633,05
Dieses Teil ersetzt die Teilenummer 127877
# 010
MPN: 125277
Rechter Zylinderkopf
Mit Baugruppen-Nr. 125152
# 010
MPN: 126508
Rechter Zylinderkopf
Mit Baugruppen-Nr. 126510
# 010
MPN: 126510
RECHTER ZYLINDERKOPF KOMPLETT
Bis Motornr. 127
aus £5.677,76
aus £5.677,76
# 010
MPN: 126924
Rechter Zylinderkopf
Mit Baugruppen-Nr. 127958
# 010
MPN: 127958
RECHTER ZYLINDERKOPF, KOMPLETT
FürCH
aus £4.965,96
aus £4.965,96
# 011
MPN: 125174
Dichtung
nicht als Ersatzteil - Teilenummer verwenden: 147794
Ersetzung
Ersetzung
# 011

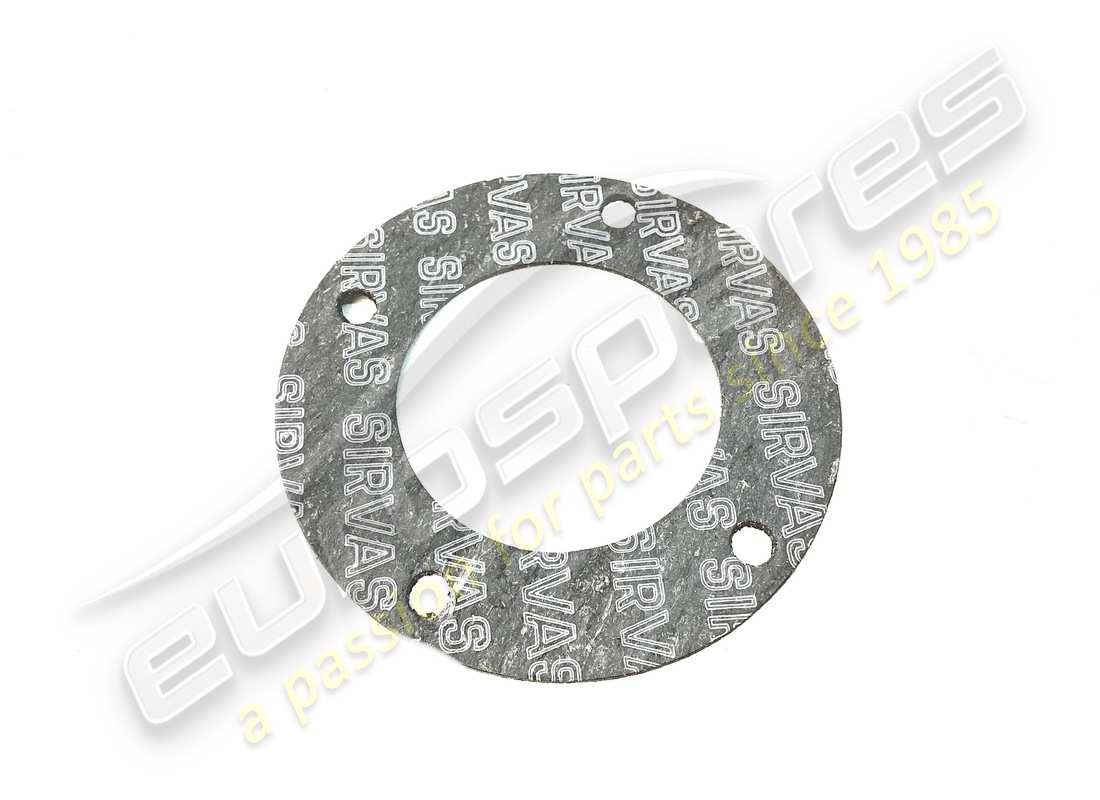

MPN: 147794
Dichtung
aus £4,64
aus £4,64
Dieses Teil ersetzt die Teilenummer 125174
# 012
MPN: 127532
Halterung
aus £13,02
aus £13,02
# 013
MPN: 113567
Dichtung
verwende 147715
Ersetzung
Ersetzung
# 013

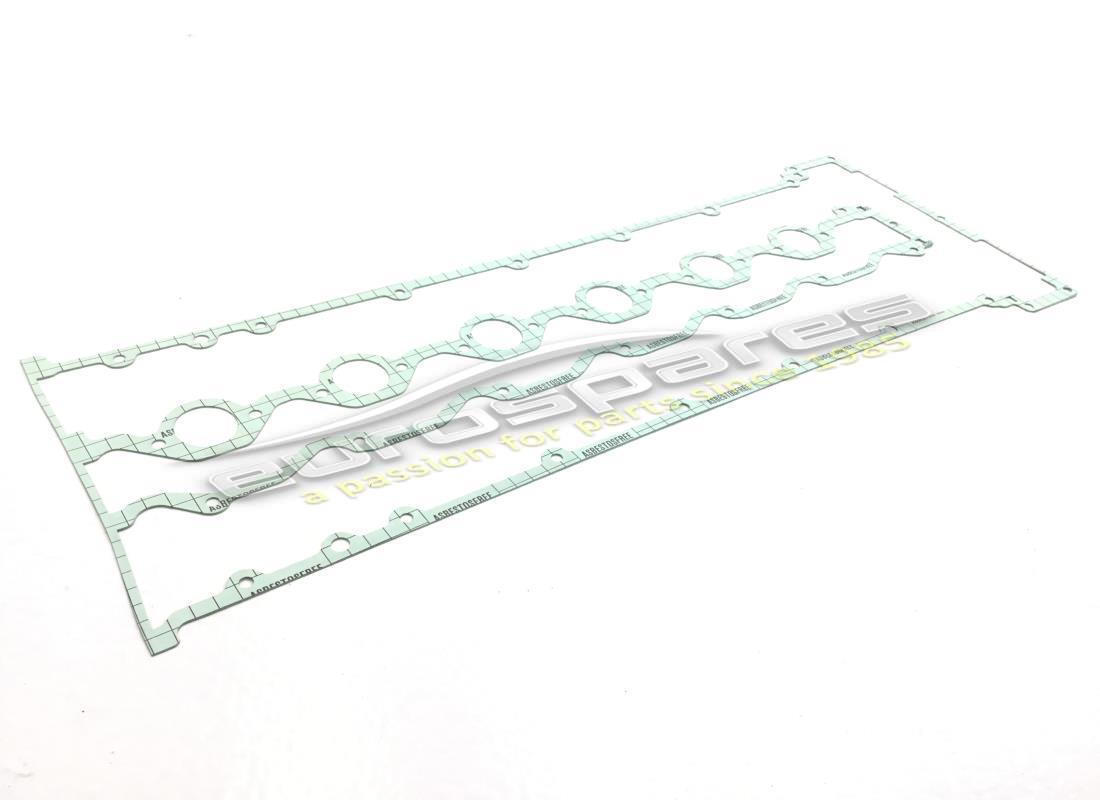

MPN: 147715
Dichtung
aus £42,20
aus £42,20
Dieses Teil ersetzt die Teilenummer 113567
# 014
MPN: 102735
ZUCHT
aus £16,61
aus £16,61
Dieses Teil ersetzt die Teilenummer 4146561
# 015
MPN: 104188
ZUCHT
aus £4,87
aus £4,87
# 016
MPN: 11197773
Scheibe
Ersetzung
Ersetzung
# 017
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 018
MPN: 102725
DÜBEL
aus £0,62
aus £0,62
# 019
MPN: 101239
NUSS
aus £0,73
aus £0,73
Dieses Teil ersetzt die Teilenummer 92310
# 020
MPN: 13938070
FAHRSTIFT
Nur für Stecker-Nr. 126541
aus £0,47
aus £0,47
# 021
MPN: 11500224
ZUCHT
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11500221 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 11197773
Scheibe
Ersetzung
Ersetzung
# 023
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210, die wir auf Lager haben
# 024
MPN: 10269750
Stecker
Ab Motornr. 128
aus £1,02
aus £1,02
Dieses Teil ersetzt die Teilenummer 95184
# 024
MPN: 126541
Stecker
aus £23,72
aus £23,72
# 025
MPN: 10902321
BOLZEN
aus £0,71
aus £0,71
# 026
MPN: 11197773
Scheibe
Ersetzung
Ersetzung
# 027
MPN: 102725
DÜBEL
aus £0,67
aus £0,67
# 028
MPN: 11500321
ZUCHT
Ersetzung
Ersetzung
# 029
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 101239
NUSS
aus £0,73
aus £0,73
Dieses Teil ersetzt die Teilenummer 92310
# 031
MPN: 100453
ÖL-THERMISTOR
aus £14,13
aus £14,13
Dieses Teil ersetzt die Teilenummer 100345 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 101239
NUSS
aus £0,67
aus £0,67
Dieses Teil ersetzt die Teilenummer 92310
# 033
MPN: 10257060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10253060 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 13541921
ZUCHT
Ersetzung
Ersetzung
# 035
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 12643701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12643704 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 10902321
BOLZEN
aus £0,71
aus £0,71
# 038
MPN: 11197773
Scheibe
Ersetzung
Ersetzung
# 039
MPN: 113916
ABSTANDSHALTER
aus £12,03
aus £12,03
# 040
MPN: 13952011
STIFT, BEFESTIGUNG DES BYPASSVENTILS
aus £1,18
aus £1,18
# 041
MPN: 101239
NUSS
aus £0,73
aus £0,73
Dieses Teil ersetzt die Teilenummer 92310
# 042
MPN: 104185
ZUCHT
aus £28,19
aus £28,19
Dieses Teil ersetzt die Teilenummer P1
# 043
MPN: 102935
BOLZEN AUF DÜBEL
aus £1,33
aus £1,33
Dieses Teil ersetzt die Teilenummer 4161959
# 044
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 14326050
Stopfen, Ölkanäle für rechte und linke Köpfe
aus £1,02
aus £1,02
# 047
MPN: 14325040
Stecker
aus £3,15
aus £3,15
# 048
MPN: 14325240
Stecker
aus £3,47
aus £3,47
# 049
MPN: 111352
HELI-SPULE
Teilenummer verwenden: 111352/A
aus £74,70
aus £74,70
# 050
MPN: 11500021
ZUCHT
aus £9,50
aus £9,50
# 051
MPN: 101239
NUSS
aus £0,73
aus £0,73
Dieses Teil ersetzt die Teilenummer 92310
# 052
MPN: 10519401
Scheibe
aus £0,71
aus £0,71
# 053
MPN: 101505
KAPPE FÜR THERMISTOR
aus £43,17
aus £43,17
# 054
MPN: 126544
OBERE ABDECKUNG MIT KOMPLETTEM DROSSELKÖRPER
aus £1.617,54
aus £1.617,54
Dieses Teil ersetzt die Teilenummer 113943
# 054
MPN: 126545
OBERE ABDECKUNG
Mit Baugruppen-Nr. 126544
# 055
MPN: 147717
Dichtung
aus £14,80
aus £14,80
Dieses Teil ersetzt die Teilenummer 113572
# 056
MPN: 11499921
ZUCHT
aus £6,43
aus £6,43
# 057
MPN: 11197774
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 058
MPN: 15896221
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 15896225
# 059
MPN: 11500821
ZUCHT
aus £19,05
aus £19,05
# 060
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 061
MPN: 101239
NUSS
aus £0,67
aus £0,67
Dieses Teil ersetzt die Teilenummer 92310
# 062
MPN: 13542021
BOLZEN AUF DÜBEL
Ersetzung
Ersetzung
# 063
MPN: 10297760
Scheibe
aus £0,50
aus £0,50
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 064
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 065
MPN: 102935
ZUCHT
aus £1,33
aus £1,33
Dieses Teil ersetzt die Teilenummer 4161959
# 066
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 067
MPN: 13540721
ZUCHT
Ersetzung
Ersetzung
# 068
MPN: 13525470
HELI-SPULE
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 107333
# 069
MPN: 11501021
ZUCHT
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 11501020
# 070
MPN: 121150
Halterung
aus £10,56
aus £10,56
-part-diagram-005.webp "FERRARI 412 (MECHANICAL) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 412 (MECHANICAL) ZEITSTEUERUNGSSYSTEM – VENTILE TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 412 (MECHANICAL) ZEITMESSSYSTEM - GEHÄUSE UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 412 (MECHANICAL) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 412 (MECHANICAL) LUFTEINSPRITZUNG – FÜR CH-VERSION TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 412 (MECHANICAL) KRAFTSTOFFTANKS, PUMPEN, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 412 (MECHANICAL) KRAFTSTOFFEINSPRITZSYSTEM – KRAFTSTOFFVERTEILER, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 412 (MECHANICAL) KRAFTSTOFFEINSPRITZSYSTEM – LUFTEINLASS, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 412 (MECHANICAL) DROSSELKLAPPENSTEUERUNG LHD TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 412 (MECHANICAL) DROSSELKLAPPENSTEUERUNG RHD TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 412 (MECHANICAL) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 412 (MECHANICAL) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 412 (MECHANICAL) SCHMIERKREISLAUF UND FILTER TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 412 (MECHANICAL) WASSERPUMPE UND MOTORÖLPUMPE TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 412 (MECHANICAL) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 412 (MECHANICAL) DISTANZSTÜCK FÜR MOTORSCHWUNGRAD UND KUPPLUNGSGEHÄUSE – 412 A. TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 412 (MECHANICAL) AUTOMATIKGETRIEBE - 412 A. TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 412 (MECHANICAL) VAKUUMVERSTÄRKUNGSVENTIL UND ÖLKREISLAUF – 412 A. TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 412 (MECHANICAL) ÄUßERE GETRIEBESTEUERUNGEN – 412 A. TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSSYSTEM UND -STEUERUNG - 412 M. TEILEDIAGRAMM")
-part-diagram-024a.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSSYSTEM UND -STEUERUNG – 412 M. (VON FAHRZEUG NR. 7005) TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSFREIGABEKONTROLLE – 412 M. LHD TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSFREIGABEKONTROLLE – 412 M. RHD TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 412 (MECHANICAL) GETRIEBE- 412 M. TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 412 (MECHANICAL) HAUPTWELLE UND ÖLPUMPE - 412 M. TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 412 (MECHANICAL) LAYSHAFT-412M. TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 412 (MECHANICAL) GETRIEBESTEUERUNG INNEN UND AUßEN – 412 M. TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 412 (MECHANICAL) KARDANWELLE TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 412 (MECHANICAL) DIFFERENZGEHÄUSE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 412 (MECHANICAL) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCH GESTEUERT – 412 A. LHD TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCHE STEUERUNG – 412 A. RHD TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCH GESTEUERT – 412 M. LHD TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCH GESTEUERT – 412 M. RHD TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 412 (MECHANICAL) BREMSKRAFTVERSTÄRKER-VAKUUMPUMPE TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 412 (MECHANICAL) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 412 (MECHANICAL) ABS TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 412 (MECHANICAL) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 412 (MECHANICAL) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 412 (MECHANICAL) HYDRAULISCHES LENKSYSTEM TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 412 (MECHANICAL) SERVOLENKUNGSÖLTANK – ÖLPNEUMATISCHE SELBSTNIVELLIERUNGSGERÄTE RHD TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 412 (MECHANICAL) LENKGESTÄNGE TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 412 (MECHANICAL) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 412 (MECHANICAL) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 412 (MECHANICAL) VORDERRADAUFHÄNGUNG – HEBEL TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – ÖLTANK UND ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – SELBSTNIVELLIERENDES VENTIL UND ÖLLEITUNGEN TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – HEBEL UND STOßDÄMPFER TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI 412 (MECHANICAL) RÄDER TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI 412 (MECHANICAL) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-055.webp "FERRARI 412 (MECHANICAL) LICHTMASCHINEN UND ANLASSER TEILEDIAGRAMM")
-part-diagram-056.webp "FERRARI 412 (MECHANICAL) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-057.webp "FERRARI 412 (MECHANICAL) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 412 (MECHANICAL) VORDER- UND RÜCKLICHTER – HUPEN UND ANTENNE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 412 (MECHANICAL) ELEKTRISCHES SYSTEM, SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 412 (MECHANICAL) KÜHLENDE ELEKTRISCHE VENTILATOREN – HEIZUNG – SCHEIBE UND RADIC TEILEDIAGRAMM")
-part-diagram-a.webp "FERRARI 412 (MECHANICAL) ERSATZTEILEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 412 (MECHANICAL) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 412 (MECHANICAL) ÖLWANNE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 412 (MECHANICAL) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
