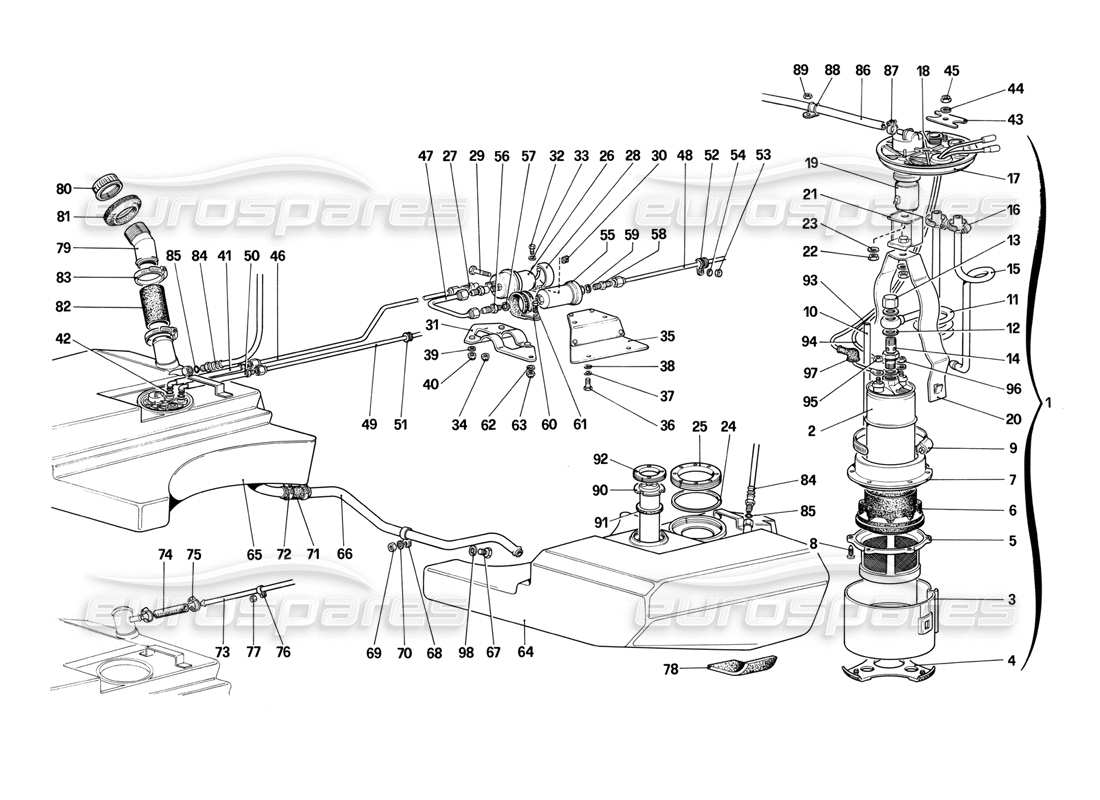

010 - Kraftstofftanks, Pumpen, Leitungen
Ferrari 412 (Mechanical) Fuel Tanks, Pumps, Lines Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 130147
RECHTE KRAFTSTOFFPUMPE KOMPLETT
aus £374,91
aus £374,91
Dieses Teil ersetzt die Teilenummer 129056 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 130148
LINKE KRAFTSTOFFPUMPE KOMPLETT
Dieses Teil ersetzt die Teilenummer 126805 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 129343
BENZINPUMPE
aus £476,40
aus £476,40
# 003
MPN: 126806
KRAFTSTOFFKAMMER
aus £41,90
aus £41,90
# 004
MPN: 126807
ANTI-VIBRATIONS-PAD
aus £21,44
aus £21,44
# 005
MPN: 126808
Filter
Ersetzung
Ersetzung
# 006
MPN: 126809
GUMMIDICHTUNG (60 MM)
aus £60,35
aus £60,35
KRAFTSTOFFPUMPEN-GUMMIDICHTUNG Genuine Ferrari Teil – Neu auf Lager
Für Kraftstoffpumpe 140317; Für 60mm ID-Pumpe
Für Kraftstoffpumpe 140317; Für 60mm ID-Pumpe
# 007
MPN: 126810
ABDECKUNG
aus £24,27
aus £24,27
# 008
MPN: 15671121
SCHRAUBEN
# 009
MPN: 12174790
KLEMME
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 50188200
# 010
MPN: 126827
ENTLÜFTUNGSROHR
aus £50,53
aus £50,53
# 011
MPN: 126828
ROHR
Ersetzung
Ersetzung
# 012
MPN: 11270160
Dichtung
aus £0,89
aus £0,89
# 013
MPN: 10183217
Stecker
Ersetzung
Ersetzung
# 014
MPN: 120098
RÜCKSCHLAGVENTIL
aus £48,27
aus £48,27
# 015
MPN: 126831
RÜCKLAUFROHR
# 016
MPN: 12192190
KLEMME
aus £1,16
aus £1,16
# 017
MPN: 126833
LINKE PUMPENABDECKUNG
Bis Wagen Nr....
aus £29,80
aus £29,80
# 017
MPN: 129057
RECHTE PUMPENABDECKUNG
Bis Wagen Nr....
aus £28,39
aus £28,39
# 017
MPN: 129317
LINKE PUMPENABDECKUNG
Bis Wagen Nr....
# 017
MPN: 129318
RECHTE PUMPENABDECKUNG
Bis Wagen Nr....
# 018
MPN: 128775
RING
aus £0,47
aus £0,47
# 019
MPN: 129058
RÜCKSCHLAGVENTIL
aus £37,23
aus £37,23
# 020
MPN: 126836
FRÜHLING
aus £9,25
aus £9,25
# 021
MPN: 126837
ABSTANDSHALTER
aus £57,66
aus £57,66
# 022
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 023
MPN: 11194779
Scheibe
aus £0,47
aus £0,47
# 024
MPN: 897696
Dichtung
Alternative 126835
aus £48,18
aus £48,18
Dieses Teil ersetzt die Teilenummer 126835
# 025
MPN: 126838
RINGMUTTER
aus £47,29
aus £47,29
# 026
MPN: 113978
AKKUMULATOR
aus £225,00
aus £225,00
# 027
MPN: 125216
UNION
aus £5,83
aus £5,83
# 028
MPN: 113674
KLEMME
aus £17,54
aus £17,54
# 029
MPN: 10376111
SCHRAUBEN
aus £0,47
aus £0,47
# 030
MPN: 14089311
NUSS
aus £0,47
aus £0,47
# 031
MPN: 126977
LINKE UNTERSTÜTZUNG FÜR AKKUMULATOR UND FILTER
aus £45,47
aus £45,47
# 031
MPN: 126978
RICHTIGE UNTERSTÜTZUNG FÜR AKKUMULATOR UND FILTER
aus £52,54
aus £52,54
# 032
MPN: 10902124
SCHRAUBEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10902111 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 10519421
Scheibe
Ersetzung
Ersetzung
# 034
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 035
MPN: 105074
LINKES PANEL FÜR AKKUMULATOR
aus £117,63
aus £117,63
# 035
MPN: 105078
RECHTES PANEL FÜR AKKUMULATOR
aus £93,15
aus £93,15
# 036
MPN: 10902421
SCHRAUBEN
aus £0,47
aus £0,47
# 037
MPN: 12644401
Scheibe
aus £0,47
aus £0,47
# 038
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 12643724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 041
MPN: 127631
LIEFERROHR
Mit Bezügen Nr. 129057 - 126833
aus £56,93
aus £56,93
# 041
MPN: 129597
LIEFERROHR
Mit Bezügen Nr. 129318 -129317
aus £71,06
aus £71,06
# 042
MPN: 127816
SIEGELRING
aus £1,41
aus £1,41
# 043
MPN: 129316
PLATTE
aus £3,02
aus £3,02
# 044
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 045
MPN: 15896211
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896210
# 046
MPN: 127581
RECHTES ROHR
aus £40,52
aus £40,52
# 046
MPN: 127583
LINKES ROHR
aus £40,52
aus £40,52
# 047
MPN: 127645
ROHRSPEICHER ZUM FILTER
aus £134,67
aus £134,67
# 048
MPN: 127585
RICHTIGES FÖRDERROHR
Für RHD Nr. verwenden. 127881
aus £110,61
aus £110,61
# 048
MPN: 127587
LINKES LIEFERROHR
Für RHD Nr. verwenden. 127879
aus £66,17
aus £66,17
# 048
MPN: 127594
RECHTES RÜCKLAUFROHR
Für RHD Nr. verwenden. 127883
aus £77,01
aus £77,01
# 049
MPN: 127596
LINKES RÜCKLAUFROHR
Für RHD Nr. verwenden. 127885
# 050
MPN: 127632
RÜCKLAUFROHR
Mit Bezügen Nr. 129057 - 126833
aus £68,35
aus £68,35
# 050
MPN: 129598
RÜCKLAUFROHR
Mit Bezügen Nr. 129318 -129317
aus £54,85
aus £54,85
# 051
MPN: 10397580
Fairer Vorsprung
aus £2,22
aus £2,22
# 052
MPN: 10441190
Halterung
aus £0,47
aus £0,47
# 052
MPN: 10441890
Halterung
aus £0,47
aus £0,47
# 052
MPN: 10442290
Halterung
aus £0,47
aus £0,47
# 053
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 054
MPN: 12639701
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12639704
# 055
MPN: 113977
KRAFTSTOFFFILTER
aus £32,03
aus £32,03
# 056
MPN: 127755
UNION
aus £10,05
aus £10,05
# 057
MPN: 10280060
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 100501 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 058
MPN: 127756
UNION
aus £33,96
aus £33,96
# 059
MPN: 10298460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
# 060
MPN: 113909
Halterung
# 061
MPN: 16043321
SCHRAUBEN
aus £0,47
aus £0,47
# 062
MPN: 12646721
Scheibe
Ersetzung
Ersetzung
# 063
MPN: 104030
SELBSTVERRIEGELUNGSMUTTER
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104125
# 064
MPN: 127394
RECHTER TANK
aus £658,90
aus £658,90

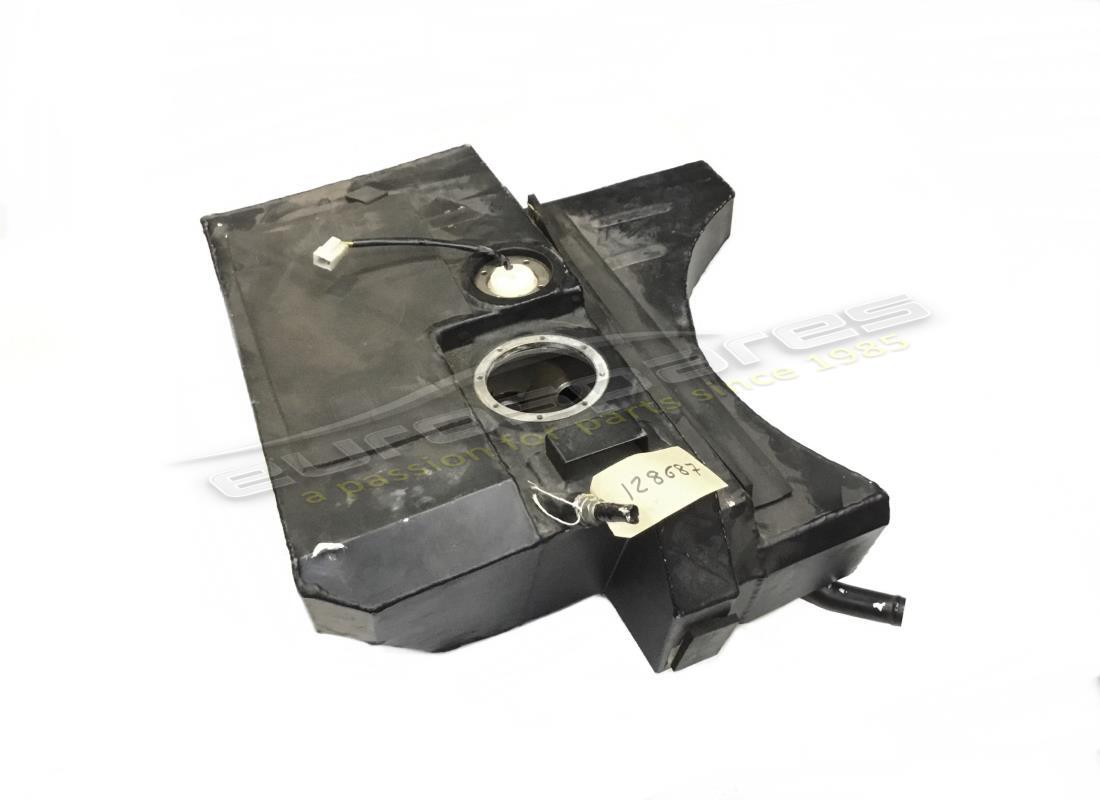

# 064
MPN: 128687
RECHTER TANK
Mit verschraubtem Entlüftungsrohr
aus £708,73
aus £708,73

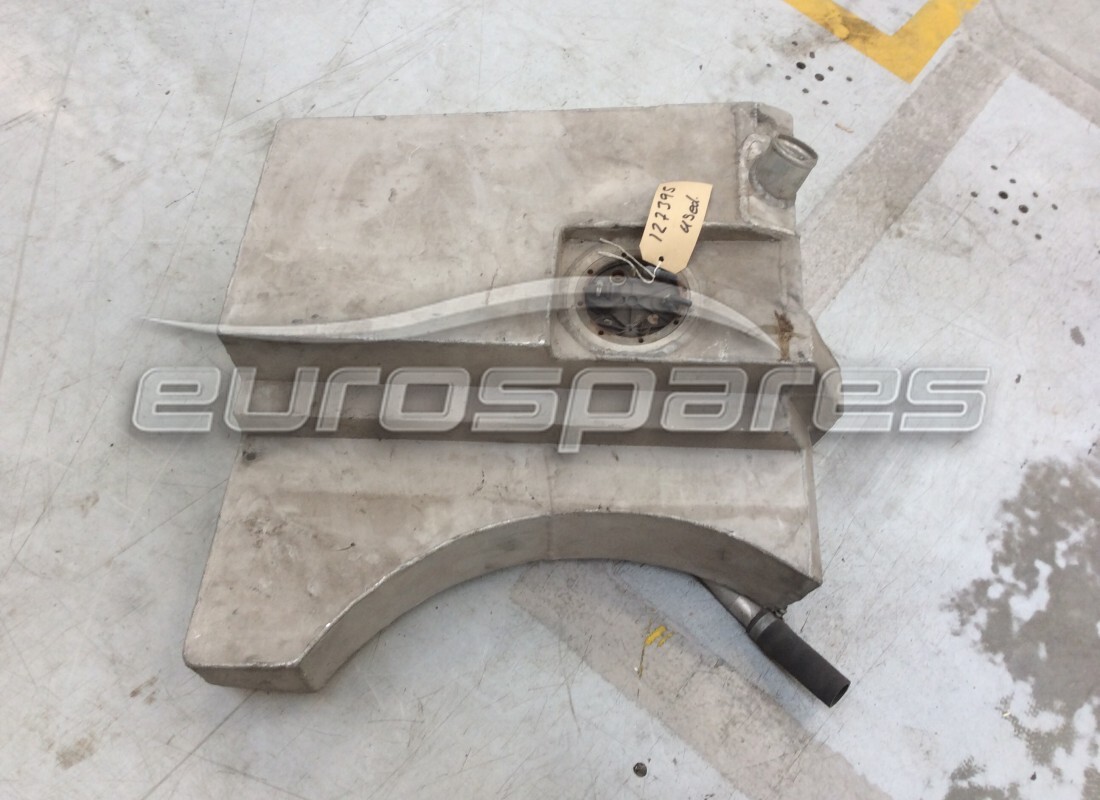

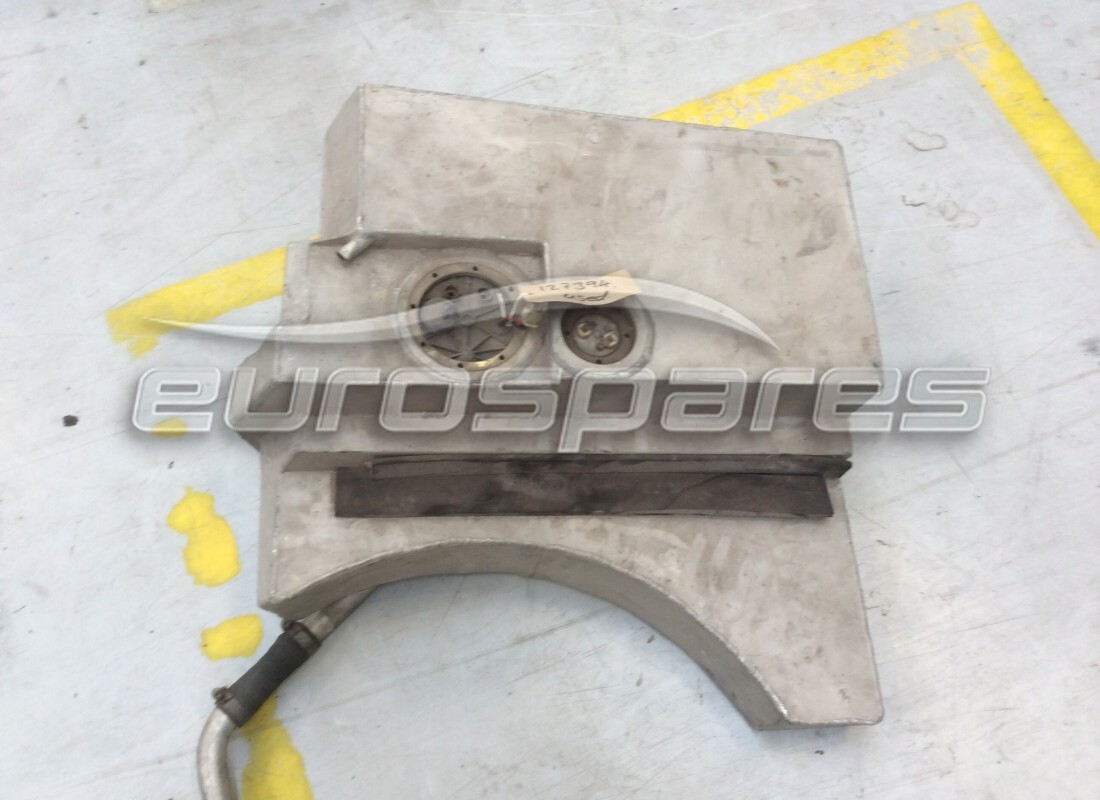

# 065
MPN: 127395
LINKER TANK
aus £570,54
aus £570,54

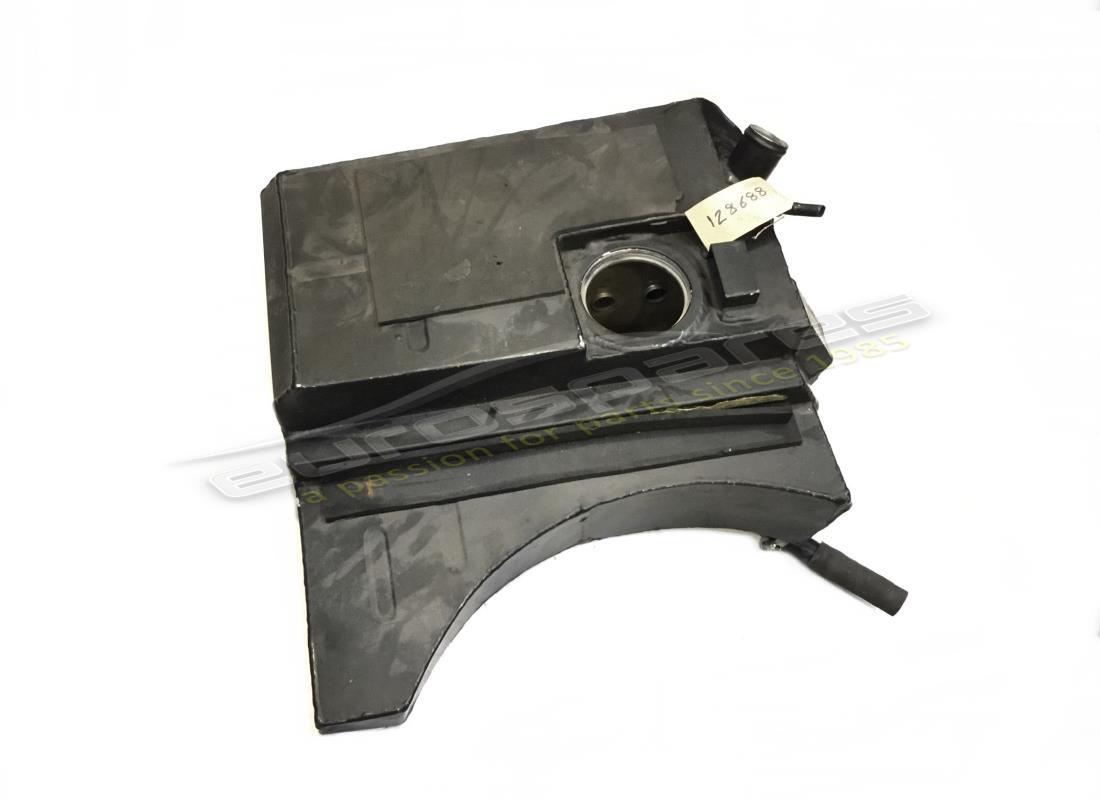

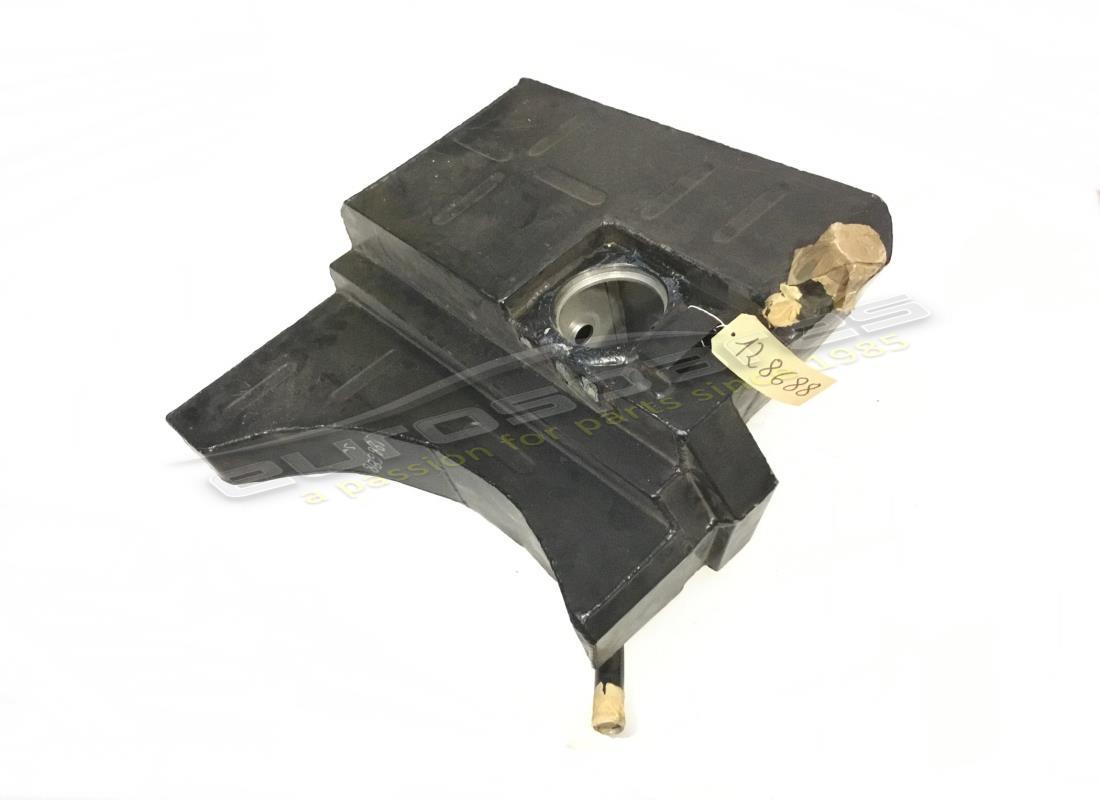

# 065
MPN: 128688
LINKER TANK
Mit verschraubtem Entlüftungsrohr
aus £537,06
aus £537,06
# 066
MPN: 127399
ROHR-, TANKSANSCHLUSS
aus £149,67
aus £149,67
# 067
MPN: 10300771
KRAFTSTOFFABLASSSCHRAUBE
aus £0,50
aus £0,50
# 068
MPN: 124226
Halterung
aus £3,34
aus £3,34
# 069
MPN: 12574211
NUSS
aus £0,71
aus £0,71
# 070
MPN: 10519401
Scheibe
aus £0,71
aus £0,71
# 071
MPN: 123996
ÄRMEL
aus £96,32
aus £96,32
Dieses Teil ersetzt die Teilenummer 117616
# 072
MPN: 13000590
KLEMME
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 105622 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 073
MPN: 127400
ENTLÜFTUNGSROHR
aus £85,46
aus £85,46
# 074
MPN: 127386
ÄRMEL
Für Tanks Nr. 127394 und 127395
aus £26,03
aus £26,03
# 075
MPN: 13000390
KLEMME
Für Tanks Nr. 127394 und 127395
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 076
MPN: 10441590
Halterung
Für Tanks Nr. 127394 und 127395
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10113600
# 077
MPN: 12574211
NUSS
Für Tanks Nr. 127394 und 127395
aus £0,71
aus £0,71
# 078
MPN: 127401
UNTERLEGSCHEIBE FÜR TANK
aus £13,34
aus £13,34
# 078
MPN: 127402
UNTERLEGSCHEIBE FÜR TANK
aus £8,79
aus £8,79
# 078
MPN: 127403
UNTERLEGSCHEIBE FÜR TANK
aus £0,58
aus £0,58
# 078
MPN: 127405
UNTERLEGSCHEIBE FÜR TANK
aus £3,15
aus £3,15
# 079
MPN: 127406
KRAFTSTOFFFÜLLSTOFF
aus £312,81
aus £312,81
# 080
MPN: 113401
KRAFTSTOFFEINFÜLLVERSCHLUSS
aus £65,57
aus £65,57
Dieses Teil ersetzt die Teilenummer 101453 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 081
MPN: 101465
Dichtung
aus £45,30
aus £45,30
Dieses Teil ersetzt die Teilenummer 821287 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 082
MPN: 123995
ÄRMEL
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 115677
# 083
MPN: 12174790
KLEMME
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 50188200
# 084
MPN: 128689
ENTLÜFTUNGSROHR
Für Tanks Nr. 126687 - 126688
aus £193,46
aus £193,46
# 085
MPN: 128702
SIEGELRING
aus £2,45
aus £2,45
# 086
MPN: 129043
ENTLÜFTUNGSROHR RECHTE PUMPE
aus £4,29
aus £4,29
# 087
MPN: 129643
KLEMME
aus £4,00
aus £4,00
# 088
MPN: 10441190
Halterung
aus £0,47
aus £0,47
# 089
MPN: 102948
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12574211 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 090
MPN: 127407
STEUERUNG DER FÜLLSTANDSANZEIGE
Ersetzung
Ersetzung
# 091
MPN: 127408
Dichtung
Ersetzung
Ersetzung
# 092
MPN: 121435
RINGMUTTER
aus £44,76
aus £44,76
Dieses Teil ersetzt die Teilenummer 116012 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 093
MPN: 130149
Übersetzen......
Ersetzung
Ersetzung
# 094
MPN: 130287
KABEL (-)
# 095
MPN: 10794011
NUSS
aus £0,26
aus £0,26
# 096
MPN: 15896411
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15896401
# 097
MPN: 130146
ABDECKUNG
aus £5,25
aus £5,25
Dieses Teil ersetzt die Teilenummer 137612
# 098
MPN: 10278650
Dichtung
aus £0,47
aus £0,47
-part-diagram-011.webp "FERRARI 412 (MECHANICAL) KRAFTSTOFFEINSPRITZSYSTEM – KRAFTSTOFFVERTEILER, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 412 (MECHANICAL) KRAFTSTOFFEINSPRITZSYSTEM – LUFTEINLASS, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 412 (MECHANICAL) DROSSELKLAPPENSTEUERUNG LHD TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 412 (MECHANICAL) DROSSELKLAPPENSTEUERUNG RHD TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 412 (MECHANICAL) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 412 (MECHANICAL) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 412 (MECHANICAL) SCHMIERKREISLAUF UND FILTER TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 412 (MECHANICAL) WASSERPUMPE UND MOTORÖLPUMPE TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 412 (MECHANICAL) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 412 (MECHANICAL) DISTANZSTÜCK FÜR MOTORSCHWUNGRAD UND KUPPLUNGSGEHÄUSE – 412 A. TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 412 (MECHANICAL) AUTOMATIKGETRIEBE - 412 A. TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 412 (MECHANICAL) VAKUUMVERSTÄRKUNGSVENTIL UND ÖLKREISLAUF – 412 A. TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 412 (MECHANICAL) ÄUßERE GETRIEBESTEUERUNGEN – 412 A. TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSSYSTEM UND -STEUERUNG - 412 M. TEILEDIAGRAMM")
-part-diagram-024a.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSSYSTEM UND -STEUERUNG – 412 M. (VON FAHRZEUG NR. 7005) TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSFREIGABEKONTROLLE – 412 M. LHD TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSFREIGABEKONTROLLE – 412 M. RHD TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 412 (MECHANICAL) GETRIEBE- 412 M. TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 412 (MECHANICAL) HAUPTWELLE UND ÖLPUMPE - 412 M. TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 412 (MECHANICAL) LAYSHAFT-412M. TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 412 (MECHANICAL) GETRIEBESTEUERUNG INNEN UND AUßEN – 412 M. TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 412 (MECHANICAL) KARDANWELLE TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 412 (MECHANICAL) DIFFERENZGEHÄUSE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 412 (MECHANICAL) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCH GESTEUERT – 412 A. LHD TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCHE STEUERUNG – 412 A. RHD TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCH GESTEUERT – 412 M. LHD TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCH GESTEUERT – 412 M. RHD TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 412 (MECHANICAL) BREMSKRAFTVERSTÄRKER-VAKUUMPUMPE TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 412 (MECHANICAL) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 412 (MECHANICAL) ABS TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 412 (MECHANICAL) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 412 (MECHANICAL) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 412 (MECHANICAL) HYDRAULISCHES LENKSYSTEM TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 412 (MECHANICAL) SERVOLENKUNGSÖLTANK – ÖLPNEUMATISCHE SELBSTNIVELLIERUNGSGERÄTE RHD TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 412 (MECHANICAL) LENKGESTÄNGE TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 412 (MECHANICAL) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 412 (MECHANICAL) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 412 (MECHANICAL) VORDERRADAUFHÄNGUNG – HEBEL TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – ÖLTANK UND ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – SELBSTNIVELLIERENDES VENTIL UND ÖLLEITUNGEN TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – HEBEL UND STOßDÄMPFER TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI 412 (MECHANICAL) RÄDER TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI 412 (MECHANICAL) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-055.webp "FERRARI 412 (MECHANICAL) LICHTMASCHINEN UND ANLASSER TEILEDIAGRAMM")
-part-diagram-056.webp "FERRARI 412 (MECHANICAL) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-057.webp "FERRARI 412 (MECHANICAL) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 412 (MECHANICAL) VORDER- UND RÜCKLICHTER – HUPEN UND ANTENNE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 412 (MECHANICAL) ELEKTRISCHES SYSTEM, SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 412 (MECHANICAL) KÜHLENDE ELEKTRISCHE VENTILATOREN – HEIZUNG – SCHEIBE UND RADIC TEILEDIAGRAMM")
-part-diagram-a.webp "FERRARI 412 (MECHANICAL) ERSATZTEILEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 412 (MECHANICAL) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 412 (MECHANICAL) ÖLWANNE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 412 (MECHANICAL) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 412 (MECHANICAL) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 412 (MECHANICAL) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 412 (MECHANICAL) ZEITSTEUERUNGSSYSTEM – VENTILE TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 412 (MECHANICAL) ZEITMESSSYSTEM - GEHÄUSE UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 412 (MECHANICAL) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 412 (MECHANICAL) LUFTEINSPRITZUNG – FÜR CH-VERSION TEILEDIAGRAMM")
