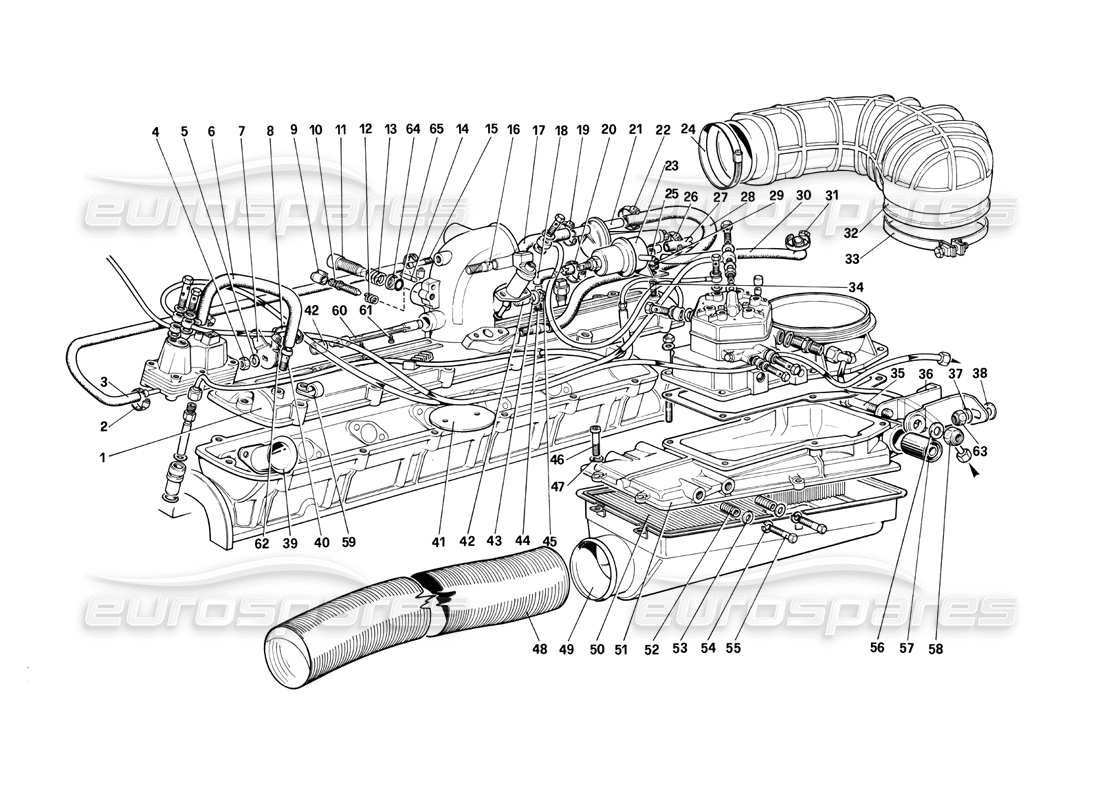

012 - Kraftstoffeinspritzsystem – Lufteinlass, Leitungen
Ferrari 412 (Mechanical) Fuel Injection System - Air Intake, Lines Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 126545
RECHTE OBERE ABDECKUNG
# 001
MPN: 127895
LH . OBERE ABDECKUNG
# 002
MPN: 12179190
GURT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102604
# 003
MPN: 121936
LUFTFÜHRUNGSROHR VON DER KOPFABDECKUNG ZUM REGLER
Für 412 A verwenden Sie Nr. 113969 mit Regler-Nr. 113973
aus £9,55
aus £9,55
# 004
MPN: 16102321
NUSS
aus £1,43
aus £1,43
# 005
MPN: 113566
Scheibe
aus £2,22
aus £2,22
# 006
MPN: 121937
LUFTVAKUUMROHR
Für 412 A verwenden Sie Nr. 116763 q = 1 - Mit Regler-Nr. 113973
aus £2,85
aus £2,85
# 007
MPN: 113557
STEUERHEBEL FÜR rechte Drosselklappe
aus £18,83
aus £18,83
# 007
MPN: 113559
STEUERUNG ELVER FÜR LINKES DROSSELKLAPPEN
aus £16,96
aus £16,96
# 008
MPN: 12179190
GURT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102604
# 009
MPN: 111182
ANTI-TAMPER-STECKER
aus £12,77
aus £12,77
# 010
MPN: 114366
EINSTELLSCHRAUBE FÜR GASHEBEL
aus £4,53
aus £4,53
# 011
MPN: 113556
EINSTELLSCHRAUBE FÜR LUFT
aus £12,60
aus £12,60
# 012
MPN: 107824
FEDER FÜR LUFTEINSTELLSCHRAUBE
aus £1,40
aus £1,40
# 013
MPN: 113571
FEDER FÜR EINSTELLSCHRAUBE
aus £40,12
aus £40,12
# 014
MPN: 114367
STOPPSTIFT FÜR KAPPE
aus £0,58
aus £0,58
# 015
MPN: 113652
UNION
aus £2,90
aus £2,90
# 016
MPN: 113636
UNION
aus £14,29
aus £14,29
# 017
MPN: 113965
ROHR VON DER ABDECKUNG ZUM LUFTVENTIL
aus £10,27
aus £10,27
# 018
MPN: 113967
ROHR VOM DECKEL ZUM VAKUUMVENTIL
aus £2,81
aus £2,81
# 019
MPN: 13000390
GURT
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 12179190
GURT
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 102604
# 021
MPN: 113974
ZUSÄTZLICHES LUFTVENTIL
Für CH verwenden Sie Nr. 120222
aus £949,04
aus £949,04
Dieses Teil ersetzt die Teilenummer 125880 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 13000390
GURT
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 113981
VAKUUMVENTIL
Für CH verwenden Sie Nr. 121921
aus £36,31
aus £36,31
# 024
MPN: 12174890
GURT FÜR FÖRDERER
aus £3,14
aus £3,14
# 025
MPN: 103550
ABSTANDSHALTER FÜR KLEINEN BLOCK
aus £28,08
aus £28,08
Dieses Teil ersetzt die Teilenummer 4130913
# 026
MPN: 13000390
RIEMEN FÜR FORMROHRE
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 116123
GEFORMTES ROHR
aus £16,25
aus £16,25
# 028
MPN: 113824
RECHTSFÖRMIGES ROHR
aus £54,02
aus £54,02
# 028
MPN: 113825
LINKES GEFORMTES ROHR
aus £54,02
aus £54,02
# 029
MPN: 103549
GUMMIBUSCH
aus £0,75
aus £0,75
# 030
MPN: 113803
GEFORMTES ROHR
aus £18,35
aus £18,35
# 031
MPN: 13000390
RIEMEN FÜR FORMROHRE
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 12179590 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 113413
FÖRDERER AUF RH-DOSIERGERÄT
aus £469,99
aus £469,99
# 032
MPN: 113414
FÖRDERER AUF LINKER DOSIERGERÄT
aus £155,41
aus £155,41
# 033
MPN: 109796
GURT FÜR FÖRDERER
aus £11,60
aus £11,60
# 034
MPN: 112030
UNION
aus £9,83
aus £9,83
# 035
MPN: 15541321
SCHRAUBEN
aus £20,87
aus £20,87
Dieses Teil ersetzt die Teilenummer 15541311
# 036
MPN: 113501
Halterung
aus £11,69
aus £11,69
# 037
MPN: 12638621
Scheibe
aus £0,55
aus £0,55
Dieses Teil ersetzt die Teilenummer 12638620 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 038
MPN: 106470
SHIM
Mögliche Montage
aus £8,50
aus £8,50
# 038
MPN: 106471
SHIM
Mögliche Montage
aus £8,52
aus £8,52
# 038
MPN: 106472
SHIM
Mögliche Montage
aus £10,16
aus £10,16
Dieses Teil ersetzt die Teilenummer 32309
# 039
MPN: 113553

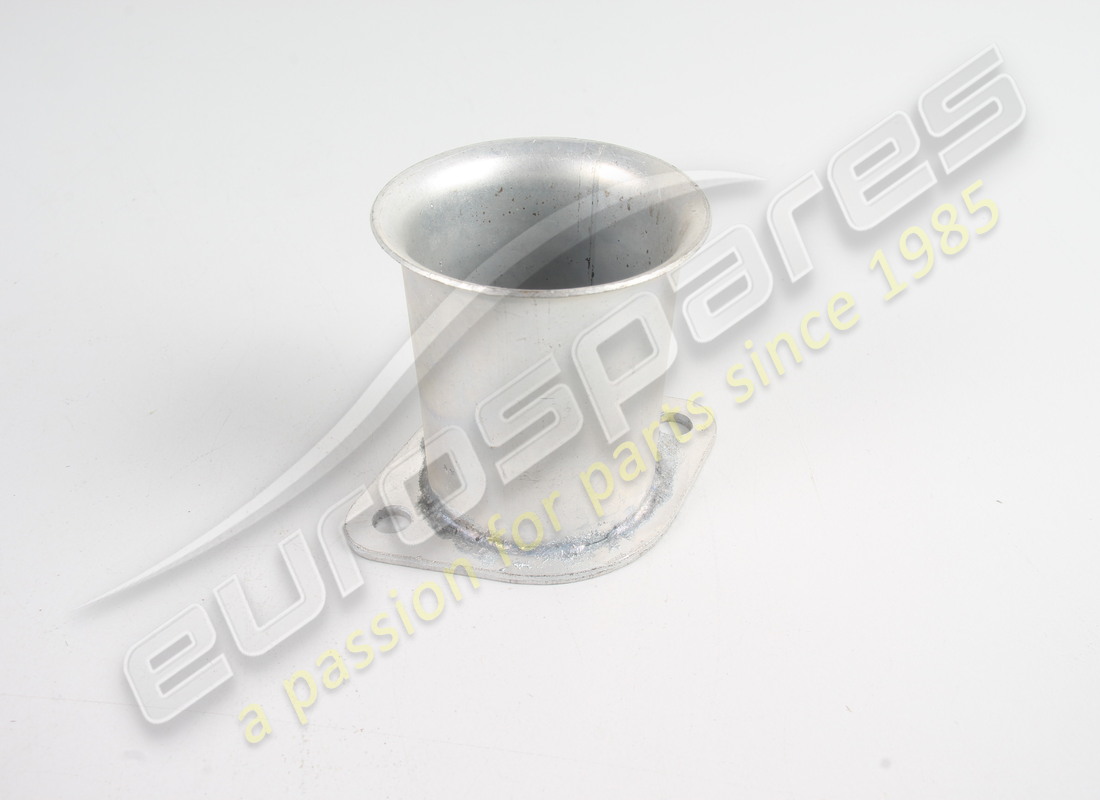

FLANSCH- UND HORNBAUGRUPPE
aus £31,80
aus £31,80
# 040
MPN: 113637
UNION
aus £5,79
aus £5,79
# 041
MPN: 113563
DROSSEL, EINSTELLUNG DES LUFTSTROMS
aus £166,70
aus £166,70
# 042
MPN: 107443
SELBSTSCHMIERENDE BUCHSE
aus £10,85
aus £10,85
# 043
MPN: 13550401
GESCHERTE Scheibe
aus £0,71
aus £0,71
# 044
MPN: 113652
GEWERKSCHAFT AUF DEM DECKEL
aus £2,90
aus £2,90
# 045
MPN: 11065976
SEEGER-RING
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 11065975
# 046
MPN: 13276811
SCHRAUBEN
aus £0,53
aus £0,53
# 047
MPN: 12601271
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 103372 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 048
MPN: 127047
ROHR VOM FÖRDERER ZUM LUFTEINLASS
aus £19,46
aus £19,46
# 049
MPN: 126171
Lufteinlass
aus £187,89
aus £187,89
# 050
MPN: 126150

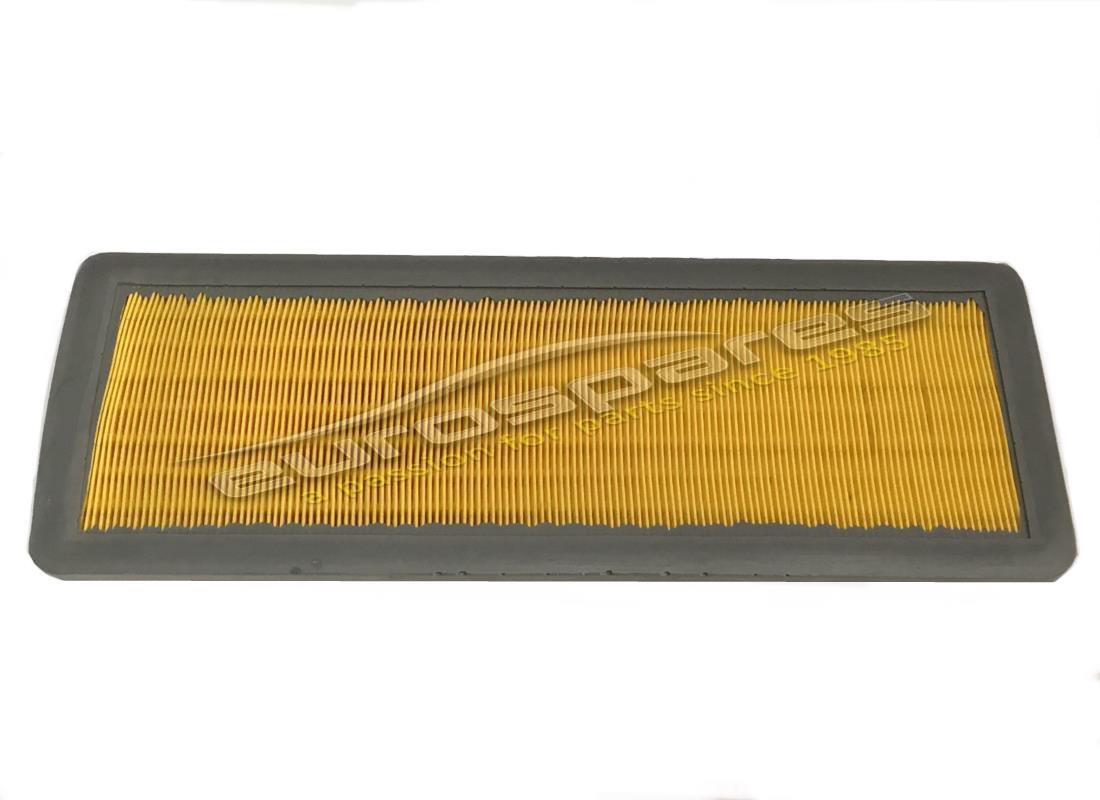

LUFTREINIGER
aus £66,19
aus £66,19
# 051
MPN: 126192
UNTERSTÜTZUNG FÜR RH-MESSGERÄT
Für 412 A verwenden Sie Nr. 126288
aus £294,75
aus £294,75
# 051
MPN: 126235
UNTERSTÜTZUNG FÜR LINKES DOSIERGERÄT
aus £535,90
aus £535,90
# 052
MPN: 13525870
HELI - SPULE
aus £1,50
aus £1,50
Dieses Teil ersetzt die Teilenummer 105510
# 053
MPN: 13550301
SHIM
aus £0,53
aus £0,53
# 054
MPN: 127496
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516671 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
Alternative (#EAP1469019) Ferrari 575 LHD-Umrüstsatz für manuelles Fahren Eurospares Zugelassenes Teil – Neu (bestellen)
Einige F1 Teile müssen modifiziert werden, damit sie passen.
Einige F1 Teile müssen modifiziert werden, damit sie passen.
# 055
MPN: 16043621
BOLZEN
aus £1,18
aus £1,18
# 056
MPN: 10520021
Scheibe
aus £0,59
aus £0,59
Dieses Teil ersetzt die Teilenummer 10520001
# 057
MPN: 109799
SILENTBLOCKON-UNTERSTÜTZUNG DES GERÄTS
aus £57,79
aus £57,79
# 058
MPN: 16105011
SELBSTVERRIEGELUNGSMUTTER
aus £0,47
aus £0,47
# 059
MPN: 10418101
KRAGEN,Ø 6
aus £0,51
aus £0,51
# 059
MPN: 10418301
KRAGEN, Ø 8
aus £0,54
aus £0,54
# 059
MPN: 10418401
KRAGEN, Ø 12
aus £1,69
aus £1,69
# 059
MPN: 10418501
KRAGEN,Ø 10
aus £1,18
aus £1,18
# 059
MPN: 10449990
KRAGEN,Ø 7
aus £2,39
aus £2,39
# 059
MPN: 10450190
KRAGEN, Ø 10
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 148751
# 059
MPN: 10450390
KRAGEN, Ø 14
aus £0,75
aus £0,75
# 060
MPN: 113564
DROSSELKLAPPENSPINDEL
aus £94,36
aus £94,36
# 061
MPN: 115361
SCHRAUBE, DROSSELKLAPPENBEFESTIGUNG
aus £0,74
aus £0,74
# 062
MPN: 113558
RÜCKGABEFEDER FÜR RECHTES DROSSELKLAPPEN
aus £13,21
aus £13,21
# 062
MPN: 113562
RÜCKGABEFEDER FÜR DROSSELKLAPPEN LINKS
aus £1,38
aus £1,38
# 063
MPN: 12575611
SELBSTVERRIEGELUNGSMUTTER
Ersetzung
Ersetzung
# 064
MPN: 115204
DECKEL
aus £11,16
aus £11,16
# 065
MPN: 114919
SIEGELRING
aus £1,05
aus £1,05
Dieses Teil ersetzt die Teilenummer 103037
-part-diagram-013.webp "FERRARI 412 (MECHANICAL) DROSSELKLAPPENSTEUERUNG LHD TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 412 (MECHANICAL) DROSSELKLAPPENSTEUERUNG RHD TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 412 (MECHANICAL) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 412 (MECHANICAL) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 412 (MECHANICAL) SCHMIERKREISLAUF UND FILTER TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 412 (MECHANICAL) WASSERPUMPE UND MOTORÖLPUMPE TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 412 (MECHANICAL) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 412 (MECHANICAL) DISTANZSTÜCK FÜR MOTORSCHWUNGRAD UND KUPPLUNGSGEHÄUSE – 412 A. TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 412 (MECHANICAL) AUTOMATIKGETRIEBE - 412 A. TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 412 (MECHANICAL) VAKUUMVERSTÄRKUNGSVENTIL UND ÖLKREISLAUF – 412 A. TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 412 (MECHANICAL) ÄUßERE GETRIEBESTEUERUNGEN – 412 A. TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSSYSTEM UND -STEUERUNG - 412 M. TEILEDIAGRAMM")
-part-diagram-024a.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSSYSTEM UND -STEUERUNG – 412 M. (VON FAHRZEUG NR. 7005) TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSFREIGABEKONTROLLE – 412 M. LHD TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSFREIGABEKONTROLLE – 412 M. RHD TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 412 (MECHANICAL) GETRIEBE- 412 M. TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 412 (MECHANICAL) HAUPTWELLE UND ÖLPUMPE - 412 M. TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 412 (MECHANICAL) LAYSHAFT-412M. TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 412 (MECHANICAL) GETRIEBESTEUERUNG INNEN UND AUßEN – 412 M. TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 412 (MECHANICAL) KARDANWELLE TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 412 (MECHANICAL) DIFFERENZGEHÄUSE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 412 (MECHANICAL) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCH GESTEUERT – 412 A. LHD TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCHE STEUERUNG – 412 A. RHD TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCH GESTEUERT – 412 M. LHD TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCH GESTEUERT – 412 M. RHD TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 412 (MECHANICAL) BREMSKRAFTVERSTÄRKER-VAKUUMPUMPE TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 412 (MECHANICAL) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 412 (MECHANICAL) ABS TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 412 (MECHANICAL) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 412 (MECHANICAL) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 412 (MECHANICAL) HYDRAULISCHES LENKSYSTEM TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 412 (MECHANICAL) SERVOLENKUNGSÖLTANK – ÖLPNEUMATISCHE SELBSTNIVELLIERUNGSGERÄTE RHD TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 412 (MECHANICAL) LENKGESTÄNGE TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 412 (MECHANICAL) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 412 (MECHANICAL) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 412 (MECHANICAL) VORDERRADAUFHÄNGUNG – HEBEL TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – ÖLTANK UND ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – SELBSTNIVELLIERENDES VENTIL UND ÖLLEITUNGEN TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-052.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – HEBEL UND STOßDÄMPFER TEILEDIAGRAMM")
-part-diagram-053.webp "FERRARI 412 (MECHANICAL) RÄDER TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI 412 (MECHANICAL) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-055.webp "FERRARI 412 (MECHANICAL) LICHTMASCHINEN UND ANLASSER TEILEDIAGRAMM")
-part-diagram-056.webp "FERRARI 412 (MECHANICAL) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-057.webp "FERRARI 412 (MECHANICAL) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 412 (MECHANICAL) VORDER- UND RÜCKLICHTER – HUPEN UND ANTENNE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 412 (MECHANICAL) ELEKTRISCHES SYSTEM, SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 412 (MECHANICAL) KÜHLENDE ELEKTRISCHE VENTILATOREN – HEIZUNG – SCHEIBE UND RADIC TEILEDIAGRAMM")
-part-diagram-a.webp "FERRARI 412 (MECHANICAL) ERSATZTEILEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 412 (MECHANICAL) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 412 (MECHANICAL) ÖLWANNE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 412 (MECHANICAL) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 412 (MECHANICAL) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 412 (MECHANICAL) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 412 (MECHANICAL) ZEITSTEUERUNGSSYSTEM – VENTILE TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 412 (MECHANICAL) ZEITMESSSYSTEM - GEHÄUSE UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 412 (MECHANICAL) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 412 (MECHANICAL) LUFTEINSPRITZUNG – FÜR CH-VERSION TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 412 (MECHANICAL) KRAFTSTOFFTANKS, PUMPEN, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 412 (MECHANICAL) KRAFTSTOFFEINSPRITZSYSTEM – KRAFTSTOFFVERTEILER, LEITUNGEN TEILEDIAGRAMM")
