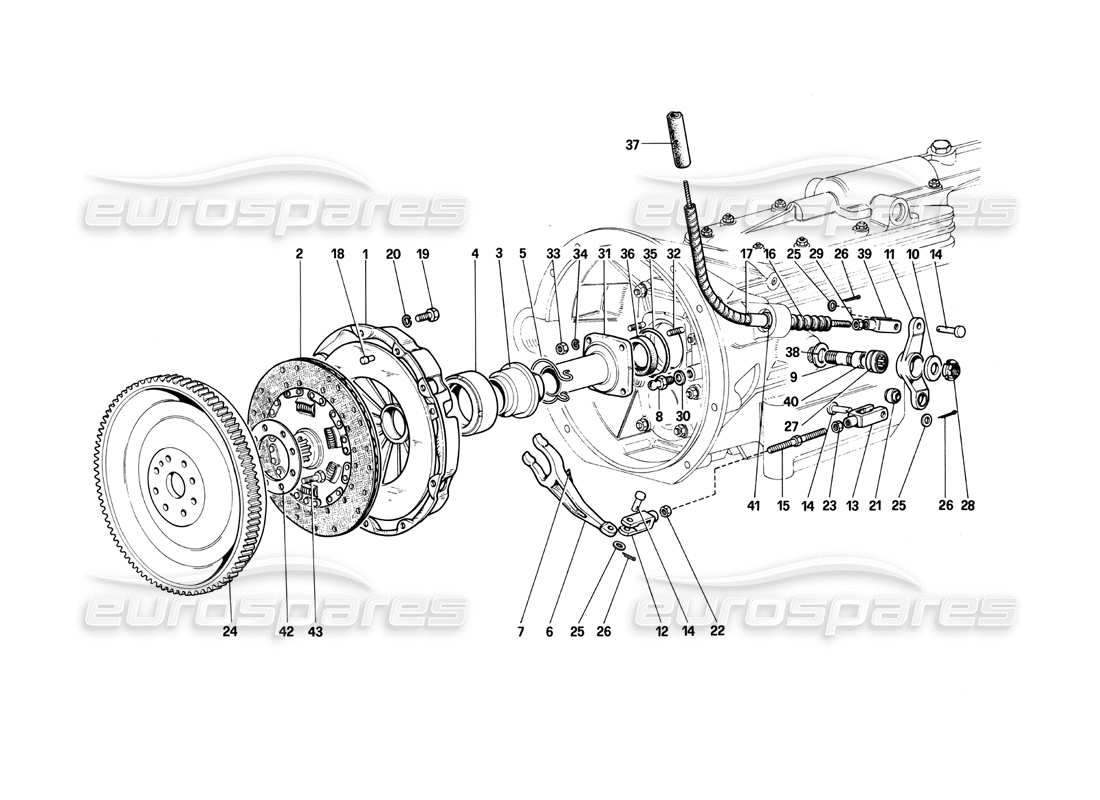

024 - Kupplungssystem und -steuerung - 412 M.
Ferrari 412 (Mechanical) ClutCH System and Control - 412 M. Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 000
MPN: FCLK002
3PC KUPPLUNGSSATZ
ENTHÄLT 109382, 110558, 100849
# 001
MPN: 109382
KUPPLUNGSDRUCKPLATTE
aus £295,00
aus £295,00
Dieses Teil ersetzt die Teilenummer 105708 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 110558
KUPPLUNGSSCHEIBE
aus £224,14
aus £224,14
Dieses Teil ersetzt die Teilenummer 105709 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 116326
BUCHSE, LAGERTRÄGER
Für RH D. Nr. verwenden. 100848
aus £256,02
aus £256,02
# 004
MPN: 100849
DRUCKLAGER
aus £45,00
aus £45,00
Dieses Teil ersetzt die Teilenummer 100845 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 100850
FEDER, HALTEBUCHSE
Für RH D.
Ersetzung
Ersetzung
# 006
MPN: 100846
KUPPLUNGSHEBEL UND FEDER
aus £580,83
aus £580,83
Dieses Teil ersetzt die Teilenummer 500489
# 006
MPN: 100847
KUPPLUNGSSTEUERHEBEL
Mit Geräte-Nr. 100846
aus £20,93
aus £20,93
# 007
MPN: 100851
FEDER AM HEBEL
aus £48,33
aus £48,33
Dieses Teil ersetzt die Teilenummer 500192
# 008
MPN: 100852
KUGELGELENK
Mit Deckel Nr. 100676
aus £44,46
aus £44,46
Dieses Teil ersetzt die Teilenummer 500515 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 129231
PIN-THREAD 14MM
aus £127,12
aus £127,12
# 009
MPN: 110923
STIFT FÜR HEBEL
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 105296
# 010
MPN: 100853
Scheibe
aus £15,36
aus £15,36
Dieses Teil ersetzt die Teilenummer 105688 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 103539
HEBEL
Für RH D.
aus £357,28
aus £357,28
Dieses Teil ersetzt die Teilenummer 500614
# 011
MPN: 117104
HEBEL
Für LH D.
aus £246,97
aus £246,97
# 012
MPN: 108575
GABEL
aus £33,34
aus £33,34
# 013
MPN: 100855
GABEL
aus £47,25
aus £47,25
Dieses Teil ersetzt die Teilenummer 500631
# 014
MPN: 103218
STIFT FÜR GABEL
aus £16,94
aus £16,94
Dieses Teil ersetzt die Teilenummer 100857 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 101566
EINSTELLER
aus £29,50
aus £29,50
Dieses Teil ersetzt die Teilenummer 103217
# 016
MPN: 110947
Faltenbalg zum Kabelschutz
aus £32,71
aus £32,71
# 017
MPN: 110020
FLEXIBEL FÜR DIE MECHANISCHE STEUERUNG DER KUPPLUNG
aus £54,97
aus £54,97
Dieses Teil ersetzt die Teilenummer 100859 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 101535
DÜBEL
aus £22,69
aus £22,69
Dieses Teil ersetzt die Teilenummer 94892 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 16043430
SCHRAUBE, DIE KUPPLUNG AM SCHWUNGRAD BEFESTIGT
Ersetzung
Ersetzung
# 020
MPN: 10516677
Scheibe
Ersetzung
Ersetzung
# 021
MPN: 100860
LAGER
aus £66,39
aus £66,39
Dieses Teil ersetzt die Teilenummer SERIE SS6
# 022
MPN: 100861
MUTTER FÜR SPURSTANGE
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 100862, die wir auf Lager haben
# 023
MPN: 100862
MUTTER FÜR SPURSTANGE (LINKSGEWINDE)
aus £5,20
aus £5,20
Dieses Teil ersetzt die Teilenummer 100861
# 024
MPN: 128712

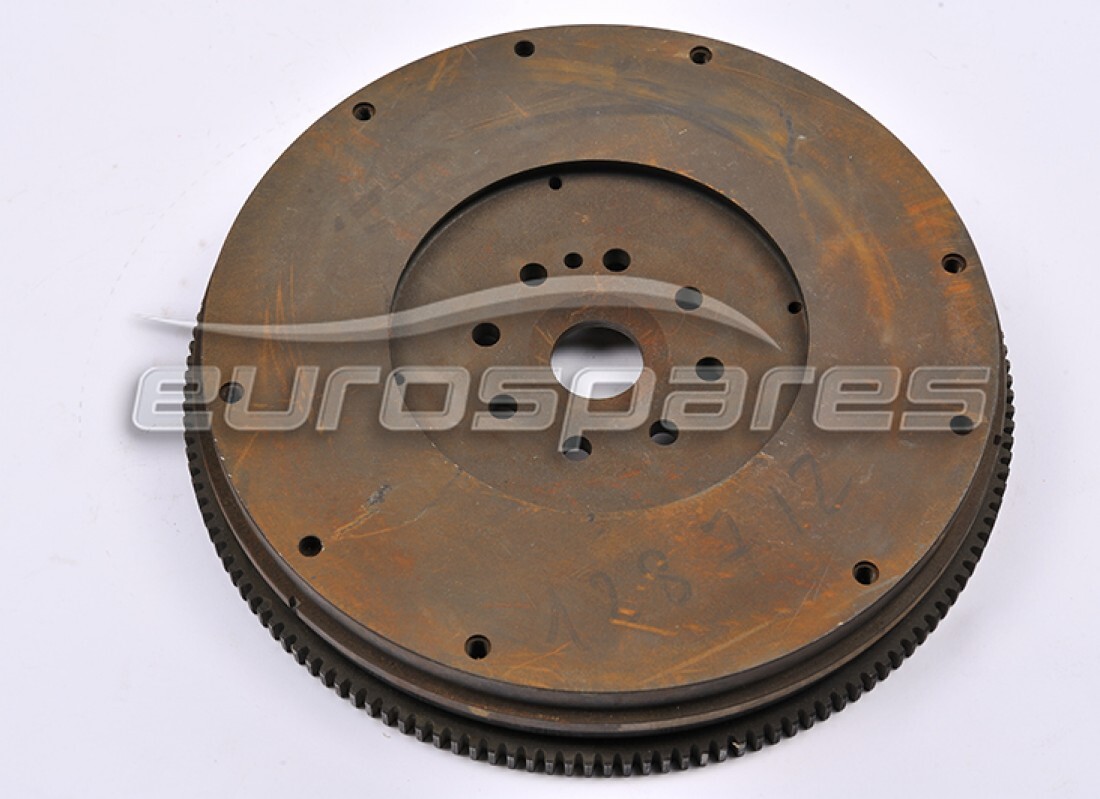

SCHWUNGRAD
Nicht für CH
aus £5.231,21
aus £5.231,21
# 024
MPN: 129005
SCHWUNGRAD
Für CH
aus £1.197,72
aus £1.197,72
# 025
MPN: 13550221
Scheibe
aus £0,47
aus £0,47
# 026
MPN: 10734101
SPLIT PIN
aus £1,55
aus £1,55
Dieses Teil ersetzt die Teilenummer C1
# 027
MPN: 100864
ROLLENLAGER
aus £36,86
aus £36,86
# 028
MPN: 100865
RINGMUTTER
aus £9,91
aus £9,91
# 029
MPN: 100861
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 100862, die wir auf Lager haben
# 030
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 031
MPN: 114240
FLANSCH MIT HÜLSE
aus £413,24
aus £413,24
Dieses Teil ersetzt die Teilenummer 100683 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 11500021
ZUCHT
aus £9,50
aus £9,50
# 033
MPN: 15896221
NUSS
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 15896225
# 034
MPN: 10516471
Scheibe
Ersetzung
Ersetzung
# 035
MPN: 101615
SIEGELRING
aus £2,32
aus £2,32
# 036
MPN: 106779
SIEGELRING
aus £26,83
aus £26,83
Dieses Teil ersetzt die Teilenummer 101614 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 102508
SCHUTZROHR FÜR HÜLLE
aus £26,19
aus £26,19
# 038
MPN: 105297
ABSTANDSHALTER
aus £21,25
aus £21,25
# 039
MPN: 100856
GABEL
aus £28,66
aus £28,66
Dieses Teil ersetzt die Teilenummer 500600 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 110924
RENNEN FÜR ROLLENLAGER
aus £17,65
aus £17,65
# 041
MPN: 106024
ABSTANDSHALTER FÜR FLEXIBEL
aus £16,48
aus £16,48
Dieses Teil ersetzt die Teilenummer 661055
# 042
MPN: 108662
VERRIEGELUNGSPLATTE
aus £26,43
aus £26,43
# 043
MPN: 201755
BOLZEN
aus £1,16
aus £1,16
Dieses Teil ersetzt die Teilenummer 103875
