029 - Layshaft-412M.

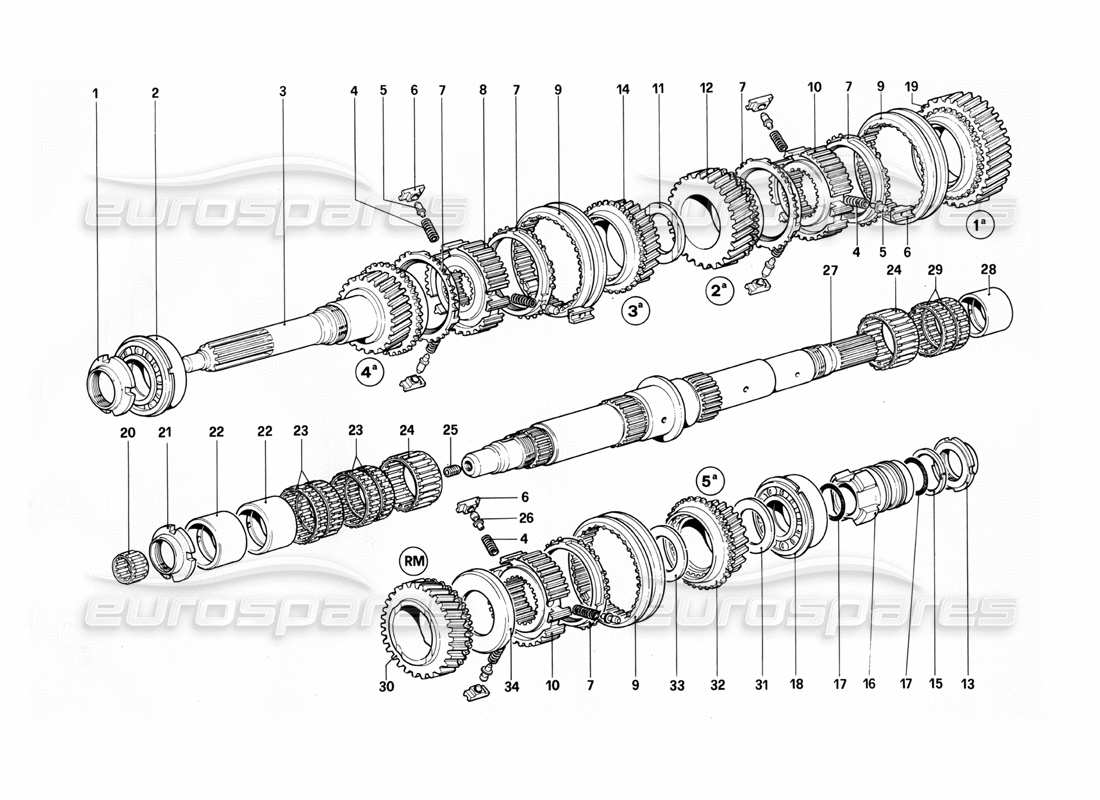

Ferrari 412 (Mechanical) Layshaft-412M. Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 100760
SICHERUNGSRINGMUTTER
aus £106,61
aus £106,61
Dieses Teil ersetzt die Teilenummer 524239
# 002
MPN: 10-16-09
STÜTZLAGER FÜR VORGEGENWELLE
aus £1.282,86
aus £1.282,86
# 003
MPN: 126645
GEGENWELLE
aus £842,92
aus £842,92
# 004
MPN: 106043
FEDER FÜR PIN
aus £5,27
aus £5,27
# 005
MPN: 113412
STIFT
aus £10,86
aus £10,86
# 006
MPN: 106042
PAD FÜR SYNCHRONISATOR
aus £77,52
aus £77,52
# 007
MPN: 106040
SYNCHROMING
aus £695,00
aus £695,00
# 008
MPN: 106050
SYNCHRONISATOR, 3RD – 4TH GESCHWINDIGKEIT
aus £184,73
aus £184,73
# 009
MPN: 184547
ÄRMEL
Ersetzung
Ersetzung
# 010
MPN: 106039
SYNCHRONISATOR, 1ST - 2ND - 5TH GESCHWINDIGKEITEN
aus £225,01
aus £225,01
# 011
MPN: 104057
Abstandshalter zwischen den Geschwindigkeiten 2ND und 3RD
aus £42,48
aus £42,48
# 012
MPN: 119842
AUSRÜSTUNG, 2ND GESCHWINDIGKEIT
aus £800,14
aus £800,14
Dieses Teil ersetzt die Teilenummer 106893, die wir auf Lager haben
# 013
MPN: 153068
RINGMUTTER
aus £70,35
aus £70,35
Dieses Teil ersetzt die Teilenummer 100729 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 119843
AUSRÜSTUNG, 3RD GESCHWINDIGKEIT
aus £833,88
aus £833,88
Dieses Teil ersetzt die Teilenummer 106232, die wir auf Lager haben
# 015
MPN: 109648
DICHTUNGSRING, AUSSEN
aus £39,53
aus £39,53
# 016
MPN: 119223
SENDER FÜR PULSGENERATOR
aus £31,46
aus £31,46
# 017
MPN: 109649
DICHTUNGSRING, INNEN
aus £0,70
aus £0,70
# 018
MPN: 10-16-07
HINTERES LAGER FÜR VORGEGENWELLE
aus £2.367,18
aus £2.367,18
Dieses Teil ersetzt die Teilenummer 94874 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 119841
AUSRÜSTUNG, 1ST GESCHWINDIGKEIT
aus £577,06
aus £577,06
# 020
MPN: 10-16-08
NADELLAGER FÜR VORGEGENWELLE
aus £7,53
aus £7,53
# 021
MPN: 100709
RINGMUTTER
aus £71,30
aus £71,30
Dieses Teil ersetzt die Teilenummer 524242
# 022
MPN: 104054
LAGERLAUF, 2ND- UND 3RD-GESCHWINDIGKEITEN
aus £99,79
aus £99,79
# 023
MPN: 109935
NADELLAGER, 2ND- UND 3RD-GESCHWINDIGKEITEN
aus £8,93
aus £8,93
# 024
MPN: 104091
NADELLAGER, 1ST-GESCHWINDIGKEIT UND RÜCKWÄRTS
aus £27,00
aus £27,00
# 025
MPN: 110010
KONISCHER STECKER
aus £7,44
aus £7,44
# 026
MPN: 113412
STIFT
aus £10,86
aus £10,86
# 027
MPN: 110704
Welle legen
aus £4.750,52
aus £4.750,52
# 028
MPN: 104055
LAGERLAUF, 5TH GESCHWINDIGKEIT
aus £91,40
aus £91,40
# 029
MPN: 10-16-10
NADELLAGER, 5HT GESCHWINDIGKEIT
aus £260,90
aus £260,90
# 030
MPN: 128536
RÜCKWÄRTSGANG
aus £488,98
aus £488,98
# 031
MPN: 104056
DISTANZSTÜCK ZWISCHEN ZAHNRAD UND LAGER
aus £45,95
aus £45,95
# 032
MPN: 119845
AUSRÜSTUNG, 5TH GESCHWINDIGKEIT
aus £2.145,99
aus £2.145,99
Dieses Teil ersetzt die Teilenummer 106895
# 033
MPN: 104059
ABSTANDSHALTER ZWISCHEN SYNCHRONISATOR UND 5TH GESCHWINDIGKEIT
aus £44,30
aus £44,30
# 034
MPN: 128537
DISTANZSTÜCK ZWISCHEN SYNCHRONISATOR UND RÜCKWÄRTSGANG
aus £132,88
aus £132,88
