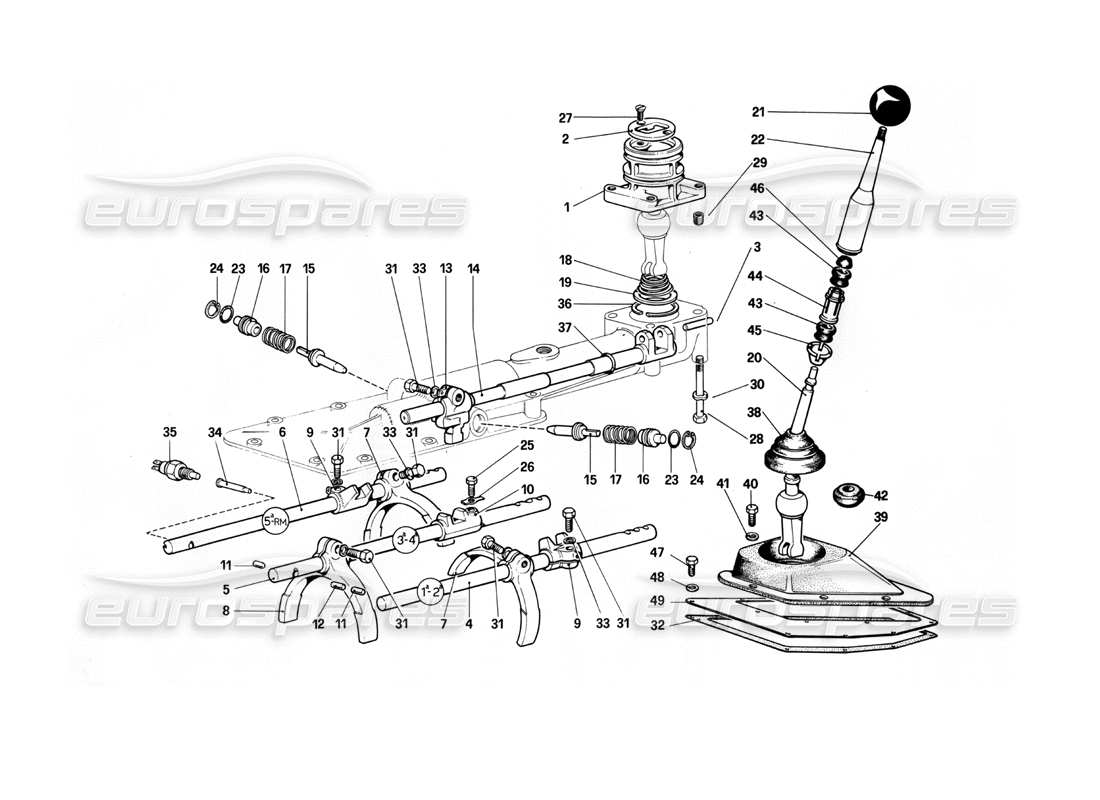

030 - Getriebesteuerung innen und außen – 412 M.
Ferrari 412 (Mechanical) Inside and Outside Gearbox Controls - 412 M. Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 104826
REVOLVER
aus £274,96
aus £274,96
# 002
MPN: 100684
GESCHWINDIGKEITSWAHL
aus £124,65
aus £124,65
Dieses Teil ersetzt die Teilenummer 524016
# 003
MPN: 100737
STIFT
aus £25,52
aus £25,52
Dieses Teil ersetzt die Teilenummer 523760
# 004
MPN: 120937
STEUERSTANGE, 1ST- UND 2ND-GESCHWINDIGKEITEN
aus £94,85
aus £94,85
# 005
MPN: 120938
STEUERSTANGE, 3RD- UND 4TH-GESCHWINDIGKEITEN
aus £116,09
aus £116,09
# 006
MPN: 120939
STEUERSTANGE, 5TH GESCHWINDIGKEIT UND RÜCKWÄRTS
aus £121,69
aus £121,69
# 007
MPN: 104068
GABEL FÜR DIE GESCHWINDIGKEITEN 1ST, 2ND, 5TH, RÜCKWÄRTS
aus £288,13
aus £288,13
# 008
MPN: 104069
GABEL FÜR DIE GESCHWINDIGKEITEN 3RD UND 4TH
aus £326,81
aus £326,81
# 009
MPN: 100745
KLEINE GABEL FÜR DIE GESCHWINDIGKEITEN 1ST, 2ND, 5TH,
aus £158,22
aus £158,22
Dieses Teil ersetzt die Teilenummer 524520
# 010
MPN: 100746
KLEINE GABEL FÜR GESCHWINDIGKEITEN 3RD UND 4TH
aus £130,09
aus £130,09
Dieses Teil ersetzt die Teilenummer 523612
# 011
MPN: 100747
STOPPSTIFT FÜR SEITLICHE STANGEN
aus £17,39
aus £17,39
Dieses Teil ersetzt die Teilenummer 520146
# 012
MPN: 100748
STOPPSTIFT FÜR ZENTRALE STANGE
aus £22,36
aus £22,36
Dieses Teil ersetzt die Teilenummer 53126
# 013
MPN: 105313
STEUERHEBEL FÜR GANGWAHLSTANGEN
aus £218,14
aus £218,14
Dieses Teil ersetzt die Teilenummer 523607
# 014
MPN: 100752
GETRIEBESTEUERSTANGE
aus £285,66
aus £285,66
Dieses Teil ersetzt die Teilenummer 523759
# 015
MPN: 105635
STIFT FÜR HEBEL
aus £114,11
aus £114,11
Dieses Teil ersetzt die Teilenummer 100758 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 100753
BUCHSE FÜR STIFT
aus £28,84
aus £28,84
Dieses Teil ersetzt die Teilenummer 523605 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 100754
FEDER FÜR PIN
aus £13,20
aus £13,20
Dieses Teil ersetzt die Teilenummer 523606
# 018
MPN: 100756
RÜCKHOLFEDER FÜR HEBEL
aus £29,32
aus £29,32
Dieses Teil ersetzt die Teilenummer 523600
# 019
MPN: 104829
RING
aus £16,48
aus £16,48
# 020
MPN: 100757
STEUERHEBEL (LINKS D.)
aus £471,97
aus £471,97
Dieses Teil ersetzt die Teilenummer 523766
# 020
MPN: 104447
STEUERHEBEL (RH D.)
aus £367,16
aus £367,16
Dieses Teil ersetzt die Teilenummer 524624
# 021
MPN: 100912
SCHALTHEBEL
aus £155,87
aus £155,87
Dieses Teil ersetzt die Teilenummer 524272
# 022
MPN: 106133
STEUERSTAB
Dieses Teil ersetzt die Teilenummer 100910 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 101616
SIEGELRING
aus £1,51
aus £1,51
# 024
MPN: 11057675
STOPPRING
# 025
MPN: 104279
BOLZEN
aus £21,25
aus £21,25
Dieses Teil ersetzt die Teilenummer 95176 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 103587
Scheibe
aus £5,85
aus £5,85
Dieses Teil ersetzt die Teilenummer 92692 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 101619
SCHRAUBEN
aus £14,61
aus £14,61
Dieses Teil ersetzt die Teilenummer 95940228
# 028
MPN: 16136721
SCHRAUBE, RECHTSBEFESTIGUNG
# 029
MPN: 13525770
HELI - SPULE FÜR SCHRAUBE
aus £1,64
aus £1,64
Dieses Teil ersetzt die Teilenummer 103830
# 030
MPN: 12601371
Scheibe
Ersetzung
Ersetzung
# 031
MPN: 16043621
BOLZEN
aus £1,14
aus £1,14
# 032
MPN: 109230
DICHTUNG FÜR PLATTE
aus £50,38
aus £50,38
# 033
MPN: 10516677
Scheibe
Ersetzung
Ersetzung
# 034
MPN: 100738
PIN FÜR RÜCKFAHRLICHTSCHALTER
aus £31,30
aus £31,30
Dieses Teil ersetzt die Teilenummer 524513
# 035
MPN: 100946
SCHALTER FÜR RÜCKFAHRLICHT
aus £44,72
aus £44,72
Dieses Teil ersetzt die Teilenummer 524510
# 036
MPN: 103096
SICHERUNGSRING
aus £2,24
aus £2,24
Dieses Teil ersetzt die Teilenummer 104835
# 037
MPN: 105140
RING FÜR GETRIEBESTEUERSTANGE
aus £2,88
aus £2,88
# 038
MPN: 104828
Faltenbalg am Turm
aus £83,96
aus £83,96
# 039
MPN: 104830
BALG AUF TUNNEL
aus £272,57
aus £272,57
# 040
MPN: 10902421
BOLZEN, SICHERUNG DES FALTENBALS
aus £0,53
aus £0,53
# 041
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 106502
GUMMIRING FÜR HEBEL
aus £7,12
aus £7,12
# 043
MPN: 106134
BUSCH
aus £1,55
aus £1,55
Dieses Teil ersetzt die Teilenummer 524995
# 044
MPN: 106135
ABSTANDSHALTER
aus £1,95
aus £1,95
Dieses Teil ersetzt die Teilenummer 524996
# 045
MPN: 106136
SICHERUNGSRING
aus £1,04
aus £1,04
Dieses Teil ersetzt die Teilenummer 4137843 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 106137
KLEINER BLOCK
aus £4,88
aus £4,88
Dieses Teil ersetzt die Teilenummer 524998
# 047
MPN: 10902221
SCHRAUBEN
aus £0,56
aus £0,56
# 048
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 049
MPN: 109229
PLATTE FÜR FALTENBALG
aus £25,21
aus £25,21
