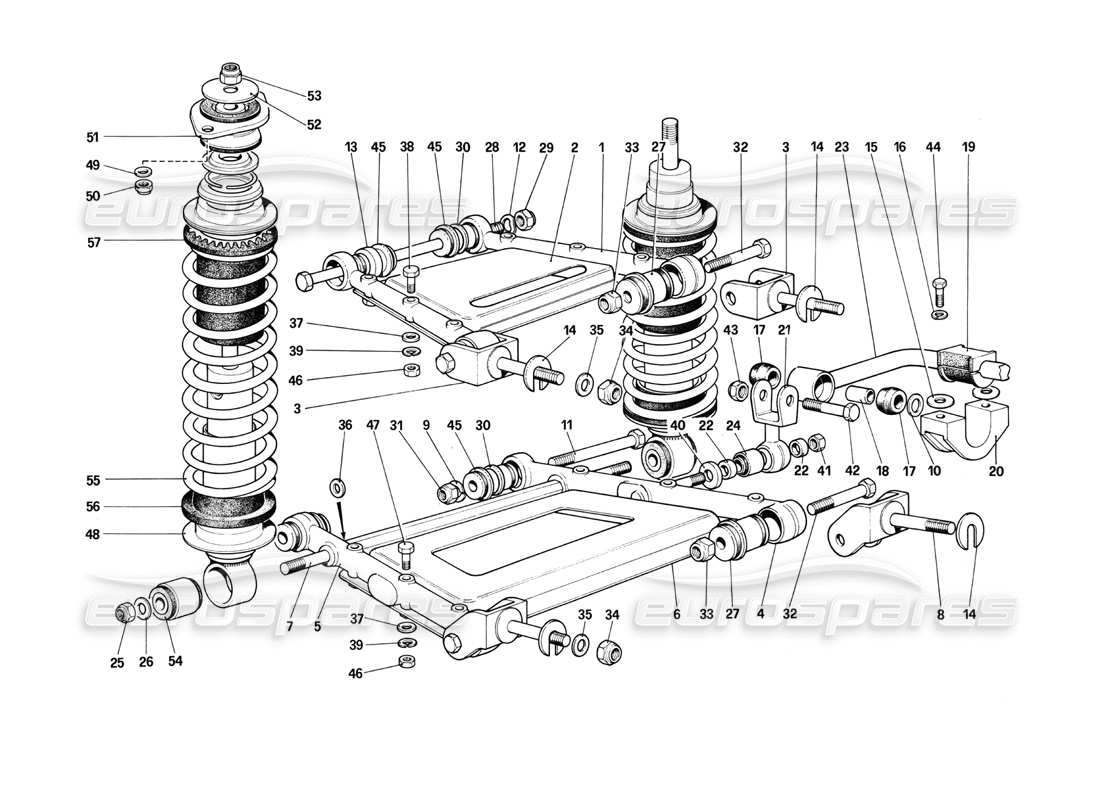

052 - Hinterradaufhängung – Hebel und Stoßdämpfer
Ferrari 412 (Mechanical) Rear Suspension - Levers and Shock Absorbers Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 119328
ARM FÜR OBERHEBEL
aus £106,86
aus £106,86
# 002
MPN: 100782
PLATTE FÜR OBERHEBEL
aus £90,89
aus £90,89
Dieses Teil ersetzt die Teilenummer 601637
# 003
MPN: 101054
GABEL FÜR OBERHEBEL
aus £56,43
aus £56,43
Dieses Teil ersetzt die Teilenummer 601644 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 119329
Hinterer unterer Hebel
aus £138,55
aus £138,55
# 005
MPN: 119330
VORDERER ARM FÜR VORDEREN HEBEL
aus £226,38
aus £226,38
# 006
MPN: 100783
PLATTE FÜR UNTEREN HEBEL
aus £199,40
aus £199,40
Dieses Teil ersetzt die Teilenummer 601641
# 007
MPN: 100806
STIFT FÜR STOSSDÄMPFER
aus £63,13
aus £63,13
Dieses Teil ersetzt die Teilenummer 601642 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 159399
UNTERE GABEL
aus £207,63
aus £207,63
Dieses Teil ersetzt die Teilenummer 100784 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 12601571
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12601574
# 010
MPN: 105334
Scheibe
Ersetzung
Ersetzung
# 011
MPN: 120760
BOLZEN
aus £49,41
aus £49,41
# 012
MPN: 12601571
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 12601574
# 013
MPN: 111634
ABSTANDSHALTER
aus £4,91
aus £4,91
# 014
MPN: 101039
UNTERLAGE, DICKE 1 MM.
aus £2,06
aus £2,06
Dieses Teil ersetzt die Teilenummer 107025 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 107338
UNTERLAGE, DICKE 1 ,5 MM.
aus £12,72
aus £12,72
Dieses Teil ersetzt die Teilenummer 107418
# 014
MPN: 107339
UNTERLAGE, DICKE 2 MM.
aus £1,23
aus £1,23
Dieses Teil ersetzt die Teilenummer 107419
# 014
MPN: 107340
UNTERLAGE, DICKE 2.5 MM.
aus £1,27
aus £1,27
Dieses Teil ersetzt die Teilenummer 107420
# 014
MPN: 107341
UNTERLAGE, DICKE 3 MM.
aus £4,50
aus £4,50
Dieses Teil ersetzt die Teilenummer 107421
# 014
MPN: 107342
UNTERLAGE, DICKE 3.25 MM.
aus £0,55
aus £0,55
Dieses Teil ersetzt die Teilenummer 107422
# 015
MPN: 100812
SHIM
aus £1,05
aus £1,05
Dieses Teil ersetzt die Teilenummer 94724
# 016
MPN: 127497
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516871 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 100984
GUMMI FÜR LINK
aus £7,76
aus £7,76
Dieses Teil ersetzt die Teilenummer 126097 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 100985
ABSTANDSHALTER FÜR LINK
aus £23,00
aus £23,00
Dieses Teil ersetzt die Teilenummer 64431
# 019
MPN: 108745
GUMMI FÜR STABILISATORSTANGE
aus £24,32
aus £24,32
Dieses Teil ersetzt die Teilenummer 100802
# 020
MPN: 100805
HALTERUNG FÜR STABILISATORSTANGE
aus £139,33
aus £139,33
Dieses Teil ersetzt die Teilenummer 601743 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 104420
ANTI-ROLLBAR-LINK
aus £377,69
aus £377,69
Dieses Teil ersetzt die Teilenummer 64543 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 100771
ABSTANDSHALTER
aus £36,50
aus £36,50
Dieses Teil ersetzt die Teilenummer 64544
# 023
MPN: 118300
STABILISATORSTANGE
aus £271,21
aus £271,21
# 024
MPN: 100773
SILENTBLOCK FÜR LINK
aus £20,92
aus £20,92
Dieses Teil ersetzt die Teilenummer 60220 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 150238
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12575821 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 103024
Scheibe
aus £2,99
aus £2,99
# 027
MPN: 134883
BUSH, VERBINDUNG DER AUFHÄNGUNG MIT DEM FAHRGESTELL
aus £39,95
aus £39,95
Dieses Teil ersetzt die Teilenummer 101091 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 028
MPN: 120524
BOLZEN
aus £49,41
aus £49,41
# 029
MPN: 148020
NUSS
aus £2,72
aus £2,72
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 111633
ABSTANDSHALTER
aus £5,87
aus £5,87
# 031
MPN: 148020
NUSS
aus £2,72
aus £2,72
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 106422
BOLZEN
aus £8,92
aus £8,92
# 033
MPN: 150238
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12575821 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 150238
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12575821 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 035
MPN: 13550621
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 680874
# 036
MPN: 100794
SHIM
aus £0,69
aus £0,69
Dieses Teil ersetzt die Teilenummer 95320
# 037
MPN: 10730514
Scheibe
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 10730521, die wir auf Lager haben
# 038
MPN: 11243721
BOLZEN
# 039
MPN: 127497
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10516871 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 105334
Scheibe
Ersetzung
Ersetzung
# 041
MPN: 148020
NUSS
aus £2,72
aus £2,72
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 042
MPN: 105962
BOLZEN
aus £1,58
aus £1,58
Dieses Teil ersetzt die Teilenummer 15540921, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 148020
NUSS
aus £2,72
aus £2,72
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 11288021
BOLZEN
Ersetzung
Ersetzung
# 045
MPN: 154536
FLAMBLOCK
aus £60,80
aus £60,80
Dieses Teil ersetzt die Teilenummer 103170, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 046
MPN: 12164721
NUSS
aus £0,61
aus £0,61
# 047
MPN: 11343821
BOLZEN
aus £0,86
aus £0,86
# 048
MPN: 117722
STOSSDÄMPFER
aus £637,64
aus £637,64
# 049
MPN: 12601471
Scheibe
Ersetzung
Ersetzung
# 050
MPN: 12575611
NUSS
Ersetzung
Ersetzung
# 051
MPN: 117720
HYPERBLOCK FÜR STOSSDÄMPFER
aus £72,67
aus £72,67
# 052
MPN: 114815
Scheibe
aus £0,94
aus £0,94
# 053
MPN: 148020
NUSS
aus £2,65
aus £2,65
Dieses Teil ersetzt die Teilenummer 102825 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 054
MPN: 100810
ESTENBLOCK
aus £21,15
aus £21,15
Dieses Teil ersetzt die Teilenummer 601352
# 055
MPN: 118233
FEDER FÜR STOSSDÄMPFER
aus £253,24
aus £253,24
# 056
MPN: 117724
UNTERER ABSTANDSHALTER
aus £45,03
aus £45,03
# 057
MPN: 118747
OBERER ABSTANDSHALTER
aus £67,16
aus £67,16
Dieses Teil ersetzt die Teilenummer 100776
-part-diagram-053.webp "FERRARI 412 (MECHANICAL) RÄDER TEILEDIAGRAMM")
-part-diagram-054.webp "FERRARI 412 (MECHANICAL) MOTORZÜNDUNG TEILEDIAGRAMM")
-part-diagram-055.webp "FERRARI 412 (MECHANICAL) LICHTMASCHINEN UND ANLASSER TEILEDIAGRAMM")
-part-diagram-056.webp "FERRARI 412 (MECHANICAL) KLIMAANLAGE TEILEDIAGRAMM")
-part-diagram-057.webp "FERRARI 412 (MECHANICAL) WERKZEUGSATZ TEILEDIAGRAMM")
-part-diagram-101.webp "FERRARI 412 (MECHANICAL) VORDER- UND RÜCKLICHTER – HUPEN UND ANTENNE TEILEDIAGRAMM")
-part-diagram-102.webp "FERRARI 412 (MECHANICAL) ELEKTRISCHES SYSTEM, SICHERUNGEN UND RELAIS TEILEDIAGRAMM")
-part-diagram-103.webp "FERRARI 412 (MECHANICAL) KÜHLENDE ELEKTRISCHE VENTILATOREN – HEIZUNG – SCHEIBE UND RADIC TEILEDIAGRAMM")
-part-diagram-a.webp "FERRARI 412 (MECHANICAL) ERSATZTEILEINHEITEN TEILEDIAGRAMM")
-part-diagram-001.webp "FERRARI 412 (MECHANICAL) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-002.webp "FERRARI 412 (MECHANICAL) ÖLWANNE TEILEDIAGRAMM")
-part-diagram-003.webp "FERRARI 412 (MECHANICAL) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-004.webp "FERRARI 412 (MECHANICAL) ZYLINDERKOPF (RECHTS) TEILEDIAGRAMM")
-part-diagram-005.webp "FERRARI 412 (MECHANICAL) ZYLINDERKOPF (LINKS) TEILEDIAGRAMM")
-part-diagram-006.webp "FERRARI 412 (MECHANICAL) ZEITSTEUERUNGSSYSTEM – VENTILE TEILEDIAGRAMM")
-part-diagram-007.webp "FERRARI 412 (MECHANICAL) ZEITMESSSYSTEM - GEHÄUSE UND ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-008.webp "FERRARI 412 (MECHANICAL) ZEITMESSSYSTEM – STEUERUNG TEILEDIAGRAMM")
-part-diagram-009.webp "FERRARI 412 (MECHANICAL) LUFTEINSPRITZUNG – FÜR CH-VERSION TEILEDIAGRAMM")
-part-diagram-010.webp "FERRARI 412 (MECHANICAL) KRAFTSTOFFTANKS, PUMPEN, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-011.webp "FERRARI 412 (MECHANICAL) KRAFTSTOFFEINSPRITZSYSTEM – KRAFTSTOFFVERTEILER, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-012.webp "FERRARI 412 (MECHANICAL) KRAFTSTOFFEINSPRITZSYSTEM – LUFTEINLASS, LEITUNGEN TEILEDIAGRAMM")
-part-diagram-013.webp "FERRARI 412 (MECHANICAL) DROSSELKLAPPENSTEUERUNG LHD TEILEDIAGRAMM")
-part-diagram-014.webp "FERRARI 412 (MECHANICAL) DROSSELKLAPPENSTEUERUNG RHD TEILEDIAGRAMM")
-part-diagram-015.webp "FERRARI 412 (MECHANICAL) BLOW-BY-SYSTEM TEILEDIAGRAMM")
-part-diagram-016.webp "FERRARI 412 (MECHANICAL) ABGASSYSTEM TEILEDIAGRAMM")
-part-diagram-017.webp "FERRARI 412 (MECHANICAL) SCHMIERKREISLAUF UND FILTER TEILEDIAGRAMM")
-part-diagram-018.webp "FERRARI 412 (MECHANICAL) WASSERPUMPE UND MOTORÖLPUMPE TEILEDIAGRAMM")
-part-diagram-019.webp "FERRARI 412 (MECHANICAL) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-020.webp "FERRARI 412 (MECHANICAL) DISTANZSTÜCK FÜR MOTORSCHWUNGRAD UND KUPPLUNGSGEHÄUSE – 412 A. TEILEDIAGRAMM")
-part-diagram-021.webp "FERRARI 412 (MECHANICAL) AUTOMATIKGETRIEBE - 412 A. TEILEDIAGRAMM")
-part-diagram-022.webp "FERRARI 412 (MECHANICAL) VAKUUMVERSTÄRKUNGSVENTIL UND ÖLKREISLAUF – 412 A. TEILEDIAGRAMM")
-part-diagram-023.webp "FERRARI 412 (MECHANICAL) ÄUßERE GETRIEBESTEUERUNGEN – 412 A. TEILEDIAGRAMM")
-part-diagram-024.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSSYSTEM UND -STEUERUNG - 412 M. TEILEDIAGRAMM")
-part-diagram-024a.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSSYSTEM UND -STEUERUNG – 412 M. (VON FAHRZEUG NR. 7005) TEILEDIAGRAMM")
-part-diagram-025.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSFREIGABEKONTROLLE – 412 M. LHD TEILEDIAGRAMM")
-part-diagram-026.webp "FERRARI 412 (MECHANICAL) KUPPLUNGSFREIGABEKONTROLLE – 412 M. RHD TEILEDIAGRAMM")
-part-diagram-027.webp "FERRARI 412 (MECHANICAL) GETRIEBE- 412 M. TEILEDIAGRAMM")
-part-diagram-028.webp "FERRARI 412 (MECHANICAL) HAUPTWELLE UND ÖLPUMPE - 412 M. TEILEDIAGRAMM")
-part-diagram-029.webp "FERRARI 412 (MECHANICAL) LAYSHAFT-412M. TEILEDIAGRAMM")
-part-diagram-030.webp "FERRARI 412 (MECHANICAL) GETRIEBESTEUERUNG INNEN UND AUßEN – 412 M. TEILEDIAGRAMM")
-part-diagram-031.webp "FERRARI 412 (MECHANICAL) KARDANWELLE TEILEDIAGRAMM")
-part-diagram-032.webp "FERRARI 412 (MECHANICAL) DIFFERENZGEHÄUSE TEILEDIAGRAMM")
-part-diagram-033.webp "FERRARI 412 (MECHANICAL) DIFFERENTIAL- UND ACHSWELLEN TEILEDIAGRAMM")
-part-diagram-034.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCH GESTEUERT – 412 A. LHD TEILEDIAGRAMM")
-part-diagram-035.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCHE STEUERUNG – 412 A. RHD TEILEDIAGRAMM")
-part-diagram-036.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCH GESTEUERT – 412 M. LHD TEILEDIAGRAMM")
-part-diagram-037.webp "FERRARI 412 (MECHANICAL) BREMSEN HYDRAULISCH GESTEUERT – 412 M. RHD TEILEDIAGRAMM")
-part-diagram-038.webp "FERRARI 412 (MECHANICAL) BREMSKRAFTVERSTÄRKER-VAKUUMPUMPE TEILEDIAGRAMM")
-part-diagram-039.webp "FERRARI 412 (MECHANICAL) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-040.webp "FERRARI 412 (MECHANICAL) ABS TEILEDIAGRAMM")
-part-diagram-041.webp "FERRARI 412 (MECHANICAL) BREMSSÄTTEL FÜR VORDER- UND HINTERRADBREMSEN TEILEDIAGRAMM")
-part-diagram-042.webp "FERRARI 412 (MECHANICAL) HANDBREMSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-043.webp "FERRARI 412 (MECHANICAL) HYDRAULISCHES LENKSYSTEM TEILEDIAGRAMM")
-part-diagram-044.webp "FERRARI 412 (MECHANICAL) SERVOLENKUNGSÖLTANK – ÖLPNEUMATISCHE SELBSTNIVELLIERUNGSGERÄTE RHD TEILEDIAGRAMM")
-part-diagram-045.webp "FERRARI 412 (MECHANICAL) LENKGESTÄNGE TEILEDIAGRAMM")
-part-diagram-046.webp "FERRARI 412 (MECHANICAL) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-047.webp "FERRARI 412 (MECHANICAL) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-048.webp "FERRARI 412 (MECHANICAL) VORDERRADAUFHÄNGUNG – HEBEL TEILEDIAGRAMM")
-part-diagram-049.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – ÖLTANK UND ÖLPUMPE TEILEDIAGRAMM")
-part-diagram-050.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – SELBSTNIVELLIERENDES VENTIL UND ÖLLEITUNGEN TEILEDIAGRAMM")
-part-diagram-051.webp "FERRARI 412 (MECHANICAL) HINTERRADAUFHÄNGUNG – BREMSSCHEIBE TEILEDIAGRAMM")
