016 - Schmiersystem – Tank – Heizungsaustausch
Ferrari 430 Challenge (2006) Lubrication System - Tank - heater exchange Teilediagramm

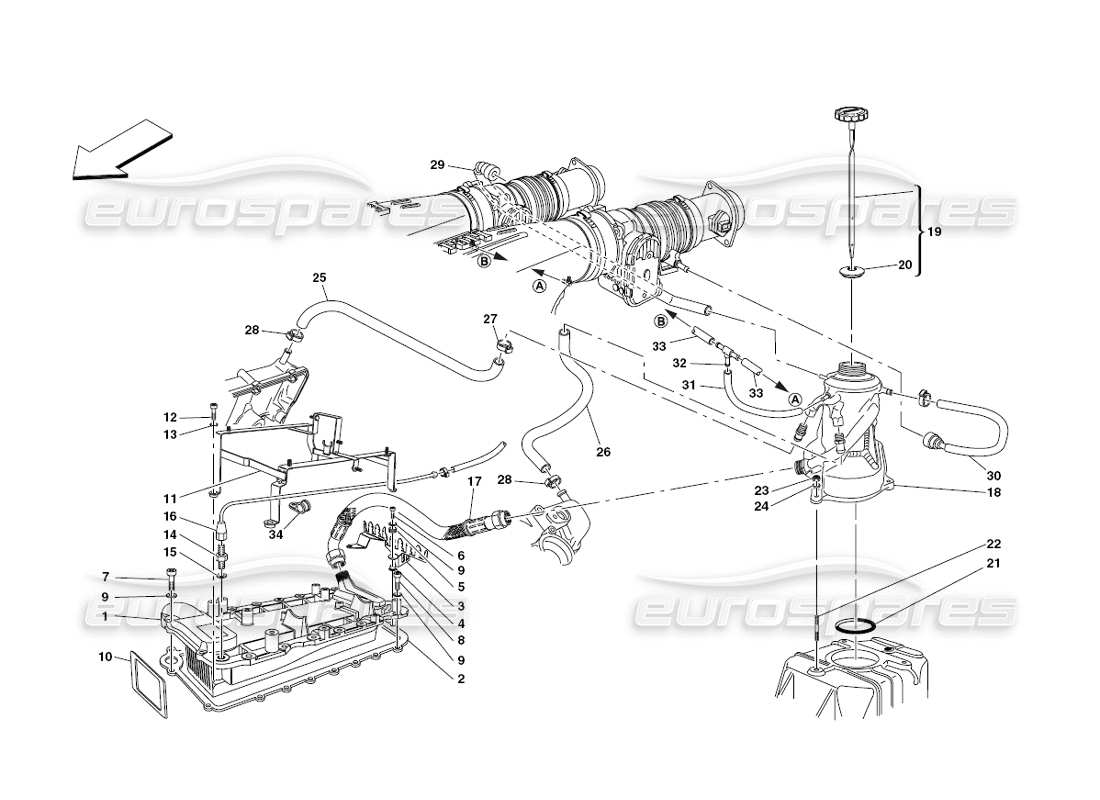

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 197150
WÄRMETAUSCHER
aus £3.294,16
aus £3.294,16
# 002
MPN: 247146
Dichtung
aus £2,44
aus £2,44
Dieses Teil ersetzt die Teilenummer 174600
# 003
MPN: 210388
ANSCHLÜSSE, DIE HALTERUNG HALTEN
aus £41,22
aus £41,22
# 004
MPN: 149707
ABSTANDSHALTER
aus £0,58
aus £0,58
# 005
MPN: 177576
KABELTÜLLE
aus £1,11
aus £1,11
# 006
MPN: 1430562
SCHRAUBEN
# 007
MPN: 1430552
SCHRAUBEN
# 008
MPN: 1430542
SCHRAUBEN
# 009
MPN: 1119777
Scheibe
# 010
MPN: 322664
Dichtung
aus £30,48
aus £30,48
Dieses Teil ersetzt die Teilenummer 245462
# 011
MPN: 223408
Halterung
aus £154,84
aus £154,84
# 012
MPN: 14305224
SCHRAUBEN
aus £0,47
aus £0,47
# 013
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 192327
UNION
aus £2,69
aus £2,69
# 015
MPN: 10284460
Dichtung
aus £0,47
aus £0,47
# 016
MPN: 211844
ENTLÜFTUNGSROHR
aus £12,20
aus £12,20
# 017
MPN: 195351
SCHLAUCH VOM MOTOR ZUM DISAREATOR
aus £127,78
aus £127,78
# 018
MPN: 216061
LUFT-ÖL-ABSCHEIDER
aus £414,04
aus £414,04
Dieses Teil ersetzt die Teilenummer 212353 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 254573
Tankstopfen
aus £75,25
aus £75,25
Dieses Teil ersetzt die Teilenummer 212362 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 211634
Dichtung
aus £33,09
aus £33,09
# 021
MPN: 176388
Dichtung
aus £2,22
aus £2,22
# 022
MPN: 13517124
ZUCHT
aus £2,40
aus £2,40
Dieses Teil ersetzt die Teilenummer 13517121
# 023
MPN: 101139
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16104425
# 024
MPN: 12601374
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 211813
RH-ROHR ENTLÜFTEN
aus £151,01
aus £151,01
# 026
MPN: 211814
LINKES ENTLÜFTUNGSROHR
aus £151,01
aus £151,01
# 027
MPN: 177996
KLEMME
aus £2,40
aus £2,40
# 028
MPN: 178051
KLEMME
aus £2,00
aus £2,00
# 029
MPN: 216063
RECHTES ANSAUGROHR
aus £26,95
aus £26,95
Dieses Teil ersetzt die Teilenummer 205124
# 030
MPN: 216064
Ansaugrohr links
aus £26,95
aus £26,95
Dieses Teil ersetzt die Teilenummer 205125
# 031
MPN: 195330
GUMMISCHLAUCH
aus £2,38
aus £2,38
# 032
MPN: 161816
3-WAY UNION
aus £1,09
aus £1,09
# 033
MPN: 195331
GUMMISCHLAUCH
aus £4,86
aus £4,86
# 034
MPN: 10440990
HALTERUNG MIT HÜLSE
aus £0,77
aus £0,77
