019 - Kühlsystem

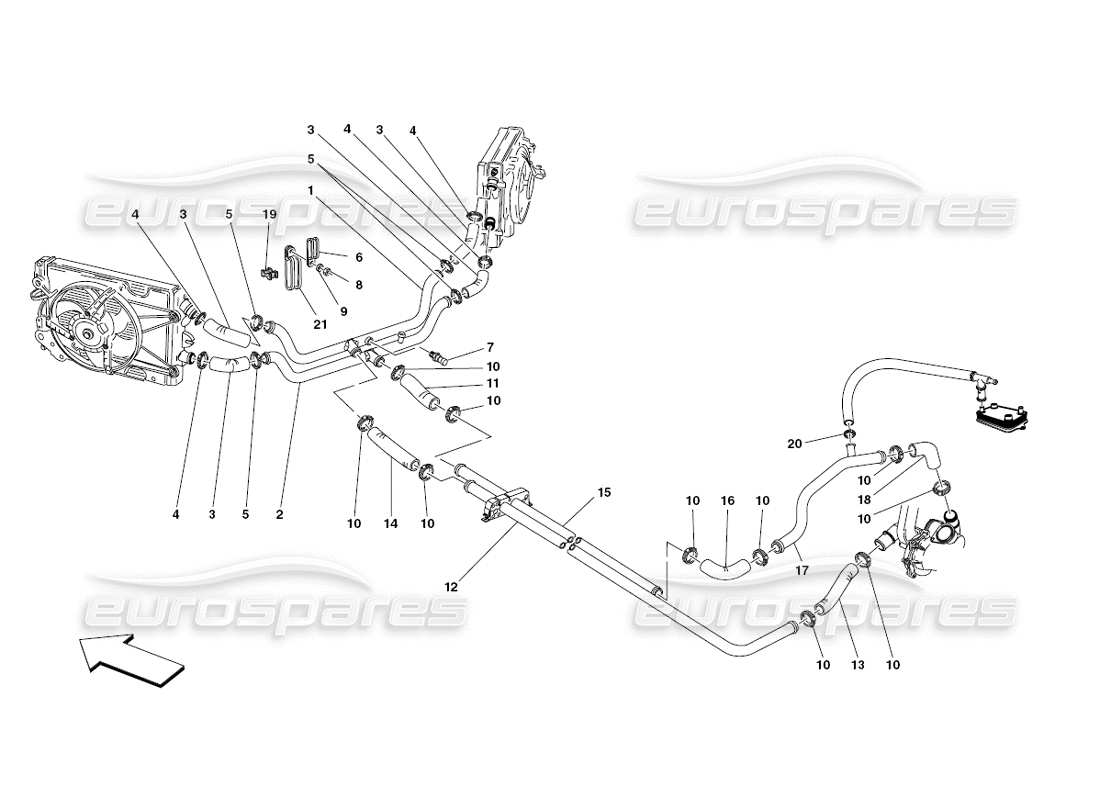

Ferrari 430 Challenge (2006) Cooling System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 217917
LIEFERWASSERLEITUNG
aus £67,47
aus £67,47
# 002
MPN: 223591
RÜCKLAUFWASSERROHR
aus £37,26
aus £37,26
# 003
MPN: 220948
GUMMISCHLAUCH
aus £38,63
aus £38,63
Dieses Teil ersetzt die Teilenummer 214281
# 004
MPN: 13001690
SCHRAUBKRAGEN
aus £0,78
aus £0,78
# 005
MPN: 13000590
SCHRAUBKRAGEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 105622 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 61712500
HALTERUNG MIT HÜLSE
aus £1,08
aus £1,08
# 008
MPN: 102741
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 10730114
Scheibe
aus £0,53
aus £0,53
# 010
MPN: 13001690
SCHRAUBKRAGEN
aus £0,76
aus £0,76
# 011
MPN: 202547
LIEFERGUMMISCHLAUCH
aus £90,59
aus £90,59
# 012
MPN: 206621
UNTERBODENLIEFERUNG AUS ALUMINIUMROHR
aus £21,80
aus £21,80
# 013
MPN: 208338
GUMMISCHLAUCH
aus £58,50
aus £58,50
# 014
MPN: 202548
RÜCKLAUF-GUMMISCHLAUCH
aus £67,47
aus £67,47
# 015
MPN: 206728
UNTERBODEN-RÜCKLAUFROHR AUS ALUMINIUM
aus £21,80
aus £21,80
# 016
MPN: 193463
RÜCKLAUF-GUMMISCHLAUCH
aus £59,14
aus £59,14
# 017
MPN: 209686
ALUMINIUMROHR
aus £16,60
aus £16,60
# 018
MPN: 206717
GUMMISCHLAUCH
aus £24,39
aus £24,39
# 019
MPN: 183641
ABSTANDSHALTER
aus £1,69
aus £1,69
# 020
MPN: 177995
KLEMME
aus £0,69
aus £0,69
# 021
MPN: 183642
HALTERUNG MIT HÜLSE
aus £6,34
aus £6,34
