027 - Wellenräder verlegen

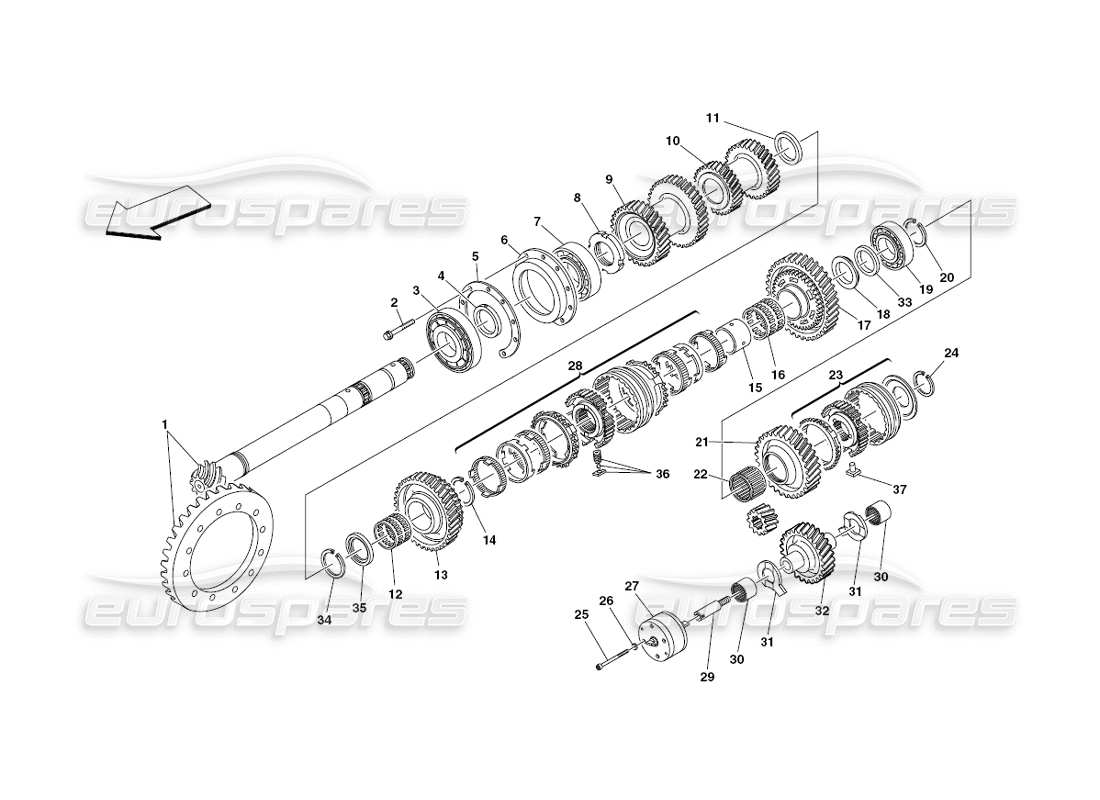

Ferrari 430 Challenge (2006) Lay Shaft Gears Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
- Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 220949
COMPETE-ABSCHNITTSATZ
aus £3.177,99
aus £3.177,99
# 002
MPN: 16287730
SCHRAUBEN
aus £2,24
aus £2,24
# 003
MPN: 185022
ROLLENLAGER
aus £88,24
aus £88,24
# 004
MPN: 185045
RING REGISTRIEREN
-Dicke mm. 7,10-
aus £17,93
aus £17,93
# 004
MPN: 185046
RING REGISTRIEREN
-Dicke mm. 6,4- -Mögliche Anpassung-
aus £17,93
aus £17,93
# 004
MPN: 185047
RING REGISTRIEREN
-Dicke mm. 6,0- -Mögliche Anpassung-
aus £17,93
aus £17,93
# 005
MPN: 185042
RING REGISTRIEREN
-Dicke mm. 2,8-
aus £5,66
aus £5,66
# 005
MPN: 185043
RING REGISTRIEREN
-Dicke mm. 2,5-
aus £9,79
aus £9,79
# 005
MPN: 185044
RING REGISTRIEREN
-Dicke mm. 2,2- -Mögliche Anpassung-
aus £15,28
aus £15,28
# 006
MPN: 185020
LAGERUNTERSTÜTZUNG
aus £77,89
aus £77,89
# 007
MPN: 185021
ROLLENLAGER
aus £78,18
aus £78,18
# 008
MPN: 196667
RINGMUTTER
aus £32,68
aus £32,68
Dieses Teil ersetzt die Teilenummer 185019
# 009
MPN: 185018
3RD UND 4TH ANGETRIEBENES ZAHNRAD
aus £943,82
aus £943,82
# 010
MPN: 188461
5TH UND 6TH ANGETRIEBENES ZAHNRAD
aus £433,56
aus £433,56
# 011
MPN: 188497
ABSTANDSHALTER
aus £28,72
aus £28,72
# 012
MPN: 184014
ROLLENKÄFIG
aus £10,49
aus £10,49
# 013
MPN: 183946
RITZEL FÜR 2ND ZAHNRAD
aus £762,70
aus £762,70
# 014
MPN: 183976
FLEXIBLER RING
-Dicke mm. 2,10-
aus £6,73
aus £6,73
# 014
MPN: 185036
FLEXIBLER RING
-Dicke mm. 1,85- -Mögliche Montage-
aus £19,67
aus £19,67
# 014
MPN: 185037
FLEXIBLER RING
-Dicke mm. 1,60- -Mögliche Montage-
aus £24,16
aus £24,16
# 015
MPN: 183971
BUCHSE
aus £43,35
aus £43,35
# 016
MPN: 184016
ROLLENKÄFIG
aus £12,61
aus £12,61
# 017
MPN: 183945
RITZEL FÜR 1ST ZAHNRAD
aus £464,46
aus £464,46
# 018
MPN: 183972
RING
-Spessore mm. 5,10- -Dicke mm. 5,10-
aus £43,51
aus £43,51
# 019
MPN: 184020
ROLLENLAGER
aus £79,50
aus £79,50
# 020
MPN: 184042
FLEXIBLER RING
aus £6,92
aus £6,92
# 021
MPN: 199752
RÜCKWÄRTSGANG
aus £327,60
aus £327,60
# 022
MPN: 184018
ROLLENKÄFIG
aus £15,73
aus £15,73
# 023
MPN: 193439
RÜCKWÄRTSGANG-KOMPLETTER SYNCHRONISATOR
aus £1.226,19
aus £1.226,19
# 024
MPN: 184041
FLEXIBLER RING
aus £2,55
aus £2,55
# 025
MPN: 14302424
SCHRAUBEN
aus £0,47
aus £0,47
# 026
MPN: 10571379
Scheibe
aus £0,47
aus £0,47
# 027
MPN: 185049
Getriebeölpumpe
aus £528,25
aus £528,25
# 028
MPN: 185164
1ST UND 2ND GANG KOMPLETTE SYNCHRONISATOR
aus £743,84
aus £743,84
Dieses Teil ersetzt die Teilenummer 182298
# 029
MPN: 185050
STIFT
aus £33,14
aus £33,14
# 030
MPN: 184017
ROLLENKASTEN
aus £4,88
aus £4,88
# 031
MPN: 183975
RING
aus £14,04
aus £14,04
# 032
MPN: 199737
Leerlaufgetriebe für den Rückwärtsgang
aus £134,83
aus £134,83
# 033
MPN: 200924
ABSTANDSHALTER
aus £7,18
aus £7,18
# 034
MPN: 183976
FLEXIBLER RING
aus £6,73
aus £6,73
# 035
MPN: 203800
RING
aus £13,62
aus £13,62
# 035
MPN: 203801
RING
-Als Alternative- -Als Alternative-
aus £26,21
aus £26,21
# 036
MPN: 188320
PAD FÜR SYNCHRONISATOR/KUGEL/FEDER-ERSATZSATZ
aus £6,75
aus £6,75
# 037
MPN: 193440
PADS/SYNCHRO-RÜCKWÄRTSGANG-KIT
aus £2,32
aus £2,32
