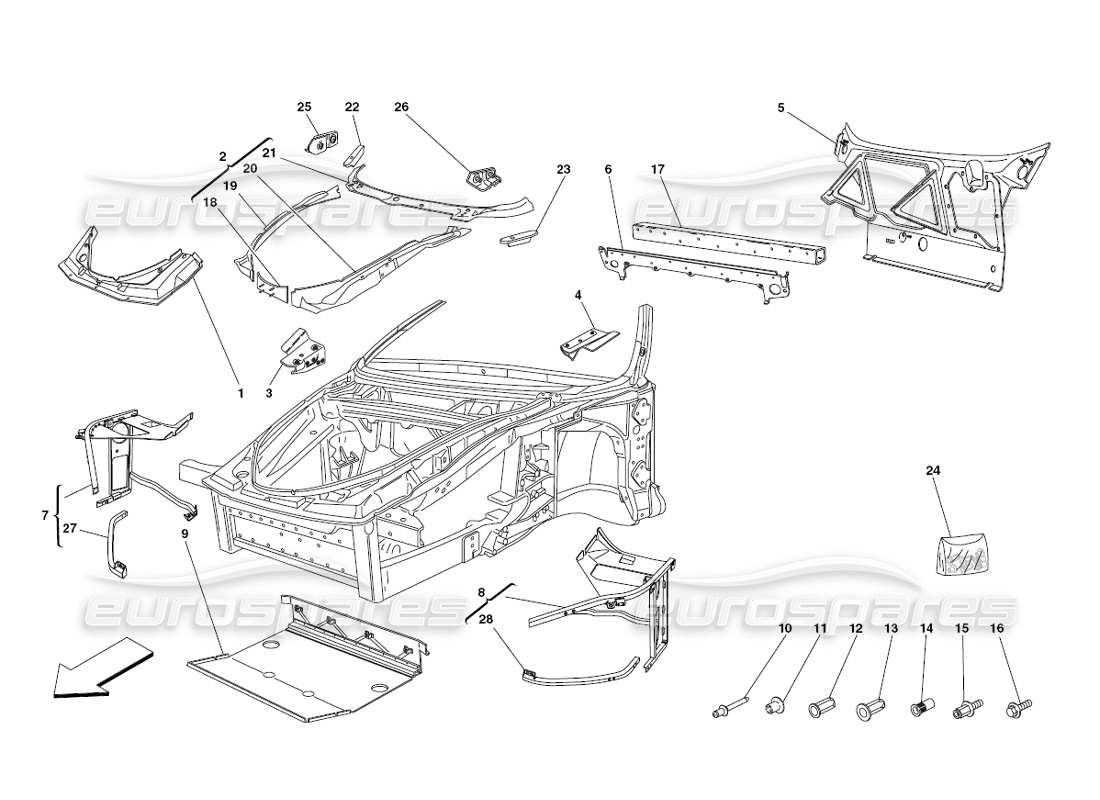

101 - Rahmen – Vorderelemente, Strukturen und Platten
Ferrari 430 Challenge (2006) Frame - Front Elements Structures and Plates Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 65393611
VOLLSTÄNDIGER VORDERER QUERTRÄGER
aus £298,27
aus £298,27
Dieses Teil ersetzt die Teilenummer 65316700 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 68037611
UNTER WINDSCREED-RAHMEN
-Nicht für USA, CDN-
aus £1.568,61
aus £1.568,61
Dieses Teil ersetzt die Teilenummer 66120311, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 65393800
Rechte Platte für das Scharnier der Motorhaube
aus £70,70
aus £70,70
Dieses Teil ersetzt die Teilenummer 65317211 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 65393900
Linke Platte für das Scharnier der Motorhaube
aus £70,70
aus £70,70
Dieses Teil ersetzt die Teilenummer 65317311 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 202382
FRONTSCHUTZ
aus £278,37
aus £278,37
# 006
MPN: 67962700
KOFFERRAUM, OBERES HINTERES PANEL
Ersetzung
Ersetzung
# 007
MPN: 69735911
RECHTER VORDERER SEITENRAHMEN
aus £418,74
aus £418,74
Dieses Teil ersetzt die Teilenummer 67289311 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 69736011
LINKER VORDERSEITENRAHMEN
aus £426,62
aus £426,62
Dieses Teil ersetzt die Teilenummer 67289411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 69590300
KOMPLETTE FACHBODENPLATTE
aus £203,13
aus £203,13
# 010
MPN: 14642891
POP-NIET L. 14 MM
aus £0,71
aus £0,71
# 011
MPN: 65133800
NIET L. 6,4 MM
aus £0,47
aus £0,47
# 012
MPN: 15180411
BLINDESAGONALE NIET
aus £0,81
aus £0,81
# 012
MPN: 15624211
ESAGONALER NIET M4
aus £0,81
aus £0,81
# 012
MPN: 15624311
ESAGONALER NIET M5
aus £1,90
aus £1,90
# 012
MPN: 15624411
ESAGONALER NIET M6
aus £0,87
aus £0,87
# 012
MPN: 15624511
ESAGONALER NIET M8
Ersetzung
Ersetzung
# 013
MPN: 65151200
NIET M6
aus £0,47
aus £0,47
# 014
MPN: 166101
M4 NIET M4
aus £0,73
aus £0,73
# 014
MPN: 60853400
NIET
aus £0,87
aus £0,87
# 014
MPN: 65135000
NIET M8
aus £0,62
aus £0,62
# 014
MPN: 65319800
NIET M8 BLIND
aus £0,47
aus £0,47
# 014
MPN: 65930400
NIET M6
aus £0,50
aus £0,50
# 015
MPN: 65065400
SECHSECKIGER BOLZENKOPF M6
aus £1,66
aus £1,66
# 016
MPN: 13836771
SCHRAUBEN
aus £1,08
aus £1,08
# 017
MPN: 202381
VOLLSTÄNDIGE VORDERRADAUFHÄNGUNG, QUERVERBINDUNG, OBERE VERBINDUNG
aus £228,85
aus £228,85
Dieses Teil ersetzt die Teilenummer 207547
# 018
MPN: 66219811
OBERER FORMEINSATZ IM KOFFERRAUM
aus £128,33
aus £128,33
Dieses Teil ersetzt die Teilenummer 66219800
# 019
MPN: 67963111
RECHTE KOTFLÜGELSTÜTZWAND
aus £1.060,53
aus £1.060,53
Dieses Teil ersetzt die Teilenummer 67963100
# 020
MPN: 68031911
LINKE KOTFLÜGELSTÜTZWAND
aus £1.010,03
aus £1.010,03
Dieses Teil ersetzt die Teilenummer 68031900
# 021
MPN: 66120311
UNTER WINDSCREED-RAHMEN
-Nicht für USA, CDN-
aus £536,45
aus £536,45
# 022
MPN: 65317400
RECHTE HALTERUNG
Ersetzung
Ersetzung
# 023
MPN: 65317500
Linke Halterung
Ersetzung
Ersetzung
# 024
MPN: 70000950
EINSÄTZE-KIT ZUR REPARATUR
aus £957,91
aus £957,91
# 025
MPN: 65709800
RECHTE HALTERUNG FÜR FESTES SCHARNIER
aus £42,58
aus £42,58
Dieses Teil ersetzt die Teilenummer 65709811
# 026
MPN: 65709900
Linke Halterung für festes Scharnier
aus £9,24
aus £9,24
Dieses Teil ersetzt die Teilenummer 65709911
# 027
MPN: 68079800
RH MOBILES ROHR
aus £265,13
aus £265,13
Dieses Teil ersetzt die Teilenummer 68079811
# 028
MPN: 68086300
LH MOBILES ROHR
aus £265,13
aus £265,13
Dieses Teil ersetzt die Teilenummer 68086311
