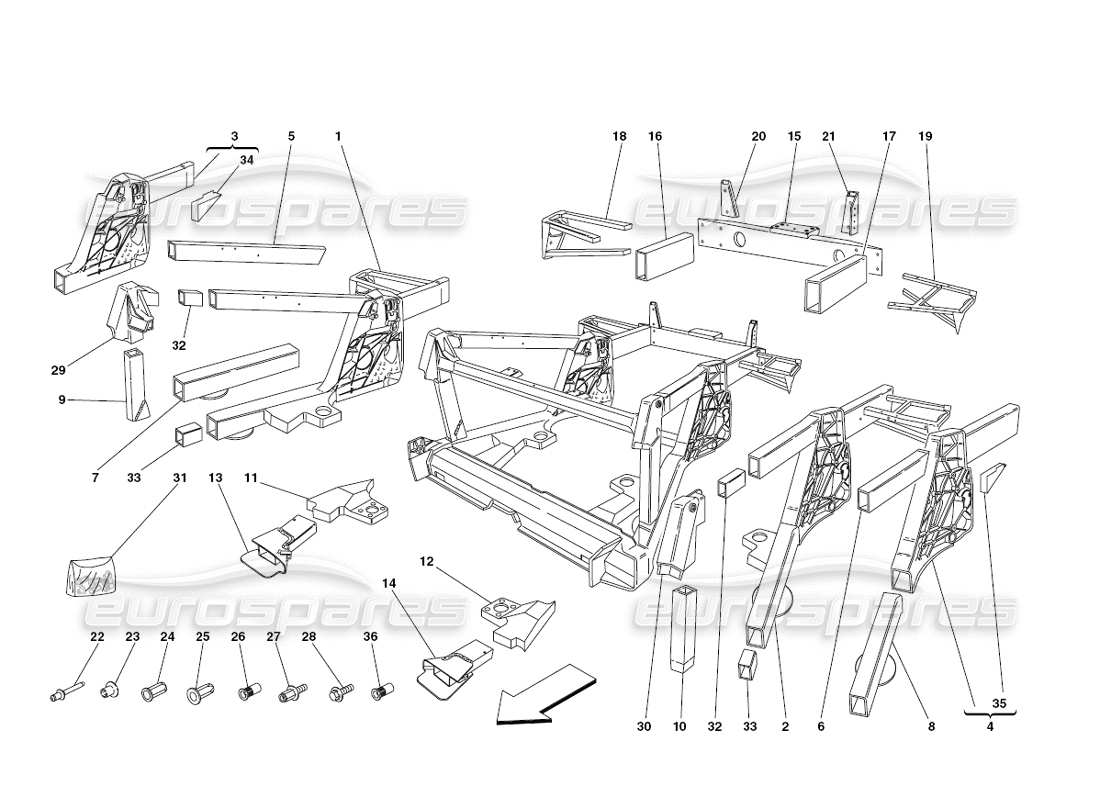

105 - Rahmen – Untergruppen der zentralen Elemente
Ferrari 430 Challenge (2006) Frame - Central Elements Sub-Groups Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 68887300
Kompletter rechter Seitenrahmen
aus £1.217,19
aus £1.217,19
# 002
MPN: 68887400
KOMPLETT LINKER SEITENRAHMEN
aus £1.217,19
aus £1.217,19
# 003
MPN: 68887500
SEITLICHES GUSSTEIL HINTEN RECHTS
aus £1.884,75
aus £1.884,75
# 004
MPN: 68887600
SEITLICHES GUSSTEIL HINTEN LINKS
aus £694,08
aus £694,08
# 005
MPN: 202584
RECHTER OBERER RAHMEN
aus £179,31
aus £179,31
Dieses Teil ersetzt die Teilenummer 985202584
# 006
MPN: 202583
LINKER OBERRAHMEN
aus £226,50
aus £226,50
Dieses Teil ersetzt die Teilenummer 985202583
# 007
MPN: 212303
RECHTER UNTERER RAHMEN
aus £110,77
aus £110,77
Dieses Teil ersetzt die Teilenummer 985212303
# 008
MPN: 212302
LINKER UNTERER RAHMEN
aus £110,77
aus £110,77
Dieses Teil ersetzt die Teilenummer 985212302
# 009
MPN: 66051200
KOMPLETTE RECHTE RÜCKSEITE
Ersetzung
Ersetzung
# 010
MPN: 66051100
KOMPLETTE LINKE RÜCKSEITE
aus £302,96
aus £302,96
# 011
MPN: 6195208
RECHTE HALTERUNG DES MOTORS.
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 195208
# 012
MPN: 6195207
LINKE HALTERUNG DES MOTORS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 195207
# 013
MPN: 65942200
RECHTE UNTERSTÜTZUNG FÜR HALTERUNG
aus £792,78
aus £792,78
Dieses Teil ersetzt die Teilenummer 65942211
# 014
MPN: 65942311
LINKE STÜTZHALTERUNG
aus £434,14
aus £434,14
Dieses Teil ersetzt die Teilenummer 65942300
# 015
MPN: 231530
QUERTRÄGER DER HINTEREN STOßSTANGE
aus £943,79
aus £943,79
Dieses Teil ersetzt die Teilenummer 228766
# 016
MPN: 207272
RECHTER HINTERER RAHMEN
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 215082
# 017
MPN: 207271
HINTERER RAHMEN LINKS
aus £552,17
aus £552,17
Dieses Teil ersetzt die Teilenummer 215083 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 67679211
RECHTER HINTERER KOTFLÜGELRAHMEN
aus £519,08
aus £519,08
Dieses Teil ersetzt die Teilenummer 67679200
# 019
MPN: 67780211
HINTERER KOTFLÜGELRAHMEN LINKS
aus £519,08
aus £519,08
Dieses Teil ersetzt die Teilenummer 67780200
# 020
MPN: 68027011
RECHTE SEITLICHE HALTERUNG
aus £151,00
aus £151,00
Dieses Teil ersetzt die Teilenummer 68027000
# 021
MPN: 68027111
LINKE SEITENHALTERUNG
aus £151,00
aus £151,00
Dieses Teil ersetzt die Teilenummer 68027100
# 022
MPN: 14642891
POP-NIET L. 14 MM
aus £0,71
aus £0,71
# 023
MPN: 65133800
NIET L. 6,4 MM
aus £0,54
aus £0,54
# 024
MPN: 15180411
BLINDESAGONALE NIET
aus £0,87
aus £0,87
# 024
MPN: 15624211
ESAGONALER NIET M4
aus £0,81
aus £0,81
# 024
MPN: 15624311
ESAGONALER NIET M5
aus £2,02
aus £2,02
# 024
MPN: 15624411
ESAGONALER NIET M6
aus £0,87
aus £0,87
# 024
MPN: 15624511
ESAGONALER NIET M8
aus £0,71
aus £0,71
# 025
MPN: 65151200
NIET M6
aus £2,65
aus £2,65
# 026
MPN: 166101
M4 NIET M4
aus £0,87
aus £0,87
# 026
MPN: 60853400
NIET M10 BLIND
aus £0,87
aus £0,87
# 026
MPN: 65135000
NIET M8
aus £0,73
aus £0,73
# 026
MPN: 65319800
NIET M8 BLIND
aus £0,54
aus £0,54
# 026
MPN: 65930400
NIET M6
aus £0,58
aus £0,58
# 027
MPN: 65065400
STUD ESAGONALER KOPF M6
aus £1,98
aus £1,98
# 028
MPN: 13836771
SCHRAUBEN
aus £1,31
aus £1,31
# 029
MPN: 6166261
RH OBERE FUSION HINTERE SÄULE
aus £264,16
aus £264,16
Dieses Teil ersetzt die Teilenummer 166261 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 030
MPN: 6166161
LINKE OBERE FUSION-HINTERE SÄULE
aus £264,16
aus £264,16
Dieses Teil ersetzt die Teilenummer 166161 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 70000950
EINSÄTZE-KIT ZUR REPARATUR
aus £990,98
aus £990,98
# 032
MPN: 181980
OBERER INNERER KERN
aus £188,75
aus £188,75
Dieses Teil ersetzt die Teilenummer 985181980
# 033
MPN: 181979
UNTERER INNENKERN
aus £7,07
aus £7,07
Dieses Teil ersetzt die Teilenummer 985181979
# 034
MPN: 196575
RECHTE VERSTÄRKUNG
aus £5,87
aus £5,87
Dieses Teil ersetzt die Teilenummer 985196575
# 035
MPN: 196574
VERSTÄRKUNG LINKS
aus £11,07
aus £11,07
Dieses Teil ersetzt die Teilenummer 985196574
# 036
MPN: 15629711
NIET
aus £0,77
aus £0,77
