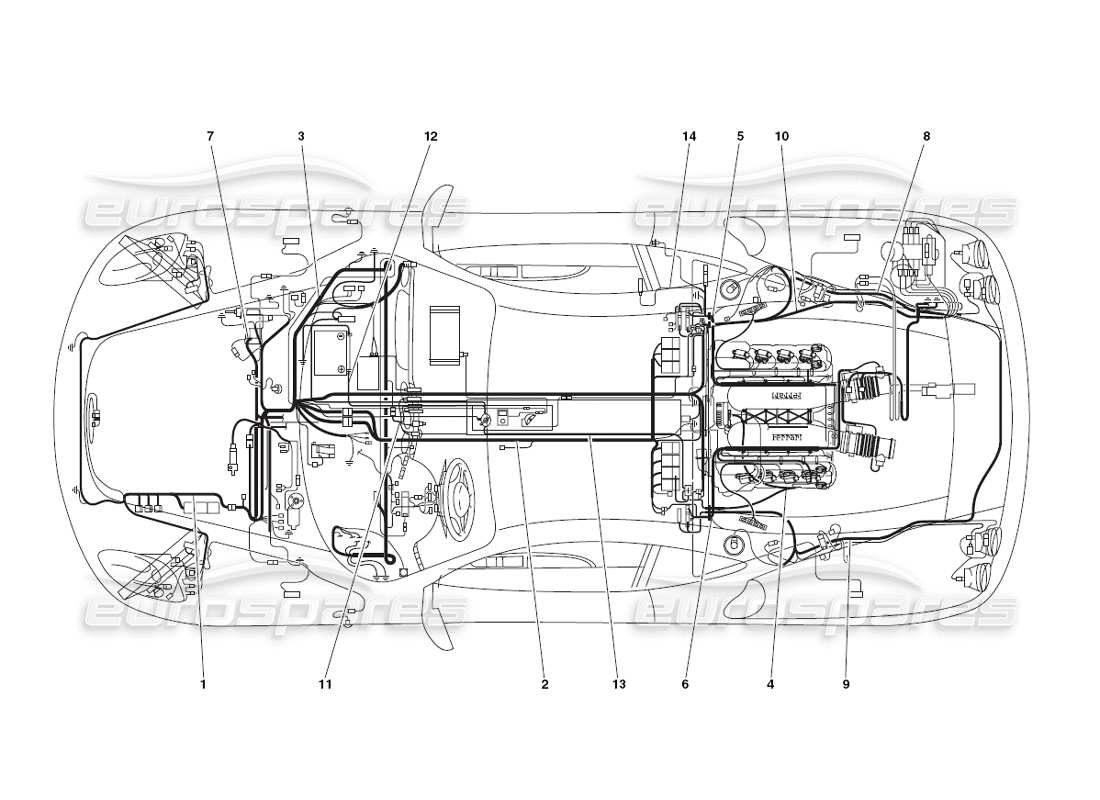

124 - Elektrisches System
Ferrari 430 Challenge (2006) Electrical System Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 223914
VORDERE KABEL
aus £452,31
aus £452,31
# 002
MPN: 218508
ANSCHLUSSKABEL HINTERER TEIL
aus £866,80
aus £866,80
Dieses Teil ersetzt die Teilenummer 213321 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 224275
Armaturenbrettkabel
aus £1.559,05
aus £1.559,05
# 004
MPN: 192534
VOLLSTÄNDIGER ANSCHLUSS FÜR MOTORVERTEILER
aus £165,26
aus £165,26
Dieses Teil ersetzt die Teilenummer 233376
# 005
MPN: 215268
ANSCHLUSSKABEL FÜR DIE RECHTE SEITLICHE EINSPRITZUNG
aus £1.384,41
aus £1.384,41
Dieses Teil ersetzt die Teilenummer 202974
# 006
MPN: 215269
ANSCHLUSSKABEL FÜR SEITENEINSPRITZUNG LINKS
aus £1.777,54
aus £1.777,54
Dieses Teil ersetzt die Teilenummer 204427
# 007
MPN: 224276
ABS/ASR-EINBAU-ANSCHLUSSKABEL
aus £129,78
aus £129,78
# 008
MPN: 220655
ANSCHLUSSKABEL FÜR DEN RECHTEN MOTORRAUM
aus £159,67
aus £159,67
# 009
MPN: 220656
ANSCHLUSSKABEL FÜR DEN LINKEN MOTORRAUM
Ersetzung
Ersetzung
# 010
MPN: 220657
KOMPLETTE GETRIEBESTEUERKABEL
aus £1.369,56
aus £1.369,56
# 011
MPN: 224277
ANSCHLUSSKABEL FÜR DAS ARMATURENBRETT
aus £23,70
aus £23,70
# 012
MPN: 220820
KABEL VON DER BATTERIE ZUM BATTERIE-ABSCHALTER
aus £29,30
aus £29,30
# 013
MPN: 220819
KABEL VOM ANSCHLUSSKASTEN ZUR ABGESCHALTETEN BATTERIE
aus £31,05
aus £31,05
# 014
MPN: 224278
DATENERFASSUNGSKABEL
aus £591,65
aus £591,65
