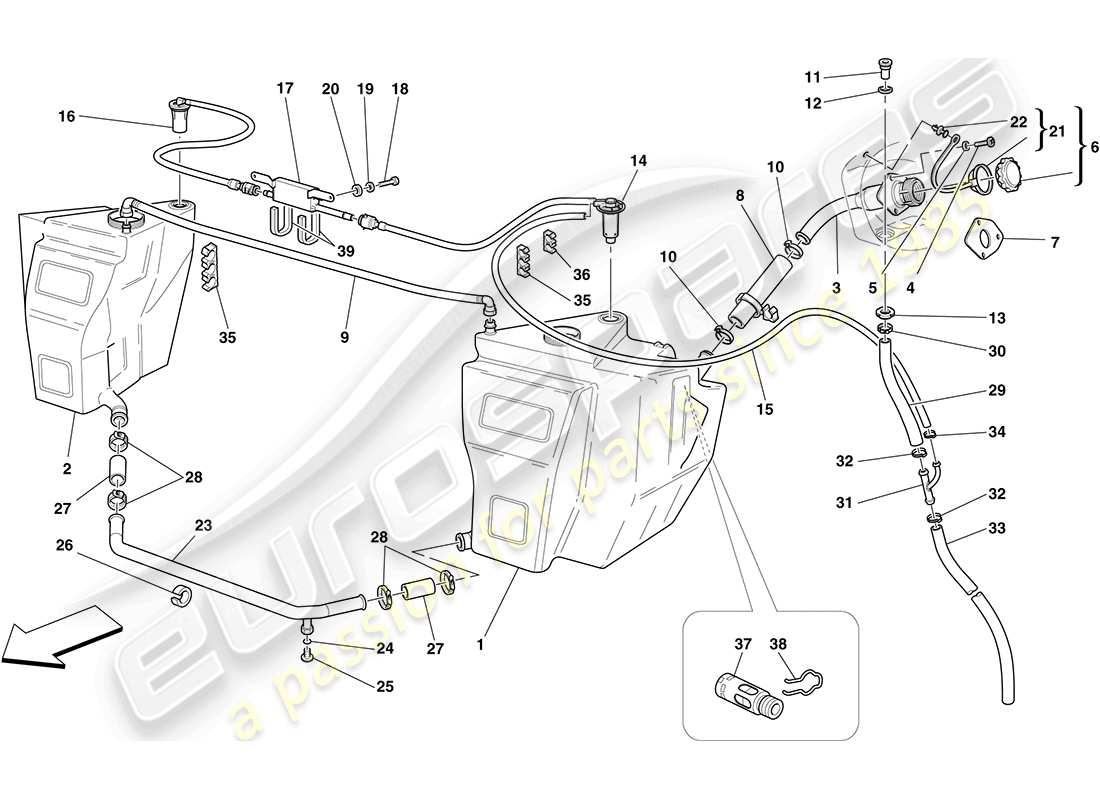

0010 - KRAFTSTOFFTANKS UND EINFÜLLHALS
Ferrari F430 Coupe (Europe) FUEL TANKS AND FILLER NECK Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 195895
LINKER KRAFTSTOFFTANK
-Gültig bis zur Erschöpfung-
aus £991,45
aus £991,45
# 001
MPN: 231403
LINKER KRAFTSTOFFTANK
-Anwendbar bis Ass. Nr. 82484- -Anwendbar nach Erschöpfung von 195895- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 239879
# 001
MPN: 248139
LINKER KRAFTSTOFFTANK
-Anwendbar ab Ass. Nr. 82485- – Anwendbar nach Erschöpfung von 231403-
aus £1.353,68
aus £1.353,68
Dieses Teil ersetzt die Teilenummer 231403
# 002
MPN: 195891
RECHTER KRAFTSTOFFTANK
-Gültig bis zur Erschöpfung-
aus £1.218,98
aus £1.218,98
# 002
MPN: 231404
RECHTER KRAFTSTOFFTANK
-Anwendbar nach Erschöpfung von 195891-
aus £1.284,66
aus £1.284,66
Dieses Teil ersetzt die Teilenummer 239878
# 003
MPN: 203516
ROHRVERBINDUNG
aus £82,63
aus £82,63
# 004
MPN: 64686900
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14778818
# 005
MPN: 10615474
Scheibe
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 12601274-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10615470 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 12601274
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 190469
KOMPLETTE KAPPE
aus £110,78
aus £110,78
# 007
MPN: 172899
Dichtung
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 235256-
aus £4,77
aus £4,77
# 007
MPN: 235256
Dichtung
aus £32,08
aus £32,08
# 008
MPN: 198481
ANSCHLUSSROHR DES KRAFTSTOFFEINFÜLLHALS
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 008
MPN: 232567
ANSCHLUSSROHR DES KRAFTSTOFFEINFÜLLHALS
-Anwendbar nach Erschöpfung von 198481-
aus £126,37
aus £126,37
Dieses Teil ersetzt die Teilenummer 198481 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 207054
ANSCHLUSSROHR FÜR TANK-LUFTBLASEN
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 009
MPN: 244830
ANSCHLUSSROHR FÜR TANK-LUFTBLASEN
-Anwendbar nach Erschöpfung von 207054-
aus £45,71
aus £45,71
Dieses Teil ersetzt die Teilenummer 207054
# 010
MPN: 170127
KRAGENKLEMME
aus £0,99
aus £0,99
# 011
MPN: 64872000
ROHRANSCHLUSS
aus £4,28
aus £4,28
# 012
MPN: 65064500
Dichtung
aus £0,96
aus £0,96
# 013
MPN: 104919
RINGMUTTER
aus £2,83
aus £2,83
# 014
MPN: 208895
VENTIL MIT LINKEM ROHR
-Anwendbar bis Ass. Nr. 78239-
aus £383,18
aus £383,18
# 014
MPN: 243907
VENTIL MIT LINKEM ROHR
-Anwendbar ab Ass. Nr. 78240-
aus £211,65
aus £211,65
# 015
MPN: 211283
GUMMIROHR
aus £31,56
aus £31,56
# 016
MPN: 208894
VENTIL MIT RH-ROHR
-Anwendbar bis Ass. Nr. 78239-
aus £73,80
aus £73,80
# 016
MPN: 243908
VENTIL MIT RH-ROHR
-Anwendbar ab Ass. Nr. 78240-
aus £68,70
aus £68,70
# 017
MPN: 209010
Dampfabscheider
-Anwendbar bis Ass. Nr. 78239-
aus £44,26
aus £44,26
# 017
MPN: 244882
Dampfabscheider
-Anwendbar ab Ass. Nr. 78240-
aus £88,23
aus £88,23
# 018
MPN: 62940900
SCHRAUBEN
aus £0,73
aus £0,73
Dieses Teil ersetzt die Teilenummer 67352400
# 019
MPN: 127494
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10516470 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 10523424
Scheibe
aus £0,47
aus £0,47
# 021
MPN: 196949
KOMPLETTRING
aus £15,15
aus £15,15
# 022
MPN: 186172
CLIP
aus £0,47
aus £0,47
# 023
MPN: 203788
TANKANSCHLUSSROHR
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 023
MPN: 224755
TANKANSCHLUSSROHR
-Anwendbar nach Erschöpfung von 203788-
aus £238,85
aus £238,85
Dieses Teil ersetzt die Teilenummer 203788 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 123622
Dichtung
-Anwendbar für Tankanschlussrohr 203788, Ref.-Nr. 23-
aus £0,79
aus £0,79
# 025
MPN: 148045
GEWINDESTECKER
-Anwendbar für Tankanschlussrohr 203788, Ref.-Nr. 23-
aus £9,18
aus £9,18
# 026
MPN: 177437
GUMMISCHEIBE
aus £21,66
aus £21,66
# 027
MPN: 196299
GUMMIROHR
-Gültig bis zur Erschöpfung-
aus £19,11
aus £19,11
# 027
MPN: 232568
GUMMIROHR
-Anwendbar nach Erschöpfung von 196299-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 196299, die wir auf Lager haben
# 028
MPN: 180957
SCHRAUBKRAGEN
aus £0,72
aus £0,72
# 029
MPN: 213294
TRAY-TO-3-WAY ROHR
aus £25,47
aus £25,47
# 030
MPN: 177553
KLEMME
aus £0,47
aus £0,47
# 031
MPN: 195439
DREI-WEGE-UNION
aus £28,78
aus £28,78
# 032
MPN: 178052
KLEMME
aus £0,85
aus £0,85
Dieses Teil ersetzt die Teilenummer 296778
# 033
MPN: 213295
3-WAY-TO-REAR ROHR
aus £34,91
aus £34,91
# 034
MPN: 13432270
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £0,53
aus £0,53
# 035
MPN: 183098
CLIP
aus £1,11
aus £1,11
# 036
MPN: 140727
CLIP
aus £0,47
aus £0,47
# 037
MPN: 181929
ABSPERRVENTIL
-Anwendbar bis Ass. Nr. 82484- -Gültig bis zur Erschöpfung-
aus £153,95
aus £153,95
# 037
MPN: 237407
ABSPERRVENTIL
-Anwendbar ab Ass. Nr. 82485- – Anwendbar nach Erschöpfung von 181929-
aus £17,35
aus £17,35
# 038
MPN: 181930
CLIP
-Anwendbar bis Ass. Nr. 82484- -Gültig bis zur Erschöpfung-
aus £10,31
aus £10,31
# 039
MPN: 69101300
STOSSDÄMPFER
aus £0,47
aus £0,47
-part-diagram-0011.webp "FERRARI F430 COUPE (EUROPE) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI F430 COUPE (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI F430 COUPE (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI F430 COUPE (EUROPE) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI F430 COUPE (EUROPE) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI F430 COUPE (EUROPE) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI F430 COUPE (EUROPE) RENNAUSPUFFANLAGE TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI F430 COUPE (EUROPE) SCHMIERSYSTEM - TANK - WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI F430 COUPE (EUROPE) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI F430 COUPE (EUROPE) SAMMELTANK TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI F430 COUPE (EUROPE) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI F430 COUPE (EUROPE) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI F430 COUPE (EUROPE) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI F430 COUPE (EUROPE) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI F430 COUPE (EUROPE) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI F430 COUPE (EUROPE) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI F430 COUPE (EUROPE) F1 HYDRAULISCHE STEUERUNG VON GETRIEBE UND KUPPLUNG TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI F430 COUPE (EUROPE) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI F430 COUPE (EUROPE) GETRIEBE – ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI F430 COUPE (EUROPE) PRIMÄRWELLENZAHNRAD TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F430 COUPE (EUROPE) SEKUNDÄRWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F430 COUPE (EUROPE) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F430 COUPE (EUROPE) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F430 COUPE (EUROPE) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F430 COUPE (EUROPE) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F430 COUPE (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F430 COUPE (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F430 COUPE (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F430 COUPE (EUROPE) VORDERE UND HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F430 COUPE (EUROPE) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F430 COUPE (EUROPE) HYDRAULISCHES SERVOLENKGEHÄUSE UND SERPENTINE-SPULE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F430 COUPE (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F430 COUPE (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F430 COUPE (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F430 COUPE (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F430 COUPE (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI F430 COUPE (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI F430 COUPE (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI F430 COUPE (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI F430 COUPE (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI F430 COUPE (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI F430 COUPE (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI F430 COUPE (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI F430 COUPE (EUROPE) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI F430 COUPE (EUROPE) ERSATZRAD UND WERKZEUG TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F430 COUPE (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F430 COUPE (EUROPE) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F430 COUPE (EUROPE) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F430 COUPE (EUROPE) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI F430 COUPE (EUROPE) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI F430 COUPE (EUROPE) FAHRGESTELL – HINTERE ELEMENT-UNTERBAUGRUPPEN TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F430 COUPE (EUROPE) DACHKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F430 COUPE (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F430 COUPE (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F430 COUPE (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F430 COUPE (EUROPE) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F430 COUPE (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F430 COUPE (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F430 COUPE (EUROPE) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI F430 COUPE (EUROPE) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI F430 COUPE (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F430 COUPE (EUROPE) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F430 COUPE (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F430 COUPE (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F430 COUPE (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F430 COUPE (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F430 COUPE (EUROPE) MANUELLER VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F430 COUPE (EUROPE) ELEKTRISCHER SITZ - SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI F430 COUPE (EUROPE) ELEKTRISCHER SITZ – FÜHRUNGEN UND EINSTELLMECHANISMEN TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI F430 COUPE (EUROPE) RACING SEAT-4-PUNKT-SITZGURT-ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F430 COUPE (EUROPE) RACING SEAT-4-PUNKT-SITZGURT-ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F430 COUPE (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI F430 COUPE (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI F430 COUPE (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI F430 COUPE (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F430 COUPE (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F430 COUPE (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI F430 COUPE (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI F430 COUPE (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F430 COUPE (EUROPE) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F430 COUPE (EUROPE) STEUERGERÄTE FÜR DEN VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F430 COUPE (EUROPE) STEUERGERÄTE UND SENSOREN IM VORDERRAUM UND MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F430 COUPE (EUROPE) STEUERGERÄTE FÜR DEN HINTEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F430 COUPE (EUROPE) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI F430 COUPE (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI F430 COUPE (EUROPE) AC-SYSTEM TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI F430 COUPE (EUROPE) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI F430 COUPE (EUROPE) FUNKVERSTÄRKERSYSTEM TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI F430 COUPE (EUROPE) HOCHLEISTUNGSSTARKES HALLO-FI-SYSTEM VON BOSE TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI F430 COUPE (EUROPE) WEGFAHRSPERREN-SET TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI F430 COUPE (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI F430 COUPE (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI F430 COUPE (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI F430 COUPE (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI F430 COUPE (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI F430 COUPE (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI F430 COUPE (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI F430 COUPE (EUROPE) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI F430 COUPE (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI F430 COUPE (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI F430 COUPE (EUROPE) PNEUMATISCHES ANTRIEBSSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI F430 COUPE (EUROPE) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
