0022 - Kühlsystemkühler

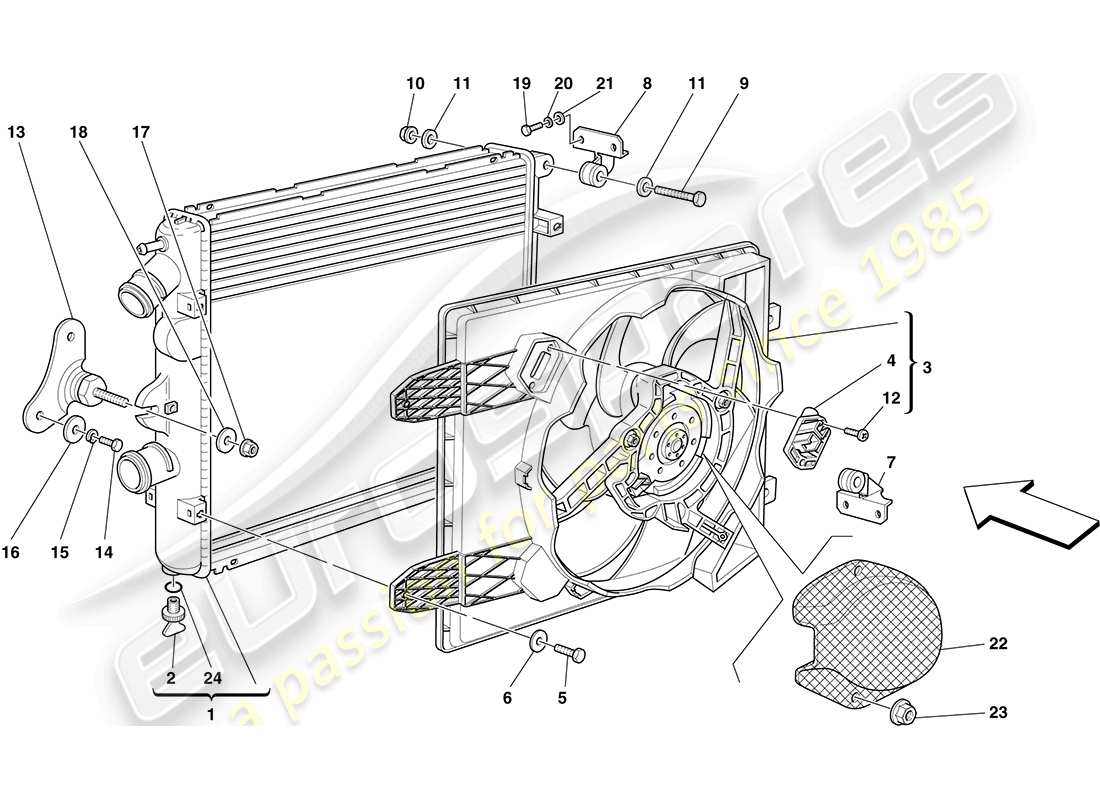

Ferrari F430 Coupe (Europe) COOLING SYSTEM RADIATORS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 194078
Wasserkühler
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 223954
# 002
MPN: 198965
WASSERABLASSSCHRAUBE
aus £25,13
aus £25,13
# 003
MPN: 194085
RH VOLLSTÄNDIGER ELEKTRISCHER LÜFTER
aus £620,88
aus £620,88
# 003
MPN: 194086
VOLLSTÄNDIGER ELEKTRISCHER LÜFTER LINKS
Ersetzung
Ersetzung
# 004
MPN: 185543
WIDERSTAND
aus £166,08
aus £166,08
# 005
MPN: 16286024
SCHRAUBEN
aus £0,47
aus £0,47
# 006
MPN: 12647624
Scheibe
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 12647611
# 007
MPN: 194519
UNTERE KÜHLERMONTAGE
aus £119,00
aus £119,00
# 008
MPN: 194530
OBERE KÜHLERBEFESTIGUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 242995-
Ersetzung
Ersetzung
# 008
MPN: 242995
OBERE KÜHLERBEFESTIGUNG
aus £58,41
aus £58,41
Dieses Teil ersetzt die Teilenummer 194530
# 009
MPN: 16044324
SCHRAUBEN
aus £0,53
aus £0,53
# 010
MPN: 14058511
NUSS
aus £0,47
aus £0,47
# 011
MPN: 12646724
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12601571 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 15958801
SCHRAUBEN
aus £0,47
aus £0,47
# 013
MPN: 205354
Zentralmontage des rechten Kühlers
aus £43,28
aus £43,28
# 013
MPN: 205658
ZENTRALE MONTAGE DES KÜHLERS LINKS
aus £52,35
aus £52,35
# 014
MPN: 10902424
SCHRAUBEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10902324 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 12640624
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12640601 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 14058511
NUSS
aus £0,47
aus £0,47
# 018
MPN: 124338
Scheibe
aus £4,26
aus £4,26
Dieses Teil ersetzt die Teilenummer 219344
# 019
MPN: 14305324
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305321
# 020
MPN: 106850
Scheibe
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 10516473 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 021
MPN: 12644424
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12644401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 220970
BEWACHEN
aus £5,46
aus £5,46
# 023
MPN: 14058411
NUSS
-M6 X 6-
aus £0,47
aus £0,47
# 024
MPN: 260425
O-RING
aus £2,09
aus £2,09
