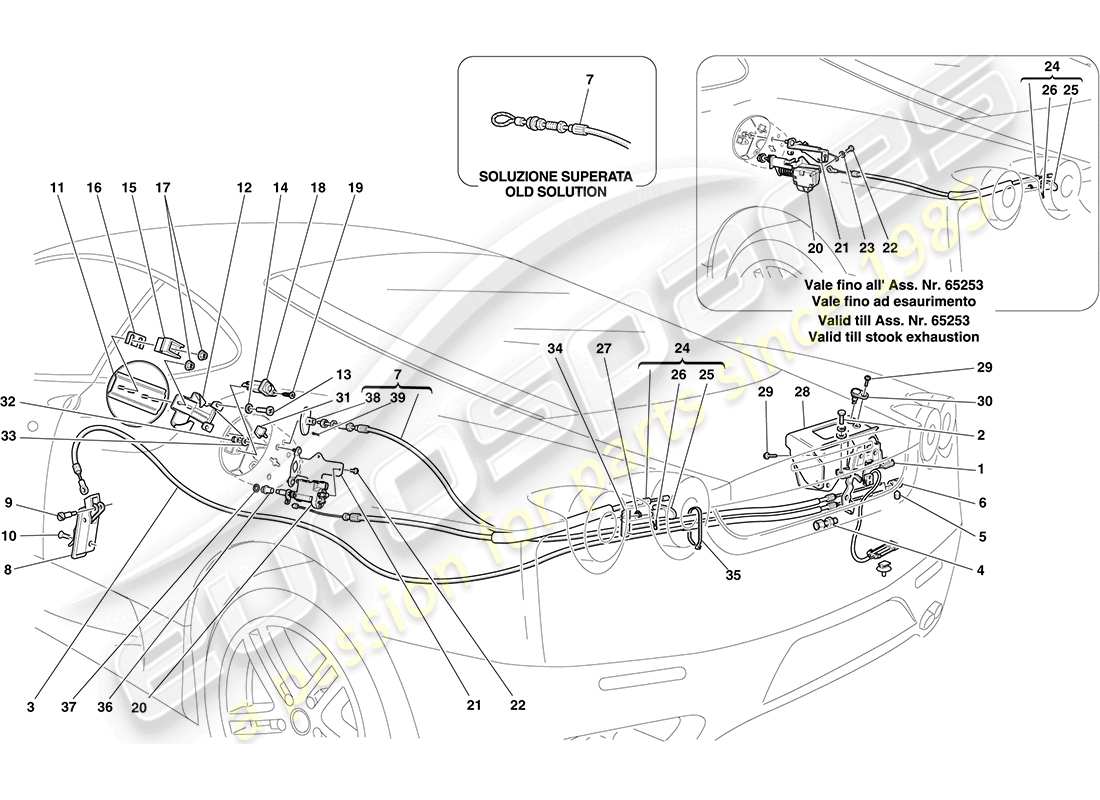

0114 - ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE
Ferrari F430 Coupe (Europe) ENGINE COMPARTMENT LID AND FUEL FILLER FLAP OPENING MECHANISMS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 65732400
KOMPLETTES MOTORRAUM-DECKELSCHLOSS
-Nicht für GD-
aus £158,27
aus £158,27
# 001
MPN: 65732500
KOMPLETTES MOTORRAUM-DECKELSCHLOSS
-Gilt für GD-
aus £155,18
aus £155,18
# 002
MPN: 16286127
SCHRAUBEN
aus £0,53
aus £0,53
# 003
MPN: 68746100
MOTORRAUMDECKEL-ENTRIEGELUNGSKABEL
aus £64,28
aus £64,28
# 004
MPN: 62828900
KABELEINSTELLER
aus £31,30
aus £31,30
Dieses Teil ersetzt die Teilenummer 67502400 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 60276805
DÜBEL
aus £0,71
aus £0,71
# 006
MPN: 60276607
TERMINAL
aus £11,72
aus £11,72
Dieses Teil ersetzt die Teilenummer 60276707 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 65067300
KOMPLETTES SICHERHEITSKABEL FÜR DEN MOTORRAUMDECKEL
-Nicht für GD- -Anwendbar bis zur Erschöpfung-
Ersetzung
Ersetzung
# 007
MPN: 69204500
KOMPLETTES SICHERHEITSKABEL FÜR DEN MOTORRAUMDECKEL
-Gilt für GD- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 007
MPN: 80412000
KOMPLETTES SICHERHEITSKABEL FÜR DEN MOTORRAUMDECKEL
-Nicht für GD- -Anwendbar nach Erschöpfung von 65067300-
aus £87,10
aus £87,10
Dieses Teil ersetzt die Teilenummer 65067300
# 007
MPN: 80412100
KOMPLETTES SICHERHEITSKABEL FÜR DEN MOTORRAUMDECKEL
-Anwendbar für GD- -Anwendbar nach Erschöpfung von 69204500-
aus £91,51
aus £91,51
Dieses Teil ersetzt die Teilenummer 69204500 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 65808100
GRIFF DES HECKFACHDECKELS
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 008
MPN: 80176200
GRIFF DES HECKFACHDECKELS
-Anwendbar nach Erschöpfung von 65808100-
aus £32,43
aus £32,43
Dieses Teil ersetzt die Teilenummer 65808100 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 65852000
STIFT
aus £32,78
aus £32,78
# 010
MPN: 13299477
SCHRAUBEN
-M5 X 16-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 15937618
# 011
MPN: 68034111
KRAFTSTOFFEINFÜLLKLAPPE
-Aluminiumabdeckung-
aus £58,24
aus £58,24
Dieses Teil ersetzt die Teilenummer 68034110, die wir auf Lager haben
# 012
MPN: 67934900
SCHARNIER DER KRAFTSTOFFEINFÜLLKLAPPE
aus £143,36
aus £143,36
# 013
MPN: 13274014
SCHRAUBEN
aus £3,54
aus £3,54
Dieses Teil ersetzt die Teilenummer 13274011
# 014
MPN: 12601174
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601173, die wir auf Lager haben - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 12605274
Scheibe
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 12601174-
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 12605270 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 65396000
SCHLIEßPLATTE
aus £1,66
aus £1,66
# 016
MPN: 65396100
SHIM
aus £1,93
aus £1,93
# 017
MPN: 14084111
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14084100
# 018
MPN: 153069
SCHALTER ZUM ÖFFNEN DER LUKE
aus £2,07
aus £2,07
# 019
MPN: 15688875
SCHRAUBEN
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 15688814
# 020
MPN: 65395900
AKTUATOR
-Anwendbar bis Ass. Nr. 65253- -Gültig bis zur Erschöpfung-
aus £45,87
aus £45,87
# 020
MPN: 69918500
AKTUATOR
-Anwendbar ab Ass. Nr. 65254- – Anwendbar nach Erschöpfung von 65395900-
aus £16,19
aus £16,19
# 021
MPN: 65395800
STELLANTRIEBSHALTERUNG
-Anwendbar bis Ass. Nr. 65253- -Gültig bis zur Erschöpfung-
aus £2,84
aus £2,84
# 021
MPN: 69729700
STELLANTRIEBSHALTERUNG
-Anwendbar ab Ass. Nr. 65254-
aus £106,06
aus £106,06
# 022
MPN: 15641275
SCHRAUBEN
-Anwendbar bis Ass. Nr. 65253- -Gültig bis zur Erschöpfung-
aus £0,81
aus £0,81
Dieses Teil ersetzt die Teilenummer 15641278, die wir auf Lager haben
# 022
MPN: 15689601
SCHRAUBEN
-Anwendbar ab Ass. Nr. 65254-
aus £0,53
aus £0,53
# 023
MPN: 14496277
Scheibe
-Anwendbar bis Ass. Nr. 65253- -Gültig bis zur Erschöpfung-
aus £0,53
aus £0,53
# 024
MPN: 65701000
KOMPLETTES SICHERHEITSKABEL DER KRAFTSTOFFEINFÜLLKLAPPE
-Anwendbar bis Ass. Nr. 65253- -Gültig bis zur Erschöpfung-
aus £12,85
aus £12,85
# 024
MPN: 69775300
KOMPLETTES SICHERHEITSKABEL DER KRAFTSTOFFEINFÜLLKLAPPE
-Anwendbar ab Ass. Nr. 65254-
aus £26,51
aus £26,51
# 025
MPN: 60710900
NOTGRIFF
aus £5,13
aus £5,13
# 026
MPN: 60711000
CLIP
aus £0,53
aus £0,53
# 027
MPN: 11087676
SPRENGRING
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11087675
# 028
MPN: 65756100
Motorraumdeckel-Schlossschutz
aus £181,58
aus £181,58
# 029
MPN: 13297477
SCHRAUBEN
-M4-
aus £0,47
aus £0,47
# 030
MPN: 62535900
FESTKONTAKT DER DRITTEN STOPLEUCHTE
aus £0,97
aus £0,97
# 031
MPN: 63879900
VIBRATIONSDÄMPFER AUS GUMMI
aus £8,85
aus £8,85
# 032
MPN: 168698
NUSS
aus £1,04
aus £1,04
Dieses Teil ersetzt die Teilenummer 14054048, die wir auf Lager haben
# 033
MPN: 12637878
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12637806
# 034
MPN: 65506500
HINTERE ROHRBEFESTIGUNGSHALTERUNG
-Nicht mehr im Lieferumfang enthalten-
aus £3,22
aus £3,22
# 035
MPN: 145854
KLEMME
aus £0,54
aus £0,54
# 036
MPN: 67485800
BUCHSE
-Anwendbar ab Ass. Nr. 65254-
aus £5,02
aus £5,02
# 037
MPN: 67067600
Dichtung
-Anwendbar ab Ass. Nr. 65254-
aus £2,11
aus £2,11
# 038
MPN: 60710900
NOTGRIFF
-Anwendbar für Kabel 80412000 gs. und 80412100 gd., Ref. 7-
aus £5,13
aus £5,13
# 039
MPN: 60711000
CLIP
-Anwendbar für Kabel 80412000 gs. und 80412100 gd., Ref. 7-
aus £0,53
aus £0,53
-part-diagram-0115.webp "FERRARI F430 COUPE (EUROPE) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F430 COUPE (EUROPE) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F430 COUPE (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F430 COUPE (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F430 COUPE (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F430 COUPE (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F430 COUPE (EUROPE) MANUELLER VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F430 COUPE (EUROPE) ELEKTRISCHER SITZ - SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI F430 COUPE (EUROPE) ELEKTRISCHER SITZ – FÜHRUNGEN UND EINSTELLMECHANISMEN TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI F430 COUPE (EUROPE) RACING SEAT-4-PUNKT-SITZGURT-ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F430 COUPE (EUROPE) RACING SEAT-4-PUNKT-SITZGURT-ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F430 COUPE (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI F430 COUPE (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI F430 COUPE (EUROPE) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI F430 COUPE (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F430 COUPE (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F430 COUPE (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI F430 COUPE (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI F430 COUPE (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F430 COUPE (EUROPE) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F430 COUPE (EUROPE) STEUERGERÄTE FÜR DEN VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F430 COUPE (EUROPE) STEUERGERÄTE UND SENSOREN IM VORDERRAUM UND MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F430 COUPE (EUROPE) STEUERGERÄTE FÜR DEN HINTEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F430 COUPE (EUROPE) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI F430 COUPE (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI F430 COUPE (EUROPE) AC-SYSTEM TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI F430 COUPE (EUROPE) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI F430 COUPE (EUROPE) FUNKVERSTÄRKERSYSTEM TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI F430 COUPE (EUROPE) HOCHLEISTUNGSSTARKES HALLO-FI-SYSTEM VON BOSE TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI F430 COUPE (EUROPE) WEGFAHRSPERREN-SET TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI F430 COUPE (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI F430 COUPE (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI F430 COUPE (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI F430 COUPE (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI F430 COUPE (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI F430 COUPE (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI F430 COUPE (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI F430 COUPE (EUROPE) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI F430 COUPE (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI F430 COUPE (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI F430 COUPE (EUROPE) PNEUMATISCHES ANTRIEBSSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI F430 COUPE (EUROPE) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI F430 COUPE (EUROPE) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI F430 COUPE (EUROPE) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI F430 COUPE (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI F430 COUPE (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI F430 COUPE (EUROPE) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI F430 COUPE (EUROPE) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI F430 COUPE (EUROPE) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI F430 COUPE (EUROPE) RENNAUSPUFFANLAGE TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI F430 COUPE (EUROPE) SCHMIERSYSTEM - TANK - WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI F430 COUPE (EUROPE) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI F430 COUPE (EUROPE) SAMMELTANK TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI F430 COUPE (EUROPE) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI F430 COUPE (EUROPE) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI F430 COUPE (EUROPE) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI F430 COUPE (EUROPE) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI F430 COUPE (EUROPE) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI F430 COUPE (EUROPE) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI F430 COUPE (EUROPE) F1 HYDRAULISCHE STEUERUNG VON GETRIEBE UND KUPPLUNG TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI F430 COUPE (EUROPE) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI F430 COUPE (EUROPE) GETRIEBE – ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI F430 COUPE (EUROPE) PRIMÄRWELLENZAHNRAD TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F430 COUPE (EUROPE) SEKUNDÄRWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F430 COUPE (EUROPE) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F430 COUPE (EUROPE) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F430 COUPE (EUROPE) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F430 COUPE (EUROPE) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F430 COUPE (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F430 COUPE (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F430 COUPE (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F430 COUPE (EUROPE) VORDERE UND HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F430 COUPE (EUROPE) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F430 COUPE (EUROPE) HYDRAULISCHES SERVOLENKGEHÄUSE UND SERPENTINE-SPULE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F430 COUPE (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F430 COUPE (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F430 COUPE (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F430 COUPE (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F430 COUPE (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI F430 COUPE (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI F430 COUPE (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI F430 COUPE (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI F430 COUPE (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI F430 COUPE (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI F430 COUPE (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI F430 COUPE (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI F430 COUPE (EUROPE) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI F430 COUPE (EUROPE) ERSATZRAD UND WERKZEUG TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F430 COUPE (EUROPE) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F430 COUPE (EUROPE) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F430 COUPE (EUROPE) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F430 COUPE (EUROPE) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI F430 COUPE (EUROPE) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI F430 COUPE (EUROPE) FAHRGESTELL – HINTERE ELEMENT-UNTERBAUGRUPPEN TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F430 COUPE (EUROPE) DACHKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F430 COUPE (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F430 COUPE (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F430 COUPE (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F430 COUPE (EUROPE) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F430 COUPE (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F430 COUPE (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F430 COUPE (EUROPE) MOTORRAUMDECKEL TEILEDIAGRAMM")
