0005 - Zeitsteuerungssystem – Stößel

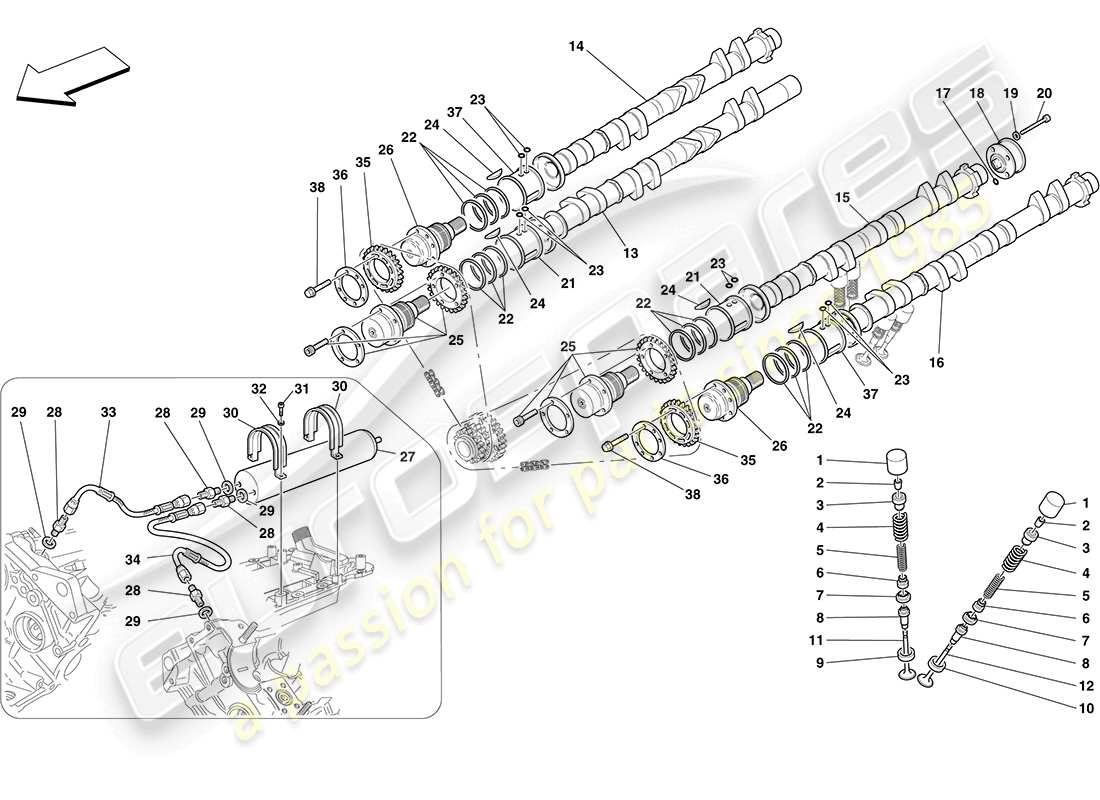

Ferrari F430 Coupe (RHD) TIMING SYSTEM - TAPPETS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 194700
STÖSSEL
aus £21,00
aus £21,00
# 002
MPN: 179763
VENTILFEDER HALBKEGEL
aus £0,28
aus £0,28
SPEISEL FÜR FEDERVENTIL (179763) Genuine Maserati Teil – Gebraucht auf Lager
Aus 4200 Engine 81090 entfernt
Aus 4200 Engine 81090 entfernt
# 003
MPN: 194713
OBERE ANSCHLAGKAPPE
aus £5,23
aus £5,23
# 004
MPN: 197900
EXTERNE VENTIL-RÜCKSTELLFEDER
aus £3,98
aus £3,98
# 005
MPN: 197901
INTERNE VENTIL-RÜCKHOLFEDER
aus £2,84
aus £2,84
# 006
MPN: 148153
Öldichtung
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 221473-
aus £1,94
aus £1,94
# 006
MPN: 221473
Öldichtung
aus £0,95
aus £0,95
# 007
MPN: 194718
UNTERE ANSCHLAGKAPPE
aus £27,68
aus £27,68
# 008
MPN: 6172328
EINLASS- UND AUSLASSVENTILFÜHRUNGEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 6213498-
# 008
MPN: 6213498
EINLASS- UND AUSLASSVENTILFÜHRUNGEN
aus £1,77
aus £1,77
Dieses Teil ersetzt die Teilenummer 213498
# 009
MPN: 6175381
EINLASSVENTILSITZ
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 6213496-
aus £6,82
aus £6,82
Dieses Teil ersetzt die Teilenummer 175381
# 009
MPN: 6213496
EINLASSVENTILSITZ
-Anwendbar bis Ass. Nr. 71273- -Gültig bis zur Erschöpfung-
aus £2,93
aus £2,93
Dieses Teil ersetzt die Teilenummer 213496
# 009
MPN: 6222847
EINLASSVENTILSITZ
-Anwendbar ab Ass. Nr. 71274- – Anwendbar nach Erschöpfung von 6213496-
aus £5,11
aus £5,11
Dieses Teil ersetzt die Teilenummer 222847 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 6179959
AUSPUFFVENTILSITZ
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 6213497-
aus £4,10
aus £4,10
Dieses Teil ersetzt die Teilenummer 179959
# 010
MPN: 6213497
AUSPUFFVENTILSITZ
-Anwendbar bis Ass. Nr. 71273- -Gültig bis zur Erschöpfung-
aus £2,93
aus £2,93
Dieses Teil ersetzt die Teilenummer 213497
# 010
MPN: 6222848
AUSPUFFVENTILSITZ
-Anwendbar ab Ass. Nr. 71274- – Anwendbar nach Erschöpfung von 6213497-
aus £5,47
aus £5,47
Dieses Teil ersetzt die Teilenummer 222848 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 175395
EINLASSVENTIL
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 198581-
aus £5,92
aus £5,92
# 011
MPN: 198581
EINLASSVENTIL
aus £4,57
aus £4,57
Dieses Teil ersetzt die Teilenummer 175395 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 189351
AUSPUFFVENTIL
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 198582-
aus £62,16
aus £62,16
# 012
MPN: 198582
AUSPUFFVENTIL
aus £10,96
aus £10,96
# 013
MPN: 200144
RECHTE EINLASS-NOCKENWELLE
-Anwendbar ab Motor Nr. 97781-
aus £327,67
aus £327,67
# 013
MPN: 211414
RECHTE EINLASS-NOCKENWELLE
-Anwendbar bis Motornummer 97780-
aus £269,85
aus £269,85
# 014
MPN: 200146
RECHTE AUSPUFFNOCKENWELLE
-Anwendbar ab Motor Nr. 97781-
aus £327,67
aus £327,67
# 014
MPN: 211416
RECHTE AUSPUFFNOCKENWELLE
-Anwendbar bis Motornummer 97780-
aus £278,64
aus £278,64
# 015
MPN: 200145
Linke Einlassnockenwelle
-Anwendbar ab Motor Nr. 97781-
aus £327,67
aus £327,67
# 015
MPN: 211415
Linke Einlassnockenwelle
-Anwendbar bis Motornummer 97780-
aus £269,85
aus £269,85
# 016
MPN: 200147
Auslassnockenwelle links
-Anwendbar ab Motor Nr. 97781-
aus £327,67
aus £327,67
# 016
MPN: 211418
Auslassnockenwelle links
-Anwendbar bis Motornummer 97780-
aus £278,64
aus £278,64
# 017
MPN: 134701
O-RING
aus £0,47
aus £0,47
# 018
MPN: 197558
ÖLPUMPE MIT VARIABLER VENTILSTEUERUNG
aus £123,44
aus £123,44
# 019
MPN: 184731
Scheibe
aus £0,47
aus £0,47
# 020
MPN: 14303623
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 252305-
aus £0,71
aus £0,71
# 020
MPN: 252305
SCHRAUBEN
aus £0,47
aus £0,47

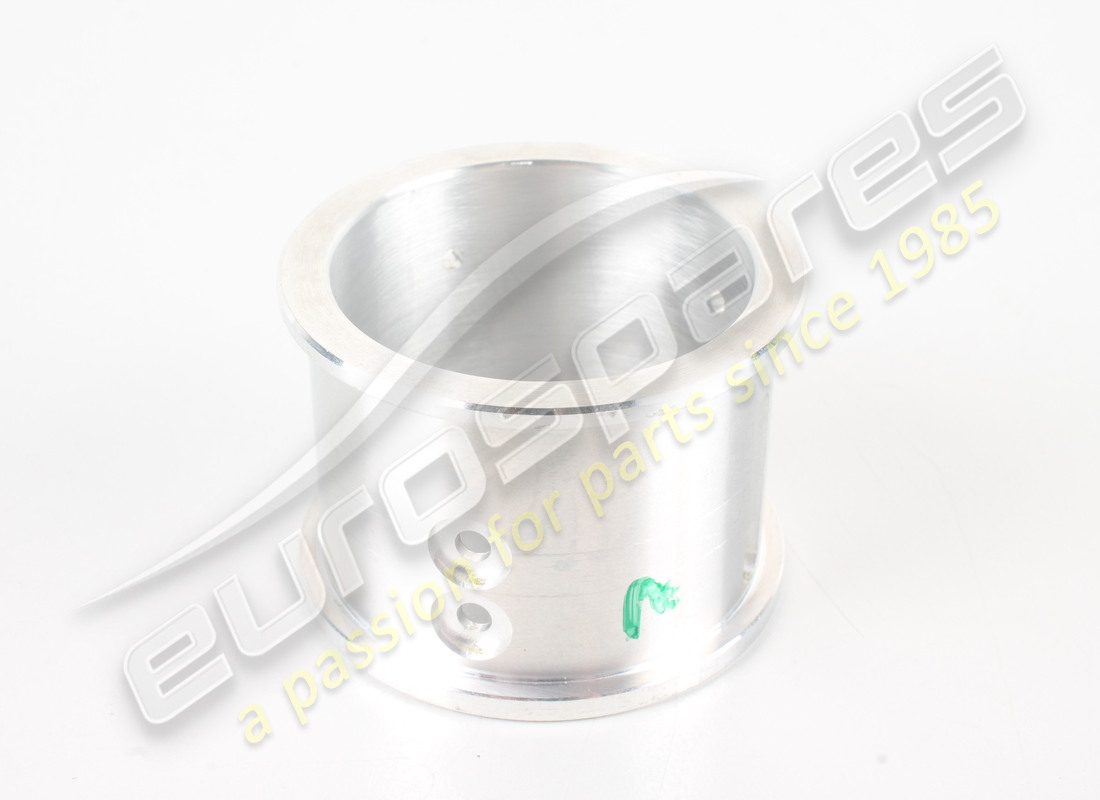

# 021
MPN: 199440
MONTAGEBUCHSE FÜR EINSTELLER DER VARIABLEN EINLASSVENTILSTEUERUNG
-Anwendbar bis Motornummer 91153-
aus £105,56
aus £105,56
# 021
MPN: 206804
MONTAGEBUCHSE FÜR EINSTELLER DER VARIABLEN EINLASSVENTILSTEUERUNG
-Anwendbar von Motor Nr. 91154 bis Motor Nr. 144864- -Anwendbar bis zur Erschöpfung-
aus £154,30
aus £154,30
# 021
MPN: 218735
MONTAGEBUCHSE FÜR EINSTELLER DER VARIABLEN EINLASSVENTILSTEUERUNG
-Für Fahrzeuge bis Motornummer 91154, zusätzlich Kolbenring 218734 Ref.-Nr. bestellen. 22 und Buchse 228497 ref. 37- – Gilt ab Triebwerk Nr. 144865- – Gilt nach Erschöpfung von 206804-
aus £105,79
aus £105,79

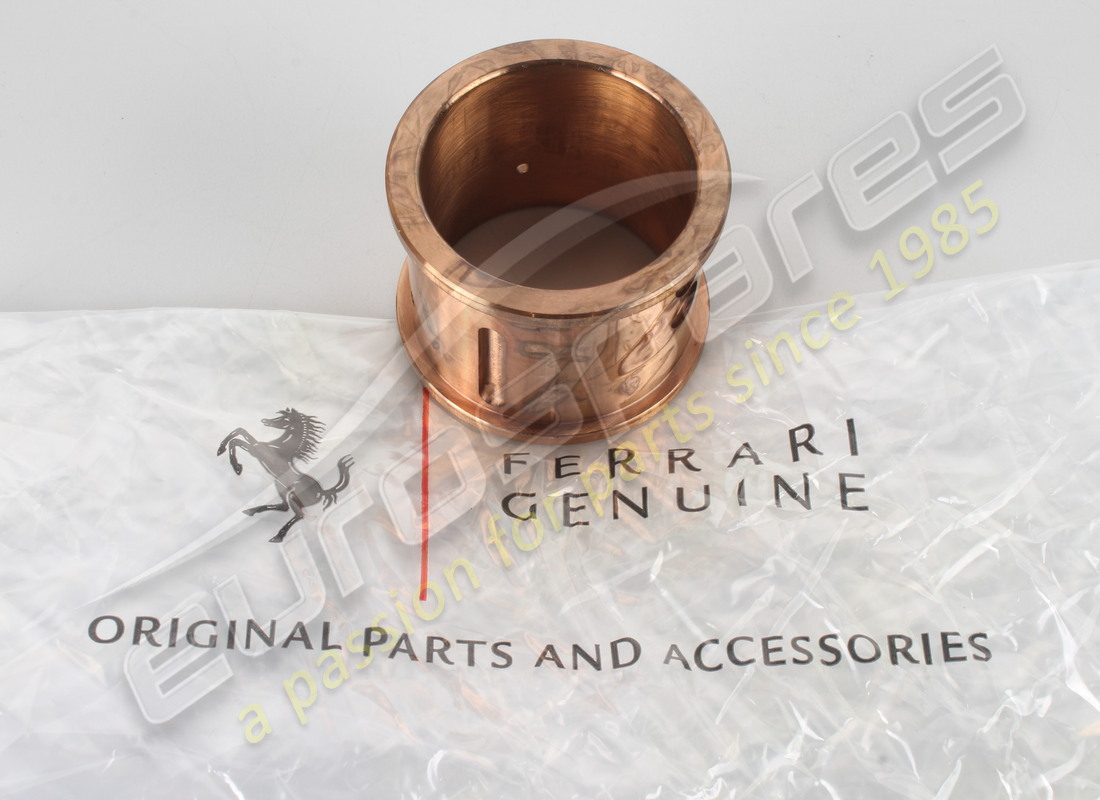

# 022
MPN: 179926
RING
-Anwendbar bis Motornummer 144864- -Anwendbar bis zur Erschöpfung-
aus £11,63
aus £11,63
# 022
MPN: 228497
RING
-Für Fahrzeuge bis Motornummer 91154 zusätzlich Buchse 218735 Bestellnr. bestellen. 21 und Buchse 218734 ref. 37 – – Gilt ab Triebwerk Nr. 144865- – Gilt nach Erschöpfung von 179926-
aus £43,36
aus £43,36
# 023
MPN: 134701
O-RING
aus £0,47
aus £0,47
# 024
MPN: 10618120
TAB
aus £0,71
aus £0,71
# 025
MPN: 193779
VARIABLER VENTILSTEUERUNGSEINSTELLER FÜR DIE EINLASSNOCKENWELLE
aus £774,49
aus £774,49
# 026
MPN: 199438
VARIABLER VENTILSTEUERUNGSEINSTELLER FÜR AUSPUFFNOCKENWELLE
aus £899,84
aus £899,84
# 027
MPN: 197062
ÖLSPEICHER FÜR VARIABLEN STEUERUNGSEINSTELLER
aus £450,72
aus £450,72
# 028
MPN: 195056
GEWINDEVERBINDER
aus £6,65
aus £6,65

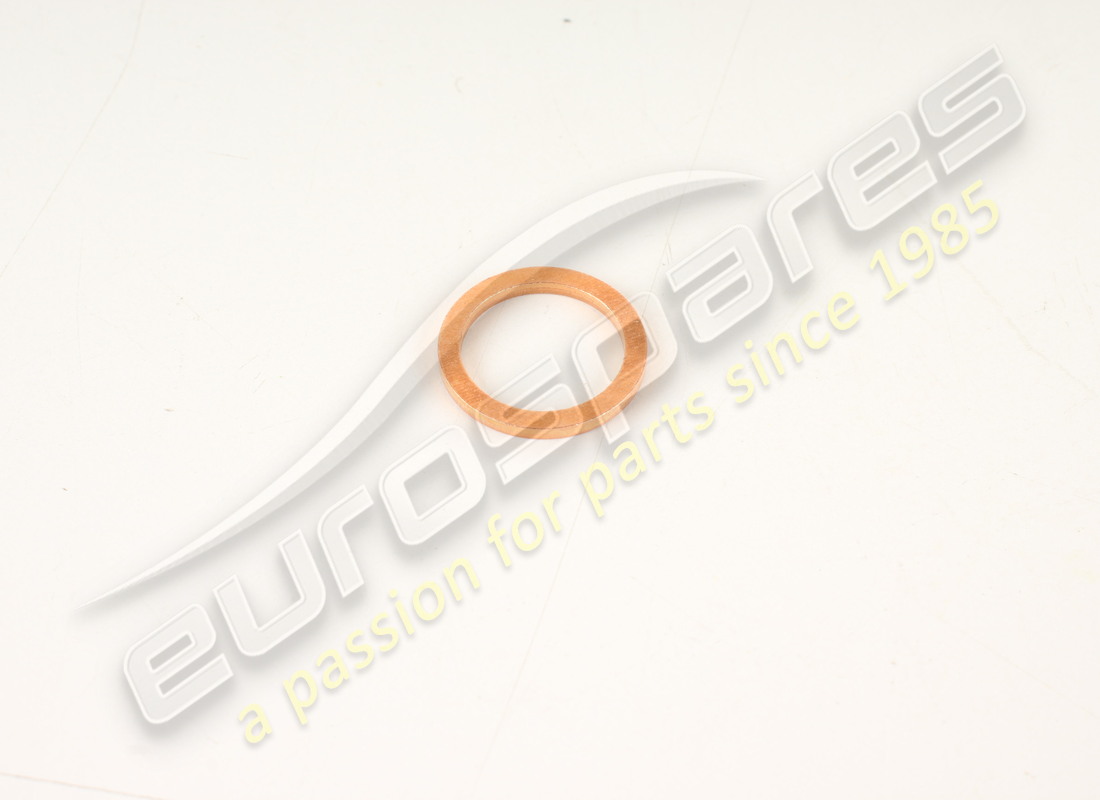

# 029
MPN: 10261060
Dichtung
aus £0,51
aus £0,51
# 030
MPN: 197151
Halterung
aus £11,14
aus £11,14
# 031
MPN: 14305124
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 14305121
# 032
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 198463
AKKUMULATOR ZUM RECHTEN KOPFZYLINDERROHR
aus £91,68
aus £91,68
# 034
MPN: 198464
ROHR VOM AKKUMULATOR ZUM LINKEN ZYLINDER
aus £91,68
aus £91,68
# 035
MPN: 194192
ZAHNRAD
aus £502,22
aus £502,22
# 036
MPN: 195649
Scheibe
aus £3,40
aus £3,40

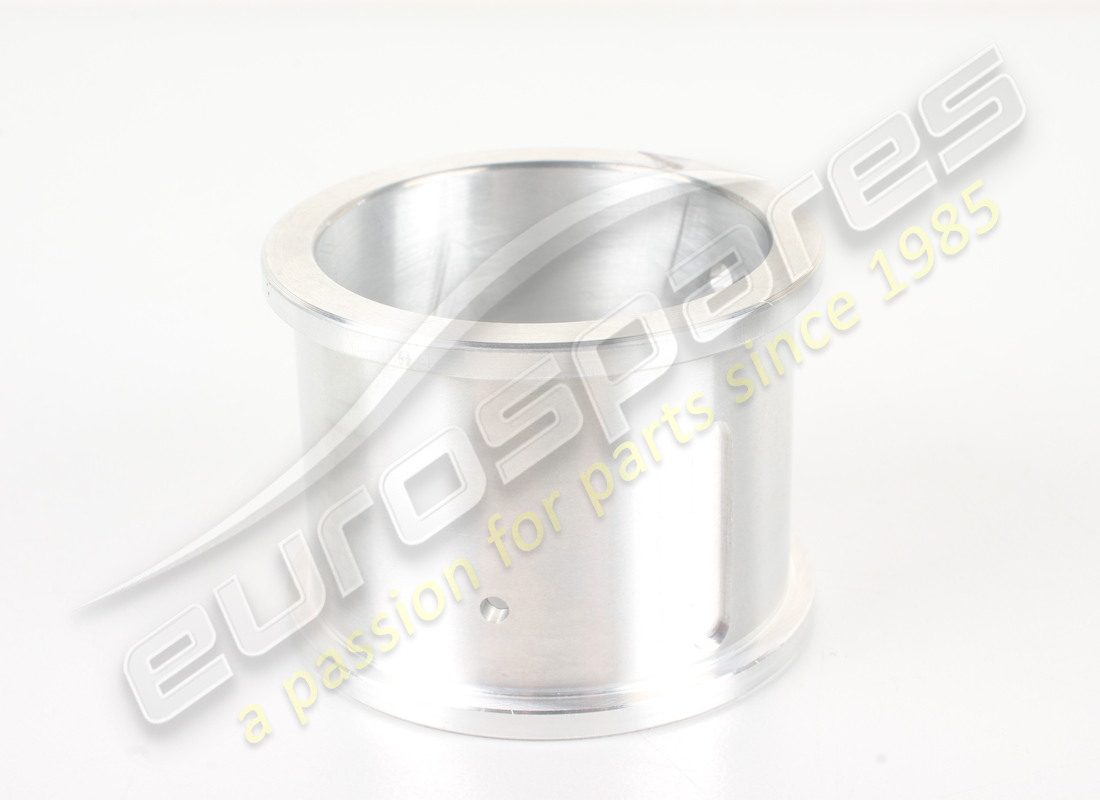

# 037
MPN: 199439
BEFESTIGUNGSBUCHSE FÜR AUSPUFF-VARIANTENSTEUERUNGSEINSTELLER
-Anwendbar bis Motornummer 91153-
aus £105,56
aus £105,56
# 037
MPN: 206805
BEFESTIGUNGSBUCHSE FÜR AUSPUFF-VARIANTENSTEUERUNGSEINSTELLER
-Anwendbar von Motor Nr. 91154 bis Motor Nr. 144864- -Anwendbar bis zur Erschöpfung-
aus £124,05
aus £124,05
# 037
MPN: 218734
BEFESTIGUNGSBUCHSE FÜR AUSPUFF-VARIANTENSTEUERUNGSEINSTELLER
-Für Fahrzeuge bis Motornummer 91154 zusätzlich Buchse 218735 Bestellnr. bestellen. 21 und Kolbenring 228497 ref. 22 – – Gilt ab Triebwerk Nr. 144865- – Gilt nach Erschöpfung von 206805-
aus £105,79
aus £105,79
# 038
MPN: 194977
SCHRAUBEN
aus £5,76
aus £5,76
-part-diagram-0006.webp "FERRARI F430 COUPE (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI F430 COUPE (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI F430 COUPE (RHD) PNEUMATISCHES ANTRIEBSSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI F430 COUPE (RHD) KRAFTSTOFFSYSTEMPUMPEN UND ROHRE TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI F430 COUPE (RHD) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI F430 COUPE (RHD) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI F430 COUPE (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI F430 COUPE (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI F430 COUPE (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI F430 COUPE (RHD) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI F430 COUPE (RHD) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI F430 COUPE (RHD) RENNAUSPUFFANLAGE TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI F430 COUPE (RHD) SCHMIERSYSTEM - TANK - WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI F430 COUPE (RHD) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI F430 COUPE (RHD) SAMMELTANK TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI F430 COUPE (RHD) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI F430 COUPE (RHD) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI F430 COUPE (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI F430 COUPE (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI F430 COUPE (RHD) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI F430 COUPE (RHD) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI F430 COUPE (RHD) F1 HYDRAULISCHE STEUERUNG VON GETRIEBE UND KUPPLUNG TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI F430 COUPE (RHD) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI F430 COUPE (RHD) GETRIEBE – ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI F430 COUPE (RHD) PRIMÄRWELLENZAHNRAD TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F430 COUPE (RHD) SEKUNDÄRWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F430 COUPE (RHD) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F430 COUPE (RHD) EXTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F430 COUPE (RHD) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F430 COUPE (RHD) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F430 COUPE (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F430 COUPE (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F430 COUPE (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F430 COUPE (RHD) VORDERE UND HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F430 COUPE (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F430 COUPE (RHD) HYDRAULISCHES SERVOLENKGEHÄUSE UND SERPENTINE-SPULE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F430 COUPE (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F430 COUPE (RHD) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F430 COUPE (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F430 COUPE (RHD) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F430 COUPE (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI F430 COUPE (RHD) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI F430 COUPE (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI F430 COUPE (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI F430 COUPE (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI F430 COUPE (RHD) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI F430 COUPE (RHD) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI F430 COUPE (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI F430 COUPE (RHD) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI F430 COUPE (RHD) ERSATZRAD UND WERKZEUG TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F430 COUPE (RHD) KAROSSERIE – AUSSENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F430 COUPE (RHD) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F430 COUPE (RHD) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F430 COUPE (RHD) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI F430 COUPE (RHD) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI F430 COUPE (RHD) FAHRGESTELL – HINTERE ELEMENT-UNTERBAUGRUPPEN TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F430 COUPE (RHD) DACHKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F430 COUPE (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F430 COUPE (RHD) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F430 COUPE (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F430 COUPE (RHD) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F430 COUPE (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F430 COUPE (RHD) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F430 COUPE (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI F430 COUPE (RHD) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI F430 COUPE (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F430 COUPE (RHD) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F430 COUPE (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F430 COUPE (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F430 COUPE (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F430 COUPE (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F430 COUPE (RHD) MANUELLER VORDERSITZ – SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F430 COUPE (RHD) ELEKTRISCHER SITZ - SICHERHEITSGURTE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI F430 COUPE (RHD) ELEKTRISCHER SITZ – FÜHRUNGEN UND EINSTELLMECHANISMEN TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI F430 COUPE (RHD) RACING SEAT-4-PUNKT-SITZGURT-ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F430 COUPE (RHD) RACING SEAT-4-PUNKT-SITZGURT-ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F430 COUPE (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI F430 COUPE (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0128.webp "FERRARI F430 COUPE (RHD) HANDSCHUHFACH TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI F430 COUPE (RHD) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F430 COUPE (RHD) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F430 COUPE (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI F430 COUPE (RHD) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI F430 COUPE (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F430 COUPE (RHD) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F430 COUPE (RHD) STEUERGERÄTE FÜR DEN VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F430 COUPE (RHD) STEUERGERÄTE UND SENSOREN IM VORDERRAUM UND MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F430 COUPE (RHD) STEUERGERÄTE FÜR DEN HINTEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F430 COUPE (RHD) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI F430 COUPE (RHD) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI F430 COUPE (RHD) AC-SYSTEM TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI F430 COUPE (RHD) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI F430 COUPE (RHD) FUNKVERSTÄRKERSYSTEM TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI F430 COUPE (RHD) HOCHLEISTUNGSSTARKES HALLO-FI-SYSTEM VON BOSE TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI F430 COUPE (RHD) WEGFAHRSPERREN-SET TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI F430 COUPE (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI F430 COUPE (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI F430 COUPE (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI F430 COUPE (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI F430 COUPE (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI F430 COUPE (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI F430 COUPE (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
