0034 - Differential- und Achswelle

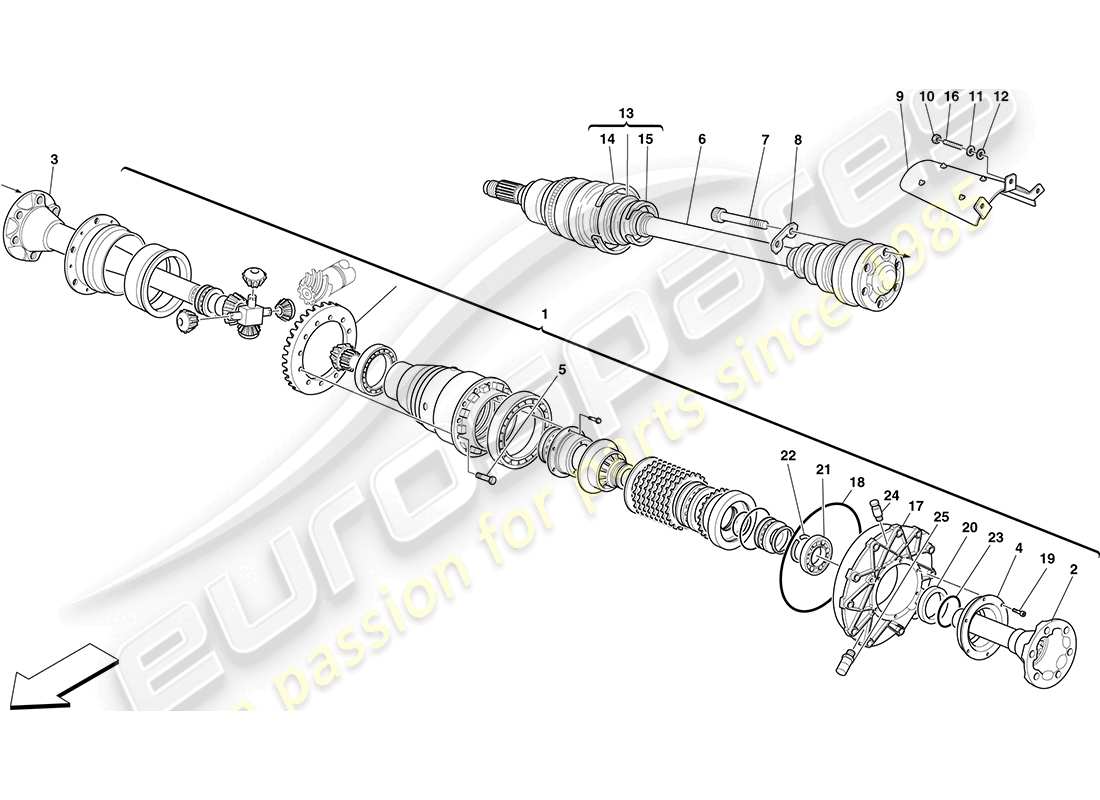

Ferrari F430 Coupe (RHD) DIFFERENTIAL AND AXLE SHAFT Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 200928
VOLLSTÄNDIGES DIFFERENTIAL
-Siehe auch Tabelle der Netzteile- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 207545-
Ersetzung
Ersetzung
# 001
MPN: 207545
VOLLSTÄNDIGES DIFFERENTIAL
-Siehe auch Tabelle der Leistungseinheiten- -Nicht für Taiwan- -Gilt bis Ass. Nr. 77100- – Gilt bis Getriebe Nr. 18-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 200928
# 001
MPN: 220371
VOLLSTÄNDIGES DIFFERENTIAL
-Siehe auch Tabelle der Leistungseinheiten- -Gilt für Taiwan- -Gilt bis Ass. Nr. 77100- – Gilt bis Getriebe Nr. 18-
aus £6.805,44
aus £6.805,44
# 001
MPN: 238598
VOLLSTÄNDIGES DIFFERENTIAL
-Siehe auch Tabelle der Leistungseinheiten- -Nicht für Taiwan- -Gilt ab Ass. Nr. 77101- – Gilt ab Getriebe Nr. 19-
aus £6.333,61
aus £6.333,61
Dieses Teil ersetzt die Teilenummer 207545
# 001
MPN: 238599
VOLLSTÄNDIGES DIFFERENTIAL
-Siehe auch Tabelle der Leistungseinheiten- -Gilt für Taiwan- -Gilt ab Ass. Nr. 77101- – Gilt ab Getriebe Nr. 19-
aus £4.915,72
aus £4.915,72
# 002
MPN: 199744
LINKE AUSGANGSWELLE DES DIFFERENZIALS
aus £463,16
aus £463,16
# 003
MPN: 199743
RECHTE DIFFERENZAUSGANGSWELLE
aus £486,92
aus £486,92
# 004
MPN: 205745
ABDECKUNG
aus £68,00
aus £68,00
# 005
MPN: 16287434
SCHRAUBEN
aus £1,55
aus £1,55
# 006
MPN: 201911
KOMPLETTE ACHSWELLE
aus £809,49
aus £809,49
# 007
MPN: 181910
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 223916-
aus £2,32
aus £2,32
Dieses Teil ersetzt die Teilenummer 164483
# 007
MPN: 223916
SCHRAUBEN
aus £1,37
aus £1,37
Dieses Teil ersetzt die Teilenummer 181910
# 008
MPN: 149415
PLATTE
aus £1,08
aus £1,08
# 009
MPN: 208327
Achswellenschutzschild
aus £93,87
aus £93,87
Dieses Teil ersetzt die Teilenummer 224385 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 14048111
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 14048115, die wir auf Lager haben
# 011
MPN: 12601374

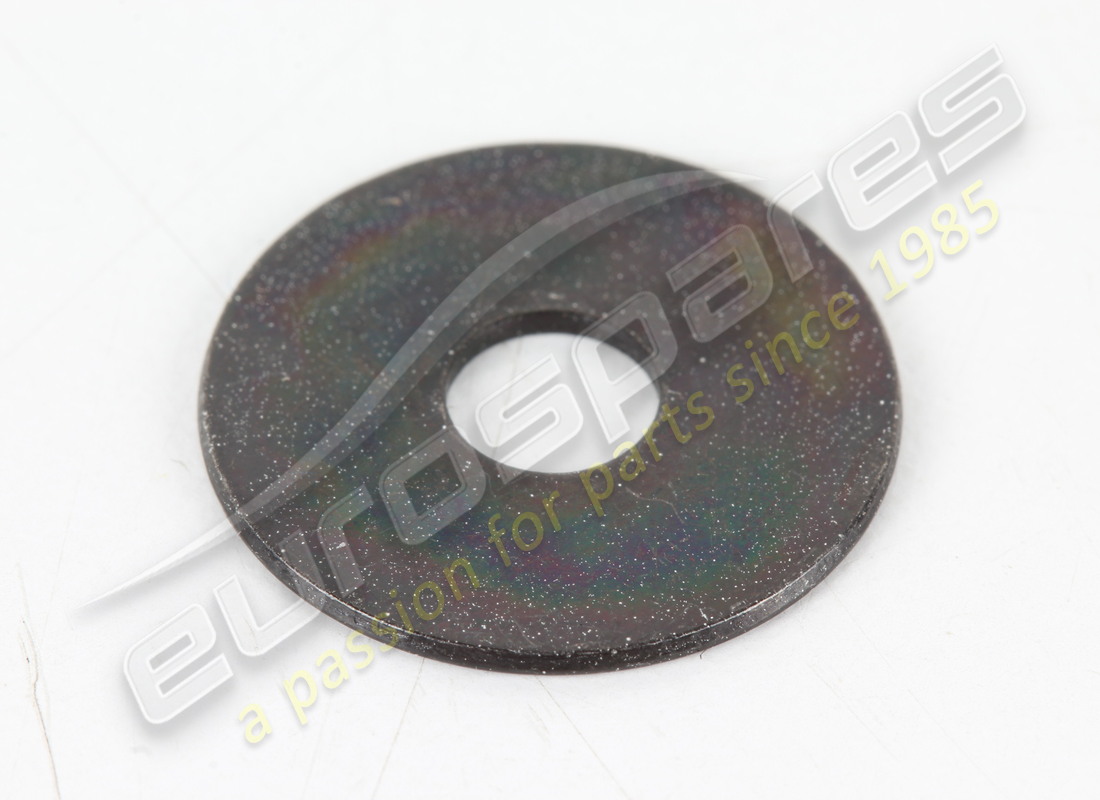

Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 12639724
Scheibe
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 12647727-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 12647727
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12647729
# 013
MPN: 70000867
GAITER-ERSATZSATZ
-Getriebeseite- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 70000781
# 013
MPN: 70000868
GAITER-ERSATZSATZ
-Radseitig- -Anwendbar bis zur Erschöpfung-
aus £67,80
aus £67,80
Dieses Teil ersetzt die Teilenummer 70000782
# 013
MPN: 70006021
GAITER-ERSATZSATZ
-Radseite- -Anwendbar nach Erschöpfung von 70000868-
aus £84,74
aus £84,74
Dieses Teil ersetzt die Teilenummer 70000868
# 013
MPN: 70006022
GAITER-ERSATZSATZ
-Getriebeseite- -Anwendbar nach Erschöpfung von 70000867-
aus £54,95
aus £54,95
Dieses Teil ersetzt die Teilenummer 70000867
# 014
MPN: 172347
GROSSE KLEMME
aus £3,99
aus £3,99
Dieses Teil ersetzt die Teilenummer 154214 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 154213
KLEINE KLEMME
aus £2,39
aus £2,39
Dieses Teil ersetzt die Teilenummer 167570
# 016
MPN: 13540724
STEHBOLZEN
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 13540721
# 017
MPN: 205740
GETRIEBEABDECKUNG
-Nicht beiliegend-
# 018
MPN: 14468781
Dichtung
aus £23,08
aus £23,08
# 019
MPN: 14305321
SCHRAUBEN
Ersetzung
Ersetzung
# 020
MPN: 181617
DICHTUNGSRING
aus £26,03
aus £26,03
Dieses Teil ersetzt die Teilenummer 182105, die wir auf Lager haben
# 022
MPN: 184994
SPRENGRING
aus £3,63
aus £3,63
# 023
MPN: 14460981
O-RING
aus £5,97
aus £5,97
# 024
MPN: 205741
ENTLÜFTUNGSVENTIL
aus £31,80
aus £31,80
# 025
MPN: 205743

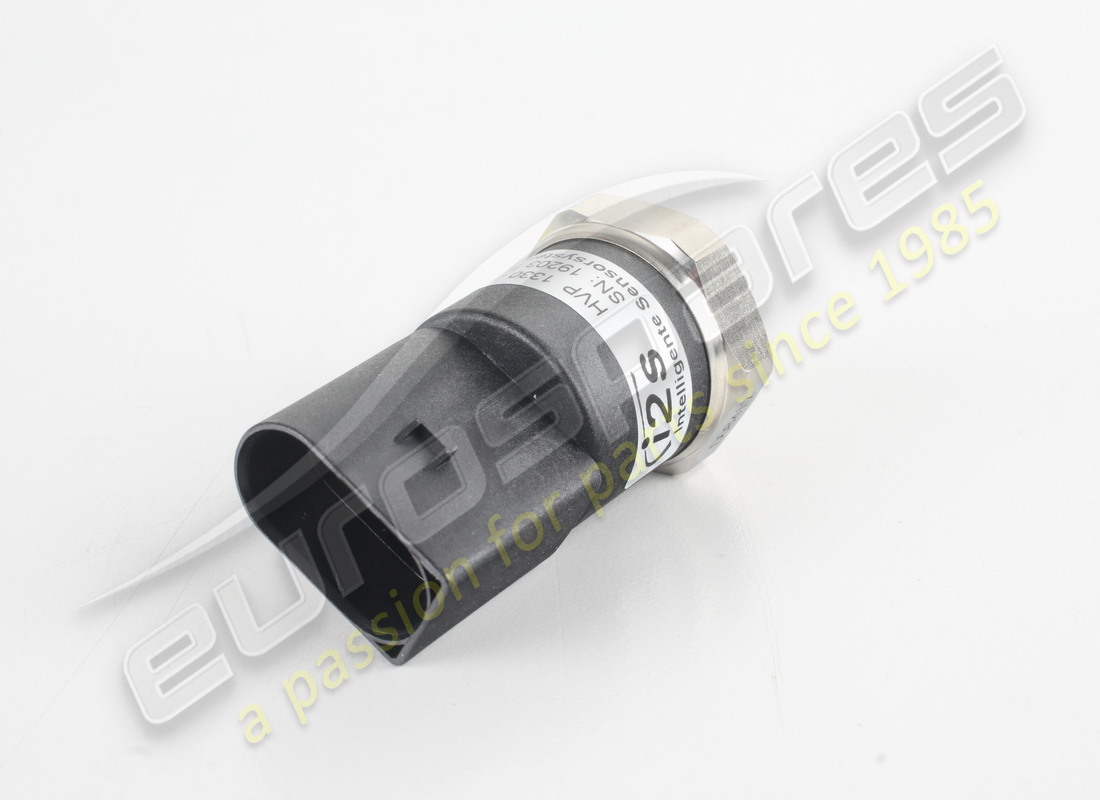

DRUCKSENSOR
aus £167,81
aus £167,81
