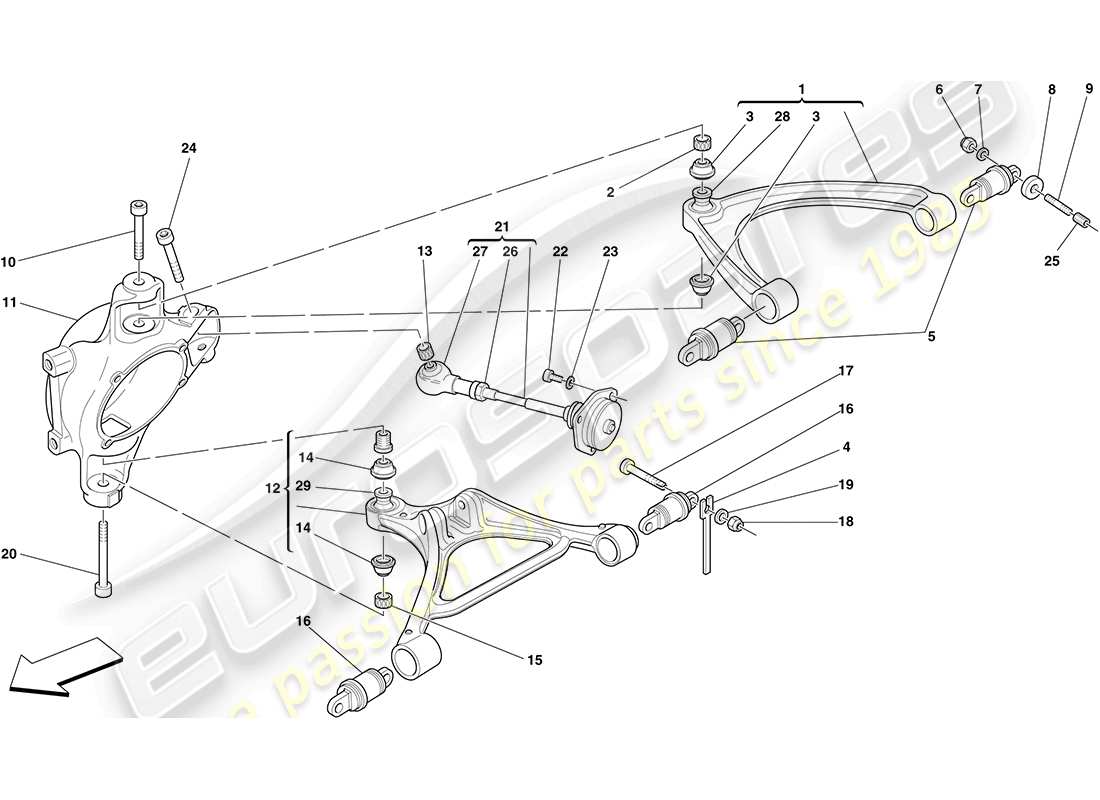

0047 - HINTERE AUFHÄNGUNG – ARME
Ferrari F430 Coupe (RHD) REAR SUSPENSION - ARMS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 200946
OBERARM
aus £214,49
aus £214,49
Dieses Teil ersetzt die Teilenummer 193457 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 179555
KOMPENSATORRING
aus £3,27
aus £3,27
# 003
MPN: 171848
GAMASCHE
aus £40,56
aus £40,56
# 004
MPN: 175910
EINSTELLPLATTE
-Th. 1 mm- -Bei Bedarf installiert-
aus £4,22
aus £4,22
# 004
MPN: 175911
EINSTELLPLATTE
-Th. 2 mm- -Bei Bedarf installiert-
aus £5,25
aus £5,25
# 004
MPN: 175912
EINSTELLPLATTE
-Th. 3 mm- -Bei Bedarf installiert-
aus £1,63
aus £1,63
# 004
MPN: 178942
EINSTELLPLATTE
-Th. 1 mm- -Bei Bedarf installiert-
aus £11,52
aus £11,52
# 004
MPN: 178943
EINSTELLPLATTE
-Th. 2 mm- -Bei Bedarf installiert-
aus £7,90
aus £7,90
# 004
MPN: 178944
EINSTELLPLATTE
-Th. 3 mm- -Bei Bedarf installiert-
aus £1,27
aus £1,27
# 004
MPN: 178953
EINSTELLPLATTE
-Th. 4 mm- -Bei Bedarf installiert-
aus £1,86
aus £1,86
# 004
MPN: 178954
EINSTELLPLATTE
-Th. 4 mm- -Bei Bedarf installiert-
aus £10,70
aus £10,70
# 004
MPN: 215549
EINSTELLPLATTE
-Th. 5 mm- -Bei Bedarf installiert-
aus £1,93
aus £1,93
# 004
MPN: 215621
EINSTELLPLATTE
-Th. 0.5 mm- -Bei Bedarf installiert-
aus £1,66
aus £1,66
# 004
MPN: 234287
EINSTELLPLATTE
-Th. 2.5 mm- -Bei Bedarf installiert-
aus £1,65
aus £1,65
# 004
MPN: 234292
EINSTELLPLATTE
-Th. 2.5 mm- -Bei Bedarf installiert-
aus £17,11
aus £17,11
# 005
MPN: 184610
FLANBLOC
aus £95,00
aus £95,00
Dieses Teil ersetzt die Teilenummer 180302
# 006
MPN: 104030
NUSS
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 16104125
# 007
MPN: 14496524
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14496525 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 12628904
Scheibe
aus £0,71
aus £0,71
# 009
MPN: 170155
GEWINDESTANGE
aus £8,85
aus £8,85
# 010
MPN: 179556
SCHRAUBEN
aus £27,81
aus £27,81
# 011
MPN: 179328
LINKER HINTERACHSSTÜCK
aus £346,27
aus £346,27
# 011
MPN: 179330
RECHTER HINTERACHSSTÜCK
aus £346,27
aus £346,27
# 012
MPN: 200941
RECHTER UNTERARM
aus £214,49
aus £214,49
Dieses Teil ersetzt die Teilenummer 196397 - und 8 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 200942
LINKER UNTERARM
aus £214,49
aus £214,49
Dieses Teil ersetzt die Teilenummer 196398 - und 8 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 179555
KOMPENSATORRING
aus £3,27
aus £3,27
# 014
MPN: 171847
GAMASCHE
aus £51,40
aus £51,40
# 015
MPN: 179554
UNTERER ARM-KOMPENSATORRING
aus £3,37
aus £3,37
# 016
MPN: 184609
FLANBLOC
aus £117,96
aus £117,96
Dieses Teil ersetzt die Teilenummer 180299
# 017
MPN: 182215
SCHRAUBEN
aus £5,43
aus £5,43
Dieses Teil ersetzt die Teilenummer 174203
# 018
MPN: 104114
NUSS
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 15503711 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 14496624
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14496601 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 181598
SCHRAUBEN
aus £40,14
aus £40,14
Dieses Teil ersetzt die Teilenummer 178941
# 021
MPN: 175875
KOMPLETTE SPURSTANGE
-Anwendbar bis Ass. Nr. 55578-
Ersetzung
Ersetzung
# 021
MPN: 194791
KOMPLETTE SPURSTANGE
-Anwendbar ab Ass. Nr. 55579-
aus £225,00
aus £225,00
Dieses Teil ersetzt die Teilenummer 175875 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
Ferrari HINTERE SPURENSTANGE (194791) Eurospares Zugelassenes Teil – Neu (andere) auf Lager
Erfordert 194974 größere Länge - Erfordert 181882 kürzere Länge
Erfordert 194974 größere Länge - Erfordert 181882 kürzere Länge
# 022
MPN: 14306224
SCHRAUBEN
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 14306221 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 11194074
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 11194071 - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 179556
SCHRAUBEN
aus £27,81
aus £27,81
# 025
MPN: 13582210
GEWINDEEINSATZ
Ersetzung
Ersetzung
# 026
MPN: 204248
NUSS
aus £20,13
aus £20,13
# 027
MPN: 178930
KUGELFÖRMIGE SPURSTANGE
-Anwendbar bis Ass. Nr. 55578-
Ersetzung
Ersetzung
# 027
MPN: 194794
KUGELFÖRMIGE SPURSTANGE
-Anwendbar ab Ass. Nr. 55579-
aus £186,44
aus £186,44
# 028
MPN: 203633
KUGELGELENK
aus £141,99
aus £141,99
# 029
MPN: 203632
KUGELGELENK
aus £159,13
aus £159,13
Dieses Teil ersetzt die Teilenummer 178928 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
