-Nicht für F1-

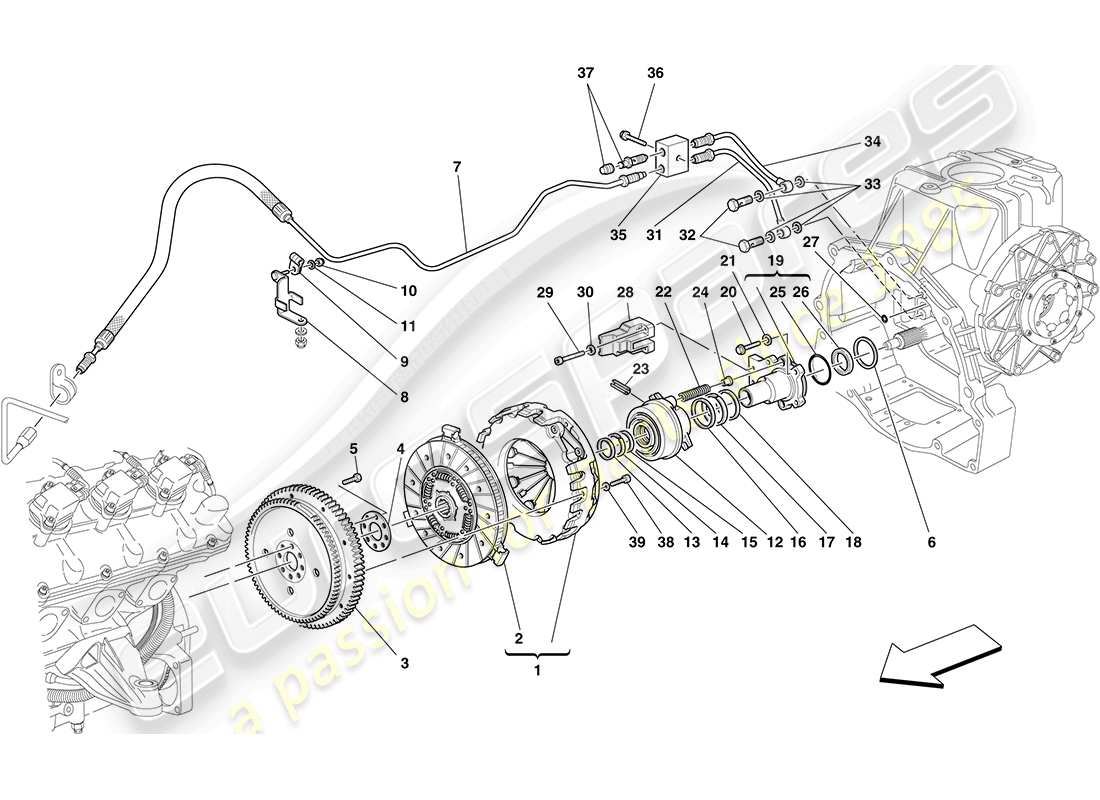

ferrari f430 coupe (usa) kupplung und bedienelemente teilediagramm

0023 - Kupplung und Bedienelemente

Ferrari F430 Coupe (USA) CLUTCH AND CONTROLS Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
Artikelnummer
Beschreibung
Preis
# 001
MPN: 204411
KOMPLETTE KUPPLUNG
-Nicht für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 222090-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 206500
# 001
MPN: 222090
KOMPLETTE KUPPLUNG
-Nicht für F1 Getriebe-
aus £1.027,80
aus £1.027,80
Dieses Teil ersetzt die Teilenummer 204411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 206500
KUPPLUNGSSCHEIBE
-Nicht für Getriebe F1- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 003
MPN: 202566
KOMPLETTES MOTORSCHWUNGRAD
-Nicht für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 230425-
Ersetzung
Ersetzung
# 003
MPN: 230425
KOMPLETTES MOTORSCHWUNGRAD
-Nicht für F1 Getriebe-
aus £742,56
aus £742,56
Dieses Teil ersetzt die Teilenummer 202566 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 103876
Scheibe -BEFESTIGUNGSSCHEIBE
-Nicht für F1 Getriebe-
aus £2,74
aus £2,74
Dieses Teil ersetzt die Teilenummer 12833 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 103875
SCHRAUBEN
-Nicht für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 201755-
Ersetzung
Ersetzung
# 005
MPN: 201755
SCHRAUBEN
-Nicht für F1 Getriebe-
aus £1,16
aus £1,16
Dieses Teil ersetzt die Teilenummer 103875
# 006
MPN: 173360
SHIM
-Bei Bedarf eingebaut- -Nicht für F1 Getriebe-
aus £10,26
aus £10,26
# 007
MPN: 207386
KUPPLUNGSSTEUERSCHLAUCH
-Anwendbar bis Ass. Nr. 58632- -Nicht für Getriebe F1-
aus £176,62
aus £176,62
# 007
MPN: 219377
KUPPLUNGSSTEUERSCHLAUCH
-Anwendbar ab Ass. Nr. 58633- -Nicht für Getriebe F1-
aus £205,73
aus £205,73
# 008
MPN: 178342
ROHRBEFESTIGUNGSHALTER
-Nicht für F1 Getriebe-
aus £55,62
aus £55,62
# 009
MPN: 10440990
HALTERUNG MIT HÜLSE
-Nicht für F1 Getriebe-
aus £0,85
aus £0,85
# 010
MPN: 102741
NUSS
-Nicht für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 10730114
Scheibe
-Nicht für F1 Getriebe-
aus £0,54
aus £0,54
# 012
MPN: 234943
KUPPLUNGSLAGER
Gültig für Fahrzeuge mit Schaltgetriebe (ohne Dichtungen)
aus £495,00
aus £495,00
Dieses Teil ersetzt die Teilenummer 208310 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 013
MPN: 172970
SCHABERRING
-Nicht für F1 Getriebe-
aus £12,41
aus £12,41
# 014
MPN: 208014
RING
-Nicht für F1 Getriebe-
aus £3,27
aus £3,27
# 015
MPN: 172972
DICHTUNGSRING
-Nicht für F1 Getriebe-
aus £12,78
aus £12,78
# 016
MPN: 154508
DICHTUNGSRING
-Nicht für F1 Getriebe-
aus £22,87
aus £22,87
# 017
MPN: 154507
RING
-Nicht für F1 Getriebe-
aus £2,01
aus £2,01
Dieses Teil ersetzt die Teilenummer 170419, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 154551
SCHABERRING
-Nicht für F1 Getriebe-
aus £16,63
aus £16,63
# 019
MPN: 207539
KOMPL. LAGERMONTAGEFLANSCH
-Nicht für F1 Getriebe-
aus £554,40
aus £554,40
Dieses Teil ersetzt die Teilenummer 193793 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 16052024
SCHRAUBEN
-Nicht für F1 Getriebe-
aus £1,39
aus £1,39
# 021
MPN: 12601374
Scheibe
-Nicht für F1 Getriebe-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10615474 - und 6 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 155207
VORSPANNFEDER
-Nicht für F1 Getriebe-
aus £2,25
aus £2,25
# 023
MPN: 14604170
Federstift
-Nicht für F1 Getriebe-
aus £0,54
aus £0,54
# 024
MPN: 155206
Federunterlegscheibe
-Nicht für Getriebe F1- -Nicht mehr im Lieferumfang enthalten-
aus £1,82
aus £1,82
# 025
MPN: 136140
O-RING
-Nicht für F1 Getriebe-
aus £0,73
aus £0,73
# 026
MPN: 172363
DICHTUNGSRING
-Nicht für F1 Getriebe-
aus £15,00
aus £15,00
# 027
MPN: 121813
O-RING
-Nicht für F1 Getriebe-
aus £0,53
aus £0,53
# 028
MPN: 201160
MONTAGE
-Nicht für F1 Getriebe-
Ersetzung
Ersetzung
# 029
MPN: 14358524
SCHRAUBEN
-Nicht für F1 Getriebe-
aus £0,53
aus £0,53
# 030
MPN: 10519378
Scheibe
-Nicht für F1 Getriebe-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10519377, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 031
MPN: 180183
KUPPLUNGSSTEUERROHR
-Nicht für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 242066-
Ersetzung
Ersetzung
# 031
MPN: 242066
KUPPLUNGSSTEUERROHR
-Nicht für F1 Getriebe-
aus £70,72
aus £70,72
Dieses Teil ersetzt die Teilenummer 180183
# 032
MPN: 11903811
ROHRVERBINDUNG
-Nicht für F1 Getriebe-
aus £1,51
aus £1,51
# 033
MPN: 10284460
Dichtung
-Nicht für F1 Getriebe-
aus £0,47
aus £0,47
# 034
MPN: 180184
SYSTEMROHR ENTLÜFTEN
-Nicht für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 242074-
Ersetzung
Ersetzung
# 034
MPN: 242074
SYSTEMROHR ENTLÜFTEN
-Nicht für F1 Getriebe-
aus £73,03
aus £73,03
Dieses Teil ersetzt die Teilenummer 180184
# 035
MPN: 196918
BLOCK
-Anwendbar bis Ass. Nr. 72729- -Nicht für F1 Getriebe- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 235706-
aus £86,48
aus £86,48
Dieses Teil ersetzt die Teilenummer 167101
# 035
MPN: 235706
BLOCK
-Ersetzt 196918- -Anwendbar ab Ass. Nr. 72730- -Nicht für Getriebe F1-
aus £80,84
aus £80,84
Dieses Teil ersetzt die Teilenummer 196918 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 16286324
SCHRAUBEN
-L. 30 mm- -Nicht für F1 Getriebe-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 16286321
# 037
MPN: 121699
ENTLÜFTUNGSSCHRAUBE
-Ersetzt durch 152954- -Anwendbar bis Ass. Nr. 72729- -Nicht für Getriebe F1- -Nicht mehr im Lieferumfang enthalten-
aus £11,66
aus £11,66
# 037
MPN: 152954
ENTLÜFTUNGSSCHRAUBE
-Ersetzt 121699- -Anwendbar ab Ass. Nr. 72730- -Nicht für Getriebe F1-
aus £3,30
aus £3,30
# 038
MPN: 204385
SCHRAUBEN
-Nicht für F1 Getriebe-
aus £5,10
aus £5,10
# 039
MPN: 11194379
Scheibe
-Nicht für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11194377
