-Anwendbar für F1-
ferrari f430 coupe (usa) kupplung und bedienelemente teilediagramm

0024 - Kupplung und Bedienelemente

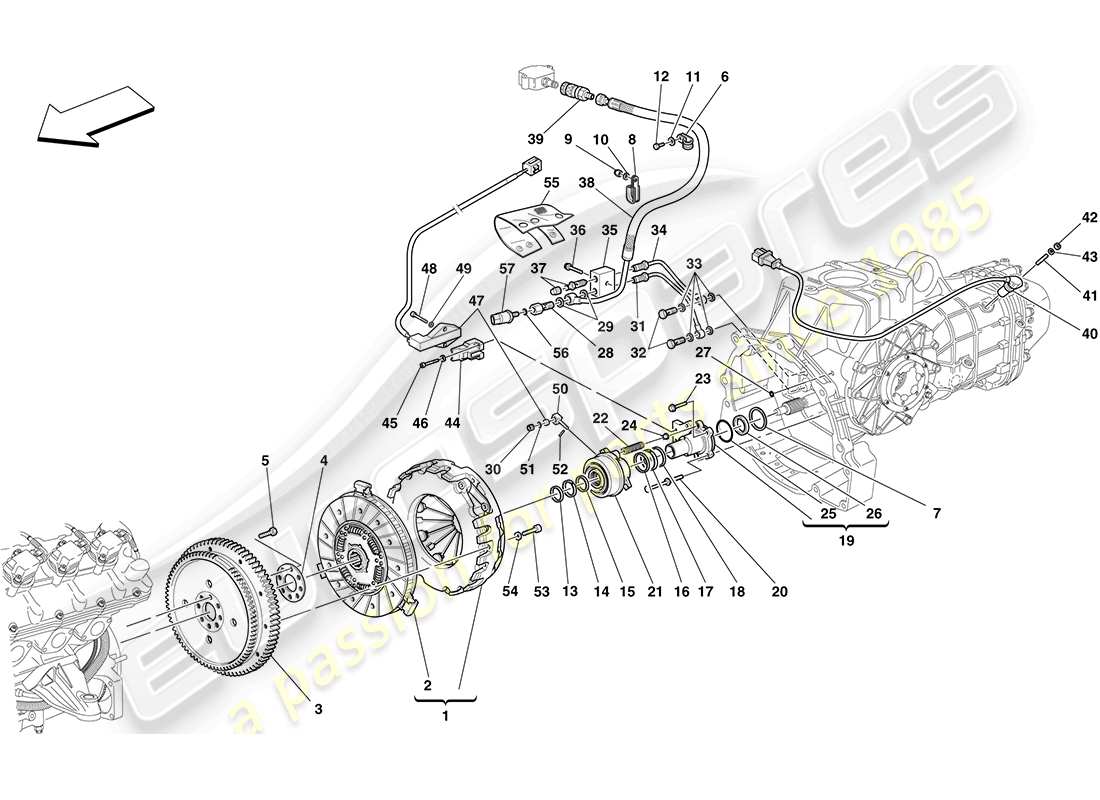

Ferrari F430 Coupe (USA) CLUTCH AND CONTROLS Teilediagramm

Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
  • Sie können das Diagramm durch Ziehen neu positionieren
  • Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
  • Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
  • Sie können auf einen Hotspot klicken im Teilediagramm, um das Teil in der Tabelle zu finden
  • Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
#
Artikelnummer
Beschreibung
Preis
# 001
MPN: 204411
KOMPLETTE KUPPLUNG
-Gilt für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 222090-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 206500
# 001
MPN: 222090
KOMPLETTE KUPPLUNG
-Gilt für F1 Getriebe-
aus £1.027,80
aus £1.027,80
Dieses Teil ersetzt die Teilenummer 204411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 206500
KUPPLUNGSSCHEIBE
-Gilt für F1 Getriebe- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 003
MPN: 202566
KOMPLETTES MOTORSCHWUNGRAD
-Gilt für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 230425-
Ersetzung
Ersetzung
# 003
MPN: 230425
KOMPLETTES MOTORSCHWUNGRAD
-Gilt für F1 Getriebe-
aus £742,56
aus £742,56
Dieses Teil ersetzt die Teilenummer 202566 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 103876
Scheibe -BEFESTIGUNGSSCHEIBE
-Gilt für F1 Getriebe-
aus £2,74
aus £2,74
Dieses Teil ersetzt die Teilenummer 12833 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 201755
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £1,16
aus £1,16
Dieses Teil ersetzt die Teilenummer 103875
# 006
MPN: 121834
Halterung
-Gilt für F1 Getriebe-
aus £2,55
aus £2,55
# 007
MPN: 173360
SHIM
-Bei Bedarf installiert- -Gilt für F1 Getriebe-
aus £10,26
aus £10,26
# 008
MPN: 139512
HALTERUNG MIT HÜLSE
-Gilt für F1 Getriebe-
aus £1,61
aus £1,61
# 009
MPN: 102741
NUSS
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 14496424
Scheibe
-Gilt für F1 Getriebe-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14496401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 011
MPN: 14496424
Scheibe
-Gilt für F1 Getriebe-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 14496401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 10979424
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
# 013
MPN: 181837
SCHABERRING
-Gilt für F1 Getriebe-
aus £13,30
aus £13,30
# 014
MPN: 208014
RING
-Gilt für F1 Getriebe-
aus £3,27
aus £3,27
# 015
MPN: 181838
DICHTUNGSRING
-Gilt für F1 Getriebe-
aus £12,46
aus £12,46
# 016
MPN: 181828
DICHTUNGSRING
-Gilt für F1 Getriebe-
aus £15,54
aus £15,54
# 017
MPN: 154507
RING
-Gilt für F1 Getriebe-
aus £2,01
aus £2,01
Dieses Teil ersetzt die Teilenummer 170419, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 181836
SCHABERRING
-Gilt für F1 Getriebe-
aus £14,64
aus £14,64
# 019
MPN: 207539
KOMPL. LAGERMONTAGEFLANSCH
-Gilt für F1 Getriebe-
aus £554,40
aus £554,40
Dieses Teil ersetzt die Teilenummer 193793 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 020
MPN: 201171
ENDSTOPP-BOLZENBOLZEN
-Gilt für F1 Getriebe-
aus £14,75
aus £14,75
# 021
MPN: 234943
KUPPLUNGSLAGER
Gültig für Fahrzeuge mit Schaltgetriebe (ohne Dichtungen)
aus £495,00
aus £495,00
Dieses Teil ersetzt die Teilenummer 208310 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 155207
VORSPANNFEDER
-Gilt für F1 Getriebe-
aus £2,25
aus £2,25
# 023
MPN: 16052024
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £1,39
aus £1,39
# 024
MPN: 155206
Federunterlegscheibe
-Gilt für F1 Getriebe- -Nicht mehr im Lieferumfang enthalten-
aus £1,82
aus £1,82
# 025
MPN: 136140
O-RING
-Gilt für F1 Getriebe-
aus £0,73
aus £0,73
# 026
MPN: 172363
DICHTUNGSRING
-Gilt für F1 Getriebe-
aus £15,00
aus £15,00
# 027
MPN: 166432
O-RING
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
# 028
MPN: 171454
ROHRVERBINDUNG
-Anwendbar bis Ass. Nr. 74556- -Gilt für F1 Getriebe-
aus £26,41
aus £26,41
# 028
MPN: 199410
ROHRVERBINDUNG
-Anwendbar ab MY 08- -Anwendbar ab Ass. Nr. 74557- - Gilt für F1 Getriebe-
aus £37,56
aus £37,56
# 029
MPN: 10261060
Dichtung
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
# 030
MPN: 167802
DECKEL
-Gilt für F1 Getriebe-
aus £21,56
aus £21,56
# 031
MPN: 180183
KUPPLUNGSSTEUERROHR
-Gilt für F1 Getriebe-
Ersetzung
Ersetzung
# 032
MPN: 11903811
ROHRVERBINDUNG
-Gilt für F1 Getriebe-
aus £1,51
aus £1,51
# 033
MPN: 10284460
Dichtung
-Gilt für F1 Getriebe-
aus £0,47
aus £0,47
# 034
MPN: 180184
SYSTEMROHR ENTLÜFTEN
-Gilt für F1 Getriebe-
Ersetzung
Ersetzung
# 035
MPN: 196918
BLOCK
-Anwendbar bis Ass. Nr. 72729- -Gilt für F1 Getriebe- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 235706-
aus £86,48
aus £86,48
Dieses Teil ersetzt die Teilenummer 167101
# 035
MPN: 235706
BLOCK
-Ersetzt 196918- -Anwendbar ab Ass. Nr. 72730- - Gilt für F1 Getriebe-
aus £80,84
aus £80,84
Dieses Teil ersetzt die Teilenummer 196918 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 036
MPN: 16286324
SCHRAUBEN
-L. 30 mm- -Gilt für F1 Getriebe-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 16286321
# 037
MPN: 121699
ENTLÜFTUNGSSCHRAUBE
-Anwendbar bis Ass. Nr. 72729- -Gilt für F1 Getriebe- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 152954-
aus £11,66
aus £11,66
# 037
MPN: 152954
ENTLÜFTUNGSSCHRAUBE
-Ersetzt 121699- -Anwendbar ab Ass. Nr. 72730- - Gilt für F1 Getriebe-
aus £3,30
aus £3,30
# 038
MPN: 174554
KOMPLETTES KUPPLUNGSROHR
-Anwendbar bis Ass. Nr. 72729- -Gilt für F1 Getriebe- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 236790-
aus £295,52
aus £295,52
# 038
MPN: 236790
KOMPLETTES KUPPLUNGSROHR
-Ersetzt 174554- -Anwendbar ab Ass. Nr. 72730- -Gilt für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 239429-
Ersetzung
Ersetzung
# 038
MPN: 239429
KOMPLETTES KUPPLUNGSROHR
-Gilt für F1 Getriebe-
aus £444,79
aus £444,79
Dieses Teil ersetzt die Teilenummer 174554, die wir auf Lager haben - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 210469
Schnellkupplung mit Innengewinde
-Gilt für Getriebe F1- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 225148-
Ersetzung
Ersetzung
# 039
MPN: 225148
Schnellkupplung mit Innengewinde
-Gilt für F1 Getriebe-
aus £40,94
aus £40,94
Dieses Teil ersetzt die Teilenummer 210469 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 040
MPN: 168729
ELEKTROMAGNETISCHER SENSOR
-Gilt für F1 Getriebe-
aus £70,27
aus £70,27
# 041
MPN: 11500124
STEHBOLZEN
-Gilt für F1 Getriebe-
aus £0,69
aus £0,69
Dieses Teil ersetzt die Teilenummer 11500121
# 042
MPN: 10720124
NUSS
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
# 043
MPN: 12604274
Scheibe
-Gilt für F1 Getriebe-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12604271 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 044
MPN: 201160
MONTAGE
-Gilt für F1 Getriebe-
Ersetzung
Ersetzung
# 045
MPN: 14358524
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
# 046
MPN: 10519378
Scheibe
-Gilt für F1 Getriebe-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10519377, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 047
MPN: 206075
KOMPLETTES SENSOR-KIT
-Gilt für Getriebe F1- -Gilt bis zur Erschöpfung-
Ersetzung
Ersetzung
# 047
MPN: 219340
KOMPLETTES SENSOR-KIT
-Gilt für Getriebe F1- -Gilt nach Erschöpfung von 206075-
aus £293,48
aus £293,48
# 048
MPN: 14303324
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 014303324
# 049
MPN: 10519224
Scheibe
-Gilt für F1 Getriebe-
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 10519201, die wir auf Lager haben
# 050
MPN: 165567
STIFT
-Gilt für F1 Getriebe-
aus £22,12
aus £22,12
# 051
MPN: 165658
O-RING
-Gilt für F1 Getriebe-
aus £4,26
aus £4,26
# 052
MPN: 14158570
STIFT
-Gilt für F1 Getriebe-
aus £0,54
aus £0,54
# 053
MPN: 204385
SCHRAUBEN
-Gilt für F1 Getriebe-
aus £5,10
aus £5,10
# 054
MPN: 11194379
Scheibe
-Gilt für F1 Getriebe-
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11194377
# 055
MPN: 241691
EINFÜLLHALSSCHUTZ
-Anwendbar ab MY 08- -Anwendbar ab Ass. Nr. 74557- - Gilt für F1 Getriebe-
aus £67,00
aus £67,00
# 056
MPN: 140605
O-RING
-Anwendbar ab MY 08- -Anwendbar ab Ass. Nr. 74557- - Gilt für F1 Getriebe-
aus £0,54
aus £0,54
# 057
MPN: 203294
DRUCKSENSOR
-Anwendbar ab MY 08- -Anwendbar ab Ass. Nr. 74557- - Gilt für F1 Getriebe-
aus £292,07
aus £292,07
