0100 - KAROSSERIE – AUSSENVERKLEIDUNG

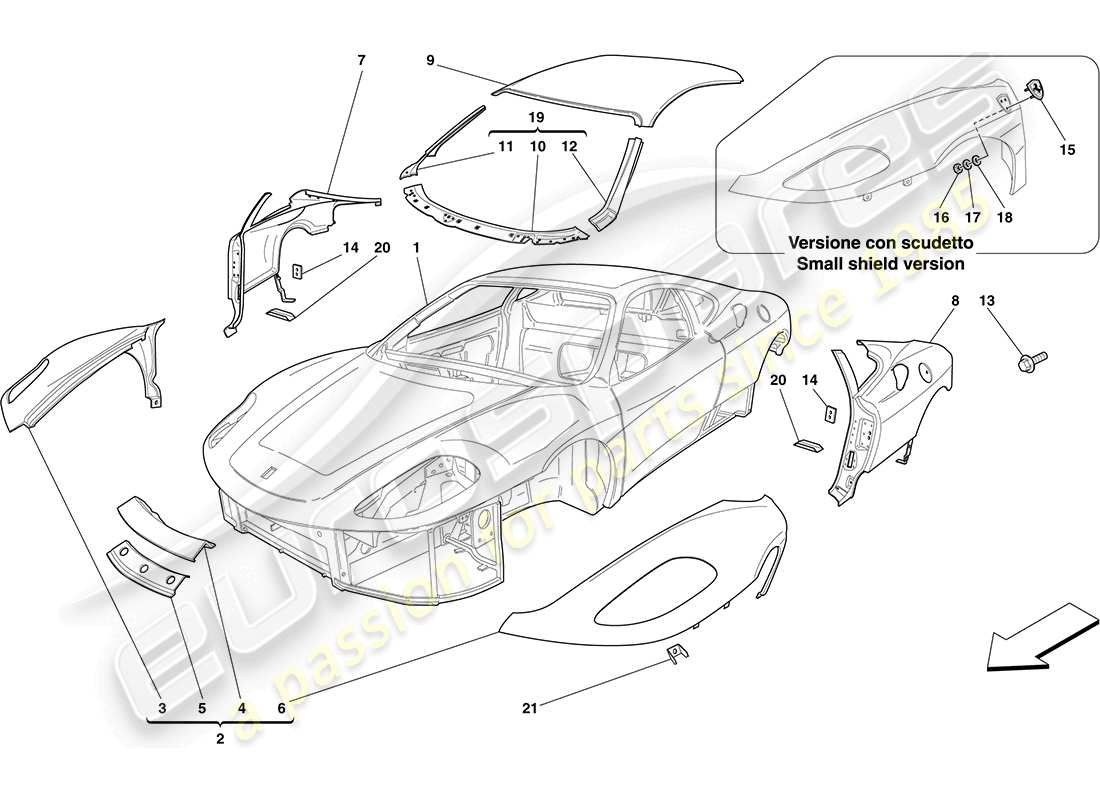

Ferrari F430 Coupe (USA) BODYSHELL - EXTERNAL TRIM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
-
KOMPLETTE KAROSSERIE
# 002
MPN: 67762111
KOMPLETTE VORDERKOTFLÜGELBAUGRUPPE
-Optional- -Version mit Schirm-
aus £5.359,28
aus £5.359,28
Dieses Teil ersetzt die Teilenummer 67762100
# 002
MPN: 67762811
KOMPLETTE VORDERKOTFLÜGELBAUGRUPPE
-Standard-
aus £5.359,28
aus £5.359,28
Dieses Teil ersetzt die Teilenummer 67762800
# 003
MPN: 67762211
KOMPLETT VORDERER RECHTER KOTFLÜGEL
-Optional- -Version mit Schirm-
aus £1.873,49
aus £1.873,49
Dieses Teil ersetzt die Teilenummer 67762200
# 003
MPN: 67762911
KOMPLETT VORDERER RECHTER KOTFLÜGEL
-Standard-
aus £1.873,48
aus £1.873,48
Dieses Teil ersetzt die Teilenummer 67762900
# 004
MPN: 65314111
VORDERE ZENTRALE VERKLEIDUNG
aus £178,67
aus £178,67
Dieses Teil ersetzt die Teilenummer 65314100
# 005
MPN: 66233911
MITTLERER FRONTUNTERKONSTRUKTION
aus £212,62
aus £212,62
Dieses Teil ersetzt die Teilenummer 65316311 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 006
MPN: 67762511
KOMPLETT VORDERER LINKER KOTFLÜGEL
-Optional- -Version mit Schirm-
aus £1.873,49
aus £1.873,49
Dieses Teil ersetzt die Teilenummer 67762500
# 006
MPN: 67763311
KOMPLETT VORDERER LINKER KOTFLÜGEL
-Standard-
aus £1.873,48
aus £1.873,48
Dieses Teil ersetzt die Teilenummer 67763300
# 007
MPN: 67763511
KOMPLETT HINTERER RECHTER KOTFLÜGEL
-Nicht für GD-
aus £2.419,94
aus £2.419,94
Dieses Teil ersetzt die Teilenummer 67763500 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 68650211
KOMPLETT HINTERER RECHTER KOTFLÜGEL
-Gilt für GD-
aus £1.330,97
aus £1.330,97
# 008
MPN: 67745011
KOMPLETT HINTERER LINKER KOTFLÜGEL
-Nicht für GD-
aus £2.543,77
aus £2.543,77
Dieses Teil ersetzt die Teilenummer 67745000 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 008
MPN: 68650311
KOMPLETT HINTERER LINKER KOTFLÜGEL
-Gilt für GD-
aus £4.147,41
aus £4.147,41
# 009
MPN: 63246711
Dachverkleidung
-ASM-Genehmigung anfordern-
aus £1.330,50
aus £1.330,50
Dieses Teil ersetzt die Teilenummer 63246700, die wir auf Lager haben - und 2 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 65703111
VERKLEIDUNG UNTER DER Windschutzscheibe
aus £292,05
aus £292,05
Dieses Teil ersetzt die Teilenummer 65703100
# 011
MPN: 65315011
RECHTE WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG
aus £239,34
aus £239,34
Dieses Teil ersetzt die Teilenummer 65315000
# 012
MPN: 65315111
WINDSCHUTZSCHEIBENSÄULENVERKLEIDUNG LINKS
aus £209,13
aus £209,13
Dieses Teil ersetzt die Teilenummer 65315100
# 013
MPN: 13836771
SCHRAUBEN
aus £1,08
aus £1,08
# 014
MPN: 68624611
PLATTE
Ersetzung
Ersetzung
# 015
MPN: 65921900
SQUADRA CORSE-SCHILD-ABZEICHEN
aus £160,68
aus £160,68
# 016
MPN: 16101711
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16101715
# 017
MPN: 14498521
Scheibe
aus £6,60
aus £6,60
# 018
MPN: 12624178
Scheibe
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 12624177
# 019
MPN: 63268411
VOLLSTÄNDIGE PERIMETERABDICHTUNG DER UNTERWindschutzscheibe
aus £1.044,75
aus £1.044,75
Dieses Teil ersetzt die Teilenummer 63268400
# 020
MPN: 65155311
HINTERE BEFESTIGUNGSHALTERUNG FÜR HINTEREN KOTFLÜGEL
Ersetzung
Ersetzung
# 021
MPN: 68741500
RECHTE HALTERUNG
aus £88,77
aus £88,77
# 021
MPN: 68741600
Linke Halterung
aus £88,77
aus £88,77
