0120 - BILDSCHIRME, FENSTER UND DICHTUNGEN

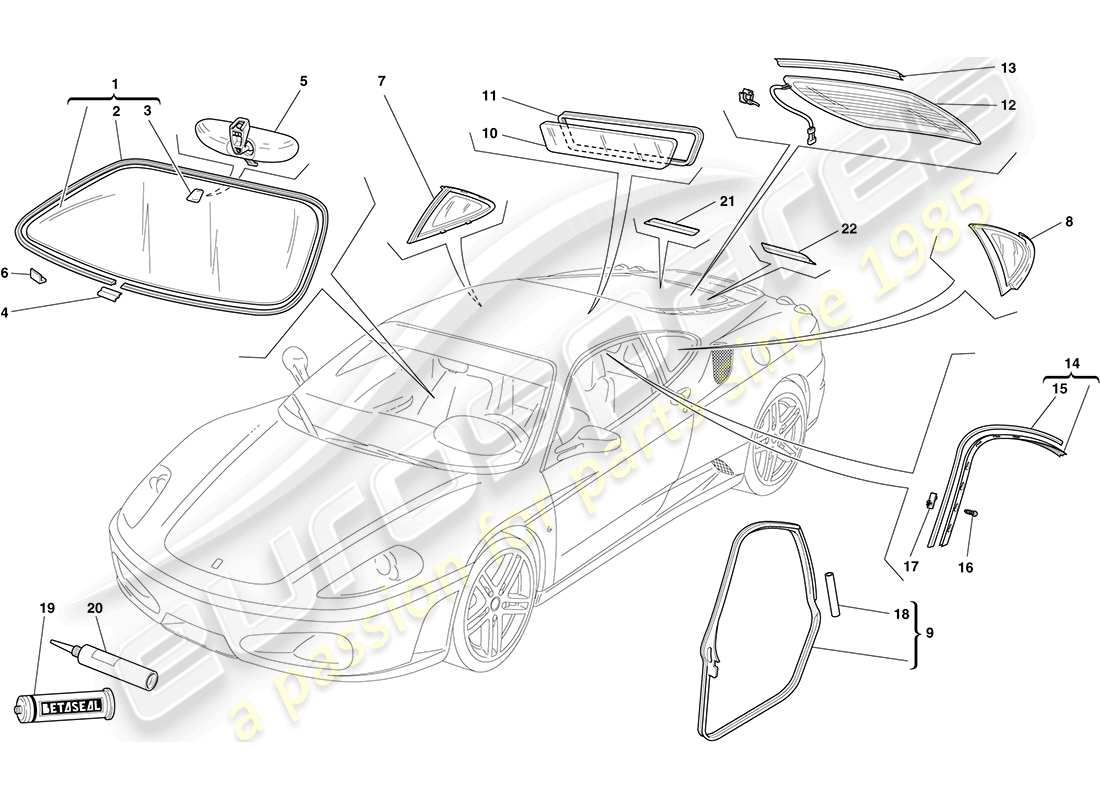

Ferrari F430 Coupe (USA) SCREENS, WINDOWS AND SEALS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 63353800
KOMPLETTE WINDSCHUTZSCHEIBE
aus £1.072,00
aus £1.072,00
Dieses Teil ersetzt die Teilenummer 68147300 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
WINDSCHUTZSCHEIBE (63353800) Eurospares Zugelassenes Teil – Neu auf Lager
ohne Dichtungen; separat kaufen
ohne Dichtungen; separat kaufen
# 002
MPN: 65305700

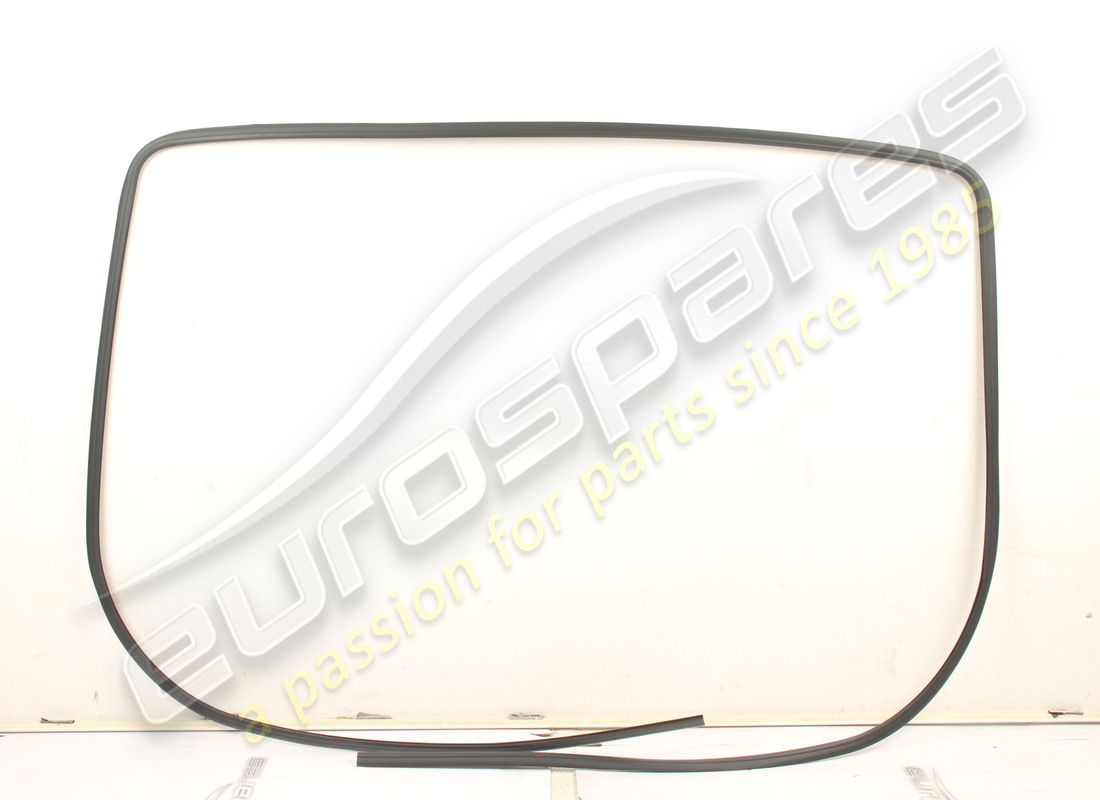

EXTERNE DICHTUNG
aus £188,45
aus £188,45
# 003
MPN: 65695500
BASE
aus £13,21
aus £13,21
# 004
MPN: 65625100
LAP-PLATTE
aus £2,37
aus £2,37
# 005
MPN: 65547300
INNENRÜCKSPIEGEL
aus £53,04
aus £53,04
# 006
MPN: 65808700
VOLLSTÄNDIGE UNTERLAGE
aus £1,61
aus £1,61
# 007
MPN: 64018900
RECHTES HINTERES SEITENLICHT
-Komplett mit Dichtungen-
aus £251,80
aus £251,80
# 008
MPN: 64019000
LINKES HINTERES SEITENLICHT
-Komplett mit Dichtungen-
aus £457,82
aus £457,82
# 009
MPN: 66396300
RECHTES TÜRGUMMI
aus £486,51
aus £486,51
Dieses Teil ersetzt die Teilenummer 63355000
# 009
MPN: 66396400
Türgummi links
aus £486,51
aus £486,51
Dieses Teil ersetzt die Teilenummer 63355100
# 010
MPN: 65833800
HECKSCHEIBENGLAS
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 010
MPN: 69734700
HECKSCHEIBENGLAS
-Anwendbar nach Erschöpfung von 65833800-
aus £627,07
aus £627,07
Dieses Teil ersetzt die Teilenummer 65833800
# 011
MPN: 63354600
HECKSCHEIBENDICHTUNG
aus £631,18
aus £631,18
# 012
MPN: 68074900
HECKDECKELGLAS
aus £818,05
aus £818,05
# 013
MPN: 68547700
OBERE DICHTUNG
aus £86,38
aus £86,38
# 014
MPN: 65525200
VOLLSTÄNDIGE RH-FORMUNG
aus £99,04
aus £99,04
# 014
MPN: 65525300
KOMPLETTES LINKSFORMTEIL
aus £129,81
aus £129,81
# 015
MPN: 65164600
Dichtung
aus £57,35
aus £57,35
# 016
MPN: 16083501
SCHRAUBEN
aus £0,48
aus £0,48
# 017
MPN: 64569500
BEFESTIGUNGSCLIP
aus £2,01
aus £2,01
# 018
MPN: 66390200
Türdichtungsfüller
aus £12,74
aus £12,74
# 019
MPN: 63597000
Windschutzscheibenkleber
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 80954500-
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 63358900
# 019
MPN: 80954500
Windschutzscheibenkleber
-Nicht mehr im Lieferumfang enthalten-
# 020
MPN: 66091400
DICHTUNGSMITTEL
aus £28,28
aus £28,28
Dieses Teil ersetzt die Teilenummer 63301500
# 021
MPN: 68854700
REFLEXIONSDEFLEKTOR FÜR DEN RECHTEN KÜHLERGRILL
aus £109,56
aus £109,56
Dieses Teil ersetzt die Teilenummer 68534700
# 022
MPN: 68854800
LINKER REFLEXIONSDEFLEKTOR FÜR DEN HINTEREN KÜHLERGRILL
aus £109,56
aus £109,56
Dieses Teil ersetzt die Teilenummer 68534800
