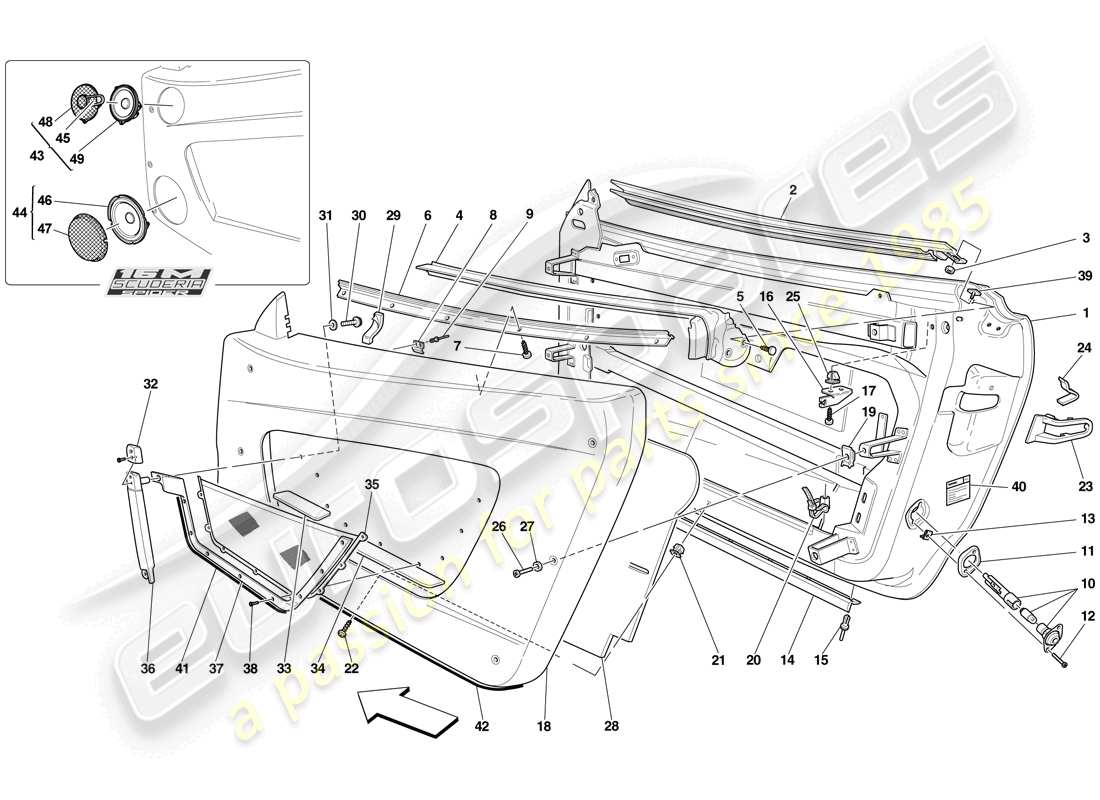

0127 - TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG
Ferrari F430 Scuderia (Europe) DOORS - SUBSTRUCTURE AND TRIM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 69901711

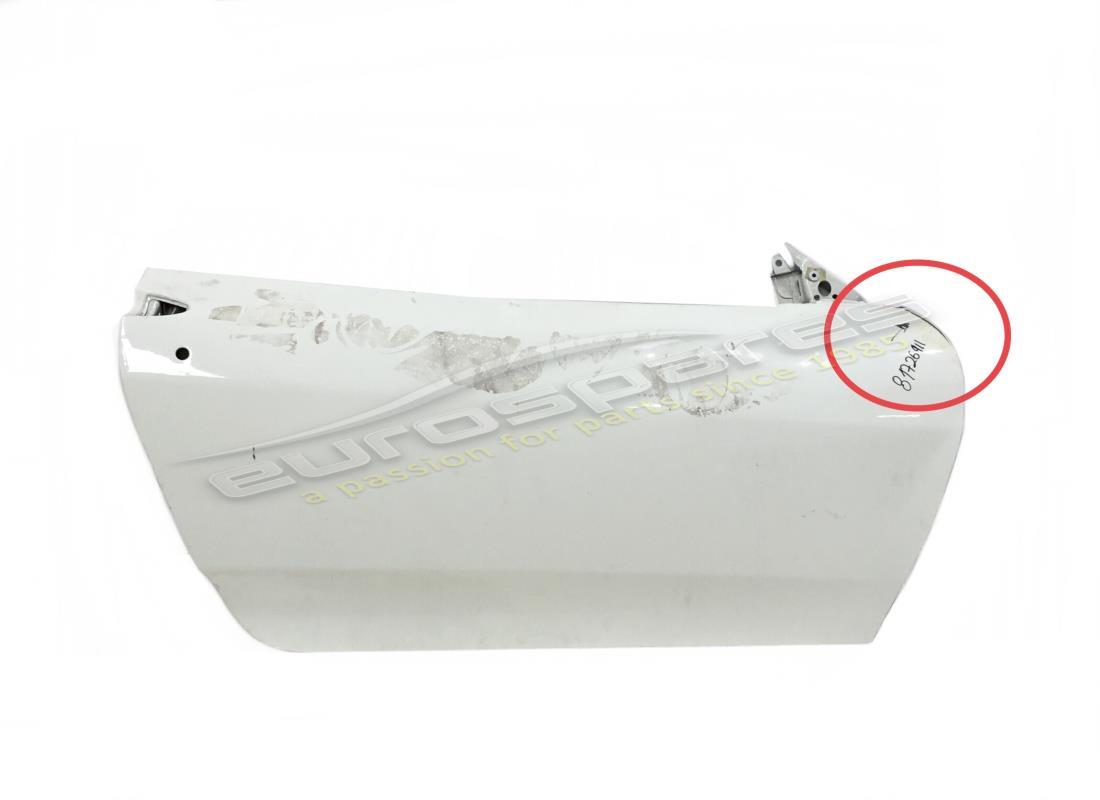

rechte Türkarosserie
-Nicht für Spider 16M- -Gilt für GD-
aus £2.380,46
aus £2.380,46
# 001
MPN: 69901711
rechte Türkarosserie
-Nicht für Spider 16M- -Nicht für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 81038811-
aus £2.380,46
aus £2.380,46
# 001

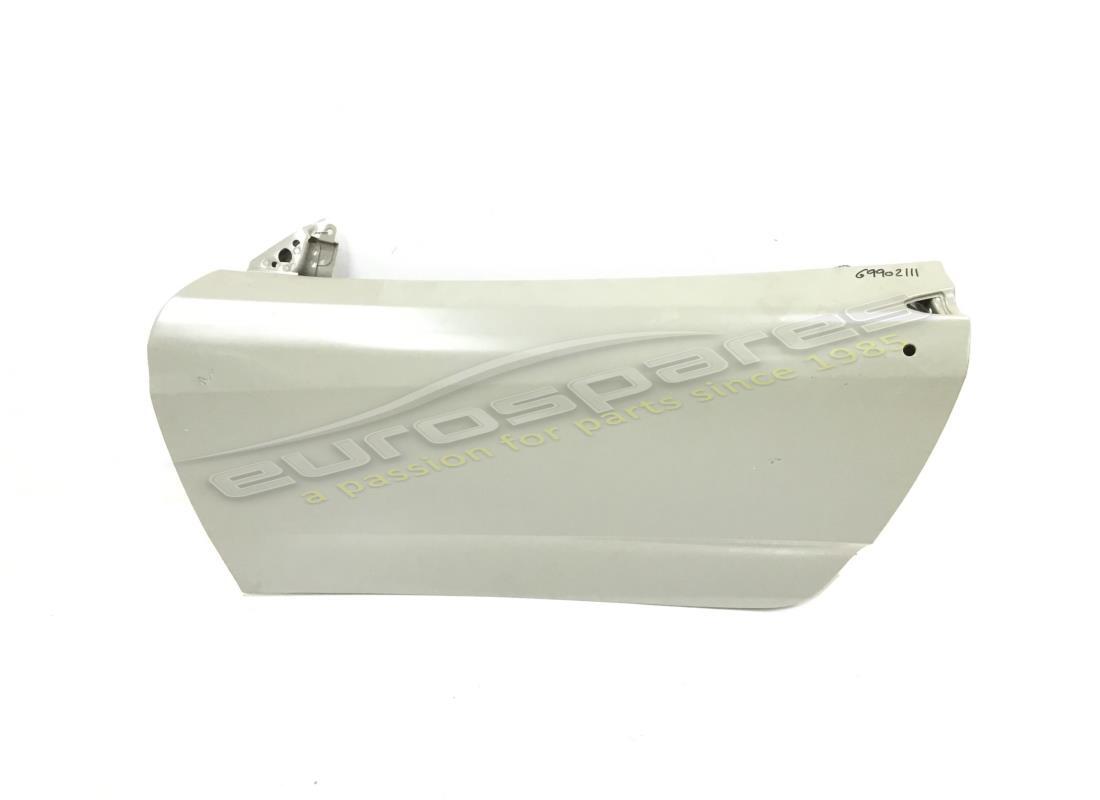

MPN: 69902111
Linke Türkarosserie
-Nicht für Spider 16M- -Nicht für USA, CDN, GD-
aus £4.328,11
aus £4.328,11
# 001
MPN: 80827911
Linke Türkarosserie
-Nicht für Spider 16M- -Gilt für USA, CDN-
aus £4.328,11
aus £4.328,11
Dieses Teil ersetzt die Teilenummer 80827900
# 001
MPN: 80827911

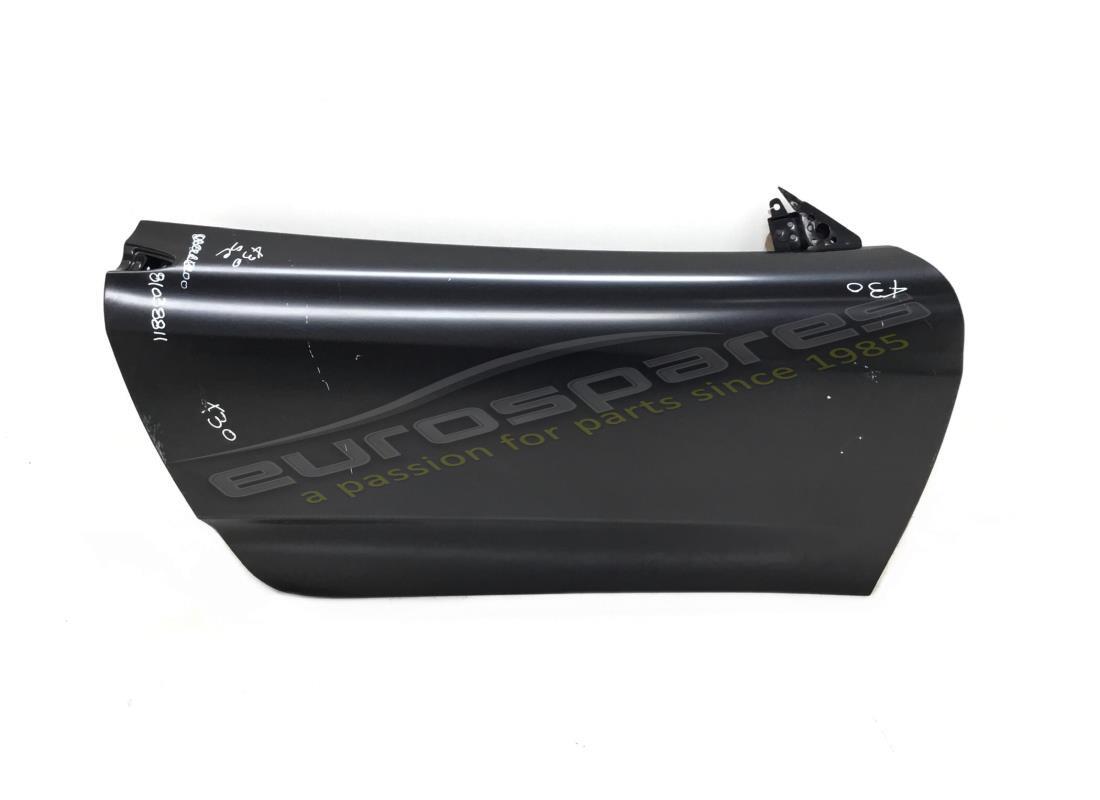

Linke Türkarosserie
-Gilt für Spider 16M- -Nicht für GD-
aus £4.328,11
aus £4.328,11
Dieses Teil ersetzt die Teilenummer 80827900
# 001
MPN: 80828111
rechte Türkarosserie
-Gilt für Spider 16M- -Nicht für GD-
aus £4.328,11
aus £4.328,11
Dieses Teil ersetzt die Teilenummer 80828100
# 001
MPN: 80828111
rechte Türkarosserie
-Nicht für Spider 16M- -Gilt für USA, CDN-
aus £4.328,11
aus £4.328,11
Dieses Teil ersetzt die Teilenummer 80828100

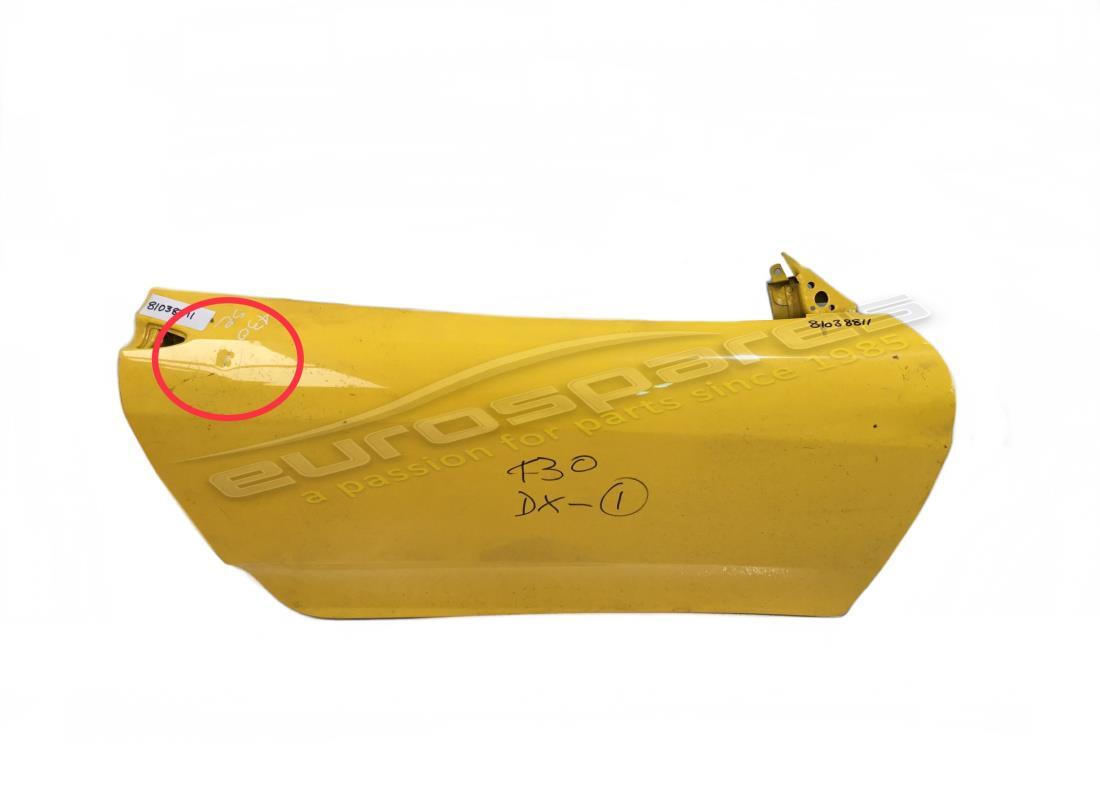

# 001
MPN: 81038811

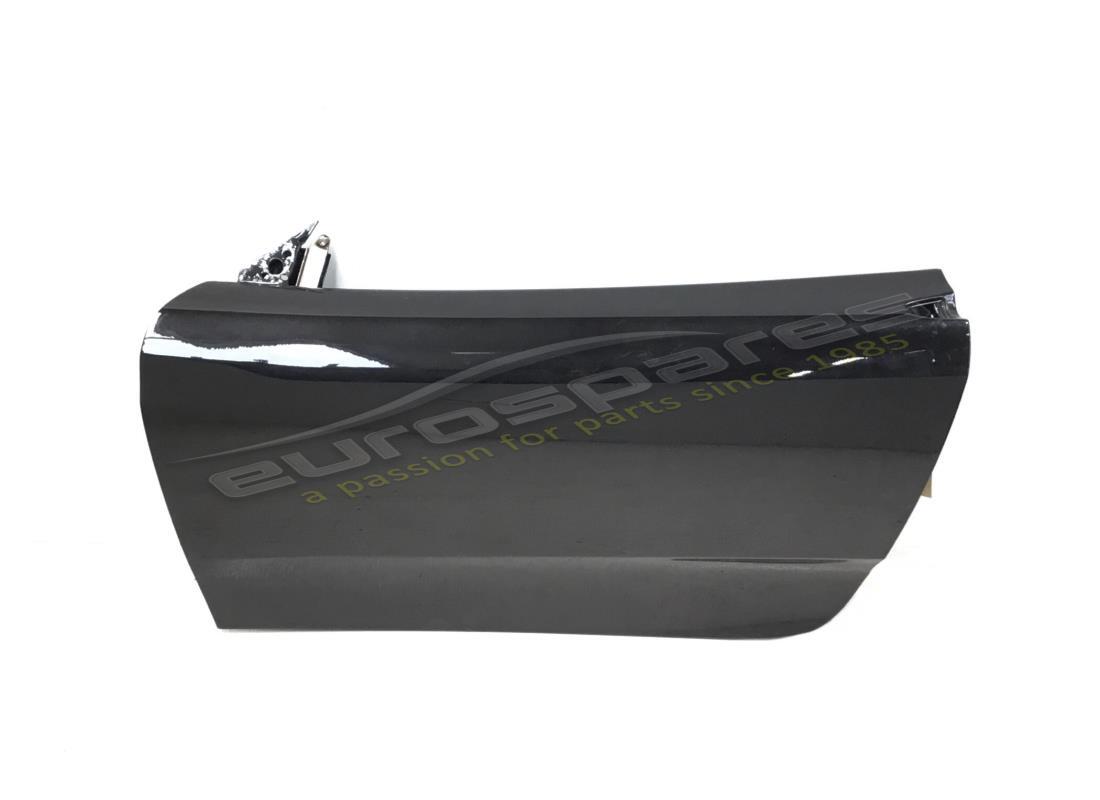

rechte Türkarosserie
-Nicht für Spider 16M- -Nicht für USA, CDN, GD-
aus £3.501,22
aus £3.501,22
Dieses Teil ersetzt die Teilenummer 81038800 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 81038911

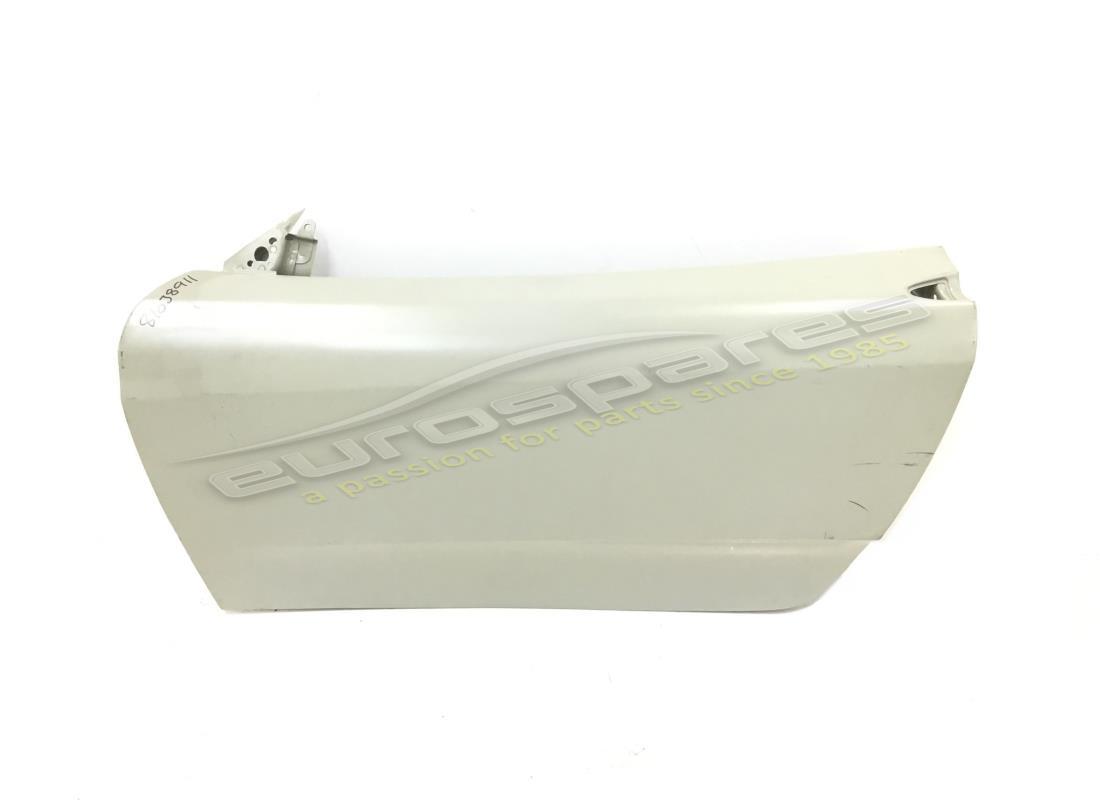

Linke Türkarosserie
-Nicht für Spider 16M- -Gilt für GD-
aus £2.709,00
aus £2.709,00
Dieses Teil ersetzt die Teilenummer 81038900 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 001
MPN: 81726911
rechte Türkarosserie
-Anwendbar für Spider 16M- -Anwendbar für GD-
aus £2.352,67
aus £2.352,67
# 001
MPN: 81727011
Linke Türkarosserie
-Anwendbar für Spider 16M- -Anwendbar für GD-
aus £4.277,58
aus £4.277,58
# 002
MPN: 65164400
AUSSENRECHTE FENSTERSCHABERDICHTUNG
aus £162,51
aus £162,51
# 002
MPN: 65164500
EXTERNE FENSTERSCHABERDICHTUNG LINKS
aus £162,51
aus £162,51
# 003
MPN: 14042077
NUSS
aus £0,53
aus £0,53
# 004
MPN: 65544600
INNENRECHTE FENSTERSCHABERDICHTUNG
aus £232,79
aus £232,79
# 004
MPN: 65544700
INTERNE LINKE FENSTERSCHABERDICHTUNG
aus £232,79
aus £232,79
# 005
MPN: 14591687
BEFESTIGUNGSKNOPF
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 69767700
# 006
MPN: 65013000
RH-FORMTEIL
aus £33,08
aus £33,08
# 006
MPN: 65546200
LINKES FORMTEIL
aus £30,00
aus £30,00
# 007
MPN: 14302920
SCHRAUBEN
aus £0,47
aus £0,47
# 008
MPN: 64595200
BEFESTIGUNGSCLIP
aus £18,24
aus £18,24
# 009
MPN: 10425901
NIET
# 010
MPN: 184786
LICHT FÜR OFFENE TÜR
-Nicht für Spider 16M-
aus £62,28
aus £62,28
Dieses Teil ersetzt die Teilenummer 178262, die wir auf Lager haben
# 010
MPN: 82139800
TÜRREFLEKTORLINSE
-Anwendbar für Spider 16M-
aus £39,41
aus £39,41
# 011
MPN: 140576
Dichtung
aus £8,53
aus £8,53
Dieses Teil ersetzt die Teilenummer 61647000
# 012
MPN: 15901570
SCHRAUBEN
aus £0,51
aus £0,51
# 013
MPN: 61828500
BEFESTIGUNGSCLIP
aus £0,47
aus £0,47
# 014
MPN: 64855600
Dichtung
aus £35,85
aus £35,85
# 015
MPN: 62764000
NIET
aus £0,50
aus £0,50
# 016
MPN: 65546400
RECHTE HALTERUNG
aus £1,69
aus £1,69
# 016
MPN: 65547800
Linke Halterung
aus £1,69
aus £1,69
# 017
MPN: 15644075
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 15903975-
aus £1,08
aus £1,08
Dieses Teil ersetzt die Teilenummer 15644078
# 017
MPN: 15903975
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 15903978
# 018
MPN: 80120800

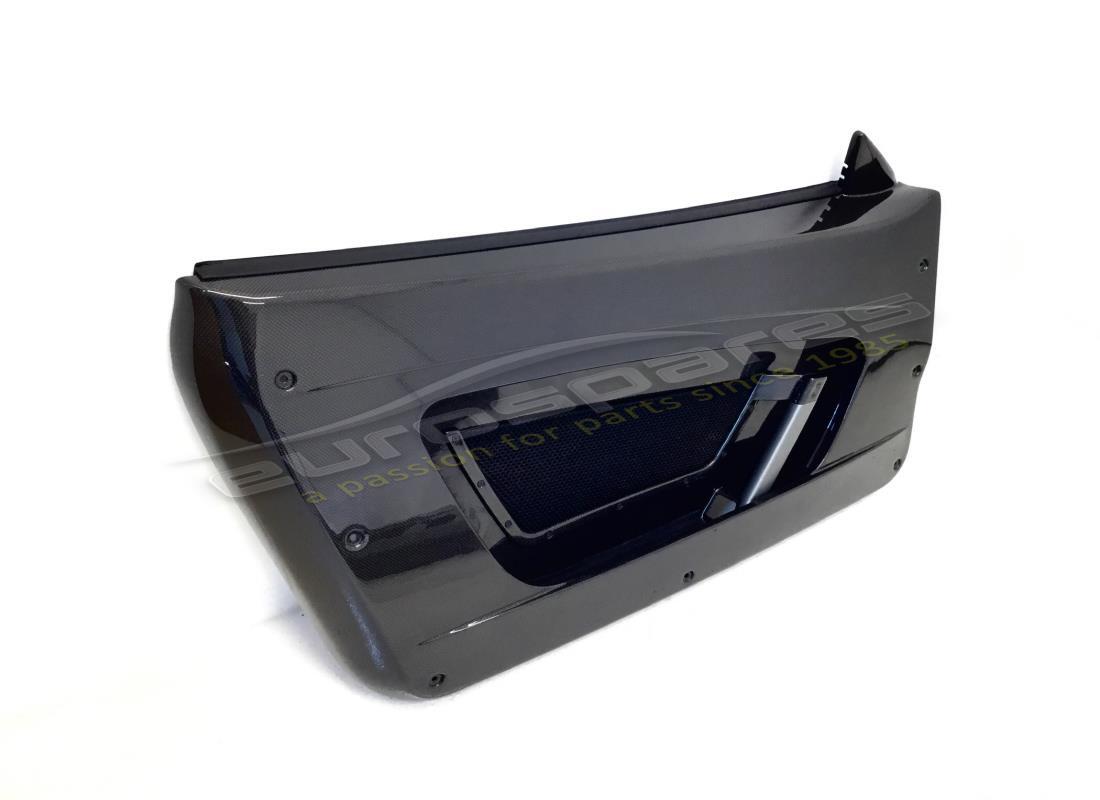

Linke Türverkleidung
-Nicht für Spider 16M-
aus £3.901,66
aus £3.901,66
Dieses Teil ersetzt die Teilenummer 80120500 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 80120900
RECHTE TÜRVERKLEIDUNG
-Nicht für Spider 16M-
aus £3.901,66
aus £3.901,66
Dieses Teil ersetzt die Teilenummer 80119900 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 801210000

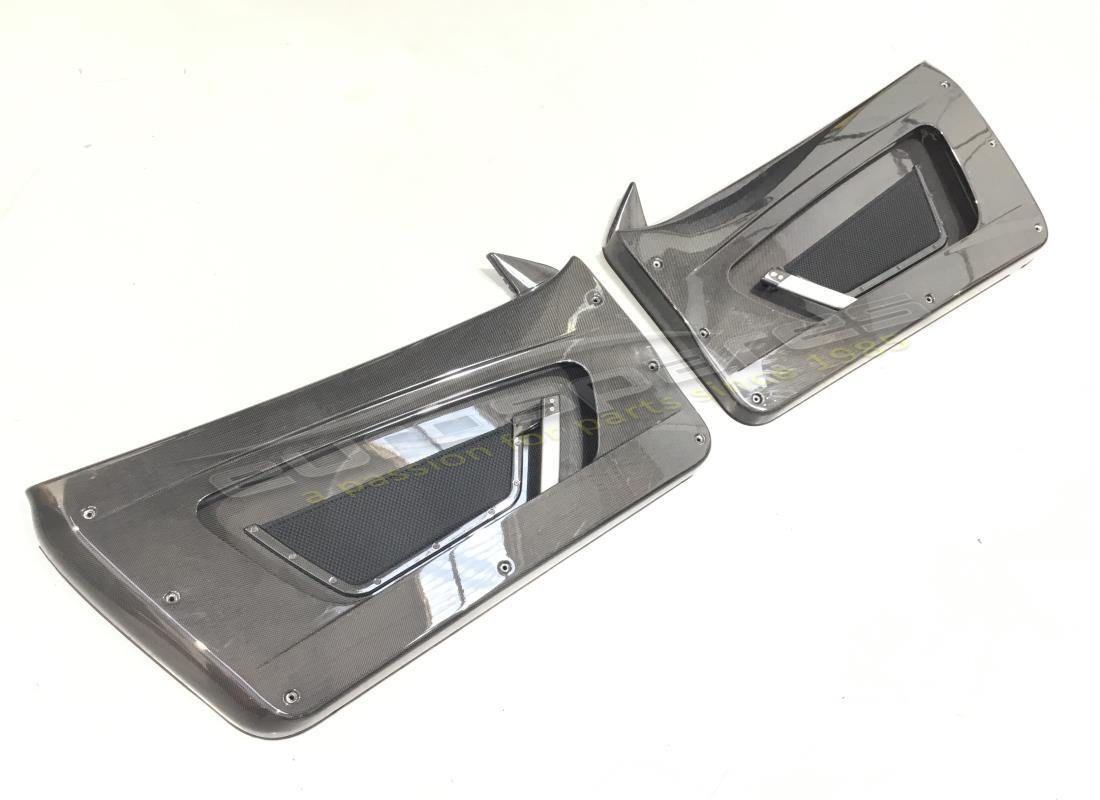

PAAR CARBON-TÜRPLATTEN
-Nicht für Spider 16M-
aus £4.462,50
aus £4.462,50
PAAR CARBON-TÜRPLATTEN Genuine Ferrari Teil – Gebraucht auf Lager
komplett mit Griff (80360000+80360100) und Bolzen
komplett mit Griff (80360000+80360100) und Bolzen
# 018
MPN: 81964900

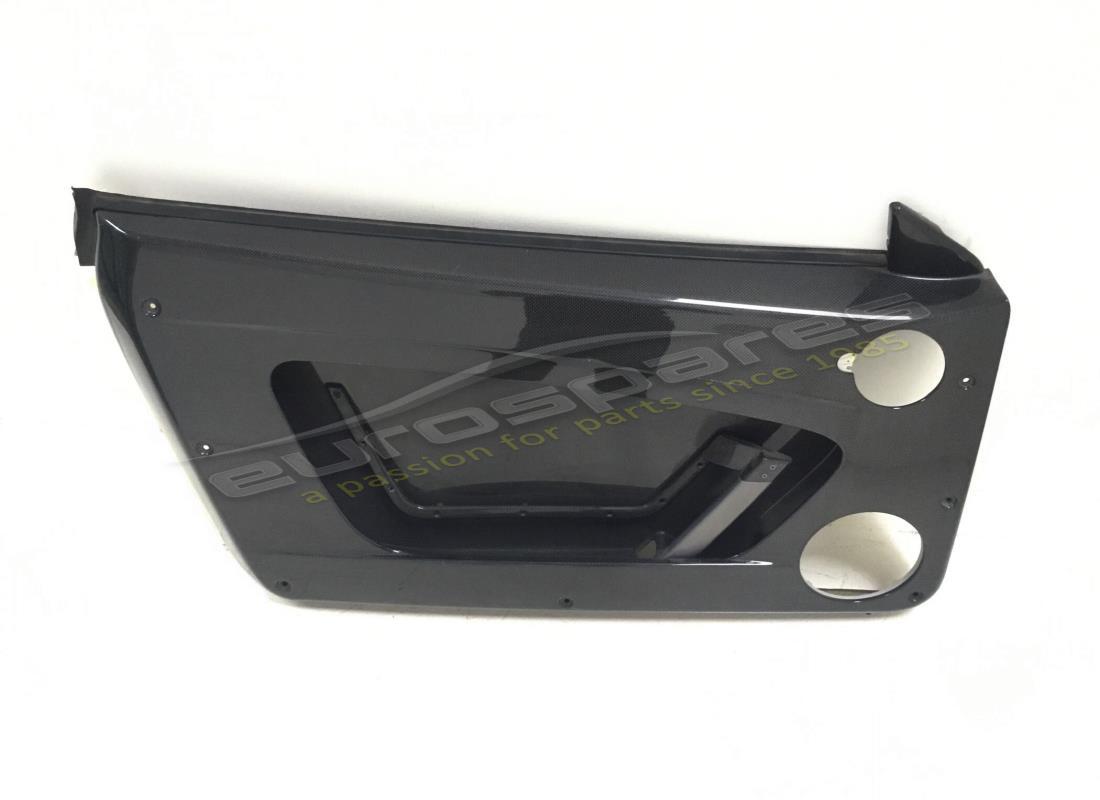

RECHTE TÜRVERKLEIDUNG
-Anwendbar für Spider 16M-
aus £3.510,12
aus £3.510,12
# 018
MPN: 81965000
Linke Türverkleidung
-Anwendbar für Spider 16M-
aus £5.101,70
aus £5.101,70
# 019
MPN: 14190290
NUSS
aus £0,74
aus £0,74
# 020
MPN: 177553
KLEMME
aus £0,51
aus £0,51
# 021
MPN: 14201980
BLOCK
aus £0,52
aus £0,52
# 022
MPN: 15688170
SCHRAUBEN
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 15688101
# 023
MPN: 68640600
RH-SICHERHEITSGURTSCHLITZ-UMDECKUNG
aus £4,24
aus £4,24
# 023
MPN: 68640700
LINKE SICHERHEITSGURTSCHLITZ-VERKLEIDUNG
aus £4,24
aus £4,24
# 024
MPN: 65705300
CLIP
aus £0,51
aus £0,51
# 025
MPN: 14201980
BLOCK
aus £0,54
aus £0,54
# 026
MPN: 65864100
SCHRAUBEN
aus £0,84
aus £0,84
Dieses Teil ersetzt die Teilenummer 65864200, die wir auf Lager haben
# 027
MPN: 65545900
Scheibe
aus £1,81
aus £1,81
Dieses Teil ersetzt die Teilenummer 86211600
# 028
MPN: 80866100
RH WASSERDICHTE MEMBRAN
-Nicht für Spider 16M-
aus £141,56
aus £141,56
# 028
MPN: 80866200
WASSERDICHTE MEMBRAN LINKS
-Nicht für Spider 16M-
aus £141,56
aus £141,56
# 028
MPN: 81772600
RH WASSERDICHTE MEMBRAN
-Anwendbar für Spider 16M-
aus £113,24
aus £113,24
# 028
MPN: 81772700
WASSERDICHTE MEMBRAN LINKS
-Anwendbar für Spider 16M-
aus £141,56
aus £141,56
# 029
MPN: 67953900
ANTIVIBRATIONSDICHTUNG
aus £0,47
aus £0,47
# 030
MPN: 14303087
SCHRAUBEN
aus £0,53
aus £0,53
# 031
MPN: 10519278
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 10519206 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 032
MPN: 80364500
BEFESTIGUNGSPLATTE FÜR RECHTEN GRIFF
aus £207,96
aus £207,96
# 032
MPN: 80364600
BEFESTIGUNGSPLATTE FÜR LINKEN GRIFF
aus £153,24
aus £153,24
# 033
MPN: 80607200
RECHTE VORDERE ANSCHLAGKAPPE
-Nicht für Spider 16M-
aus £39,63
aus £39,63
# 033
MPN: 80610800
LINKER VORDERANSCHLAGKAPPE
-Nicht für Spider 16M-
aus £32,08
aus £32,08
# 033
MPN: 82099800
RECHTE VORDERE ANSCHLAGKAPPE
-Anwendbar für Spider 16M-
aus £51,90
aus £51,90
# 033
MPN: 82099900
LINKER VORDERANSCHLAGKAPPE
-Anwendbar für Spider 16M-
aus £51,90
aus £51,90
# 034
MPN: 80608200
RECHTE HINTERE ANSCHLAGKAPPE
aus £39,63
aus £39,63
# 034
MPN: 80610900
LINKE HINTERE ANSCHLAGKAPPE
aus £39,63
aus £39,63
# 035
MPN: 80457600
RECHTE MONTAGE
aus £130,26
aus £130,26
# 035
MPN: 80458000
LINKE MONTAGE
aus £157,14
aus £157,14
# 036
MPN: 80120100
RECHTER GRIFF
aus £332,16
aus £332,16
# 036
MPN: 80120700
LINKER GRIFF
aus £405,82
aus £405,82
# 037
MPN: 80365300
RECHTER RAHMEN
aus £311,44
aus £311,44

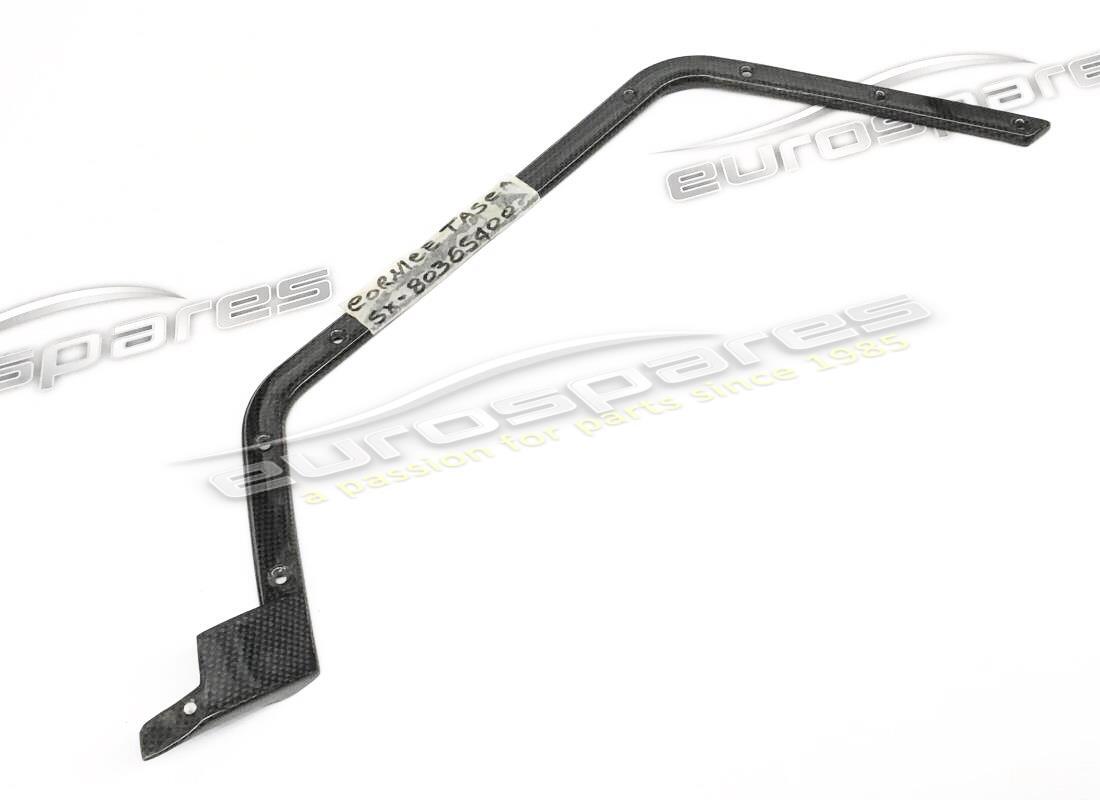

# 037
MPN: 80365400
LINKER RAHMEN
aus £311,44
aus £311,44
# 038
MPN: 80365900
SCHRAUBEN
aus £0,52
aus £0,52
# 039
MPN: 67194200
PLATTE
aus £2,26
aus £2,26
Dieses Teil ersetzt die Teilenummer 65949800
# 040
MPN: 199130
KENNZEICHNUNG DES QUECKSILBERGEHALTS
-Gilt für USA, CDN-
aus £5,94
aus £5,94
# 041
MPN: 80606200
Dichtung
aus £142,16
aus £142,16
# 042
MPN: 80606300
Dichtung
aus £63,29
aus £63,29
# 043
MPN: 82154900
RH HOCHTÖNER+MITTELTÖNER
– Gilt für Spider 16M- – Ersetzt durch 82038200 ref. 48 und 82038100 ref. 49- -Nicht mehr im Lieferumfang enthalten-
aus £1.626,39
aus £1.626,39
# 043
MPN: 82155000
LH HOCHTÖNER+MITTELTÖNER
– Gilt für Spider 16M- – Ersetzt durch 82038300 ref. 48 und 82038100 ref. 49- -Nicht mehr im Lieferumfang enthalten-
aus £1.626,39
aus £1.626,39
# 044
MPN: 82037800
RH UNTERER WOOFER
-165 mm- -Gilt für Spider 16M- -Gilt bis zur Erschöpfung-
aus £1.442,81
aus £1.442,81
# 044
MPN: 82086900
Linker Tieftöner
-165 mm- -Gilt für Spider 16M- -Gilt bis zur Erschöpfung-
aus £1.326,95
aus £1.326,95
# 045
MPN: 82039100
RH HOCHTÖNER-LOGO
-Anwendbar für Spider 16M-
aus £94,02
aus £94,02
# 045
MPN: 82039200
LINKES HOCHTÖNER-LOGO
-Anwendbar für Spider 16M-
aus £89,54
aus £89,54
# 046
MPN: 82037900
UNTERER TIEFER
-165 mm- -Anwendbar für Spider 16M-
aus £772,20
aus £772,20
# 047
MPN: 82038000
RH UNTERES WOOFER-NETZ
-165 mm- -Anwendbar für Spider 16M-
Ersetzung
Ersetzung
# 047
MPN: 82087100
LINKES UNTERES WOOFER-NETZ
-165 mm- -Anwendbar für Spider 16M-
Ersetzung
Ersetzung
# 048
MPN: 82038200
RH HOCHTÖNER
aus £1.039,00
aus £1.039,00
# 048
MPN: 82038300
Linker Hochtöner
aus £1.039,00
aus £1.039,00
# 049
MPN: 82038100
MITTLER
aus £426,88
aus £426,88
-part-diagram-0128.webp "FERRARI F430 SCUDERIA (EUROPE) TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE TEILEDIAGRAMM")
-part-diagram-0129.webp "FERRARI F430 SCUDERIA (EUROPE) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F430 SCUDERIA (EUROPE) AUSSTELLFENSTER TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F430 SCUDERIA (EUROPE) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI F430 SCUDERIA (EUROPE) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI F430 SCUDERIA (EUROPE) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F430 SCUDERIA (EUROPE) RACING SEAT-4 POINT SITZGURT-ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F430 SCUDERIA (EUROPE) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F430 SCUDERIA (EUROPE) HINTERES KLEINKRAMFACH TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F430 SCUDERIA (EUROPE) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F430 SCUDERIA (EUROPE) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI F430 SCUDERIA (EUROPE) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI F430 SCUDERIA (EUROPE) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI F430 SCUDERIA (EUROPE) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI F430 SCUDERIA (EUROPE) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI F430 SCUDERIA (EUROPE) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI F430 SCUDERIA (EUROPE) STEUERGERÄTE FÜR DEN VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI F430 SCUDERIA (EUROPE) STEUERGERÄTE UND SENSOREN IM VORDERRAUM UND MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI F430 SCUDERIA (EUROPE) STEUERGERÄTE FÜR DEN HINTEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI F430 SCUDERIA (EUROPE) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI F430 SCUDERIA (EUROPE) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI F430 SCUDERIA (EUROPE) AC-SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI F430 SCUDERIA (EUROPE) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI F430 SCUDERIA (EUROPE) FUNKVERSTÄRKERSYSTEM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI F430 SCUDERIA (EUROPE) WEGFAHRSPERREN-SET TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI F430 SCUDERIA (EUROPE) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI F430 SCUDERIA (EUROPE) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI F430 SCUDERIA (EUROPE) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI F430 SCUDERIA (EUROPE) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI F430 SCUDERIA (EUROPE) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI F430 SCUDERIA (EUROPE) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI F430 SCUDERIA (EUROPE) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI F430 SCUDERIA (EUROPE) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI F430 SCUDERIA (EUROPE) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI F430 SCUDERIA (EUROPE) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI F430 SCUDERIA (EUROPE) PNEUMATISCHES ANTRIEBSSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI F430 SCUDERIA (EUROPE) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI F430 SCUDERIA (EUROPE) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI F430 SCUDERIA (EUROPE) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI F430 SCUDERIA (EUROPE) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI F430 SCUDERIA (EUROPE) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI F430 SCUDERIA (EUROPE) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI F430 SCUDERIA (EUROPE) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI F430 SCUDERIA (EUROPE) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI F430 SCUDERIA (EUROPE) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI F430 SCUDERIA (EUROPE) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI F430 SCUDERIA (EUROPE) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI F430 SCUDERIA (EUROPE) RENNAUSPUFFANLAGE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI F430 SCUDERIA (EUROPE) SCHMIERSYSTEM - TANK - WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI F430 SCUDERIA (EUROPE) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI F430 SCUDERIA (EUROPE) SAMMELTANK TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI F430 SCUDERIA (EUROPE) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI F430 SCUDERIA (EUROPE) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI F430 SCUDERIA (EUROPE) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI F430 SCUDERIA (EUROPE) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI F430 SCUDERIA (EUROPE) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI F430 SCUDERIA (EUROPE) HYDRAULISCHES F1 GETRIEBE UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI F430 SCUDERIA (EUROPE) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F430 SCUDERIA (EUROPE) GETRIEBE – ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F430 SCUDERIA (EUROPE) PRIMÄRWELLENZAHNRAD TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F430 SCUDERIA (EUROPE) SEKUNDÄRWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F430 SCUDERIA (EUROPE) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F430 SCUDERIA (EUROPE) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F430 SCUDERIA (EUROPE) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F430 SCUDERIA (EUROPE) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F430 SCUDERIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F430 SCUDERIA (EUROPE) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F430 SCUDERIA (EUROPE) VORDERE UND HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F430 SCUDERIA (EUROPE) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F430 SCUDERIA (EUROPE) HYDRAULISCHES SERVOLENKGEHÄUSE UND SERPENTINE-SPULE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F430 SCUDERIA (EUROPE) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F430 SCUDERIA (EUROPE) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F430 SCUDERIA (EUROPE) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F430 SCUDERIA (EUROPE) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI F430 SCUDERIA (EUROPE) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI F430 SCUDERIA (EUROPE) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI F430 SCUDERIA (EUROPE) RÄDER TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI F430 SCUDERIA (EUROPE) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI F430 SCUDERIA (EUROPE) BATTERIE TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI F430 SCUDERIA (EUROPE) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI F430 SCUDERIA (EUROPE) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI F430 SCUDERIA (EUROPE) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI F430 SCUDERIA (EUROPE) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI F430 SCUDERIA (EUROPE) ERSATZRAD UND WERKZEUG TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F430 SCUDERIA (EUROPE) KAROSSERIE - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F430 SCUDERIA (EUROPE) KAROSSERIE - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F430 SCUDERIA (EUROPE) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F430 SCUDERIA (EUROPE) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI F430 SCUDERIA (EUROPE) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI F430 SCUDERIA (EUROPE) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F430 SCUDERIA (EUROPE) FAHRGESTELL – HINTERE ELEMENT-UNTERBAUGRUPPEN TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F430 SCUDERIA (EUROPE) DACHKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F430 SCUDERIA (EUROPE) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F430 SCUDERIA (EUROPE) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F430 SCUDERIA (EUROPE) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F430 SCUDERIA (EUROPE) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F430 SCUDERIA (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F430 SCUDERIA (EUROPE) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI F430 SCUDERIA (EUROPE) DACHPLANE – DICHTUNGEN – LEISTEN TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI F430 SCUDERIA (EUROPE) DACHVERKLEIDUNG UND CONTAINERWANNE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F430 SCUDERIA (EUROPE) DACHKABEL UND MECHANISMUS TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F430 SCUDERIA (EUROPE) VORDERER DACHVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F430 SCUDERIA (EUROPE) DACHKINEMATIK – OBERTEIL TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F430 SCUDERIA (EUROPE) DACHKINEMATIK - UNTERTEIL TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F430 SCUDERIA (EUROPE) DACHSTEUERUNG UND KLAPPE TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F430 SCUDERIA (EUROPE) DACHMIKROSCHALTER UND STEUERGERÄT TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F430 SCUDERIA (EUROPE) HYDRAULIKSYSTEM UND ELEKTROHYDRAULISCHE PUMPE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI F430 SCUDERIA (EUROPE) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI F430 SCUDERIA (EUROPE) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F430 SCUDERIA (EUROPE) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F430 SCUDERIA (EUROPE) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
