0136 - hinteres Kleinkramfach

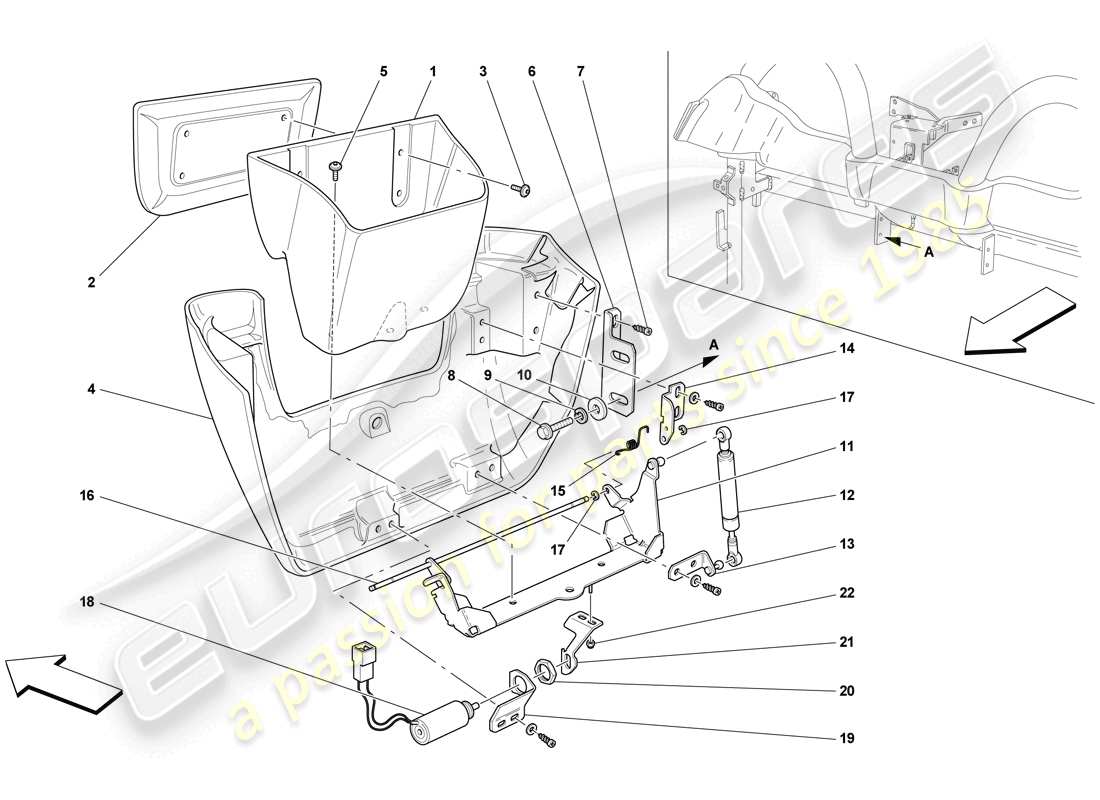

Ferrari F430 Scuderia (Europe) REAR ODDMENTS COMPARTMENT Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 65902900
HANDSCHUHFACH AUS FILZ
aus £63,84
aus £63,84
# 002
MPN: 816625..
HANDSCHUHFACH VORNE
-Leder-
# 002
MPN: 816626..
HANDSCHUHFACH VORNE
-Alcantara-
Ersetzung
Ersetzung
# 002
MPN: 816628..
Trimmen
-Leder-
Ersetzung
Ersetzung
# 002
MPN: 816629..
Trimmen
-Alcantara-
Ersetzung
Ersetzung
# 003
MPN: 65212000
SCHRAUBEN
aus £0,64
aus £0,64
# 004
MPN: 657977..
FESTE TEILEINHEIT
aus £180,97
aus £180,97
# 004
MPN: 657979..
Trimmen
Ersetzung
Ersetzung
# 005
MPN: 65366700
SCHRAUBEN
aus £0,56
aus £0,56
# 006
MPN: 65796100
RECHTE HALTERUNG
aus £1,81
aus £1,81
# 006
MPN: 65904700
Linke Halterung
aus £86,43
aus £86,43
# 007
MPN: 15538601
SCHRAUBEN
aus £1,41
aus £1,41
Dieses Teil ersetzt die Teilenummer 15583601
# 008
MPN: 16285127
SCHRAUBEN
aus £0,51
aus £0,51
# 009
MPN: 166467
Scheibe
aus £0,56
aus £0,56
# 010
MPN: 12624178
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 12624177
# 011
MPN: 65900900
Halterung
aus £77,86
aus £77,86
# 012
MPN: 68418700
Lukendämpfer
aus £160,43
aus £160,43
Dieses Teil ersetzt die Teilenummer 66238900
# 013
MPN: 65908700
Halterung
aus £16,54
aus £16,54
# 014
MPN: 65902600
RECHTES MONTAGESCHARNIER
aus £46,71
aus £46,71
# 014
MPN: 65902700
LINKES MONTAGESCHARNIER
aus £46,71
aus £46,71
# 015
MPN: 65902400
RH FRÜHLING
aus £59,28
aus £59,28
# 015
MPN: 65905000
LINKER FRÜHLING
aus £59,28
aus £59,28
# 016
MPN: 65902500
DREHACHSE
aus £151,00
aus £151,00
# 017
MPN: 11087674
SPRENGRING
aus £0,71
aus £0,71
# 018
MPN: 66185300
ELEKTRISCHER STELLANTRIEB
aus £182,94
aus £182,94
# 019
MPN: 66185100
Halterung
aus £141,56
aus £141,56
# 020
MPN: 60538800
RINGMUTTER
aus £4,22
aus £4,22
# 021
MPN: 66185200
MOBILE HALTERUNG
aus £38,68
aus £38,68
# 022
MPN: 10721910
NUSS
aus £0,82
aus £0,82
