0008 - PNEUMATISCHES ANTRIEBSSYSTEM

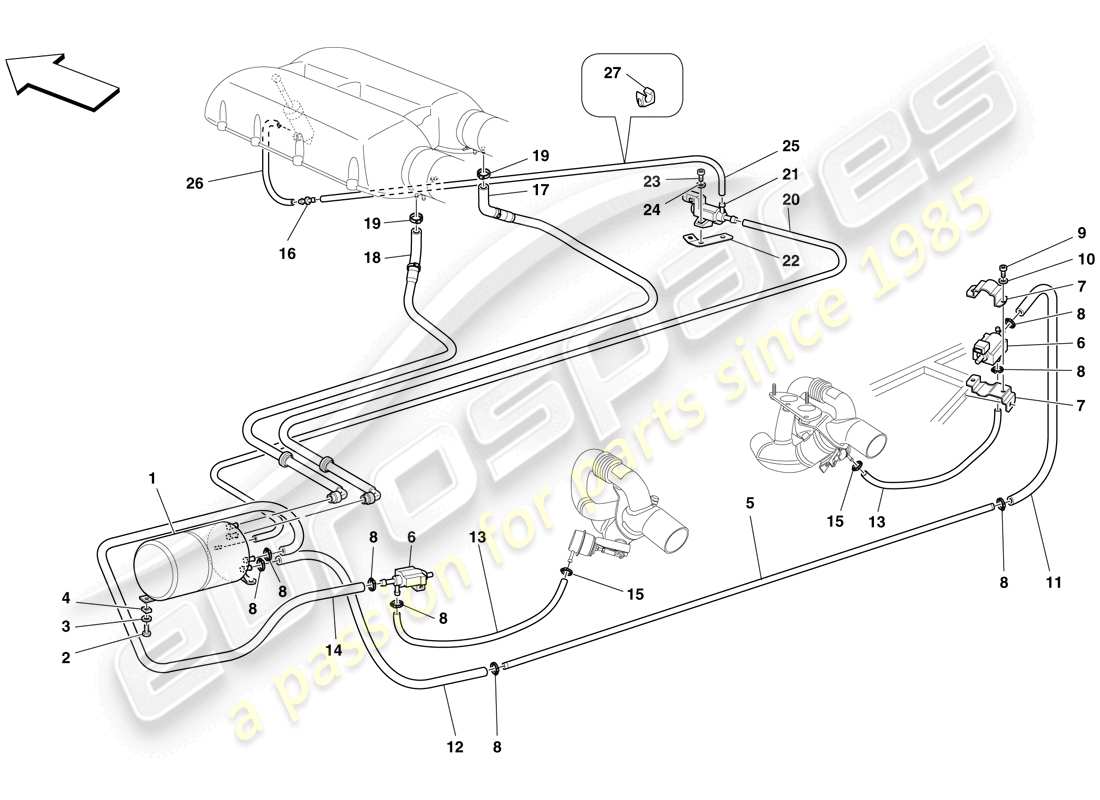

Ferrari F430 Scuderia (RHD) PNEUMATIC ACTUATOR SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 195645
VAKUUMSPEICHERBEHÄLTER
aus £115,79
aus £115,79
Dieses Teil ersetzt die Teilenummer 177060, die wir auf Lager haben - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 002
MPN: 10902424
SCHRAUBEN
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 10902324, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 003
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 004
MPN: 12639724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12639725 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 237943
ROHR
aus £11,94
aus £11,94
# 006
MPN: 178309
MAGNETVENTIL
aus £33,21
aus £33,21
# 007
MPN: 178515
MONTAGE DES MAGNETVENTILS
aus £2,44
aus £2,44
# 008
MPN: 13432070
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 13125570
# 009
MPN: 14302924
SCHRAUBEN
aus £0,51
aus £0,51
# 010
MPN: 127492
Scheibe
aus £0,91
aus £0,91
Dieses Teil ersetzt die Teilenummer 106848
# 011
MPN: 237946
ROHR
aus £8,82
aus £8,82
# 012
MPN: 237945
ROHR
aus £12,97
aus £12,97
# 013
MPN: 198275
ROHR
aus £29,13
aus £29,13
# 014
MPN: 210351
ROHR
aus £34,77
aus £34,77
# 015
MPN: 171406
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £0,53
aus £0,53
# 016
MPN: 178491
VERBINDER
aus £14,10
aus £14,10
# 017
MPN: 222112
KOMPLETTES RH-VAKUUMROHR
aus £109,00
aus £109,00
Dieses Teil ersetzt die Teilenummer 210200 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 222114
KOMPLETTES VAKUUMROHR LINKS
aus £109,00
aus £109,00
Dieses Teil ersetzt die Teilenummer 210201 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 019
MPN: 13431870
KRAGEN FÜR SCHLAUCHVERBINDUNG
aus £0,53
aus £0,53
# 020
MPN: 124406
ROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 169692-
aus £4,35
aus £4,35
# 020
MPN: 169692
ROHR
aus £7,26
aus £7,26
# 021
MPN: 184363
EIN/AUS-MAGNETVENTIL
-Gültig bis zur Erschöpfung-
Ersetzung
Ersetzung
# 021
MPN: 315769
EIN/AUS-MAGNETVENTIL
-Anwendbar nach Erschöpfung von 184363-
aus £17,12
aus £17,12
Dieses Teil ersetzt die Teilenummer 184363 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 200111
Halterung
aus £45,29
aus £45,29
# 023
MPN: 14304124
SCHRAUBEN
aus £0,53
aus £0,53
# 024
MPN: 12544174
Scheibe
Ersetzung
Ersetzung
# 025
MPN: 118502
ROHR VOM MAGNETVENTIL ZUM ANSCHLUSS
aus £35,85
aus £35,85
Dieses Teil ersetzt die Teilenummer 115148 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 168248
ROHR VOM ANSCHLUSS ZUM STELLANTRIEB
aus £11,41
aus £11,41
# 027
MPN: 141546
CLIP
-D. 8-
aus £0,54
aus £0,54
# 027
MPN: 145543
CLIP
-D. 12-
aus £0,54
aus £0,54
