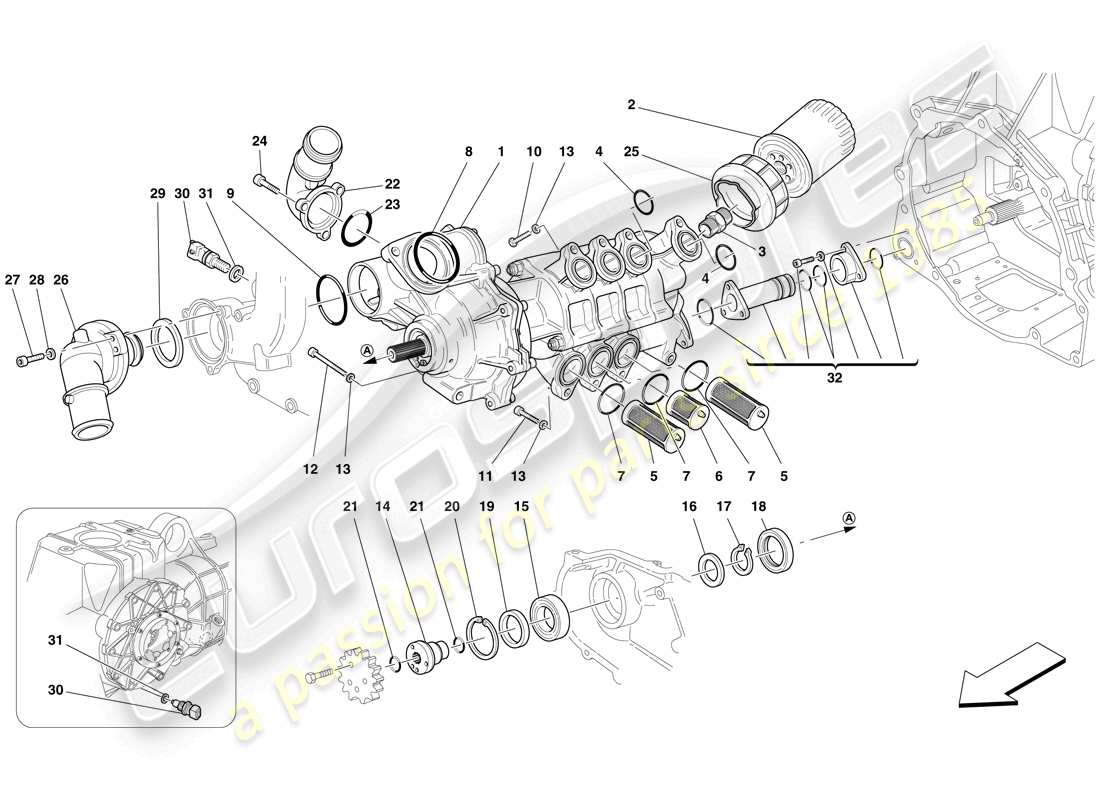

0022 - ÖL-/WASSERPUMPE
Ferrari F430 Scuderia (RHD) OIL / WATER PUMP Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 217628
KOMPLETTE ÖL-WASSER-PUMPE
aus £1.461,93
aus £1.461,93
# 002
MPN: 234742
ÖLFILTERPATRONE
aus £33,78
aus £33,78
Dieses Teil ersetzt die Teilenummer 200595
# 003
MPN: 177604
GEWINDEVERBINDER
aus £8,03
aus £8,03
# 004
MPN: 133938
O-RING
aus £0,68
aus £0,68
# 005
MPN: 187051
SEITLICHER ÖL-RÜCKGEWINNUNGSFILTER
aus £10,74
aus £10,74
# 006
MPN: 187162
ZENTRALER ÖL-RÜCKGEWINNUNGSFILTER
aus £16,48
aus £16,48
# 007
MPN: 148225
O-RING
aus £0,53
aus £0,53
# 008
MPN: 132829
O-RING
aus £0,86
aus £0,86
# 009
MPN: 141250
O-RING
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 227203
# 010
MPN: 185345
SCHRAUBEN
-M8 X 25-
aus £1,50
aus £1,50
# 011
MPN: 231628
SCHRAUBEN
-M8 X 25-
aus £0,52
aus £0,52
# 011
MPN: 231629
SCHRAUBEN
-M8 X 30-
aus £0,53
aus £0,53
# 012
MPN: 231630
SCHRAUBEN
-M8 X 65-
aus £0,58
aus £0,58
# 013
MPN: 11198074
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11198071, die wir auf Lager haben - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 189778
GEMEINSAM
aus £18,86
aus £18,86
# 015
MPN: 155996
KUGELLAGER
aus £6,78
aus £6,78
# 016
MPN: 177597
KOMPENSATORRING
aus £6,32
aus £6,32
# 017
MPN: 11067276
SEEGER-RING
aus £0,53
aus £0,53
# 018
MPN: 236418
Dichtung
aus £13,20
aus £13,20
# 019
MPN: 177596
KOMPENSATORRING
aus £1,71
aus £1,71
# 020
MPN: 11381076
SEEGER-RING
aus £1,02
aus £1,02
Dieses Teil ersetzt die Teilenummer 11060276
# 021
MPN: 186272
O-RING
aus £0,53
aus £0,53
# 022
MPN: 196104
WASSEREINLASSABDECKUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 241609-
aus £143,03
aus £143,03
# 022
MPN: 241609
WASSEREINLASSABDECKUNG
aus £438,36
aus £438,36
# 023
MPN: 154191
Dichtung
aus £0,79
aus £0,79
# 024
MPN: 231619
SCHRAUBEN
-M6 X 22-
aus £0,54
aus £0,54
# 024
MPN: 231625
SCHRAUBEN
aus £0,53
aus £0,53
# 025
MPN: 231414
GUMMIABDECKUNG
aus £41,52
aus £41,52
# 026
MPN: 230887
THERMOSTATABDECKUNG
aus £99,24
aus £99,24
Dieses Teil ersetzt die Teilenummer 222348 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 234584
THERMOSTATABDECKUNG
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 230887-
Ersetzung
Ersetzung
# 027
MPN: 231618
SCHRAUBEN
aus £0,53
aus £0,53
# 028
MPN: 11197774
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 029
MPN: 137873
Dichtung
aus £3,14
aus £3,14
# 030
MPN: 180137
TEMPERATURSENSOR
aus £8,34
aus £8,34
# 031
MPN: 10298460
Dichtung
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 93353
# 032
MPN: 240169
FLANSCH- UND ROHR-AUSTAUSCHKIT
aus £289,49
aus £289,49
Dieses Teil ersetzt die Teilenummer 70001438
