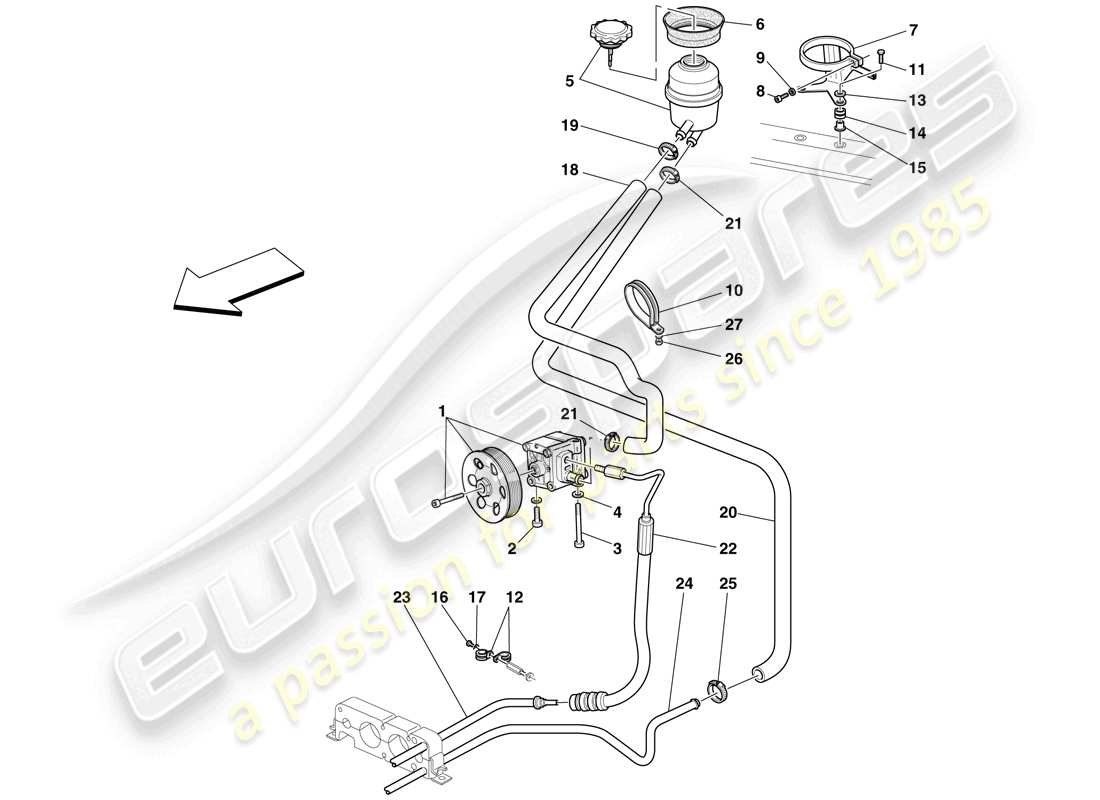

0044 - SERVOLENKPUMPE UND RESERVOIR
Ferrari F430 Scuderia (RHD) POWER STEERING PUMP AND RESERVOIR Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 235957
KOMPLETTE HYDRAULIKPUMPE
aus £281,10
aus £281,10
# 002
MPN: 198519
SCHRAUBEN
aus £3,07
aus £3,07
# 003
MPN: 180604
SCHRAUBEN
aus £1,82
aus £1,82
Dieses Teil ersetzt die Teilenummer 160531
# 004
MPN: 11193874
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 11193879, die wir auf Lager haben
# 005
MPN: 170877

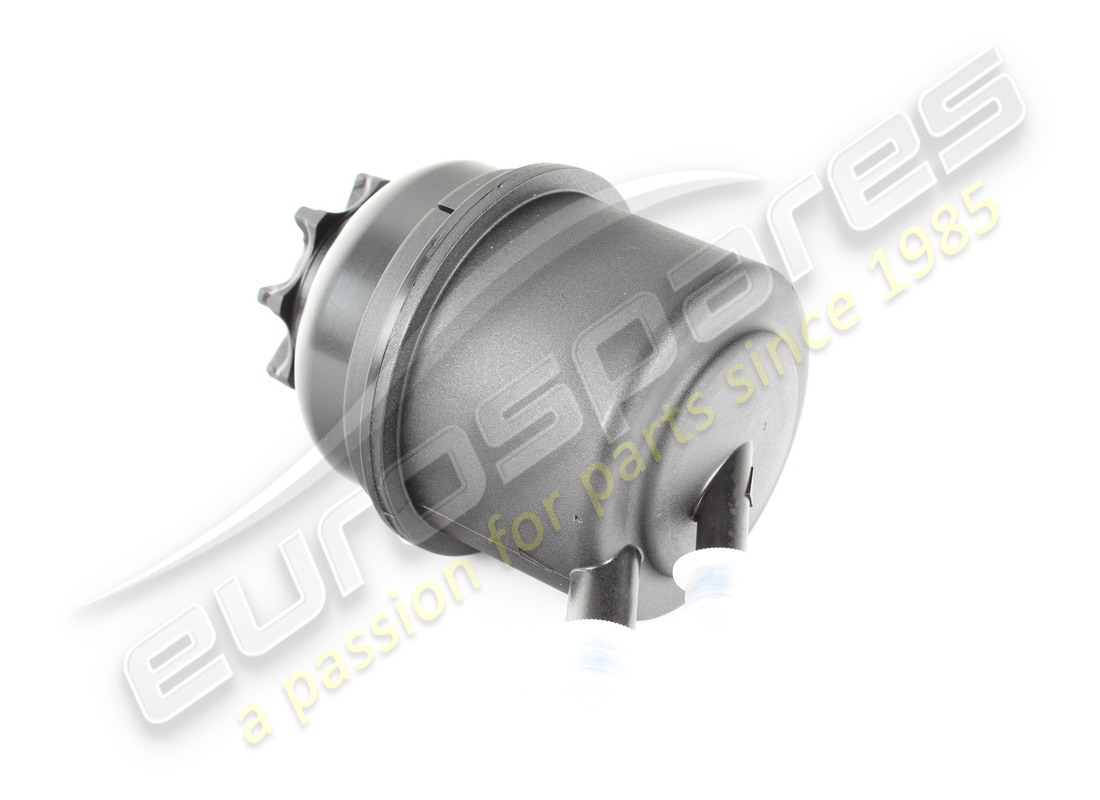

SERVOLENKFLÜSSIGKEITSBEHÄLTER
aus £25,95
aus £25,95
# 007
MPN: 236802
OBERE HALTERUNG
aus £18,16
aus £18,16
# 008
MPN: 10902124
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902111 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 12601274
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 010
MPN: 124034
HALTERUNG MIT HÜLSE
aus £1,50
aus £1,50
# 011
MPN: 10902524
SCHRAUBEN
aus £0,53
aus £0,53
# 012
MPN: 10441390
HALTERUNG MIT HÜLSE
aus £0,51
aus £0,51
# 013
MPN: 12643724
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 109684 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 014
MPN: 103549
KABELTÜLLE
aus £0,74
aus £0,74
# 015
MPN: 149707
SHIM
aus £0,66
aus £0,66
# 016
MPN: 10902124
SCHRAUBEN
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 10902111 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 017
MPN: 14488624
Scheibe
aus £0,54
aus £0,54
# 018
MPN: 196892

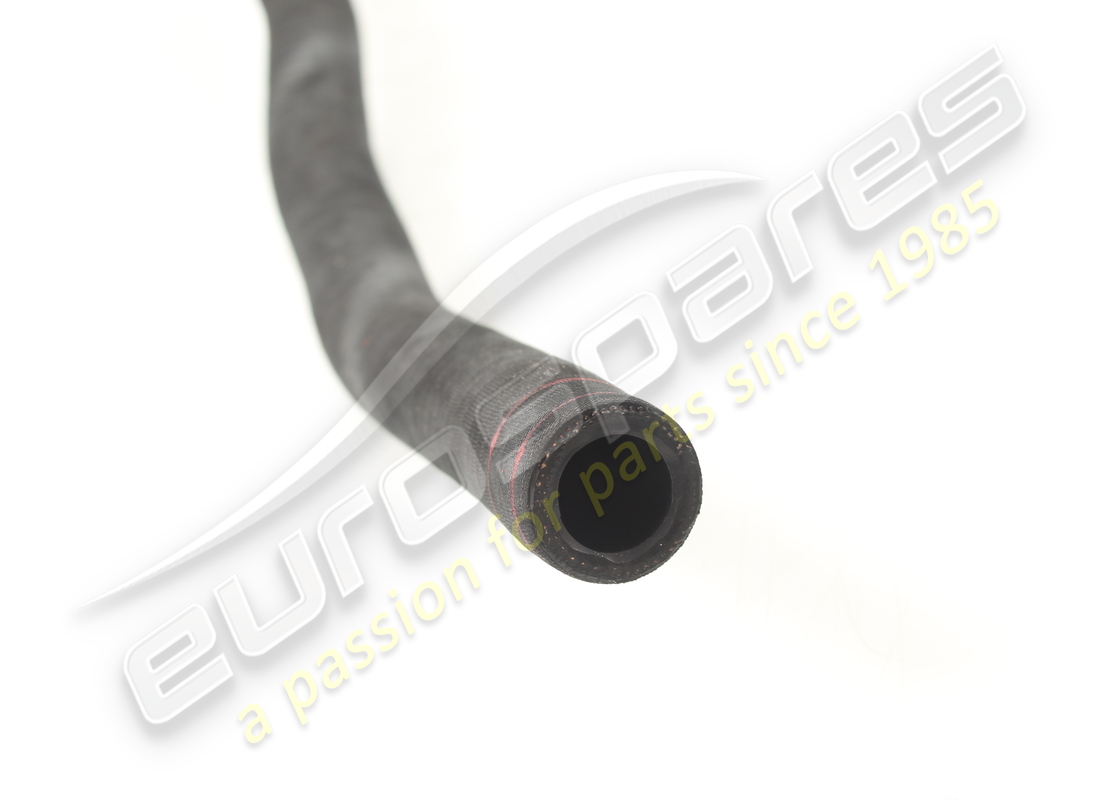

ROHR VOM TANK ZUR PUMPE
aus £13,49
aus £13,49
# 019
MPN: 178052
KLEMME
aus £1,02
aus £1,02
Dieses Teil ersetzt die Teilenummer 296778
# 020
MPN: 211916
PUMPE-UNTERBODEN-VERBINDUNGSFÖRDERLEITUNG
aus £47,23
aus £47,23
# 021
MPN: 161490
SCHRAUBKRAGEN
aus £1,22
aus £1,22
# 022
MPN: 211642
PUMPE ZUM UNTERBODENROHR-FÖRDERROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 214668-
aus £160,15
aus £160,15
# 022
MPN: 214668
PUMPE ZUM UNTERBODENROHR-FÖRDERROHR
aus £215,04
aus £215,04
Dieses Teil ersetzt die Teilenummer 211642, die wir auf Lager haben
# 023
MPN: 211536
VERBINDUNG ZUM LINKEN LENKGEHÄUSE-FÖRDERROHR
aus £124,58
aus £124,58
# 024
MPN: 202552
UNTERBODEN-RÜCKLAUFROHR
aus £109,00
aus £109,00
# 025
MPN: 178051
KLEMME
aus £2,05
aus £2,05
# 026
MPN: 102741
NUSS
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 027
MPN: 14499324
Scheibe
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14499301, die wir auf Lager haben
