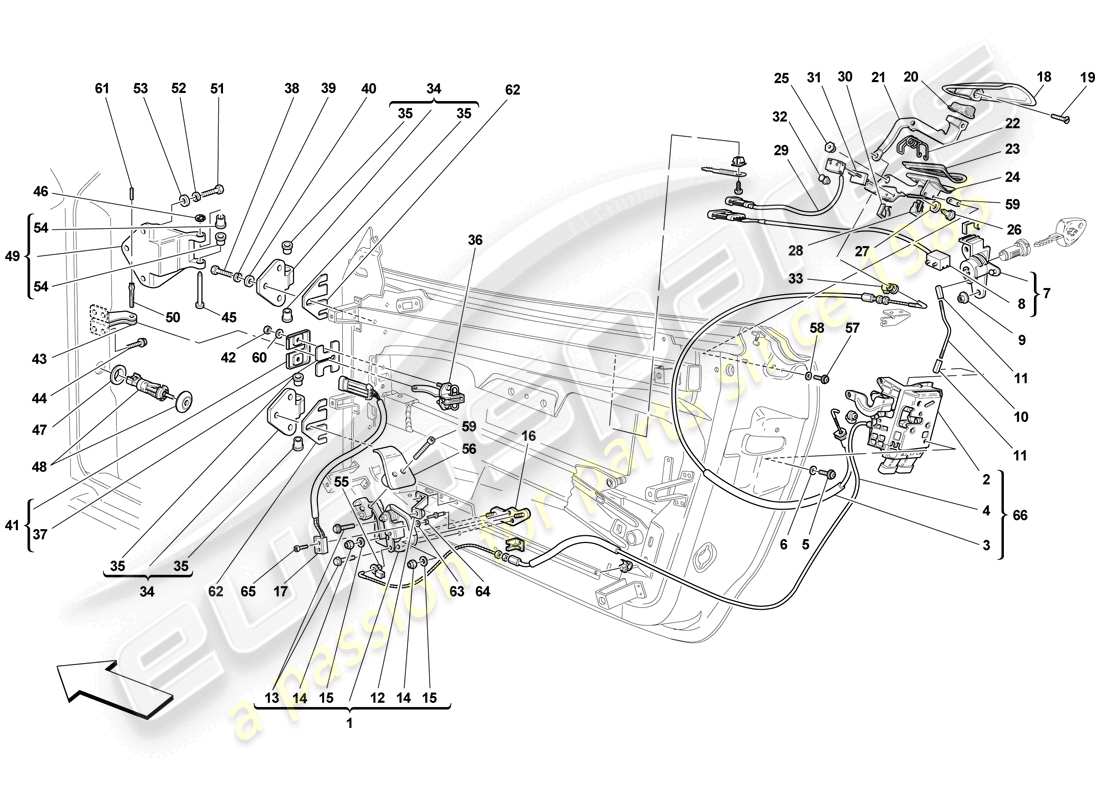

0128 - TÜREN – ÖFFNUNGSMECHANISMUS UND SCHARNIERE
Ferrari F430 Scuderia (RHD) DOORS - OPENING MECHANISM AND HINGES Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 80360000
RECHTER INTERNER TÜRÖFFNUNGSGRIFF
aus £431,34
aus £431,34
# 001
MPN: 80360100
LINKER INTERNER TÜRÖFFNUNGSGRIFF
aus £431,34
aus £431,34
# 002
MPN: 65836100
RECHTES TÜRSCHLOSS
-Nicht für GD- -Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 80355200-
Ersetzung
Ersetzung
# 002
MPN: 65836100
RECHTES TÜRSCHLOSS
-Ersetzt durch Schloss komplett. mit Kabeln Art.-Nr. 66- -Gilt für GD- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 002
MPN: 65836200
Linkes Türschloss
-Ersetzt durch Schloss komplett. mit Kabeln Art.-Nr. 66- -Nicht für GD- -Nicht mehr im Lieferumfang enthalten-
Ersetzung
Ersetzung
# 002
MPN: 80355200
RECHTES TÜRSCHLOSS
-Ersetzt durch Schloss komplett. mit Kabeln Art.-Nr. 66- -Nicht für GD- -Nicht mehr im Lieferumfang enthalten-
# 002
MPN: 80355300
RECHTES TÜRSCHLOSS
-Ersetzt durch Schloss komplett. mit Kabeln Art.-Nr. 66- -Gilt für GD- -Nicht mehr im Lieferumfang enthalten-
# 003
MPN: 68602600
KABEL ZUR AUSSENÖFFNUNG DER TÜR
-Ersetzt durch Schloss komplett. mit Kabeln Art.-Nr. 66- -Nicht mehr im Lieferumfang enthalten-
aus £16,23
aus £16,23
Dieses Teil ersetzt die Teilenummer 65068400
# 004
MPN: 65069300
TÜR-INNENÖFFNUNGSKABEL
-Ersetzt durch Schloss komplett. mit Kabeln Art.-Nr. 66- -Nicht mehr im Lieferumfang enthalten-
aus £19,43
aus £19,43
Dieses Teil ersetzt die Teilenummer 66125600 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 005
MPN: 62940900
SCHRAUBEN
aus £0,73
aus £0,73
Dieses Teil ersetzt die Teilenummer 67352400
# 006
MPN: 13550277
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13550276
# 007
MPN: 65839400
RECHTER TÜRSCHLOSSBLOCK
-Gilt für GD-
aus £93,12
aus £93,12
# 007
MPN: 65839500
TÜRSCHLOSSBLOCK LINKS
-Nicht für GD-
aus £93,12
aus £93,12
# 008
MPN: 63859200
RECHTER MIKROSCHALTER
-Gilt für GD-
aus £156,44
aus £156,44
Dieses Teil ersetzt die Teilenummer 63859300
# 008
MPN: 63859300
LINKER MIKROSCHALTER
-Nicht für GD-
Ersetzung
Ersetzung
# 009
MPN: 13046011
NUSS
aus £0,47
aus £0,47
# 010
MPN: 65836500
SICHERHEITSSPURSTANGE
aus £31,92
aus £31,92
# 011
MPN: 62794000
SCHNAPPVERBINDUNG
aus £0,74
aus £0,74
# 012
MPN: 67743000
RECHTE HALTERUNG
# 012
MPN: 67743100
Linke Halterung
# 013
MPN: 13027024
SCHRAUBEN
aus £0,47
aus £0,47
# 014
MPN: 102741
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 015
MPN: 10519424
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 10519401 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 016
MPN: 67744000
RECHTE HALTERUNG
aus £109,25
aus £109,25
# 016
MPN: 67744100
Linke Halterung
aus £115,76
aus £115,76
# 017
MPN: 171120
MIKROSCHALTER
aus £85,18
aus £85,18
# 018
MPN: 63576010
RECHTER SEITE EXTERNER GRIFF
-Standard-
aus £63,03
aus £63,03
Dieses Teil ersetzt die Teilenummer 63576069 - und 63 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 63576110
LINKER SEITLICHER EXTERNER GRIFF
-Standard-
aus £63,03
aus £63,03
Dieses Teil ersetzt die Teilenummer 63576169 - und 63 mehr. Klicken Sie hier, um Details anzuzeigen
# 018
MPN: 82888600
RECHTER SEITE EXTERNER GRIFF
-Kohlenstoff-
# 018
MPN: 82888700
LINKER SEITLICHER EXTERNER GRIFF
-Kohlenstoff-
# 019
MPN: 13309277
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 13309211
# 020
MPN: 64861100
RECHTE INNENDICHTUNG
aus £5,24
aus £5,24
# 020
MPN: 64861200
LINKE INTERNE DICHTUNG
aus £5,24
aus £5,24
# 021
MPN: 64860600
ARM
aus £34,52
aus £34,52
# 022
MPN: 64860700
GRIFFFEDER
aus £7,95
aus £7,95
# 023
MPN: 64860900
DICHTUNG DES RECHTEN GRIFFS
aus £49,36
aus £49,36
# 023
MPN: 64861000
DICHTUNG DES LINKEN GRIFFS
aus £49,36
aus £49,36
# 024
MPN: 64860410
RECHTER GRIFFSITZ
aus £29,18
aus £29,18
Dieses Teil ersetzt die Teilenummer 64860469 - und 47 mehr. Klicken Sie hier, um Details anzuzeigen
# 024
MPN: 64860510
SITZ MIT LINKEM GRIFF
aus £29,18
aus £29,18
Dieses Teil ersetzt die Teilenummer 64860569 - und 47 mehr. Klicken Sie hier, um Details anzuzeigen
# 025
MPN: 65398700
BUCHSE
aus £15,81
aus £15,81
# 026
MPN: 64860800
STIFT
aus £25,70
aus £25,70
# 027
MPN: 65520700
Scheibe
aus £3,34
aus £3,34
# 028
MPN: 65398600
Lenkung
aus £11,59
aus £11,59
# 029
MPN: 178187
MIKROSCHALTER
aus £23,77
aus £23,77
# 030
MPN: 63179900
BEFESTIGUNGSCLIP
aus £1,24
aus £1,24
# 031
MPN: 65806300
PLATTE
aus £37,66
aus £37,66
# 032
MPN: 63853400
GUMMIBUCHSE
aus £2,50
aus £2,50
# 033
MPN: 14578180
CLIP
aus £8,99
aus £8,99
Dieses Teil ersetzt die Teilenummer 14578283 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 034
MPN: 64803300
MOBILES SCHARNIER
aus £74,20
aus £74,20
# 035
MPN: 62825300
SCHARNIERBUCHSE
aus £18,41
aus £18,41
# 036
MPN: 65195200
SPURSTANGE
aus £94,59
aus £94,59
Dieses Teil ersetzt die Teilenummer 63896900 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 037
MPN: 63892300
Dichtung
aus £2,58
aus £2,58
# 038
MPN: 16043934
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16043921 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 039
MPN: 10571779
Scheibe
aus £0,47
aus £0,47
# 040
MPN: 14496578
Scheibe
aus £0,50
aus £0,50
Dieses Teil ersetzt die Teilenummer 14496506 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 63895200
RECHTE SÄULE
aus £9,04
aus £9,04
Dieses Teil ersetzt die Teilenummer 63895400 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 041
MPN: 63895300
LINKE SÄULE
aus £16,44
aus £16,44
Dieses Teil ersetzt die Teilenummer 63895500
# 042
MPN: 102741
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12575411 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 043
MPN: 67111800
Halterung
aus £77,35
aus £77,35
# 044
MPN: 18770124
SCHRAUBEN
Ersetzung
Ersetzung
# 045
MPN: 64803400
STIFT
aus £38,25
aus £38,25
# 046
MPN: 11087974
SPRENGRING
aus £0,48
aus £0,48
Dieses Teil ersetzt die Teilenummer 11087976
# 047
MPN: 68917600
SCHALTERBEFESTIGUNGSPLATTE
aus £15,33
aus £15,33
# 048
MPN: 179697
SÄULENSCHALTER
aus £34,95
aus £34,95
# 049
MPN: 64803200
FESTES SCHARNIER
aus £46,01
aus £46,01
# 050
MPN: 66842800
STIFT
aus £2,09
aus £2,09
Dieses Teil ersetzt die Teilenummer 65274600
# 051
MPN: 16043534
SCHRAUBEN
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 16043521 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 052
MPN: 10571779
Scheibe
aus £0,47
aus £0,47
# 053
MPN: 13550405
Scheibe
aus £0,47
aus £0,47
# 054
MPN: 62825300
SCHARNIERBUCHSE
aus £18,41
aus £18,41
# 055
MPN: 65700900
BEFESTIGUNGSCLIP
aus £0,47
aus £0,47
# 056
MPN: 80681000
RECHTER INTERNER TÜRÖFFNUNGSGRIFF
aus £372,80
aus £372,80
# 056
MPN: 80681200
LINKER INTERNER TÜRÖFFNUNGSGRIFF
aus £372,80
aus £372,80
# 057
MPN: 169814
SCHRAUBEN
aus £0,71
aus £0,71
Dieses Teil ersetzt die Teilenummer 13288119 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 058
MPN: 166467
Scheibe
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 82242400-
aus £0,54
aus £0,54
# 058
MPN: 82242400
Scheibe
aus £0,71
aus £0,71
# 059
MPN: 67660400
SCHRAUBEN
aus £41,20
aus £41,20
# 060
MPN: 12644424
Scheibe
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 12644401 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 061
MPN: 14163874
Federstift
aus £0,47
aus £0,47
# 062
MPN: 65998600
SHIM
aus £3,55
aus £3,55
# 063
MPN: 63693700
Scheibe
aus £0,47
aus £0,47
# 064
MPN: 63693800
NUSS
aus £0,47
aus £0,47
# 065
MPN: 63992900
SCHRAUBEN
aus £0,47
aus £0,47
# 066
MPN: 81189900
TÜRVERRIEGELUNG LINKS KOMPLETT MIT KABELN OHNE AUSSENVERRIEGELUNG
-Nicht für GD-
aus £155,59
aus £155,59
# 066
MPN: 81230100
TÜRVERRIEGELUNG RECHTS KOMPLETT MIT KABELN OHNE AUSSENVERRIEGELUNG
-Nicht für GD-
aus £269,33
aus £269,33
# 066
MPN: 81230200
TÜRVERRIEGELUNG RECHTS KOMPLETT MIT KABELN OHNE AUSSENVERRIEGELUNG
-Gilt für GD-
aus £85,57
aus £85,57
# 066
MPN: 81261800
TÜRVERRIEGELUNG LINKS KOMPLETT MIT KABELN OHNE AUSSENVERRIEGELUNG
-Gilt für GD-
aus £87,22
aus £87,22
-part-diagram-0129.webp "FERRARI F430 SCUDERIA (RHD) TÜREN – ELEKTRISCHE FENSTERHEBER UND RÜCKSPIEGEL TEILEDIAGRAMM")
-part-diagram-0130.webp "FERRARI F430 SCUDERIA (RHD) AUSSTELLFENSTER TEILEDIAGRAMM")
-part-diagram-0131.webp "FERRARI F430 SCUDERIA (RHD) FRONTSTOßSTANGE TEILEDIAGRAMM")
-part-diagram-0132.webp "FERRARI F430 SCUDERIA (RHD) HINTERE STOßSTANGE TEILEDIAGRAMM")
-part-diagram-0133.webp "FERRARI F430 SCUDERIA (RHD) BILDSCHIRME, FENSTER UND DICHTUNGEN TEILEDIAGRAMM")
-part-diagram-0134.webp "FERRARI F430 SCUDERIA (RHD) RACING SEAT-4 POINT SITZGURT-ÜBERROLLBÜGEL TEILEDIAGRAMM")
-part-diagram-0135.webp "FERRARI F430 SCUDERIA (RHD) TUNNEL - UNTERSTRUKTUR UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0136.webp "FERRARI F430 SCUDERIA (RHD) HINTERES KLEINKRAMFACH TEILEDIAGRAMM")
-part-diagram-0137.webp "FERRARI F430 SCUDERIA (RHD) ARMATURENBRETT TEILEDIAGRAMM")
-part-diagram-0138.webp "FERRARI F430 SCUDERIA (RHD) AIRBAGS TEILEDIAGRAMM")
-part-diagram-0139.webp "FERRARI F430 SCUDERIA (RHD) ARMATURENBRETT UND TUNNELINSTRUMENTE TEILEDIAGRAMM")
-part-diagram-0140.webp "FERRARI F430 SCUDERIA (RHD) SCHEINWERFER UND RÜCKLICHTER TEILEDIAGRAMM")
-part-diagram-0141.webp "FERRARI F430 SCUDERIA (RHD) SCHILDE – EXTERNE VERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0142.webp "FERRARI F430 SCUDERIA (RHD) SCHEIBENWISCHER, SCHEIBE UND HUPEN TEILEDIAGRAMM")
-part-diagram-0143.webp "FERRARI F430 SCUDERIA (RHD) ELEKTRISCHES SYSTEM TEILEDIAGRAMM")
-part-diagram-0144.webp "FERRARI F430 SCUDERIA (RHD) STEUERGERÄTE FÜR DEN VORDEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0145.webp "FERRARI F430 SCUDERIA (RHD) STEUERGERÄTE UND SENSOREN IM VORDERRAUM UND MOTORRAUM TEILEDIAGRAMM")
-part-diagram-0146.webp "FERRARI F430 SCUDERIA (RHD) STEUERGERÄTE FÜR DEN HINTEREN FAHRGASTRAUM TEILEDIAGRAMM")
-part-diagram-0147.webp "FERRARI F430 SCUDERIA (RHD) STEUERGERÄTE UND GERÄTE FÜR DIEBSTAHLSICHERUNGSSYSTEME TEILEDIAGRAMM")
-part-diagram-0148.webp "FERRARI F430 SCUDERIA (RHD) VERDAMPFEREINHEIT TEILEDIAGRAMM")
-part-diagram-0149.webp "FERRARI F430 SCUDERIA (RHD) AC-SYSTEM TEILEDIAGRAMM")
-part-diagram-0150.webp "FERRARI F430 SCUDERIA (RHD) HIFI SYSTEM TEILEDIAGRAMM")
-part-diagram-0151.webp "FERRARI F430 SCUDERIA (RHD) FUNKVERSTÄRKERSYSTEM TEILEDIAGRAMM")
-part-diagram-0152.webp "FERRARI F430 SCUDERIA (RHD) WEGFAHRSPERREN-SET TEILEDIAGRAMM")
-part-diagram-0153.webp "FERRARI F430 SCUDERIA (RHD) KLEBEETIKETTEN UND PLAQUES TEILEDIAGRAMM")
-part-diagram-0999.webp "FERRARI F430 SCUDERIA (RHD) FARBCODES TEILEDIAGRAMM")
-part-diagram-0000.webp "FERRARI F430 SCUDERIA (RHD) ERSATZ-MONTAGEEINHEITEN TEILEDIAGRAMM")
-part-diagram-0001.webp "FERRARI F430 SCUDERIA (RHD) KURBELGEHÄUSE TEILEDIAGRAMM")
-part-diagram-0002.webp "FERRARI F430 SCUDERIA (RHD) KURBELWELLE – PLEUEL UND KOLBEN TEILEDIAGRAMM")
-part-diagram-0003.webp "FERRARI F430 SCUDERIA (RHD) RECHTER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0004.webp "FERRARI F430 SCUDERIA (RHD) LINKER ZYLINDERKOPF TEILEDIAGRAMM")
-part-diagram-0005.webp "FERRARI F430 SCUDERIA (RHD) ZEITSTEUERUNGSSYSTEM – STÖßEL TEILEDIAGRAMM")
-part-diagram-0006.webp "FERRARI F430 SCUDERIA (RHD) TIMINGSYSTEM - ANTRIEB TEILEDIAGRAMM")
-part-diagram-0007.webp "FERRARI F430 SCUDERIA (RHD) EINSPRITZUNG – ZÜNDSYSTEM TEILEDIAGRAMM")
-part-diagram-0008.webp "FERRARI F430 SCUDERIA (RHD) PNEUMATISCHES ANTRIEBSSYSTEM TEILEDIAGRAMM")
-part-diagram-0009.webp "FERRARI F430 SCUDERIA (RHD) SEKUNDÄRLUFTSYSTEM TEILEDIAGRAMM")
-part-diagram-0010.webp "FERRARI F430 SCUDERIA (RHD) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-0011.webp "FERRARI F430 SCUDERIA (RHD) KRAFTSTOFFPUMPEN UND -LEITUNGEN TEILEDIAGRAMM")
-part-diagram-0012.webp "FERRARI F430 SCUDERIA (RHD) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0013.webp "FERRARI F430 SCUDERIA (RHD) KRAFTSTOFFTANKS UND EINFÜLLHALS TEILEDIAGRAMM")
-part-diagram-0014.webp "FERRARI F430 SCUDERIA (RHD) KRAFTSTOFFTANKS – BEFESTIGUNGEN UND SCHUTZ TEILEDIAGRAMM")
-part-diagram-0015.webp "FERRARI F430 SCUDERIA (RHD) KONTROLLSYSTEM FÜR VERDAMPFUNGSEMISSIONEN TEILEDIAGRAMM")
-part-diagram-0016.webp "FERRARI F430 SCUDERIA (RHD) ANSAUGKRÜMMER TEILEDIAGRAMM")
-part-diagram-0017.webp "FERRARI F430 SCUDERIA (RHD) LUFTEINLASS TEILEDIAGRAMM")
-part-diagram-0018.webp "FERRARI F430 SCUDERIA (RHD) ANSAUGKRÜMMERABDECKUNG TEILEDIAGRAMM")
-part-diagram-0019.webp "FERRARI F430 SCUDERIA (RHD) ELEKTRONISCHES GASPEDAL TEILEDIAGRAMM")
-part-diagram-0020.webp "FERRARI F430 SCUDERIA (RHD) RENNAUSPUFFANLAGE TEILEDIAGRAMM")
-part-diagram-0021.webp "FERRARI F430 SCUDERIA (RHD) SCHMIERSYSTEM - TANK - WÄRMETAUSCHER TEILEDIAGRAMM")
-part-diagram-0022.webp "FERRARI F430 SCUDERIA (RHD) ÖL-/WASSERPUMPE TEILEDIAGRAMM")
-part-diagram-0023.webp "FERRARI F430 SCUDERIA (RHD) SAMMELTANK TEILEDIAGRAMM")
-part-diagram-0024.webp "FERRARI F430 SCUDERIA (RHD) KÜHLSYSTEM TEILEDIAGRAMM")
-part-diagram-0025.webp "FERRARI F430 SCUDERIA (RHD) KÜHLSYSTEMKÜHLER TEILEDIAGRAMM")
-part-diagram-0026.webp "FERRARI F430 SCUDERIA (RHD) KUPPLUNG UND BEDIENELEMENTE TEILEDIAGRAMM")
-part-diagram-0027.webp "FERRARI F430 SCUDERIA (RHD) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0028.webp "FERRARI F430 SCUDERIA (RHD) PEDALBOARD TEILEDIAGRAMM")
-part-diagram-0029.webp "FERRARI F430 SCUDERIA (RHD) HYDRAULISCHES F1 GETRIEBE UND KUPPLUNGSSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0030.webp "FERRARI F430 SCUDERIA (RHD) AGGREGAT UND TANK TEILEDIAGRAMM")
-part-diagram-0031.webp "FERRARI F430 SCUDERIA (RHD) GETRIEBE – ABDECKUNGEN TEILEDIAGRAMM")
-part-diagram-0032.webp "FERRARI F430 SCUDERIA (RHD) PRIMÄRWELLENZAHNRAD TEILEDIAGRAMM")
-part-diagram-0033.webp "FERRARI F430 SCUDERIA (RHD) SEKUNDÄRWELLENGETRIEBE TEILEDIAGRAMM")
-part-diagram-0034.webp "FERRARI F430 SCUDERIA (RHD) INTERNE GETRIEBESTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0035.webp "FERRARI F430 SCUDERIA (RHD) DIFFERENTIAL- UND ACHSWELLE TEILEDIAGRAMM")
-part-diagram-0036.webp "FERRARI F430 SCUDERIA (RHD) HYDRAULISCHE BREMS- UND KUPPLUNGSSTEUERUNGEN TEILEDIAGRAMM")
-part-diagram-0037.webp "FERRARI F430 SCUDERIA (RHD) SERVOLENKUNGSSYSTEM TEILEDIAGRAMM")
-part-diagram-0038.webp "FERRARI F430 SCUDERIA (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0039.webp "FERRARI F430 SCUDERIA (RHD) BREMSSYSTEM TEILEDIAGRAMM")
-part-diagram-0040.webp "FERRARI F430 SCUDERIA (RHD) VORDERE UND HINTERE BREMSSÄTTEL TEILEDIAGRAMM")
-part-diagram-0041.webp "FERRARI F430 SCUDERIA (RHD) STEUERUNG DER FESTSTELLBREMSE TEILEDIAGRAMM")
-part-diagram-0042.webp "FERRARI F430 SCUDERIA (RHD) HYDRAULISCHES SERVOLENKGEHÄUSE UND SERPENTINE-SPULE TEILEDIAGRAMM")
-part-diagram-0043.webp "FERRARI F430 SCUDERIA (RHD) LENKSTEUERUNG TEILEDIAGRAMM")
-part-diagram-0044.webp "FERRARI F430 SCUDERIA (RHD) SERVOLENKPUMPE UND RESERVOIR TEILEDIAGRAMM")
-part-diagram-0045.webp "FERRARI F430 SCUDERIA (RHD) VORDERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0046.webp "FERRARI F430 SCUDERIA (RHD) VORDERRADAUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0047.webp "FERRARI F430 SCUDERIA (RHD) HINTERRADAUFHÄNGUNG – STOßDÄMPFER UND BREMSSCHEIBE TEILEDIAGRAMM")
-part-diagram-0048.webp "FERRARI F430 SCUDERIA (RHD) HINTERE AUFHÄNGUNG – ARME TEILEDIAGRAMM")
-part-diagram-0049.webp "FERRARI F430 SCUDERIA (RHD) RÄDER TEILEDIAGRAMM")
-part-diagram-0050.webp "FERRARI F430 SCUDERIA (RHD) REIFENDRUCKKONTROLLSYSTEM TEILEDIAGRAMM")
-part-diagram-0051.webp "FERRARI F430 SCUDERIA (RHD) BATTERIE TEILEDIAGRAMM")
-part-diagram-0052.webp "FERRARI F430 SCUDERIA (RHD) LICHTMASCHINE – ANLASSERMOTOR TEILEDIAGRAMM")
-part-diagram-0053.webp "FERRARI F430 SCUDERIA (RHD) AC-SYSTEM-KOMPRESSOR TEILEDIAGRAMM")
-part-diagram-0054.webp "FERRARI F430 SCUDERIA (RHD) MIT DEM FAHRZEUG GELIEFERTE WERKZEUGE UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0055.webp "FERRARI F430 SCUDERIA (RHD) DOKUMENTATION UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0056.webp "FERRARI F430 SCUDERIA (RHD) ERSATZRAD UND WERKZEUG TEILEDIAGRAMM")
-part-diagram-0100.webp "FERRARI F430 SCUDERIA (RHD) KAROSSERIE - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0101.webp "FERRARI F430 SCUDERIA (RHD) KAROSSERIE - AUßENVERKLEIDUNG TEILEDIAGRAMM")
-part-diagram-0102.webp "FERRARI F430 SCUDERIA (RHD) FAHRGESTELL – KOMPLETTE FRONTSTRUKTUR UND PANEELE TEILEDIAGRAMM")
-part-diagram-0103.webp "FERRARI F430 SCUDERIA (RHD) FAHRGESTELL – STRUKTUR, FRONTELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0104.webp "FERRARI F430 SCUDERIA (RHD) ZENTRALE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0105.webp "FERRARI F430 SCUDERIA (RHD) FAHRGESTELL – STRUKTUR, HINTERE ELEMENTE UND PANEELE TEILEDIAGRAMM")
-part-diagram-0106.webp "FERRARI F430 SCUDERIA (RHD) FAHRGESTELL – HINTERE ELEMENT-UNTERBAUGRUPPEN TEILEDIAGRAMM")
-part-diagram-0107.webp "FERRARI F430 SCUDERIA (RHD) DACHKONSTRUKTION TEILEDIAGRAMM")
-part-diagram-0108.webp "FERRARI F430 SCUDERIA (RHD) FLACHER UNTERBODEN UND RADHÄUSER TEILEDIAGRAMM")
-part-diagram-0109.webp "FERRARI F430 SCUDERIA (RHD) ISOLIERUNG TEILEDIAGRAMM")
-part-diagram-0110.webp "FERRARI F430 SCUDERIA (RHD) PASSAGIERRAUMMATTEN TEILEDIAGRAMM")
-part-diagram-0111.webp "FERRARI F430 SCUDERIA (RHD) VERKLEIDUNG DES FRONTRAUMS TEILEDIAGRAMM")
-part-diagram-0112.webp "FERRARI F430 SCUDERIA (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0113.webp "FERRARI F430 SCUDERIA (RHD) DACHHIMMELVERKLEIDUNG UND ZUBEHÖR TEILEDIAGRAMM")
-part-diagram-0114.webp "FERRARI F430 SCUDERIA (RHD) DACHPLANE – DICHTUNGEN – LEISTEN TEILEDIAGRAMM")
-part-diagram-0115.webp "FERRARI F430 SCUDERIA (RHD) DACHVERKLEIDUNG UND CONTAINERWANNE TEILEDIAGRAMM")
-part-diagram-0116.webp "FERRARI F430 SCUDERIA (RHD) DACHKABEL UND MECHANISMUS TEILEDIAGRAMM")
-part-diagram-0117.webp "FERRARI F430 SCUDERIA (RHD) VORDERER DACHVERRIEGELUNG TEILEDIAGRAMM")
-part-diagram-0118.webp "FERRARI F430 SCUDERIA (RHD) DACHKINEMATIK – OBERTEIL TEILEDIAGRAMM")
-part-diagram-0119.webp "FERRARI F430 SCUDERIA (RHD) DACHKINEMATIK - UNTERTEIL TEILEDIAGRAMM")
-part-diagram-0120.webp "FERRARI F430 SCUDERIA (RHD) DACHSTEUERUNG UND KLAPPE TEILEDIAGRAMM")
-part-diagram-0121.webp "FERRARI F430 SCUDERIA (RHD) DACHMIKROSCHALTER UND STEUERGERÄT TEILEDIAGRAMM")
-part-diagram-0122.webp "FERRARI F430 SCUDERIA (RHD) HYDRAULIKSYSTEM UND ELEKTROHYDRAULISCHE PUMPE TEILEDIAGRAMM")
-part-diagram-0123.webp "FERRARI F430 SCUDERIA (RHD) VORDERER DECKEL UND ÖFFNUNGSMECHANISMUS TEILEDIAGRAMM")
-part-diagram-0124.webp "FERRARI F430 SCUDERIA (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0125.webp "FERRARI F430 SCUDERIA (RHD) MOTORRAUMDECKEL TEILEDIAGRAMM")
-part-diagram-0126.webp "FERRARI F430 SCUDERIA (RHD) ÖFFNUNGSMECHANISMEN FÜR MOTORRAUMDECKEL UND KRAFTSTOFFEINFÜLLKLAPPE TEILEDIAGRAMM")
-part-diagram-0127.webp "FERRARI F430 SCUDERIA (RHD) TÜREN – UNTERKONSTRUKTION UND VERKLEIDUNG TEILEDIAGRAMM")
