0005 - Zeitsteuerungssystem – Stößel

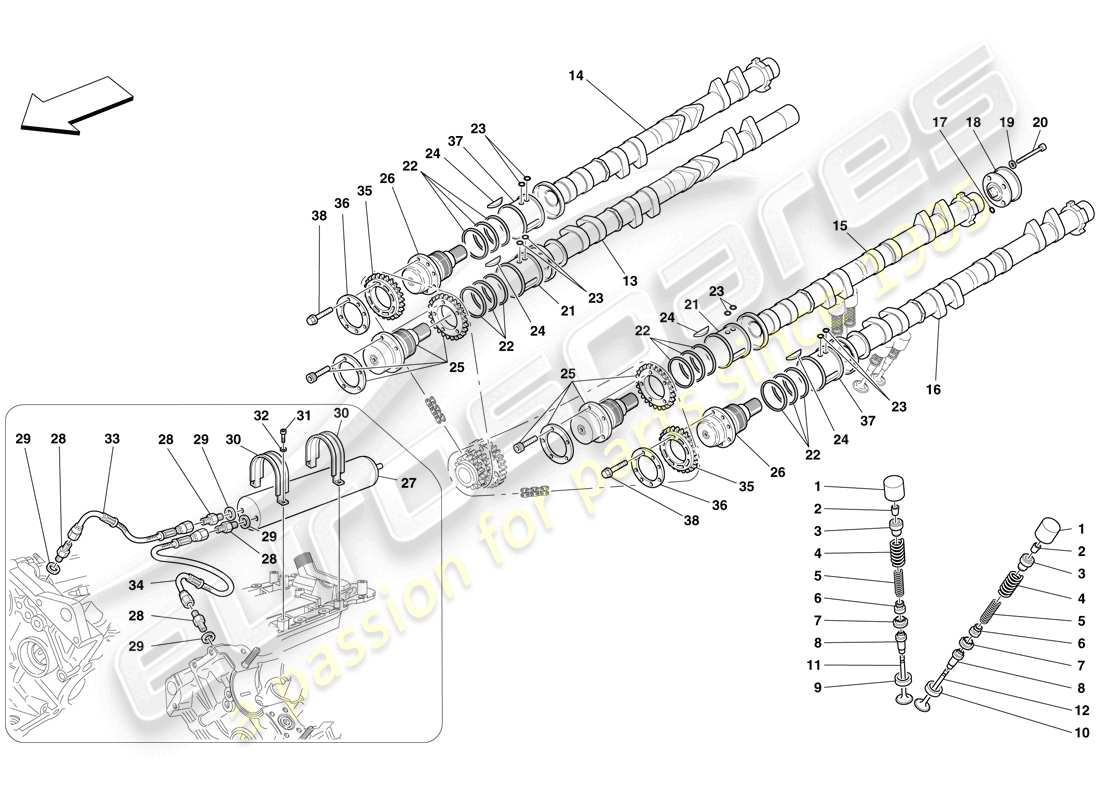

Ferrari F430 Scuderia (USA) TIMING SYSTEM - TAPPETS Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 194700
STÖSSEL
Ersetzung
Ersetzung
# 002
MPN: 179763
VENTILFEDER HALBKEGEL
aus £0,29
aus £0,29
# 003
MPN: 194713
OBERE ANSCHLAGKAPPE
aus £5,41
aus £5,41
# 004
MPN: 197900
EXTERNE VENTIL-RÜCKSTELLFEDER
aus £4,07
aus £4,07
# 005
MPN: 197901
INTERNE VENTIL-RÜCKHOLFEDER
aus £3,00
aus £3,00
# 006
MPN: 221473
Öldichtung
aus £1,03
aus £1,03
# 007
MPN: 194718
UNTERE ANSCHLAGKAPPE
aus £28,60
aus £28,60
# 008
MPN: 6213498
EINLASS- UND AUSLASSVENTILSTEUERUNG
aus £1,88
aus £1,88
Dieses Teil ersetzt die Teilenummer 213498
# 009
MPN: 6213496
EINLASSVENTILSITZ
aus £3,03
aus £3,03
Dieses Teil ersetzt die Teilenummer 213496
# 010
MPN: 6213497
AUSPUFFVENTILSITZ
aus £3,03
aus £3,03
Dieses Teil ersetzt die Teilenummer 213497
# 011
MPN: 198581
EINLASSVENTIL
aus £5,32
aus £5,32
Dieses Teil ersetzt die Teilenummer 175395 - und 4 mehr. Klicken Sie hier, um Details anzuzeigen
# 012
MPN: 198582
AUSPUFFVENTIL
aus £12,71
aus £12,71
# 013
MPN: 200144
RECHTE EINLASS-NOCKENWELLE
aus £345,96
aus £345,96
# 014
MPN: 200146
RECHTE AUSPUFFNOCKENWELLE
aus £345,96
aus £345,96
# 015
MPN: 200145
Linke Einlassnockenwelle
aus £345,96
aus £345,96
# 016
MPN: 200147
Auslassnockenwelle links
aus £345,96
aus £345,96
# 017
MPN: 134701
O-RING
aus £0,53
aus £0,53
# 018
MPN: 197558
ÖLPUMPE MIT VARIABLER VENTILSTEUERUNG
aus £132,12
aus £132,12
# 019
MPN: 184731
Scheibe
aus £0,53
aus £0,53
# 020
MPN: 14303623
SCHRAUBEN
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 252305-
aus £0,71
aus £0,71
# 020
MPN: 252305
SCHRAUBEN
aus £0,53
aus £0,53
# 021
MPN: 206804
VARIABLER VENTILSTEUERUNGSEINSTELLER, MONTAGEBUCHSE DER EINLASSNOCKENWELLE
-Anwendbar bis Motornummer 149741- -Anwendbar bis zur Erschöpfung-
aus £187,17
aus £187,17
# 021
MPN: 218735
VARIABLER VENTILSTEUERUNGSEINSTELLER, MONTAGEBUCHSE DER EINLASSNOCKENWELLE
-Für Fahrzeuge bis Motornummer 91154, zusätzlich Kolbenring 218734 Ref.-Nr. bestellen. 22 und Buchse 228497 ref. 37- – Gilt ab Triebwerk Nr. 149742- – Gilt nach Erschöpfung von 206804-
aus £113,24
aus £113,24
# 022
MPN: 179926
RING
-Anwendbar bis Motornummer 149741- -Anwendbar bis zur Erschöpfung-
aus £11,40
aus £11,40
# 022
MPN: 228497
RING
-Für Fahrzeuge bis Motornummer 91154 zusätzlich Buchse 218735 Bestellnr. bestellen. 21 und Buchse 218734 ref. 37 – – Gilt ab Triebwerk Nr. 149742- – Gilt nach Erschöpfung von 179926-
aus £46,23
aus £46,23
# 023
MPN: 134701
O-RING
aus £0,53
aus £0,53
# 024
MPN: 10618120
TAB
aus £0,71
aus £0,71
# 025
MPN: 193779
VARIABLER VENTILSTEUERUNGSEINSTELLER, EINLASSNOCKENWELLE
aus £2.340,12
aus £2.340,12
# 026
MPN: 199438
VARIABLER STEUERUNGSEINSTELLER, AUSPUFFNOCKENWELLE
aus £957,00
aus £957,00
# 027
MPN: 197062
ÖLSPEICHER FÜR VARIABLEN STEUERUNGSEINSTELLER
aus £481,33
aus £481,33
# 028
MPN: 195056
GEWINDEVERBINDER
aus £6,84
aus £6,84
# 029
MPN: 10261060
Dichtung
aus £0,51
aus £0,51
# 030
MPN: 197151
Halterung
aus £12,26
aus £12,26
# 031
MPN: 14305124
SCHRAUBEN
aus £0,51
aus £0,51
Dieses Teil ersetzt die Teilenummer 14305121
# 032
MPN: 11197774
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 11197770 - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 033
MPN: 198463
AKKUMULATOR ZUM RECHTEN ZYLINDERKOPFROHR
aus £99,24
aus £99,24
# 034
MPN: 198464
AKKUMULATOR ZUM ZYLINDERROHR LINKS
aus £99,24
aus £99,24
# 035
MPN: 194192
ZAHNRAD
aus £537,95
aus £537,95
# 036
MPN: 195649
Scheibe
aus £3,52
aus £3,52
# 037
MPN: 206805
VARIABLER STEUERUNGSEINSTELLER, MONTAGEBUCHSE DER AUSPUFFNOCKENWELLE
-Anwendbar bis Motornummer 149741- -Anwendbar bis zur Erschöpfung-
aus £132,12
aus £132,12
# 037
MPN: 218734
VARIABLER STEUERUNGSEINSTELLER, MONTAGEBUCHSE DER AUSPUFFNOCKENWELLE
-Für Fahrzeuge bis Motornummer 91154 zusätzlich Buchse 218735 Bestellnr. bestellen. 21 und Kolbenring 228497 ref. 22 – – Gilt ab Triebwerk Nr. 149742- – Gilt nach Erschöpfung von 206805-
aus £113,24
aus £113,24
# 038
MPN: 194977
SCHRAUBEN
aus £5,95
aus £5,95
