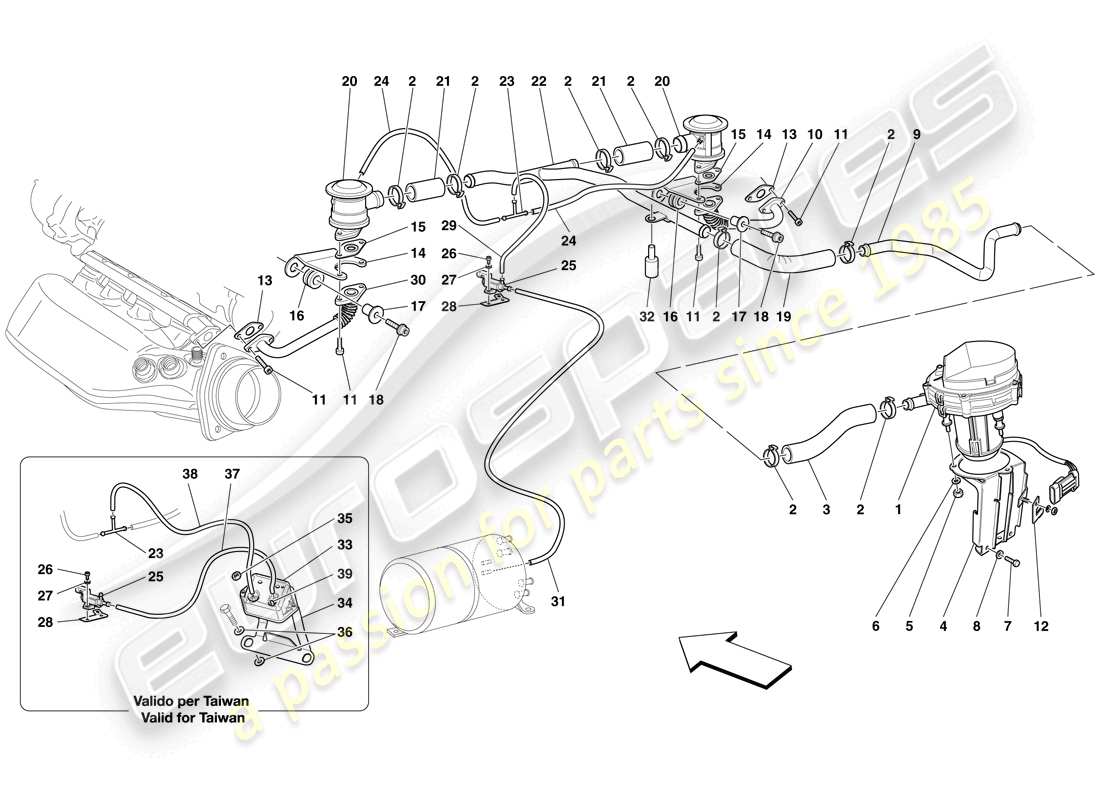

0009 - Sekundärluftsystem
Ferrari F430 Scuderia (USA) SECONDARY AIR SYSTEM Teilediagramm
Sehen Sie sich die Explosionszeichnung der Teile an, um das gesuchte Teil zu finden
- Sie können das Diagramm durch Ziehen neu positionieren
- Sie können das Diagramm vergrößern und verkleinern, indem Sie scrollen, die Finger zusammenziehen oder verwendenUndTasten
- Sie können das Diagramm mit zurücksetzenTaste
Sehen Sie sich alle Teilepreis- und Verfügbarkeitsinformationen in der Teiletabelle an Nach rechtsunten
- Sie können auf einen Hotspot klicken
im Teilediagramm, um das Teil in der Tabelle zu finden - Sie können den Optionsfilter auf der Registerkarte „Filter“ verwenden, um Teile auszublenden, die für Ihre Suche nicht relevant sind
Wechseln Sie zwischen anderen Teildiagrammen mitUndKlicken Sie auf die Schaltflächen oder verwenden Sie die Diagrammbilder unten
Für ein optimales Erlebnis empfehlen wir die Anzeige dieser Seite im Querformat
Teilschlüssel
ST
Teil auf Lager
PS
Erhältlich im Teilesatz
SS
Teilersatz auf Lager
PS
Erhältlich im Teilesatz auf Bestellung (je nach Verfügbarkeit)
SO
Teil bestellbar (je nach Verfügbarkeit)
PK
Erhältlich im Teilesatz
# 001
MPN: 181197
SEKUNDÄRLUFTSYSTEMPUMPE
aus £166,10
aus £166,10
# 002
MPN: 13432970
KLEMME
aus £0,86
aus £0,86
Dieses Teil ersetzt die Teilenummer 13432908
# 002
MPN: 178054
KLEMME
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 13432970-
aus £0,51
aus £0,51
# 002
MPN: 178054
KLEMME
-Schlauchbefestigung Art.-Nr. 3-
aus £0,53
aus £0,53
# 003
MPN: 122221
ROHR
Ersetzung
Ersetzung
Dieses Teil ersetzt die Teilenummer 115637
# 004
MPN: 227181
PUMPENMONTAGEHALTERUNG
aus £62,28
aus £62,28
# 005
MPN: 15896214
NUSS
aus £0,47
aus £0,47
Dieses Teil ersetzt die Teilenummer 15896211
# 006
MPN: 12601274
Scheibe
aus £0,53
aus £0,53
Dieses Teil ersetzt die Teilenummer 12601221 - und 5 mehr. Klicken Sie hier, um Details anzuzeigen
# 007
MPN: 16296924
SCHRAUBEN
aus £0,52
aus £0,52
Dieses Teil ersetzt die Teilenummer 289834
# 008
MPN: 12620474
Scheibe
aus £0,54
aus £0,54
Dieses Teil ersetzt die Teilenummer 12620479 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 009
MPN: 236154
ROHR
aus £129,77
aus £129,77
# 010
MPN: 232992
ROHR
aus £103,95
aus £103,95
# 011
MPN: 231618
SCHRAUBEN
aus £0,51
aus £0,51
# 013
MPN: 186781
Dichtung
aus £3,11
aus £3,11
# 014
MPN: 231559
LUFTVENTILHALTERUNG
aus £109,00
aus £109,00
# 015
MPN: 186781
Dichtung
aus £3,11
aus £3,11
# 016
MPN: 177576
KABELTÜLLE
aus £1,18
aus £1,18
# 017
MPN: 183898
BUCHSE
aus £1,65
aus £1,65
# 018
MPN: 231618
SCHRAUBEN
aus £0,53
aus £0,53
# 019
MPN: 228369
VERBINDUNGSROHR
aus £47,34
aus £47,34
# 020
MPN: 171175
SEKUNDÄRLUFTVENTIL
aus £112,31
aus £112,31
# 021
MPN: 201189
VERBINDUNGSROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 254756-
Ersetzung
Ersetzung
# 021
MPN: 254756
VERBINDUNGSROHR
aus £10,31
aus £10,31
Dieses Teil ersetzt die Teilenummer 201189 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 022
MPN: 239627
ROHR
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 262422-
Ersetzung
Ersetzung
# 022
MPN: 262422
ROHR
aus £365,57
aus £365,57
Dieses Teil ersetzt die Teilenummer 239627 - und 1 mehr. Klicken Sie hier, um Details anzuzeigen
# 023
MPN: 146972
DREI-WEGE-UNION
-Nicht mehr im Lieferumfang enthalten- -Ersetzt durch 257691-
Ersetzung
Ersetzung
# 023
MPN: 257691
DREI-WEGE-UNION
aus £0,87
aus £0,87
Dieses Teil ersetzt die Teilenummer 275374
# 024
MPN: 178513
ROHR
aus £5,77
aus £5,77
# 025
MPN: 184363
EIN/AUS-MAGNETVENTIL
-Gültig bis zur Erschöpfung-
aus £44,07
aus £44,07
# 025
MPN: 315769
EIN/AUS-MAGNETVENTIL
-Anwendbar nach Erschöpfung von 184363-
aus £17,12
aus £17,12
Dieses Teil ersetzt die Teilenummer 184363, die wir auf Lager haben - und 3 mehr. Klicken Sie hier, um Details anzuzeigen
# 026
MPN: 14304124
SCHRAUBEN
aus £0,53
aus £0,53
# 027
MPN: 12544174
Scheibe
Ersetzung
Ersetzung
# 028
MPN: 200111
Halterung
aus £45,29
aus £45,29
# 029
MPN: 118501
ROHR
-Nicht für Taiwan-
aus £6,69
aus £6,69
# 030
MPN: 232993
ROHR
aus £259,54
aus £259,54
# 031
MPN: 138505
ROHR
-Nicht für Taiwan-
aus £7,92
aus £7,92
# 032
MPN: 239609
STEHBOLZEN
-Nicht für USA, CDN-
aus £5,94
aus £5,94
# 033
MPN: 198339
VAKUUMSPEICHERBEHÄLTER
-Gilt für Taiwan- -Nicht für Spider 16M-
aus £15,57
aus £15,57
# 034
MPN: 260063
TANKMONTAGEHALTERUNG
-Gilt für Taiwan- -Nicht für Spider 16M-
# 035
MPN: 14059214
NUSS
-Gilt für Taiwan- -Nicht für Spider 16M-
aus £0,53
aus £0,53
# 036
MPN: 12624977
Scheibe
-Gilt für Taiwan- -Nicht für Spider 16M-
Ersetzung
Ersetzung
# 036
MPN: 12644478
Scheibe
-Gilt für Taiwan- -Nicht für Spider 16M-
aus £0,47
aus £0,47
# 037
MPN: 115411
ROHR
-Gilt für Taiwan- -Nicht für Spider 16M-
aus £7,44
aus £7,44
# 038
MPN: 194323
ROHR
-Gilt für Taiwan- -Nicht für Spider 16M-
aus £7,44
aus £7,44
# 039
MPN: 225098
DECKEL
-Gilt für Taiwan- -Nicht für Spider 16M-
aus £0,86
aus £0,86
